Неисправность дроссельной заслонки

Неисправность дроссельной заслонки

Проблемы дроссельного узла – распространённое явление на всех современных автомобилях, и Лада Веста не является исключением. Причина кроется в том, что данный узел включает в себя немало составляющих, подверженных влиянию внешних и внутренних факторов. Важно убедиться в том, что проблема заключается именно в неисправности дроссельного узла. Ниже приведён список элементов, повреждения которых могут привести к схожим признакам:

  • Датчик положения педали акселератора
  • Электродвигатель заслонки дросселя
  • Регулятор холостого хода
  • Датчик положения заслонки
  • Механические элементы корпуса
  • Воздушный фильтр и элементы забора воздуха
  • Электронный блок управления двигателем

При повреждении любой из этих деталей могут обнаружиться признаки неисправности дроссельного узла. Поэтому, прежде чем спешить в автомагазин за новым дросселем в сборе, имеет смысл провести детальную диагностику всех сопряженных с ней элементов.

Признаки неисправности дроссельной заслонки Лада Веста

Существует ряд показателей, указывающих на неисправность дроссельной заслонки. Симптомы могут проявляться по-разному в зависимости от вышедшей из строя детали. Чтобы понять, в каком направлении двигаться, необходимо ознакомиться с перечнем возможных симптомов повреждения дросселя вашей Lada Vesta:

  • Неравномерность оборотов холостого хода
  • Остановка двигателя, как на холостом ходу, так и при нажатии на газ
  • Двигатель не запускается или глохнет сразу после запуска
  • Потеря мощности двигателя
  • Рывки при наборе скорости
  • Периодически или постоянно горит лампа Check Engine

Как видите, признаков, указывающих на проблемы дроссельной заслонки, довольно много и все они могут указывать на многие другие неисправности. Поэтому, прежде чем осуществлять ремонт дроссельного узла, нужно исключить варианты неисправности других деталей вашего авто. Для этого воспользуйтесь алгоритмом действий, приведённым ниже.

Алгоритм действий для выявления неисправности дросселя

Важно понимать, что самым надёжным способом будет скачивание кодов ошибок на смартфон или ПК посредством диагностического разъёма. Но, если такой возможности нет или разъём не работает, в неисправности узла можно убедиться, используя следующий алгоритм:

  • Проверьте воздуховод на наличие посторонних предметов, грязи, воды и т.п. При необходимости выполните чистку каналов.
  • Убедитесь в пригодности воздушного фильтра.
  • Проверьте тестером работоспособность датчика положения педали акселератора.
  • Протестируйте работоспособность регулятора холостого хода.
  • Таким же образом исключите неисправность датчика положения заслонки, а также электродвигателя.
  • Если всё в порядке, то имеет смысл разобрать узел и убедиться в целостности и работоспособности самой заслонки.

Все замеры тестером необходимо производить при включенном зажигании и при разных положениях педали акселератора.

Ремонт дроссельной заслонки своими руками

Дроссельный узел автомобиля Лада Веста можно без особых сложностей заменить своими руками. Чтобы выполнить такую процедуру, как замена дроссельного узла, вам достаточно иметь стандартный набор гаечных ключей и шестигранников, а также отвёртки. Итак, выполните действия в следующем порядке:

Спасибо за подписку!

  • Снимите минусовую клемму с аккумуляторной батареи.
  • Отсоедините воздуховод от корпуса заслонки, ослабив хомут
  • Разъедините провода, подходящие к датчикам.
  • Открутите 4 болта крепления корпуса дросселя и извлеките его.
  • Закройте чистой тряпкой или другой заглушкой отверстие впускного коллектора.

Установка новой детали выполняется в порядке, обратном снятию. Если вам нужно осуществить такое действие, как замена датчика дроссельной заслонки, то снимать весь узел нет необходимости – достаточно просто отсоединить провода от датчика и демонтировать его, а затем в обратном порядке установить новый датчик.

Чистка заслонки

В случае если причиной плохой работы двигателя оказалось загрязнение дросселя, необходимо выполнить его чистку. Для этого вам нужно приобрести специальное средство для чистки двигателя и приступить к выполнению работы:

  • Снимаем корпус заслонки в порядке, указанном выше
  • Брызгаем средством и оставляем на некоторое время (как указанно на упаковке)
  • Чистой салфеткой или другой тканью снимаем слой грязи и нагара
  • Повторяем процедуру несколько раз до придания блеска всем деталям

Также рекомендуется снять и прочистить регулятор холостого хода и канал, в котором он расположен. Обязательно проверьте состояние воздушного фильтра, поскольку непригодный фильтр может не только стать причиной загрязнения дросселя, но и повлиять на работу двигателя в целом и создать вам немало хлопот. Удачи на дорогах!

Читайте так же:
Регулировка передних ступичных подшипников паджеро спорт

Как отрегулировать датчик положения дроссельной заслонки (5е)? Наше руководство

Довольно популярным вопросом является, как отрегулировать датчик положения дроссельной заслонки (5е). Ведь этот прибор в процессе работы может регулярно сбиваться, что связано с особенностями его расположения. Сбой в работе этого датчика может приводить к самым разным проблемам при эксплуатации двигателя. Чаще всего происходит нарушение холостого хода, при этом автомобиль потеряет мощность, увеличивается расход топлива.

Если не решить эту проблему своевременно, то могут возникнуть и другие проблемы с мотором и его системами. Поэтому настройку лучше производить, сразу после возникновения проблемы. Обычно при проблеме с этим датчиком загорается «чек», из-за этого вы можете пропустить возникновения других опасных неисправностей. В принципе, работа по регулировке несложная, для этого требуются минимальные навыки обращения с измерительными приборами.

Содержание

Признаки сбоя

  • Толчки при переключении на повышенную передачу;
  • Обороты плавают на холостых между 1500 и 1800 об/мин;
  • Несвоевременно срабатывает кикдаун;

Желательно провести компьютерную диагностику двигателя. Под нарушение работы датчика положения дроссельной заслонки могут маскироваться другие проблемы. Чтобы не тратить время впустую обязательно проведите диагностику всего автомобиля.

Что понадобится?

  • Мультиметр;
  • Накидной или рожковый ключ на 7;
  • Иголка (или булавка);

Проверка показаний

Автолюбителю, решившему самостоятельно настраивать датчик положения дросселя, следует помнить, что делать это следует на прогретом силовом агрегате. Для начала следует определиться со строением этого приспособления. Для регулировки вам потребуется найти 2 разъема. Тот, который находится вверху, это разъем самого датчика, он коричневый. Ниже него расположен разъем включения датчика. Он обычно помечен серым цветом. Но в некоторых моделях может маркировка различаться.

Далее производится проверка показаний прибора. Двигатель заводится и нагревается до рабочей температуры. В первую очередь проверяют входной сигнал. Для этого иголкой прокалывают уплотнительную резинку на верхнем контакте, к нему подключается плюсовой вывод мультиметра, минус берут с двигателя. Показания должны быть вполне определенными, хотя может допускаться небольшое отклонение.

  • Питающий провод — 5 В;
  • Холостые обороты – 0,5 В;
  • При 2000 об/мин – 0,55-0,6 В.
  • Стартовое положение, заслонка закрыта – 0,7 В;
  • Выжатой педали (заслонка полностью открыта) – 4 В.

При этом, напряжение должно плавно увеличиваться по мере открытия заслонки. При проведении работ по замеру напряжения будьте максимально осторожны. Помните, что любое неловко движение может привести к короткому замыканию и выходу из строя всей электроники.

  • Заслонка закрыта – 0,8 кОм;
  • Заслонка открыта – 4,7 кОм.

Регулировка

  • Шланг с вакуума пережимается. Это делается, чтобы устранить его влияние на результат;
  • Разъем датчика разъединяют;
  • Контактная цепь в ДПДЗ проверяется омметром;
  • Между винтом (упор) и датчиком заслонки помещают щуп (в 0,1 мм.). При этом сопротивление должно быть ровно 0 Ом;
  • Далее берут несколько щупов с возрастающей толщиной. В нормальном положении сопротивление должно появиться при использовании щупа толщиной 0,25 мм.;
  • При других показателях нужно отрегулировать прибор. Для этого откручивают болты крепления (ключом на 7). Датчик поворачивают в разных направлениях до достижения необходимых параметров.

Заключение

В современном автомобиле имеется огромное количество различных датчиков. Все вместе они позволяют ЭБУ нормально управлять двигателем. Но, иногда возникают сбои, и тогда у водителя возникает вопрос, как отрегулировать датчик положения дроссельной заслонки (5е). Причем, чаще всего в регулировке нуждается именно этот датчик. Работа по его настройке несложная, для этого требуется минимум навыков и инструментов.

Все действия производятся в течение получаса. Зато, после вы сможете без всякого дискомфорта ездить на своем автомобиле, забыв об этой проблеме.

Что дает чистка дроссельной заслонки и как настроить дроссель

Дроссельная заслонка или дроссель является узлом, который служит для регулировки количества воздуха, попадающегося в цилиндры ДВС. От степени нажатия на педаль акселератора будет зависеть то, насколько сильно открывается указанная заслонка. На современных инжекторных авто электронный блок управления двигателем (ЭБУ) определяет положение дроссельной заслонки и объем поступающего в силовой агрегат воздуха при помощи датчиков, после чего подает управляющий сигнал на форсунки/бензонасос для подачи необходимого количества топлива, которое будет пропорционально количеству поступающего воздуха.

Рекомендуем также прочитать статью о том, что такое система электронного управления двигателем (ЭСУД). Из этой статьи вы узнаете о назначении, конструктивных особенностях и принципах работы данной системы.

Чистка дроссельной заслонки на инжекторе бензинового мотора, а также чистка дроссельной заслонки на дизеле является необходимой процедурой, так как загрязнение данного узла приводит к нестабильной работе двигателя. При загрязненном дросселе силовой агрегат может неровно работать на холостом ходу, обороты плавают, реакции на нажатие педали газа могут быть замедленными, увеличивается расход топлива, возникают провалы при разгоне и т.п. В нашей статье мы поговорим о том, что предполагает чистка дроссельной заслонки самостоятельно, как правильно отрегулировать дроссельную заслонку (настройка дроссельной заслонки, обучение, адаптация), а также какую жидкость для чистки дроссельной заслонки нужно использовать.

Загрязняется дроссельная заслонка: причины

В процессе эксплуатации автомобиля загрязнения дросселя является неизбежными. При этом на исправном ДВС даже без регулярной очистки грязь, которая приводит к определенным проблемам, возникает к 25-40 тыс. км. пробега. Процесс может быть ускорен по следующим причинам:

  1. Использование воздушных фильтров низкого качества или потеря герметичности во впуске. Например, достаточно того, чтобы в корпусе воздушного фильтра появилась трещина или возникли дефекты патрубка для подачи воздуха.
  2. Еще одной причиной ускоренного загрязнения дросселя считается система принудительной вентиляции картерных газов. Некоторые модели авто с указанной системой устроены так, что газы из картера вместе с частичками моторного масла подаются не во впускной коллектор, а в патрубок, по которому подается воздух. Указанный патрубок находится как раз перед дросселем. Определенное количество масла задерживается маслоуловителем, в то время как остатки накапливаются на заслонке.

В результате по причине налипшего масла и пыли заслонка плохо закрывается, устройство может подклинивать. Именно поэтому заслонку рекомендуется чистить в целях профилактики каждые 10 тыс. км, то есть во время плановой замены масла и фильтров.

Средство для чистки дроссельной заслонки

Для того чтобы почистить дроссельную заслонку, отлично подойдет средство для чистки карбюратора (так называемый «карбиклинер»). Данные составы позволяют эффективно отмыть грязь и отложения всего за несколько минут. Чистка дроссельной заслонки предпочтительна со снятием, что позволяет отмыть отложения, после чего они не окажутся в цилиндрах двигателя. После нанесения очистителя необходимо воспользоваться мягкой кисточкой или щеткой, которой аккуратно снимаются остатки грязи, затем дроссельный узел дополнительно продувается воздухом из компрессора.

Рекомендуем также прочитать статью о том, как выбрать лучшее средство для очистки карбюратора. Из этой статьи вы узнаете об основных особенностях, требованиях и рекомендациях во время подбора составов для очистки карбюраторов, дроссельной заслонки и т.д.

После чистки дроссельной заслонки плавают обороты

Итак, казалось бы, вся процедура окончена. Заслонка была прочищена очистителем, воздушный фильтр заменен на новый, датчики обратно подключены, то есть все собрано и затянуто. Теперь можно переходить к запуску двигателя. Если мотор заводится после чистки дроссельной заслонки и дальше нормально работает, тогда процедуру можно считать успешной.

Следует добавить, что так бывает не всегда. Многие сталкиваются с тем, что после чистки дроссельной заслонки высокие обороты двигателя держатся постоянно и не падают. Также многие водители замечают, что после чистки дроссельной заслонки увеличился расход топлива. Вероятной причиной может быть ошибка в подключении какого-либо датчика при обратной сборке, но это случается редко.

Чаще всего после очистки дроссель нужно также дополнительно калибровать и настраивать, о чем знают не все или делают это неправильно. Другими словами, большие обороты ХХ после чистки дроссельной заслонки являются наглядным примером и одновременно ответом на распространенный вопрос, нужно ли обучать дроссельную заслонку после чистки данного узла. Давайте разбираться.

Начнем с того, что чистую дроссельную заслонку в ряде случаев действительно нужно адаптировать (обучать). Обычно адаптация заслонки дросселя чаще необходима тогда, когда перед этим производилась чистка электронной дроссельной заслонки. С механической заслонкой проблем меньше, но они тоже имеются. В системах с электронным дросселем ЭБУ самостоятельно выставляет положение заслонки, в механических системах происходит выставление регулятора холостого хода. Если проще, после снятия слоя грязи положение очищенной заслонки меняется, но ЭБУ об этом не знает и продолжает подавать топливо в соответствии с предыдущими параметрами до чистки. Для решения задачи необходимо выставить обороты ХХ при помощи диагностического оборудования, так как имеется возможность сбросить предыдущие параметры.

Также можно попробовать обучить дроссель вручную. Простейшим способом обучения без диагностического оборудования или сканера для адаптации является откручивание минусовой клеммы с АКБ от нескольких секунд до 10 минут (в зависимости от марки и модели авто). Это позволяет сбросить настройки, то есть выполняется сброс имеющейся адаптации и возврат к заводским настройкам. После подсоединения клеммы к аккумулятору и повторного запуска ДВС холостые обороты должны стабилизироваться.

Отметим, что подобный способ работает на ограниченном числе автомобилей. В подобном случае можно воспользоваться еще одной возможностью обучить дроссельный узел без компьютера. Данный способ подходит для целого ряда ТС различных производителей. Рассмотрим такую адаптацию на примере японского авто марки Ниссан.

  • Сначала мотор нужно прогреть до рабочей температуры, после чего следует заглушить двигатель.
  • Далее понадобится выждать 5-10 секунд, затем включить зажигания на 3 секунды.
  • Теперь на педаль газа нужно нажать до упора и сразу отпустить. Это делается 5 раз, нужно успеть за 5 секунд (одно нажатие в секунду). Интервал следует засекать по секундомеру, чтобы не сбиваться.
  • После последнего нажатия следует подождать 7 сек., после чего педаль газа снова нажимается «в пол» и удерживается в таком положении до того момента, пока на приборной панели не начнет моргать «чек», а далее эта лампочка загорится постоянно.
  • После момента, кода check стал постоянно гореть, нужно выждать еще 3 секунды. Теперь педаль газа можно отпускать.
  • Далее двигатель нужно завести, холостые обороты должны прийти в норму.

Добавим, что во время проведения такой адаптации дроссельной заслонки важно точно выдерживать время на каждом этапе, а также укладываться во все временные отрезки. В этом случае можно говорить об успешном проведении обучения. Также рекомендуется уточнить особенности и возможность ручной адаптации для конкретной модели авто.

После чистки дроссельной заслонки загорелся «чек»

На некоторых автомобилях заслонка имеет напыление, так как покрыта специальной молибденовой краской, нанесенной по периметру заслонки. Если чистить заслонку слишком активно, тогда существует риск удаления этого покрытия. Без него нормальная работа дросселя нарушается. Краску можно приобрести отдельно, после чего покрытие следует восстановить. Еще одним нюансом может быть естественный износ дроссельной заслонки, то есть поверхность изнашивается сама по себе с учетом того, что происходит открытие и закрытие. На торцах скопившаяся грязь стачивает заслонку, после чего появляется зазор. До очистки зазор забит отложениями, но после их удаления выработка немедленно дает о себе знать.

Если зазор большой, тогда в работе управляющих систем регулировки холостого хода происходит сбой. В норме чрез заслонку, которая находится в закрытом положении, идет небольшое количество воздуха. Воздух также в минимальном количестве проходит чрез небольшой зазор, который имеется между торцами «пятачка» и стенками дроссельного узла. Такой воздух учитывается ЭБУ во время регулировки ХХ, регулятор ХХ выставляет нужный шаг и обороты все равно поддерживаются в заданных пределах.

Такова упрощенная схема работы регулятора холостого хода, который сильнее перекрывает или больше открывает канал для подачи воздуха на холостых и поддержания работы ДВС на заданных оборотах. А теперь давайте представим, что через увеличенный зазор между заслонкой и стенками идет слишком много воздуха. Вполне очевидно, что обороты холостого хода будут увеличены. ЭБУ в свою очередь будет через регулятор ХХ осуществлять попытки удержания оборотов в заданных пределах. Другими словами, на РХХ будет подан сигнал, в результате чего количество шагов будет уменьшено для подержания, например, 800 об/мин.

Другими словами, РХХ условно уменьшит количество шагов с 25 до 5, после чего обороты станут нормальными. Такая корректировка будет возможна до того момента, пока остается запас по количеству шагов регулятора. Если же регулятор полностью перекроет канал, то есть выставит шаги в положение ноль, а обороты все равно будут на отметке около 1000 об/мин, тогда ЭБУ определит ошибку дроссельного узла и на приборной панели загорится «чек». Фактически, блок управления выявит ошибку системы регулировки холостого хода. В этом случае неисправным может оказаться не только регулятор, но и сама заслонка, что приводит к необходимости замены заслонки или сразу всего дроссельного узла.

Регулировка и обучение ДПДЗ (холостого хода). только для QG18 и SR20 для рестайлингов

Регулировка и обучение ДПДЗ (холостого хода). только для QG18 и SR20 для рестайлингов

ДПДЗ — Датчик Положения Дросельной Заслонки.
Данная операция подходит, как для МКПП И АКПП.

И так по порядку .

Всю работу удобнее проводить со стороны левого крыла


Регулировка и обучение ДПДЗ (холостого хода). только для QG18 и SR20 для рестайлингов-f748a75a619e.jpg

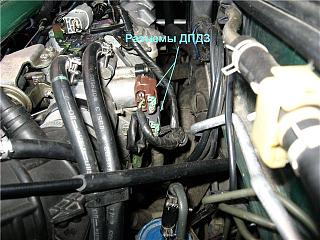

Для регулировки глушим мотор и снимаем оба разъема ДПДЗ. Для этого нужно нажать отверткой на зеленый ползунок и потянуть его на себя.


Регулировка и обучение ДПДЗ (холостого хода). только для QG18 и SR20 для рестайлингов-2099655a27c3.jpg

Затем ослабляем (именно ослабляем, а не выворачиваем их) крепежные винты датчика, сразу скажу эта задача не из легких, мне пришлось изрядно попыхтеть, что бы их ослабить т.к. не одной отверткой и насадкой мне не удалось подлезть, вышел из положения след. способом

Второй винт находится симметрично верхнему , под датчиком , его не то что сфоткать , его даже не видно, отворачивал на ощупь
Стрелкой обозначил , как крутить сам датчик при регулировке

Цепляем тестер за два верхних контакта нижнего разъема


Регулировка и обучение ДПДЗ (холостого хода). только для QG18 и SR20 для рестайлингов-bb3a5c1b38c7.jpg

Перед регулировкой не забываем, что при выключенном зажигании заслонка приоткрыта


Регулировка и обучение ДПДЗ (холостого хода). только для QG18 и SR20 для рестайлингов-0468ce702a11.jpg

Рукой доводим заслонку до упора

Держа рукой кулису заслонки, крутим сам ДПДЗ, что бы при закрытом положении цепь существовала (тестер звенит)


Регулировка и обучение ДПДЗ (холостого хода). только для QG18 и SR20 для рестайлингов-2a86482e3005.jpg

А при открытии примерно 0,3-0,5мм — цепь должна прерваться (тестер сразу замолкает)

Регулировка закончена, затягиваем винты и еще раз проверяем точность регулировки, если датчик сдвинулся еще раз отрегулировать.

Есть еще второй способ регулировки, но он только для МКПП.
Отдельное спасибо Denny_VE за предоставленую информацию !

На блоке ЕСМ зацепить тестер на 92 ножку

Расположение контактов

И добиваемся следующих параметров
1) полностью закрыта — 0,35-0,65V
2) полностью открыта — 3,7-4,5V
3) частично открыта — между 0,65 и 4,5V

Я делал и так и так. В итоге если отрегулировать по превому описанному мной способу, то как раз на 92 ножке ЕСМ получаем 0,35 V

ОБУЧЕНИЕ !
Проводить в точности по пунктам
1 Повернуть ключ в положение On, не менее 1сек
2 Повернуть ключ положение OFF не менее 1 сек
3 Запустить двигатель и прогреть его до рабочей температуры
4 Повернуть ключ положение OFF не менее 9 сек
5 Запустить двигатель и дать ему поработеть не менее 28сек
6 На Х.Х отсоединить верхний разъем ДПДЗ (коричневый) и подсоединить его в ТЕЧЕНИИ 5сек


Нажмите на изображение для увеличения. Название: 2099655a27c3.jpg Просмотров: 1473 Размер: 64.1 Кб ID: 88033

Наэтом обучение закончено , если х.х после обучения не удовлетворяют норме — 750 +/- 50об, то искать причину.

Электронная дроссельная заслонка

Электронное управление дроссельной заслонкой позволяет ECM (Engine Control Module) регулировать крутящий момент, подстраивая режим работы двигателя под условия движения. Благодаря этому удается снизить расход топлива и количество вредных выбросов в атмосферу. Давайте рассмотрим, как работает электронная дроссельная заслонка, устройство и принцип работы элементов управления.

Компоненты системы

  • Блок управления двигателем (ECM). Определяет по входным сигналам от датчиков положения педали акселератора запрашиваемую водителем мощность двигателя. В соответствии с вычислениями и учетом других параметров управления ДВС (к примеру, требования тормозной системы, АКПП) блок управляет электродвигателем модуля дроссельной заслонки (ДЗ). Основой ECM являются функциональный вычислительный и контрольный вычислительный модули.
  • Модуль педали газа с основным и резервным датчиком положения.
  • Датчик выжима педали сцепления.
  • Датчик нажатия педали тормоза.
  • Дроссельная заслонка с электродвигателем и датчиками положения.
Принцип работы электронной педали газа

До появления электронной педали акселератора нажатие на педаль через систему тяг и тросов приводило к повороту оси ДЗ. Следующим этапом развития инжекторных двигателяей стало отслеживание угла открытия ДЗ с помощью резистивных датчиков положения. В работу двигателя электроника вмешивается только в режиме холостого хода и при активации круиз-контроля.

В системе с электронным перемещением ДЗ механическая связь между заслонкой и педалью отсутствует. Угол нажатия педали отслеживается с помощью датчиков двух типов:

  • контактные измерители. Построены на основе потенциометра со скользящим контактом. Перемещение ползунка по резистивной дорожке ведет к изменению сопротивления в цепи. ЭБУ посылает на датчик опорное напряжение в 5 В. Изменение сопротивления ведет к падению или возрастанию напряжения на сигнальном проводе.

  • Бесконтактные датчики. На корпусе неподвижно закреплены два датчика (Hall IC). На вращающейся оси закреплены магниты. Смещение магнитов ведет к изменению интенсивности магнитного поля, что влияет на выходное напряжение датчика Холла.

Внутри корпуса педального узла всегда размещена пара потенциометров, следовательно, две выходные системы – основная и резервная. При нажатии на педаль меняются оба выходных напряжения. По соотношению уровней сигналов ЭБУ мониторит исправность датчиков. На графике ниже указаны уровни сигналов, используемые на автомобилях Mitsubishi с системой впрыска MPI. Уровни напряжения основного и резервного датчика отличаются в два раза.

На некоторых системах низкий уровень сигнала на резервном датчике будет соответствовать высокому уровню на основном. Соответственно, если на одном измерителе напряжение при нажатии педали падает, то на втором оно должно пропорционально возрасти.

Дроссельная заслонка с электронным управлением

Модуль дроссельного узла состоит из корпуса, дроссельной заслонки, датчиков положения и электродвигателя постоянного тока. Как и в электронной педали газа, для отслеживания положения ДЗ используется пара контактных либо бесконтактных датчиков на эффекте Холла.

Вращение от статора электродвигателя на ось ДЗ передается через пластиковые шестерни. На корпусе имеется механический ограничитель хода, упираясь в который дроссельная заслонка полностью закрывается. В штатном режиме заслонка полностью никогда не закрыта во избежание закусывания ее в корпусе при нагреве. Ограничитель необходим для адаптации ДЗ, в процессе которой ЭБУ запоминает крайнее положение заслонки в открытом и закрытом состоянии. В штатном режиме заслонка останавливается не доходя до нижнего механического ограничителя.

Функция самодиагностики

В случае отсутствия сигнала с датчиков положения ДЗ заслонка перемещается в аварийное положение, при котором двигатель работает только в режиме повышенного холостого хода (порядка 1500 об./мин). На приборной панели при этом может загореться Check Engine или контрольная лампа EPC.

В случае потери связи с датчиками либо любой аномалии в их показаниях в энергонезависимую память записывается соответствующий код неисправности. Считать ошибки можно через разъем OBD-II с помощью мультимарочного или специализированного сканера. В случае замены, ремонта, связанного с разборкой модуля ДЗ, или чистки узла, необходимо провести адаптацию дроссельной заслонки.

Управление холостым ходом

В системе с электронно-управляемой дроссельной заслонкой отсутствует регулятор холостого хода (РХХ). Его функцию на себя берет электродвигатель ДЗ. Поворачивая заслонку на определенный уровень, ЭБУ дозирует воздух для поддержания оборотов холостого хода. Повышенные обороты холостого хода при прогреве, а также возросшая на двигатель нагрузка (включение кондиционера, фар и прочих мощных потребителей) также компенсируется открытием заслонки.

Базовая частота холостого хода рассчитывается из базовой матрицы с использованием сигнала датчика температуры ОЖ.

Неисправности
  • Загрязнение ДЗ
  • Неисправность контактных датчиков положения. Из-за постоянного движения ползунка в местах контакта с дорожкой на резистивном слое появляются протиры. Характерно, что симптомы неисправности начинают проявлять себя в зоне частичной нагрузки. Также плохой контакт возможен из-за ослабления нажима ползунка, образования на резистивной дорожке отложений. Бесконтактные датчики на эффекте Холла такой особенности не имеют и выходят из строя намного реже.
  • Обламывание, слизывание зубов на пластиковых шестернях. Происходит при долгой эксплуатации авто с грязной дроссельной заслонкой, когда для ее перемещения электродвигателю приходится прилагать большее усилие.
  • Подсос воздуха в месте фиксации оси заслонки в корпусе модуля.
  • Износ щеток, коллектора электродвигателя.

Также не стоит забывать о стандартных проблемах с электропроводкой, окислах в разъемах питания.
