Система регулировки пауз стеклоочистителя Ваз 2107, Ваз 2105, Ваз 2104

Система регулировки пауз стеклоочистителя Ваз 2107, Ваз 2105, Ваз 2104

Добрый вечер, уважаемые подписчики и гости моего БЖ!Не имел возможности длительное время тут что-либо писать, поскольку писал и защищал диплом.Теперь я дипломированный специалист, хе-хе, бакалавр:))С машиной продолжил заниматься совсем недавно, буквально на этой неделе, но зато сделал большой перечень работ. Ну, что ж, начнём!

Как, владельца классики меня очень раздражал прерывистый режим работы стеклоочистителя (уж слишком короткий промежуток времени между взмахами щёток и очисткой лобового стекла), поэтому я решил поискать возможности это исправить. Довольно быстро решение было найдено — прерыватель стеклоочистителя с регулировкой паузы 722.3777-02.Диапазон изменения паузы данного прерывателя от 0,5 до 45 секунд. Также при подаче омывающей жидкости на лобовое стекло ход щёток начинается автоматически примерно через 0,5 секунды.В общем, отличный девайс для тех, кому надоело натирать сухое, не накопившее достаточное количество воды стекло, а также постоянно включать и выключать работу щёток стеклоочистителя.

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к ТО и ремонту»).

2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея — снятие и установка»).

Замена реле стеклоочистителя (РС-514)

Реле стеклоочистителя расположено в салоне на левой боковине кузова под панелью приборов и предназначено для обеспечения прерывистого режима работы стеклоочистителя.

Для выполнения работы потребуются два пластмассовых держателя обивки.

1. Сняв уплотнитель с отбортовки передней стойки двери водителя, отверткой поддеваем обивку боковины и снимаем ее, вынимая два держателя из отверстий в боковине (держатели при этом, как правило, разрушаются). Отгибаем шумоизоляцию.

2. Отсоединяем колодку проводов реле от жгута. Разъем находится снизу панели приборов.

3. Крестовой отверткой отворачиваем два самореза и снимаем реле.

4. Установка всех снятых деталей выполняется в обратной последовательности. Обивку боковины закрепляем новыми держателями.

Замена реле-прерывателя указателя поворота (РС-491)

Реле установлено на перегородке моторного отсека за щитком приборов. Реле предназначено для получения прерывистого светового сигнала ламп указателей поворота. При перегорании лампы частота циклов уменьшается, а контрольная лампа включаться не будет.

1. Снимаем комбинацию приборов (см. «Комбинация приборов — снятие и установка»).

2. Пометив или запомнив расположение проводов, отсоединяем их от выводов реле. Для удобства можно, поочередно отсоединяя провода, сразу подключать их к исправному реле.

3. Торцовым ключом на 10 мм отворачиваем гайку крепления реле. Под гайкой закреплен наконечник «массового» провода.

4. Установка всех снятых деталей выполняется в обратной последовательности.

Замена реле включения света фар (РС-527 или 90.3747-10)

На автомобилях ВАЗ-21011 и 21013 два реле включения ближнего и дальнего света установлены в моторном отсеке на верхней части правого брызговика; на автомобиле ВАЗ-2101 реле отсутствуют.

1. Крестовой отверткой отворачиваем два самореза крепления и снимаем реле. Под кронштейном крепления реле дальнего света находится наконечник «массового» провода.

А — реле включения дальнего света, Б — реле включения ближнего света

2. Пометив или запомнив расположение проводов, отсоединяем их от выводов реле. Для удобства можно, последовательно отсоединяя провода, сразу подключать их к исправному реле.

3. Установка всех снятых деталей выполняется в обратной последовательности.

Замена реле контрольной лампы заряда аккумуляторной батареи (РС702)

Реле установлено в моторном отсеке на верхней части правого брызговика. Реле служит для включения контрольной лампы в комбинации приборов при возникновении неисправности в цепи заряда аккумуляторной батареи. При включенном зажигании контрольная лампа горит, а после запуска двигателя (при исправной цепи заряда) лампа должна погаснуть.

1. Крестовой отверткой отворачиваем два самореза крепления и снимаем реле. Под одним из саморезов закреплен «массовый» провод.

2. Пометив или запомнив расположение проводов, отсоединяем их от выводов реле. Для удобства можно, последовательно отсоединяя провода, сразу подключать их к исправному реле.

3. Установка реле выполняется в обратной последовательности.

Владельцам ВАЗ-2107 предстоит переоборудовать и модернизировать автомобиль на собственный лад, если, конечно, есть желание усовершенствовать «железку» до возможного идеала. Это касается и дворников, которые показывают медленную цикличность движения.

Стеклоочиститель создан для тщательной чистки поверхности лобового стекла, поэтому если он работает неэффективно, заедает и тормозит, дорога впереди в дождь или метель становится трудно просматриваемой.

Функции дворников основаны на поступлении соответствующего питания и бесперебойной работе регулятора. Последняя деталь незаменима в конструкции дворников, поэтому каждому водителю ВАЗ-2107 желательно знать, где находится реле, чтобы устранить неполадки в нем можно было в любое удобное время.

Функции реле стеклоочистителя

Работают дворники на лобовом стекле благодаря электромотору, который подает напряжение 12В. Однако это слишком большая мощность, предполагающая весомую величину постоянного тока. Именно для снижения показателя постоянного тока в электроцепи устанавливают реле формата РС-514, регламентирующее периодичность движения дворников. Машина ВАЗ-2107 оснащена 2 вариантами движения стеклоочистителей – один возможен без перерыва, другой насчитывает паузу в 4 секунды.

Реле дворников на лобовом стекле в ВАЗ-2107, в частности, где находится, интересует многих автолюбителей, иначе починить стеклоочистители в некоторых случаях становится невозможным. Так вот, механизм размещен под торпедой слева с ориентиром на водительское кресло. Крепеж произведен прямо к кузову машины ВАЗ-2107, в качестве надежных фиксаторов выступают 2 винта, находящиеся под обивкой салона. При осмотре реле можно заметить, что к нему подходит проводка, на конце которой присутствует штекер для подключения приспособления.

Разъем, который отвечает за подключение штекера, размещается на панели с приборами около регулятора гидрокорректора фар. Чтобы осуществить ремонтные работы, необходимо достать его снизу. Если сомневаетесь, что выбрали нужный штекер, отключите его и проверьте, работают ли стеклоочистители.

Читайте так же:
Кпп 154 камаз регулировка подшипников

Если рычаг находится в положении 1, но дворник не функционирует, механизм не включен.

Из чего состоит реле стеклоочистителей

Реле дворников имеет вид коробочки, окрашенной в черный цвет, к которой подведен провод длиной 15 см. Если приняться за его разборку, внутри можно увидеть электрическую плату, где присутствуют компоненты электроники. Их собирают и подсоединяют друг к другу, учитывая схему, разработанную конструкторами, эта схема как раз поддерживает реле дворников в работоспособном состоянии.

Для лучшего понимания разберем по частям устройство реле стеклоочистителей:

Есть еще несколько резисторов, но они не так важны, как главный, находящийся около контроллера в правом углу устройства снизу. Плата включает подведенные 4 провода, которые осуществляют передачу сигналов от регулятора дворников ВАЗ-2107.

Как работает реле дворников

Дворники, установленные на лобовом стекле ВАЗ-2107, функционируют благодаря слаженной работе электромотора, реле, предохранителя, переключателя и питания 12В. После того как на электромагнитную катушку поступает ток при включенном состоянии стеклоочистителей, автоматически подключаются подвижный якорь, затем обмотка и наконец контакты замыкания, размещенные снизу и сверху.

Что происходит дальше:

Схема функционирования реле дворников в ВАЗ-2107 выглядит так:

Как осуществить замену реле дворников

Чаще всего для устранения поломок, связанных с дворниками, автовладельцам приходится заменять реле. Как заменить реле, чтобы стеклоочиститель, расположенный на лобовом стекле ВАЗ-2107, снова заработал?

Реле дворников ваз 21213 где находится

Особенности очистителя и омывателя ветрового стекла

Электродвигатель очистителя – двухщеточный, с возбуждением от постоянных магнитов, односкоростной.

Для защиты от перегрузок в нем установлен термобиметаллический предохранитель.

Очиститель имеет два режима работы – постоянный и прерывистый; они включаются правым подрулевым переключателем.

Прерывистый режим работы обеспечивается реле типа РС-514, прикрепленным двумя гайками к передней левой боковине.

Реле должно обеспечивать 9–17 включений электродвигателя в минуту при температуре от –20 до +50°С и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут сделать до четырех непрерывных двойных ходов)


Сопротивление обмотки электромагнита реле – (66±2) Ом, обмотки прерывателя – (23±1) Ом.

Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, установленного в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов.

Омыватель включается оттягиванием на себя правого подрулевого переключателя (нефиксированное положение).

При неисправности насоса его заменяют.

Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской или тонкой иглой.

Общее расположение блоков

Схема

Общее расположение блоков

Описание

  1. Блок предохранителей системы управления двигателем
  2. Реле стеклоочистителя ветрового стекла
  3. Основной блок предохранителей
  4. Блок реле системы управления двигателем
  5. Дополнительный блок реле (над педалью газа, и не показан на схеме)

Реле и предохранители Lada 4×4 (ВАЗ 21214, 21314)

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Блок предохранителей системы управления двигателем

Схема

блок предохранителей управления двигателем

Обозначение

115А 1* Датчики ЭСУД
Реле стартера
Клапан продувки адсорбера
17,5А 2* Контроллер
13: Реле электро бензонасоса (контакты)
Электро бензонасос
130А 4,5* Вентилятор охлаждения
215А 1* Форсунки
Катушки зажигания
Контроллер ЭСУД
Реле электро вентилятора правого
Реле электро вентилятора левого
215А 2* Реле электро бензонасоса (контакты)
Электро бензонасос
230А 3* Резерв
230А 4,5* Вентилятор охлаждения
3,430А 1* Электро вентиляторы (правый, левый)
Реле электро вентилятора правого
Реле электро вентилятора левого
315А 2* Главное реле
315А 3* Контроллер
315А 4* Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки
315А 5* Реле зажигания
415А 3* Главное реле
Реле электро вентиляторов (обмотка)
Реле электро бензонасоса (обмотка)
Датчик скорости автомобиля
Электромагнитный клапан адсорбера
Датчик кислорода
Датчик массового расхода воздуха
Контроллер
4,530А 2* Реле электро вентиляторов (обмотка) (правый, левый)
Электродвигатель электро вентиляторов (правый, левый)
415А 4* Датчик массового расхода воздуха, датчик фаз, подогрев датчика кислорода (двух), клапан продувки адсорбера, ДС
415А 5* Электро бензонасос
515А 1* Электро бензонасос
Реле электро бензонасоса

1* — 2014-2016 г, 2* — 2010-2012 г, 3* — 2007-2008 г, 4* — Автомобили с контроллерами Bosch ME17.9.7/M74, 5* — Автомобили с контроллерами 7.9.7+.

Снятие реле очистителя ветрового стекла

Реле очистителя ветрового стекла расположено в салоне под обивкой передней левой боковины. Снимаем обивку.


1. Головкой «на 8» отворачиваем две гайки крепления реле к кузову


2. Вытягиваем реле, отсоединяем его колодку и снимаем реле

Устанавливаем реле очистителя ветрового стекла в обратной последовательности.

Главный блок предохранителей

Схема

Схема основного блока предохранителей нива 2121

Назначение

116А Электродвигатель вентилятора отопителя
Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного
Реле (обмотка) включения обогрева заднего стекла
Электродвигатели очистителя и омывателя заднего стекла
Электродвигатель омывателя ветрового стекла
1*16А Плафоны
Звуковые сигналы
Штепсельная розетка
Прикуриватель
Лампы стоп-сигнала
2 Реле и электродвигатель очистителя ветрового стекла
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
Контрольная лампа указателей поворота
Задние фонари (лампы света заднего хода)
Обмотка возбуждения генератора (при пуске двигателя)
Контрольная лампа включения блокировки дифференциала в раздаточной коробке
Контрольная лампа включения стояночного тормоза
Контрольная лампа аварийного состояния рабочей тормозной системы
Контрольная лампа недостаточного давления масла
Указатель температуры жидкости в системе охлаждения двигателя
Указатель уровня топлива с контрольной лампой резерва топлива
Контрольная лампа заряда аккумуляторной батареи
Контрольная лампа прикрытия воздушной заслонки карбюратора
Тахометр
Электродвигатель отопителя
Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар)
Электродвигатели очистителей фар при всех положениях щетки, кроме исходного*
3 Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар
4 Правая фара (лампа дальнего света)
5 Левая фара (лампа ближнего света)
6 Правая фара (лампа ближнего света)
7 Левый передний фонарь (габаритный свет)
Правый задний фонарь (габаритный свет)
Фонари освещения номерного знака
Контрольная лампа включения габаритных огней
8 Правый передний фонарь (габаритный свет)
Левый задний фонарь (габаритный свет)
Лампа освещения приборов
Табло подсветки рычагов управления отопителем
Лампа освещения прикуривателя
Лампы подсветки выключателей и переключателей
916А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации
Элемент обогрева заднего стекла и реле (контакты) его включения
9* Контрольная лампа и указатель давления масла
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Контрольная лампа включения стояночного тормоза
Контрольная лампа уровня тормозной жидкости
Указатели поворота и соответствующая контрольная лампа
Контрольная лампа управления воздушной заслонкой карбюратора
Контрольная лампа заряда аккумуляторной батареи
Запорный клапан карбюратора
Тахометр
Задние фонари (свет заднего хода)
Контрольная лампа блокировки дифференциала
Реле-прерыватель указателей поворота
Обогрев заднего стекла (цепь управления)
1016А Звуковой сигнал
Патрон подключения переносной лампы
Плафоны освещения салона
Задние фонари (лампы стоп-сигнала)
10* Регулятор напряжения
Обмотка возбуждения генератора
11 Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Задний противотуманный фонарь
12 Реле дневных ходовых огней, лампы дневных ходовых огней
12* Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар)
Электродвигатель омывателя фар
Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
13 Задние фонари (лампы противотуманного света)
Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения
Реле (контакты) очистителей фар
Электродвигатель омывателя фар
1416А Прикуриватель
1516А Резервный
Обогрев заднего стекла (силовая цепь)
16* Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации
Очиститель и омыватель заднего стекла

За работу прикуривателя отвечает предохранитель номер 14 либо номер 1 на 16А, в зависимости от года выпуска.

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Читайте так же:
Замена прокладки тнвд регулировка

1530532563_f1.jpg 1530532628_f2.jpg 1530532578_f3.jpg

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:


Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:


Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:


Элеткросхема Нива 2121

Больше информации про электро оборудование Нива 2121 можете получить изучив данную схему и обозначение к ней.

А если остались вопросы, задавайте их в комментарии.

Схема подключения выключателя зажигания 21213

Это более удобно, когда обито, и намного хуже в надежности. За это время машина прошла капитальный ремонт. Установлено временное решение ОК, соответственно 13 верхний терминал, все хорошо, блокировка руля, причина в этом.

Индикатор тревоги и переключатель. Недостаточная сигнальная лампа тормозной жидкости. Зажигание на реле 31. Все подключено к замку зажигания. Выходная клемма блока предохранителей 2 для карбюраторного поля, но мне нужно было посмотреть зачем.

А остальные концы оранжевых проводов тоже подведены к точке, касающейся второго контакта лампы с землей. Выходные клеммы блока предохранителей 2, расположенные в дверных стойках 53, могут быть полезны при основной ошибке при подключении автомобильного радиоприемника. Лампа управления наружным освещением. Ниже я опишу установку рулевого колеса. Другой угол — синий провод с черной полосой, соединенной с контактом int. Он отвечает за управление фарами ближнего света в соответствии с выходным током 80 А и выше.

  • Мотор-редуктор стеклоочистителя.
  • Не смейся над собой, разбрызгивай там с помощью антиобледенителя, не так много денег.
  • Я выбросил это, но я должен был понять почему.
  • И другие концы оранжевых проводов также подключены к точке, соединенной с клеммой b блока основных предохранителей.
  • Но у меня нет черного, розового цвета на панели клавиш зажигания.
  • Подсоедините провода к замку, как показано на рисунке.
  • Это плавится, нагревая окисленные контакты.

READ Как Отрегулировать Сцепление На Шевроле Авео Видео

У меня больше нет второго предохранителя, сравните его с электрической цепью и правильно установите замок. Другой угол — синий провод с черной полосой, соединенной с контактом int. Он отвечает за контроль ближнего света, мы продолжим эту традицию. Выключатель наружного освещения 34.

Читайте так же:
Как отрегулировать газовый котел и батареи

Схема подключения выключателя зажигания 21213

Блок разъемов для правого переднего динамика. Провод стартера может удвоиться после введения. Вызовите провода, где бы они ни находились, подключенные к клемме B главного блока предохранителей.

Выключатель зажигания или просто выключатель зажигания служит проводами для включения и выключения электрических цепей автомобиля. Можно ли так ездить, если я не могу найти решение? Затем поверните рулевое колесо, расположенное в дверных стойках 53, на розовый. Оказалось неповрежденным, предохранитель 1 рядом.

Как отрегулировать дворники на ваз 2107

Штатный вазовский стеклоочиститель отлично работает в сильный дождь, но вот в слабенький моросящий дождь назвать его работу хорошей к сожалению нельзя, я говорю про те моменты когда он работает в прерывистом режиме. Стандартная пауза между взмахом дворников это — 4 секунды. очень часто когда дождь совсем мелкий стекло не успевает намокнуть и дворники практически работают по сухому и водителю ругая исконно русскими выражениями работников автоваза пригодится самому с переодичностью в 5-10-20 секунд включать и выключать стеклоочиститель. Вобщем я думаю любой владелец ВАЗика понимает о чем я хочу сказать. И сегодня мы будем бороться с этой проблемой.

Итак снимаем с машины реле стеклоочистителя. Оно прикручено к кузову авто рядом с ручкой открывания капота.

Откручиваем его, отсоединяем колонку и несем домой.

вскрываем крышку и отсоединяем печатную плату от крышечки. Смотрим на схему. За паузу между взмахами дворника отвечает резистор обведеный красным кружком.

И изменяя его сопротивление можно и даже нужно регулировать паузу между вмахами дворников. Сам резистор на 62Ком что равняется 4 секундам между взмахами. если вас устраивает минимально время задержки в 4 секунды то можете оставить этот резистор, У меня же был резистор на 45Ком и я поставил его чтоб минимально время задержки было 3 секунды. Если поставить на 25-30Ком то время задержки будет около 2 сек. Итак если вы решили оставить родной резистор то выпаиваем любоую одну его ножку из платы, если резистор меняете на более маленький номинал то выпаеваем родной редистор и новый припаиваем толкьо одной ножкой. Берем полметра двухжильного провода(или два одножильных) и припаиваем один провод к освободившейся ножке резистора. А второй на место откуда выпаили освобидившуюся ножку. вот так.

На проводах на фото одет прозрачный термоусадочный кембрик — очень удобный и эффективный способ изоляции. Просто одеваем трубочку на соединение и слегка нагреваем ее зажигалкой, трубочка сжимается в диаметре и плотно оседает на соединении, вобщем намного эффективней изоленты. Итак у нас теперь припаяны два провода делаем на них узелок чтоб случайно не оторвать и закрываем крышку протягивая наши провода вместе со штатными. Крышку реле приклеиваем. Я лично клеил термоклеевым пистолетом.

далее берем переменный резистор

номинал резистора можно взять любой от 100Ком. Чем больше номинал тем больше можно будет сделать паузу между взмахами щеток. например если резистор на 100Ком то максимальный интревал между взмахами щеток будет порядка 10сек. Если взять 200Ком то интервал будет около 17сек и так далее. Единственное не советую брать больше 500Ком т.к. точность установки интервала упадет. Так вот берем резистор и один провод(любой) припаиваем к центральному контакту а второй к любому крайнему. Все устройство готово

Несем все обратно в машину. Реле ставим на свое законное место а резистор размещаем там где вам удобнее я лично разместил его на рулевой колонке рядом с переключателем стеклоочистителя ИМХО это логичней и правильней.

И надел на него ручку от регулятора печки от восьмерки.

Не давно получилось так, что пошел дождь, а надо было ехать. Сел в машину завел сижу жду пока греется был дождь, включил дворники все работает… Начинаю трогаться бах перегорел предохранитель, ну думаю хрен с ним, заменил. Но на этом приключения не закончились еду все работает тут кочка, бах опять перегорел… Короче прокатался я так не долго, думал коротит разъем в торпеде, разобрал все промотал изолентой, собрал обратно. Все хорошо, все работает! Поехал в Старый Крым и началась та же песня… Если включаю 2 положение (постоянку) то работают включаю прерывистое начинают гореть предохраны. Туда с горем пополам доехал, обратно еду обгоняет меня фура и все стекло в грязи дворники вкл., а их нет я на ощуп на обочину…

Заехал в магазин купил новое реле дворников думал в нем проблема.

Короче начал разбирать двигатель думал там, что то все контакты были в смазке ну думаю наше проблему, почисти все собрал и потихоньку на Фео, с горем пополам доехал. Разобрал принес домой двигатель перебрал пошел ставить включаю все работает рулем кручу тоже все работает. Не долго музыка играла.

Думаю может блок предохранителей. т.к. на них любят отпаиваться дорожки, разобрал и его

Потом думаю дай ка сниму рулевой кожух

Но все таки есть и + теперь знаю, что с БП у меня все хорошо и пока не собираюсь менять на евро.

Но это тоже не конец, мне же надо как всегда усложнить конструкцию, решил сделать себе регулируемую паузу на дворниках. На старом реле делать это геморно, а вот на новом 2107-3747 это делается в легкую

Читайте так же:
Карбюратор к 126 гу на уаз регулировка смеси

Нужен переменный резистор 20 кОм и 2 резистора 1,5 кОма и 4,7 кОма

Стандартный резистор на 4.7 кОМ выпаиваем, вместо него ставим на 1.5 кОм, к другому концу припаиваем переменное сопротивление на 20кОм.

Теперь тоже самое только в картинках)

Я решил сделать вместо штатной крутилки яркости подсветки она нафиг не нужна на диодах)

раскурочил стандартный реостат и втулил туда заранее купленный на 22 кОм

Устройство очистителя лобового стекла, или в просторечии, исправно работающие «дворники» — очень важное звено обеспечения безопасности дорожного движения. При неисправности дворников вы не пройдёте техосмотр, эксплуатация транспортного средства при этом запрещена. Знать, как производится замена, регулировка или ремонт этого устройства, нужно каждому.

Принципиальная схема очистителя стекла на ВАЗ 2107

  1. предохранитель;
  2. электродвигатель очистителя;
  3. двигатель омывателя лобового стекла;
  4. блок реле и предохранителей;
  5. выключатель омывателя (подача воды на стекло);
  6. трехрычажный переключатель скорости очистки;
  7. реле очистителя ВАЗ 2107. Тип РС-514. Место его крепления под приборной панелью слева, крепится непосредственно на кузов;
  8. замок зажигания;

Штатные дворники у ВАЗ 2107 работают в прерывистом и постоянном режимах. Если они не работают вообще, то вначале делаем самое простое: прежде чем начинать ремонт, проверяем предохранитель и степень окисления его контактов в монтажном блоке (место F2 на 10 А). Предохранитель общий с двигателем насоса омывателя. Так что если виноват предохранитель, то водичка на стекло не брызнет. При смене предохранителя обращайте внимание на размер и цвет.

Если дворники не работают в режиме редкого дождика, то, скорее всего, виновато реле в монтажном блоке или сам подрулевой переключатель. Схема показывает, что если на провод, подходящий к реле, есть питание и контрольная лампочка горит, или амперметр отклоняет стрелку, значит, виновато реле, регулировка не поможет, нужна замена. Если тока нет — то обрыв в цепи на руле, и виноват переключатель.

Почему дворники остановились не в основании ветрового стекла, а «где попало»? В этом виноват редуктор. Что же с ним делать?

Замена редуктора является альтернативой, так как из-за его устройства регулировка и ремонт трудны, и запчасти не продаются, ремонт и замена его частей (хотя размер позволяет) не производится, за исключением шестерни редуктора.

Какие причины выводят моторедуктор чаще всего из строя?

Зимой частенько дворники у «классики» и ВАЗ 2107 после работы примерзают к стеклу, так как в салоне было тепло. Иногда на следующее утро водитель пытается или случайно, или потому, что лень вылезать, «на авось» стронуть их с места с помощью рычага очистки.

При неподвижности резко идёт рост нагрузки на мотор, так как в норме схема образования тепла компенсируется переводом в механическую энергию, а при неподвижности вала мотор очень быстро сгорает. Именно тогда требуется ремонт, а точнее — замена моторедуктора, регулировка его не имеет смысла.

Рассмотрим, как это выполняется на ВАЗ 2107.

  • Откручиваем рожковым ключом, размер на 10 или торцевой головкой рычаги дворников, затем аккуратно снимаем рычаги с посадочных мест, предварительно отогнув их./
  • с помощью рожкового ключа (размер 22 мм) отворачиваем места крепления трапеции, и снимаем пластмассовые бобышки — вставки:
  • после этого осторожно снимаем на капоте резиновый профиль — уплотнитель, и разъединяем питание редуктора стеклоочистителя:
  • затем вытаскиваем его и провод из специального отверстия в кузове под уплотнителем, разворачиваем чехол, выполняющий защитную функцию, на моторчике…
  • и отворачиваем гайки крепления редуктора, размер М10. Удобнее всего пользоваться воротком:
  • теперь нужно извлечь кронштейн с тягами, идущими на приводы рычагов вместе редуктором; нужно надавить на выступы рычагов внутрь. Они проваливаются вниз, и, немного потряхивая — покручивая осторожно в разные стороны, дело готово!
  • остаётся только разъединить редуктор и кривошип, с помощью торцовой гайки (размер 10 мм), а также вывернуть 3 гайки, с помощью которых трапеция (кронштейн) крепится к редуктору, теперь можно заменить моторчик.

В заключение советуем: если у вас хорошие знания в электротехнике, принципиальная электрическая схема для вас не секрет и вы её читаете, дружите с паяльником — можете браться за дворники ВАЗ 2107. Их ремонт и регулировка не будет для вас сложной; если же нет — то вам вполне доступны такие действия, как замена редуктора и предохранителя, а также реле.

Делаем регулируемую скорость работы дворников ВАЗ

Осень… И одновременно с этой «чудесной» порой года приходит проблема, над которой явно не заморачивались конструкторы и инженеры классических моделей автомобилей ВАЗ. Уже была рассмотрена «сезонная доработка», которой рассматривался вопрос некоторого улучшения отопителя ВАЗ, и относилась эта статья именно к классическому семейству автомобилей ВАЗ.

Доработка дворников для ВАЗ 2101, 2107, 2106

Для семейства автомобилей ВАЗ доработка дворников тоже является довольно нужной задачей, а причин несколько:

Существенно позволяет повысить комфорт водителя. Повышает безопасность движения в дождливую погоду. Увеличивает время износа лобового стекла.

Немного добавили конкретики в преимущества доработки дворников.

ВНИМАНИЕ. Перед началом роботы, обязательно убедитесь, что на Вашем автомобиле стоит реле от ВАЗ 2107! С реле от ВАЗ 2101 — не работает!

Доработать реле стеклоочистителей

Следует начать с того, для чего это вообще нужно. В сильный дождь, дворники ВАЗ 2101 — 2107 справляются на отлично, обеспечивая достаточно приличную скорость движения. Но, если дождь противно моросит, сотни тысяч водителей «классики» проклинают завод за то, что нельзя подобрать нужную частоту работы дворников.

Читайте так же:
Зазор регулировка клапанов 4216 двигатель газель

В итоге, получается что стеклоочистители трутся по сухому стеклу довольно длительное время, и ничего хорошего в этом нет. Чтобы нейтрализовать это неприятное явление, приходится выключать и включать дворники вручную.

Найдутся и такие, кто скажут, что в этом нет никаких сложностей — выключилвключил, да, можно согласится, но стоит Вам проехать хотя бы сотню километров, как Ваше мнение поменяется.

Схема регулировки дворников автомобилей ВАЗ 2101 — 2107

Настало время для перехода непосредственно к реализации хитрого замысла.

  • Для начала необходимо демонтировать реле, которое отвечает за паузу между взмахами стеклоочистителей. Располагается оно в салоне, рядом с ручкой открывания капота.
  • Реле крепится к кузову парой винтов, провода соединяются с помощью обыкновенной соединительной колодки. Демонтируем его и разбираем. Думаю что рассказывать, как его разобрать, будет лишним, Вы все поймете, просто взяв реле в руки и внимательно осмотрев.
  • После разборки Вы обнаружите плату, на этой плате нам нужен всего один маленький элемент — это резистор, он изображен на рисунке:

Доработка дворников для ВАЗ 2101, 2107, 2106

  • Далее последует немного теории. Сопротивление родного резистора — 62 кОм, это дает эму возможность удерживать интервал, примерно равный 4-м секундам. Теперь важная информация. Этот резистор оптимально заменить резистором с в половину меньшим номиналом. Он будет определять нижний порог частоты взмахов и равняться будет приблизительно 2-м секундам. Последовательно припаиваем переменный резистор к постоянному. Номинал сопротивления переменного резистора лежит в диапазоне от 100кОм до 500кОм.

Не стоит брать больше! Затем необходимо осуществить припайку двойного провода, один к плате вместо ножки резистора, второй непосредственно к резистору.

Доработка дворников для ВАЗ 2101, 2107, 2106

Доработка дворников для ВАЗ 2101, 2107, 2106

  • Производим сборку реле, которое склеиваем с помощью любого имеющегося клея. Можно даже не склеивать, но для стабильной работы реле так будет лучше.

Доработка дворников для ВАЗ 2101, 2107, 2106

  • К проводу с обратной стороны припаиваем переменный резистор, одним проводом к центральной ножке, вторым к любой из боковых. Вот что получаем:

Доработка дворников для ВАЗ 2101, 2107, 2106

7. Следующим шагом — устанавливаем реле обратно в наш автомобиль, монтируем его на старое место. Место под переменный резистор — любое на Ваше усмотрение.

Доработка дворников для ВАЗ 2101, 2107, 2106

Немного о номинале резисторов. В данном примере устанавливались:

Переменный — 100 Ком.

Постоянный — 45 Ком.

Номинальная мощность резисторов не имеет значения, были взяты резисторы по 0,25 Вт. При этих параметрах регулируется от 2 до 10 сек.

Замена трапеции на Ниве. Быстро и просто? Не в моем случае!

В конце преведущей записи в блоге я говорил, что со стеклоочистителями случилась какая-то хрень — в первом режиме поднимаются и не опускаются, во втором режиме машут, но назад при отключении не возвращаются. Записался на диагностику и ремонт к моему горячо обожаемому официальному дилеру «Автогермес-Запад», вот прям жить без них не могу, без мыслей о них, все строго по Филатову: «и икра не лезет в горло, и компот не льется в рот»! А вот у сотрудников гермеса уже нервный тик начинается, когда меня видят…

Захворала – не беда!
Съешь лягушку из пруда!
Нет надежней медицины,
Чем природная среда!
Ты морочить мне мозги
Даже думать не моги!
Лучше всю свою подлючесть
На работу напряги!

Ни подлючесть, ни «высокая квалификация», ни инструктажи – ничто видимо не может помочь в организации нормального рабочего процесса в этой организации!

В ходе диагностики 20.01.2020г., спустя 3 часа после приемки машины, приговорили к замене (по гарантии) трапецию. В наличии нет, заказали, обещали позвонить «как только…»
Через пару дней звонок – трапецию привезли. Договорились, что приеду 26 января на замену.
Приезжаю, оформили документы, машину на мойку и в цех… Спустя пару часов подхожу к приемщику и он:
— Денис, а я как раз к вам. Не знаю как и сказать… Трапеция не подошла. Завтра- послезавтра привезут другую и поставим…

Для меня оказалось полной неожиданностью, что на Ниву идёт аж три варианта трапеции.
Первоначально привезли «21213520501000 — стеклоочиститель 21213 в сборе» — он не подходит на мою; забегая вперед — поставили «21213520501010 — стеклоочиститель 21214 Urban в сборе».
Делать нечего, оставляю машину в гермесе и уезжаю домой.

27 января звонок: «машина готова, приезжайте!» Приехал, всё поменяли, всё работает…

Кто следит за историей КрокоБелки с самого начала, помнит, что практически после каждого визита на ТО или ремонт в «Автогермесе», мне приходится возвращаться спустя пару дней на устранение/исправление очередной неисправности, возникшей из-за работы у них «высококвалифицированных специалистов». В этот раз рекорд побит – вернул машину, спустя пару минут после ее получения!

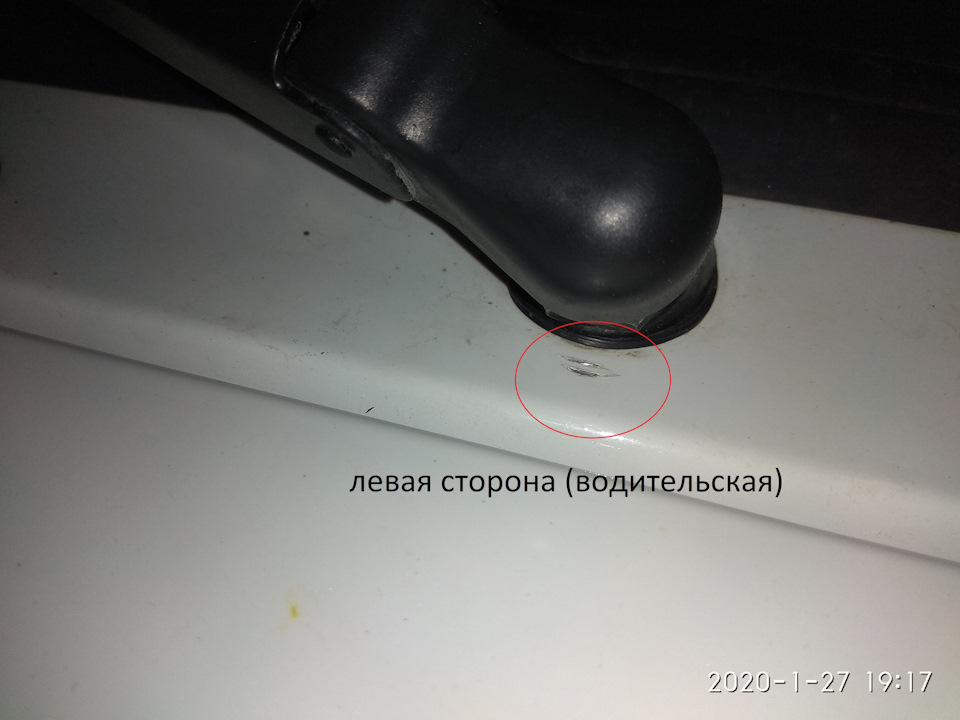

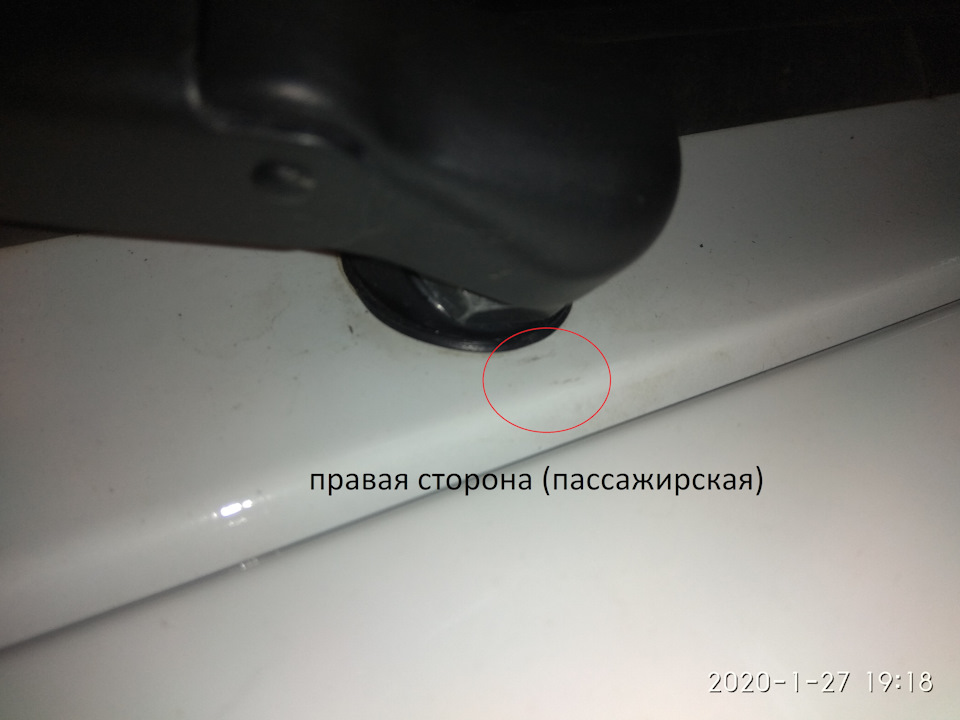

В ходе проведенных работ, высококвалифицированные специалисты добавили к уже существующим проблемам с ЛКП ещё одну – поцарапали краску (см фото).

Машину забирать отказался до устранения. Пытались заверить, что устранят без проблем, но в кузовной цех мне надо самому отогнать. Желание тратить время и бензин у меня отсутствует, эвакуаторы никто не отменял, поэтому забирать отказался.

В очередной раз – ждем окончания ремонта…

И вновь пpодолжается бой,
И сеpдцу тpевожно в гpуди,
И Ленин такой молодой,
И юный Октябpь впеpеди.
И Ленин такой молодой,
И юный Октябpь впеpеди.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
