РЕГУЛИРОВКА ФАР НА MERCEDES-BENZ W 212 (E-КЛАСС ДО 2016 ГОДА ВЫПУСКА)
Важное указание по технике безопасности
Следующая информация и практические советы были составлены HELLA для профессиональной помощи автомастерским. Информация, предоставленная на этом веб-сайте, должна применяться только соответствующим образом подготовленными специалистами.
ПОШАГОВОЕ РУКОВОДСТВО
Подготовка автомобиля и подготовка к работе
Сначала подготовьте автомобиль: это включает в себя установку на правильно оборудованную рабочую станцию регулирования фар, подключение зарядного устройства, а также визуальный осмотр и функциональное тестирование.
Выравнивание относительно автомобиля
SEG IV – выравнивание устройства регулирования фар относительно автомобиля
SEG V – выравнивание устройства регулирования фар относительно автомобиля
Затем устройство регулировки фар выравнивается по отношению к автомобилю.
Расположение SEG на фаре
SEG IV – позиционирование устройства на соответствующем осветительном приборе с помощью лазерной указки
В случае SEG IV устройство оптимально позиционируется на соответствующем осветительном приборе с помощью лазерной указки (для двойных фар необходимо отдельное позиционирование для ближнего и дальнего света).
Считывание наклона вперед
Наклон вперед составляет 1 %
Требуемый наклон для Mercedes W 212 указан на средней стойке. В примере это значение составляет 1 %.
Регулирование угла наклона вперед
SEG IV – регулирование угла наклона вперед колесом
В SEG IV считанное значение наклона вперед настраивается с помощью колесика. В случае SEG V наклон вперед автоматически применяется устройством в зависимости от выбранного транспортного средства.
Начало измерения(-й) света
За этим следует инициирование собственно измерения света, сначала — ближнего.
Результат измерения ближнего света
SEG IV – результат измерения ближнего света
SEG V – результат измерения ближнего света
Результат измерения ближнего света прибор SEG IV отображает на аналоговой шкале.
На дисплее SEG V результат отображается в цифровом виде. В примере распределение света в норме в обоих случаях.
Результат измерения дальнего света
SEG IV – результат измерения дальнего света
SEG V – результат измерения дальнего света
Затем выполняется соответствующее измерение дальнего света. В этих примерах результаты измерения тоже в порядке.
Отклонения от нормативов – два примера
В нашем примере выше результаты измерений безупречны. Но как выглядят результаты, отличающиеся от стандартных значений? Предлагаем Вашему вниманию обзор на основании результатов измерения ближнего света с помощью SEG IV.
В первом примере фара установлена слишком низко и слишком далеко влево. Об этом свидетельствует тот факт, что измерительная линия проходит ниже контрольной линии и имеет смещение по центру.
Во втором примере фара установлена слишком высоко и слишком далеко вправо. Светотеневая граница проходит над контрольной линией, а также имеет смещение по центру.
В обоих случаях фары должны соответствующим образом регулироваться, пока не будут выполнены контрольные спецификации.
Пример 1 – фара установлена слишком низко и слишком далеко влево
Пример 2 – фара установлена слишком низко и слишком далеко вправо
И SEG IV, и SEG V позволяют параллельно с измерением распределения света измерять генерируемую фарой освещенность в люксах. Это позволяет надежно оценить, превышено ли максимально допустимое значение бликов ближнего света и достигнута ли минимальная освещенность дальнего света или превышена максимальная освещенность.
HELLA является партнером независимых СТО –
вместе мы как можно скорее вернем ваш автомобиль в строй
Вы получите уведомление по указанному вами адресу электронной почты.
Обратите внимание! Ваша регистрация будет завершена только после подтверждения этого адреса электронной почты.
Таким образом мы убедимся в том, что вы регистрируетесь самолично.
Ваши персональные данные будут храниться и обрабатываться исключительно для новостной рассылки. Ваши данные ни при каких обстоятельствах не будут передаваться третьим лицам.
Дополнительная информация о защите данных.
Вы получите уведомление по указанному вами адресу электронной почты.
Обратите внимание! Ваша регистрация будет завершена только после подтверждения этого адреса электронной почты.
Таким образом мы убедимся в том, что вы регистрируетесь самолично.
Ваши персональные данные будут храниться и обрабатываться исключительно для новостной рассылки. Ваши данные ни при каких обстоятельствах не будут передаваться третьим лицам.
Как отрегулировать фары на Mercedes актрос
Регулировка клапанов на Mercedes актрос 6 цилиндров
Инструкция по ремонту Mercedes Actros
ВСТУПЛЕНИЕ 31. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ MERCEDES-BENZ ACTROS 42. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Mercedes-Benz АКТРОС 281. Замена масляного фильтра и моторного масла 282. Замена сепаратора для очистки масла 283. Регулировка зазора клапанов 283.1. Регулировка зазора клапанов 283.2. Регулировка моста клапанов 294. Топливный предфильтр с сепаратором воды 305. Замена топливного фильтра 306. Проверка износа тормозных накладок на дисплее системы технического обслуживания 307. Точки смазки 318. Замена фильтрующего элемента воздушного фильтра 32
Замена масла в МКПП 3310. Замена фильтра коробки отбора мощности 3311. Замена масла в замедлителе 3312. Замена масла в редукторе передней оси 730.1 3413. Замена масла в редукторе задней оси 748.2 3414. Замена масла в редукторе задней оси 748.59 3515. Проверка и регулировка уровня охлаждающей жидкости 3516. Проверка и регулировка уровня жидкости в бачке гидропривода сцепления 3517. Замена гранулированного картриджа осушителя воздуха 3518. Проверка и регулировка угла наклона света фар 3619. Память неисправностей (список кодов неисправностей) системы техобслуживания WS (FSS) 373. ДИЗЕЛЬНЫЕ ДВИГАТЕЛИ ОМ 501 V6 12.0 л и ОМ 502 V8 16.0 л 391. Проверка цилиндров с помощью зонда 392. Проверка компрессии 393. Снятие и установка двигателя 404. Снятие и установка крышки головки блока цилиндров 415. Снятие и установка головки блока цилиндров 416. Измерение диаметра цилиндров 427. Измерение выступания гильзы 428. Передний сальник коленчатого вала 439. Крышка кожуха ГРМ 4310. Поддон двигателя 4411. Постоянный дроссель 4412. Кожух ГРМ 4513. Проверка и замена шатуна 4514. Поршни 4615. Поршневые кольца 4716. Размеры коленчатого вала 4717. Снятие и установка шкива/вибрационного демпфера 4818. Распределительный вал 4919. Притирка колец седел клапанов 4920. Направляющие втулки клапанов 5121. Притирка клапанов 5222. Снятие и установка поликлинового ремня 5223. Снятие и установка коллектора распределения сжатого воздуха 5324. Снятие и установка турбокомпрессора 5325. Снятие и установка выпускного коллектора 54 26. Камера повышенного давления отработавших газов 5427. Тормозная заслонка двигателя 5528. Снятие и установка насоса системы охлаждения 5629. Снятие и установка термостатов 5830. Снятие и установка радиатора системы охлаждения 5831. Датчик уровня охлаждающей жидкости 5932. Вентилятор радиатора 5933. Снятие и установка масляного насоса 5934. Разборка и сборка масляного насоса 6035. Снятие и установка перепускного клапана 6036. Снятие и установка корпуса масляного фильтра 6137. Снятие и установка масляного радиатора 6138. Снятие и установка топливного фильтра 6239. Снятие и установка топливоподкачивающего насоса/насоса усилителя рулевого управления 6240. Снятие и установка подогревателя топлива 6341. Снятие и установка стартера 6342. Снятие и установка генератора 6443. Диагностика электрофакельного подогревателя воздуха (FLA) 64Система впрыска топлива 6544. Снятие и установка форсунки 6545. Расположение компонентов системы управления двигателем MR 6646. Снятие и установка топливопроводов высокого давления 6747. Снятие и установка насоса высокого давления 6748. Снятие, установка и регулировка кронштейна датчика угла поворота коленчатого вала 6849. Снятие и установка блока управления впрыском топлива 6850. Поиск неисправностей в системе MR (PLD) 6951 Память неисправностей (список кодов неисправностей) системы управления двигателем MR (PLD) 6952. Поиск неисправностей системы управления двигателем MR (PLD) 7453. Моменты затяжки 754. ТРАНСМИССИЯ 76Сцепление и гидротрансформатор 76
Снятие и установка сцепления 762. Снятие и установка рычага выключения сцепления 763. Снятие и установка защитного клапана сцепления 774. Снятие и установка главного цилиндра сцепления 775. Снятие и установка главного цилиндра гидропривода сцепления 776. Снятие и установка усилителя гидропривода сцепления 787. Снятие и установка гидротрансформатора (ГТР) 788. Снятие и установка гидротрансформатора с коробки передач 789. Снятие и установка блока управления ГТР 7910. Снятие и установка индуктивного генератора импульсов ГТР 8011. Разборка и сборка масляного фильтра на ГТР 8012. Маслонагнетающий фланец 8013. Масляный насос для ГТР 8114. Клапан управления замедлителем 8115. Усилитель привода сцепления электронной системы управления трансмиссией 8116. Датчик усилителя привода сцепления электронной системы управления трансмиссией 82Механические коробки передач 715.500/510/520/540 8217. Снятие и установка МКПП 8218. Снятие и установка цилиндра переключения демультипликатора 8319. Снятие и установка цилиндра переключения передач 8420. Разборка и сборка цилиндра переключения демультипликатора 8421. Разборка и сборка цилиндра переключения передач 8522. Выключатель фонарей заднего хода 8523. Датчик нейтральной передачи 8524. Датчик скорости автомобиля 8525. Датчик температуры масла 8526. Демультипликатор 8527. Снятие и установка выходного фланца коробки передач 8828. Разборка и сборка вторичного вала 8829. Определение толщины прокладки для вторичного вала 9030. Первичный вал 9131. Проверка износа между конусным кольцом и муфтой синхронизатора 9132. Промежуточный вал 9233. Цилиндр гидропривода переключения передач (коробки передач 715.500/510/520/540 с кодом GS3 «Гидравлическое переключение передач») 9234. Механизм переключения передач (коробки передач 715.500/510/520/540 с кодом GS1 «Механическое переключение передач») 92 35. Вилки и штоки переключения передач (коробки передач 715.520/540 с кодом GS1 «Механическое переключение передач» и кодом GS3 «Гидравлическое переключение передач») 9336. Вилки и штоки переключения передач (коробки передач 715.500/510 с кодом GS1 «Механическое переключение передач» и кодом GS3 «Гидравлическое переключение передач» и коробки передач 715.500/510/520/540 с кодом GS2 «Система управления переключением передач») 9337. Рычаг переключения передач (коробки передач 715.500/510/520/540 с кодом GS3 «Гидравлическое переключение передач») 9338. Моменты затяжки 945. ПОДВЕСКА 95Передняя подвеска 95 951. Снятие и установка рессоры 952. Амортизатор 953. Стабилизатор поперечной устойчивости 96Передняя ось 739.5 964. Снятие и установка передней оси 964.1. Снятие и установка передней оси (автомобили с кодами AN8 и AN9 «Гидропривод рулевого управления») 964.2. Снятие и установка передней оси (автомобили без кодов AN8 и AN9 «Гидропривод рулевого управления») 965. Ступица (передняя ось с барабанными тормозными механизмами) 976. Ступица (передняя ось с дисковыми тормозными механизмами) 987. Снятие и установка поворотного кулака 987.1. Передние оси с барабанными тормозными механизмами 98
7.2. Передние оси с дисковыми тормозными механизмами 998. Регулировка осевого зазора поворотного кулака 99Передняя ось 730.1 (полноприводные автомобили) 999. Снятие и установка передней оси 9910. Проверка биения ступицы колеса 10011. Ступица 10012. Поворотный кулак 10113. Фланец редуктора переднего моста 10114. Редуктор переднего моста 10215. Коронная шестерня с дифференциалом 102Задняя подвеска 10316. Снятие и установка рессоры 10317. Амортизатор 10318. Стабилизатор поперечной устойчивости 10419. Пневмобаллоны 104Задняя ось 748.2 10420. Снятие и установка задней оси (задняя ось 748.21 без промежуточного привода и с пневмоподвеской) 10421. Ступица 10522. Снятие и установка коронной шестерни и шестерен редуктора задней оси (задняя ось с промежуточным приводом) 10623. Снятие и установка коронной шестерни и шестерен редуктора задней оси (задняя ось без промежуточного привода) 10624. Снятие и установка коронной шестерни с дифференциалом 10725. Разборка и сборка дифференциала 10726. Разборка и сборка ведущей шестерни редуктора задней оси (без промежуточного привода) 10827. Снятие и установка приводного вала промежуточного привода 10928. Снятие и установка блокировки дифференциала (межосевая блокировка) 10929. Цилиндр управления блокировкой дифференциала (без промежуточного привода) 110Задняя ось 748.59 11030. Снятие и установка задней оси 11031. Ступица 11132. Сальник ведущей шестерни задней оси 11133. Редуктор задней оси 11234. Механическая блокировка дифференциала 11235. Моменты затяжки 1136. РУЛЕВОЕ УПРАВЛЕНИЕ Mercedes АКТРОС 1141. Общие сведения 1141.1. Одноканальное рулевое управление 1141.2. Двухканальное рулевое управление 1162. Снятие и установка контактной катушки 1183. Нижний рулевой вал 118 —4. Кронштейн рулевой колонки 1195. Рулевое колесо 1196. Проверка и регулировка среднего положения рулевого механизма 1207. Снятие и установка рулевого механизма 1207.1. Рулевой механизм 765.889 (LS 8) на моделях 950, 952, 953, 954 1207.2. Рулевой механизм 765.82 на моделях 950.0/1/2, 952.0/1/2, 953.1, 954.0/1/2 121 8. Насос усилителя рулевого управления/топливо подкачивающий насос 1229. Моменты затяжки 1227. ТОРМОЗНЫЕ СИСТЕМЫ 123Рабочая тормозная система 1231. Механический выключатель стоп-сигналов (950.0/1/2/3, 952.0/1/2/3, 953.1/3, 954.0/1/2 кроме кода 8В8 «Электропневматический тормоз (ЕРВ) 1232. Снятие и установка тормозных колодок 1242.1. Модели 950, 952, 953, 954 с дисковыми тормозными механизмами SB 7000, SN 7000 1242.2. Модели 950, «952, 953, 954 с передней осью 739.54 1242.3. Модели 950, 952, 953, 954 с задней осью 748.2 1243. Опора тормозного механизма 1253.1. Модели 950, 952, 953, 954 с задней осью 748.21 с дисковыми тормозными механизмами, с задней осью 748.22 с дисковыми тормозными механизмами, с задней осью 748.590 с дисковыми тормозными механизмами, с задней осью 749.011 с дисковыми тормозными механизмами, с задней осью 749.108 с дисковыми тормозными механизмами 1253.2. Модели 950, 952, 953, 954 с передней осью 739.54 1253.3. Модели 950, 952, 953, 954 с задней осью 748.2 с дисковыми тормозными механизмами 1254. Тормозной суппорт 1264.1. Модели 950, 952, 953, 954 с дисковыми тормозными механизмами 1264.2. Модели 950, 952, 953, 954 с задней осью 748.23 1265. Диафраграгменный тормозной цилиндр 1266. Тормозной барабан (модели 950, 952, 953, 954 с передними осями 739.541 и 730.1, задними осями 748.23 и 748.24) 1287. Тормозной диск (модели 950, 952, 953, 954 с задними осями 748.21, 749.732/733 и 748.22) 1288. Датчик конденсата 1289. Датчик износа тормозной накладки (модели 950, 952, 953, 954 с передними осями 739.541 и 730.1, задними осями 748.23 и 748.24 с регулятором зазора Haldex) 12910. Кулачковый вал с опорным кронштейном 12911. Клапан рабочей тормозной системы 13012. Клапан стояночной тормозной системы 130Замедлитель Telma Focal F 3300 13013. Снятие и установка замедлителя Telma Focal F 3300 13014. Опора статора замедлителя Telma 131 Замедлитель Voith R115 13115. Снятие и установка замедлителя Voith R115 13116. Пропорционирующий клапан 13117. Датчик температуры масла 13218. Масляный резервуар 13219. Теплообменник замедлителя 13220. Датчик температуры охлаждающей жидкости замедлителя 1334-канальная антиблокировочная тормозная система ABS 13321. Коды неисправностей ABS 13322. Моменты затяжки 1348. ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ 1351. Снятие и установка фары (модели 950.5/6, 952.5/6, 953.6, 954.5 с кабиной 940.899, модели 950.0/1/2/3, 952.0/1/2/3, 953.1/3. 954.0/1/2 с кабиной 942.899) 1352. Снятие и установка заднего фонаря 1353. Выключатель наружного освещения 1364. Преобразователь напряжения 1365. Главный выключатель питания (модели 950.0/1/2/3, 952.0/1/2/3, 953.1/3, 954.0/1/2) 1366. Аварийный выключатель на раме 1367. Бачок стеклоомывателей 1378. Электродвигатель стеклоочистителей 137система отопления и кондиционер 1379. Элементы кондиционера 13710. Снятие и установка радиатора отопителя 13811. Снятие и установка отопителя 13712. Электромагнитная муфта компрессора кондиционера 1399. КУЗОВ MERCEDES ACTROS 1401. Снятие и установка кабины (кузов 942.899) 1402. Пневмобаллоны подвески кабины (кабина 942.899 с кодом FL2 «Пневматическая подвеска кабины») 1413. Стабилизатор кабины 1414. Цилиндр подъема кабины 1425. Пружинная стойка опоры кабины 1426. Снятие и установка центральной части панели приборов 1437. Верхняя крышка панели приборов 1438. Крышка в пространстве для ног 1439. Фиксатор двери (модели 950.0/1/2/3, 952.0/1/2/3, 953.1/3, 954.0/1/2) 14410. Наружная ручка открывания двери 14411. Снятие и установка двери 14412. Стеклоподъемники (модели 950.0/1/2/3, 952.0/1/2/3, 953.1/3, 954.0/1/2) 14513. Зеркало заднего вида 14514. Снятие и установка переднего бампера 14615. Моменты затяжки 146СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ (ЭЛЕКТРОСХЕМЫ) MERCEDES-BENZ ACTROS 147
14.11 Регулировка зазоров клапанов
На станциях обслуживания Mercedes для регулировки зазоров клапаном применяют специальные ключи. Регулировка зазоров клапанов производится только на холодном двигателе. При регулировке на теплом двигателе заданные значения зазоров другие. Зазор измеряется введением щупа между рабочей поверхностью рычага коромысла и кулачком распределительного вала. При правильной регулировке щуп должен входить с натягом. Для регулировки зазоров клапанов соответствующий кулачок распределительного вала должен устанавливаться так, чтобы он не упирался в рычаг коромысла, как видно на рисунке 296.
Замена линз и стекол фар Мерседес 211 / Mercedes-Benz W211
В наш автосервис на «Мельникова, 5» заехал автомобиль Mercedes-Benz W211 с фарами в ужасном состоянии.

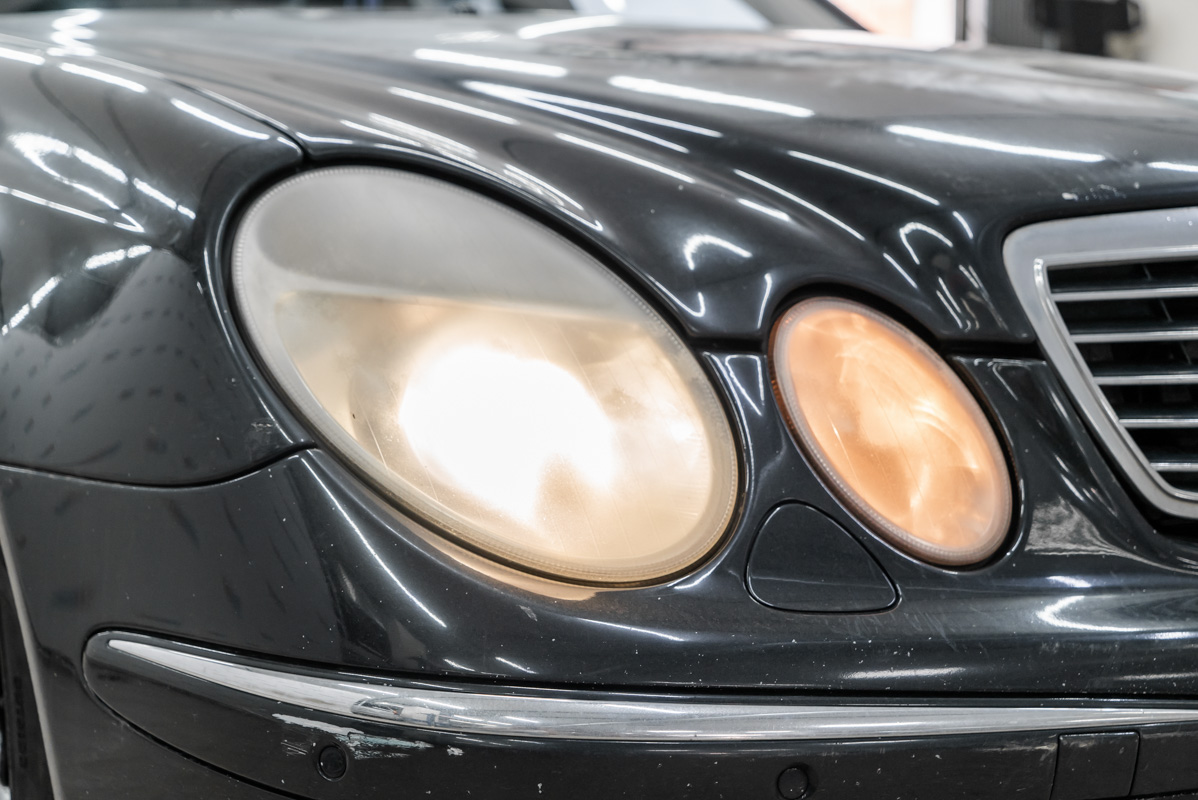

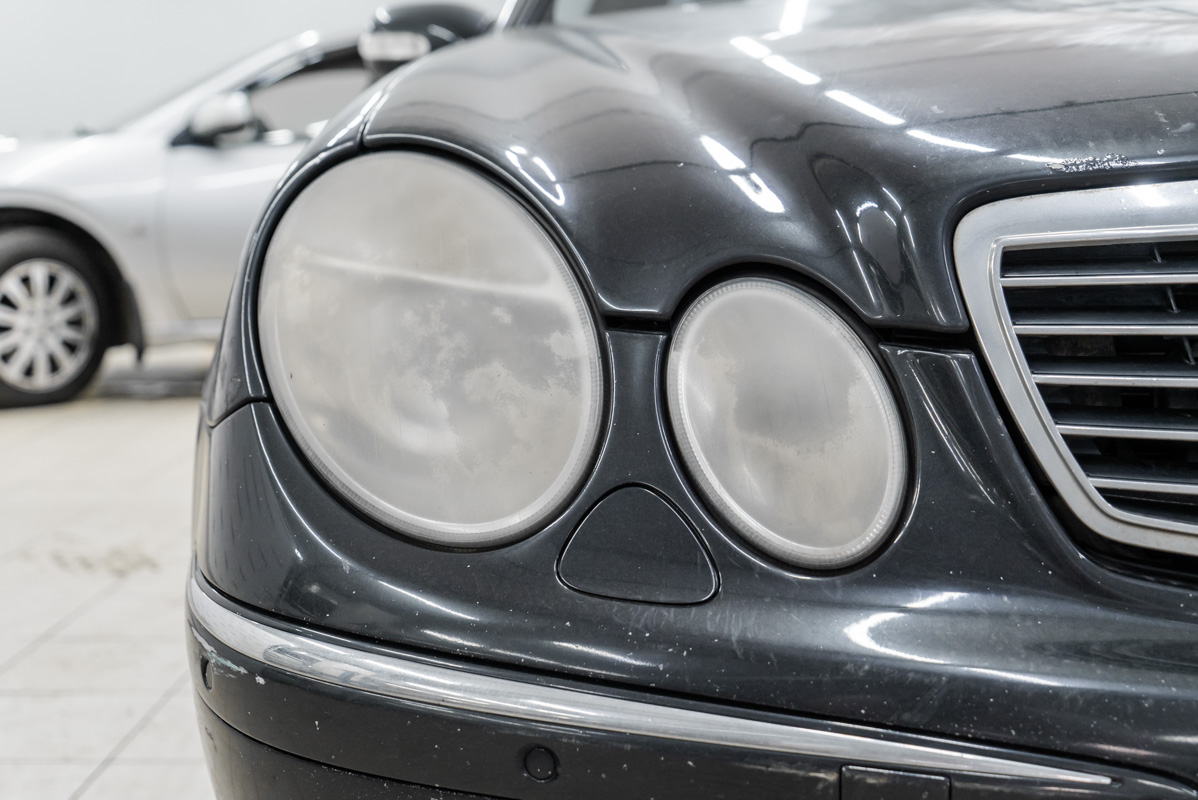

Посмотрите на фотографии исходного вида – световой поток через них совершенно не проходил, машина полностью слепая. От нас требовалась замена стекол фар , но практически в самом начале стало понятно, что придется еще менять и штатную выгоревшую оптику – владелец после согласования дал добро, и мы вместе с новыми стеклами установим биксеноновые линзы Hella 2R.

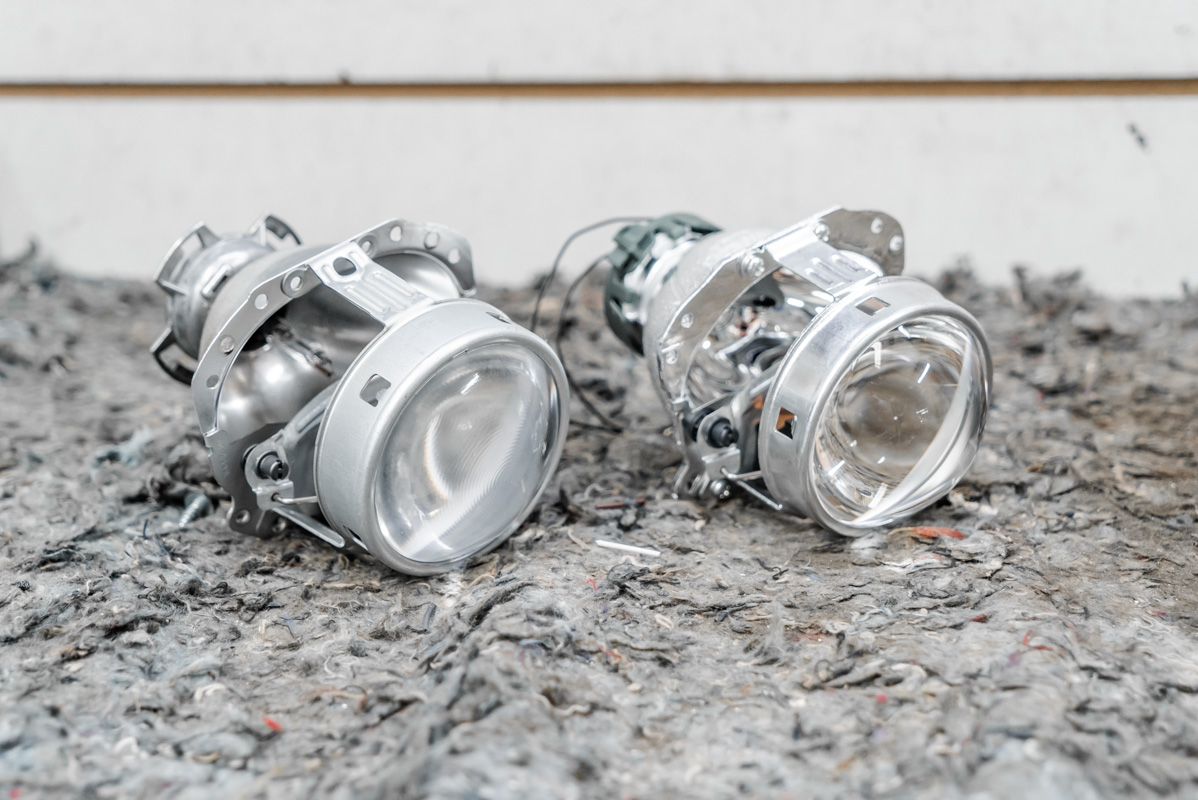

Биксеноновые линзы Hella 2R – это аналог штатных линз Hella 2 с тем лишь различием, что заводские модули собираются из композитных материалов, поэтому на отражателе достаточно быстро формируется нагар, мешающий правильному распределению света. Что касается новых линз, то они собираются из металла, поэтому и отражатели у них выгорают намного дольше.

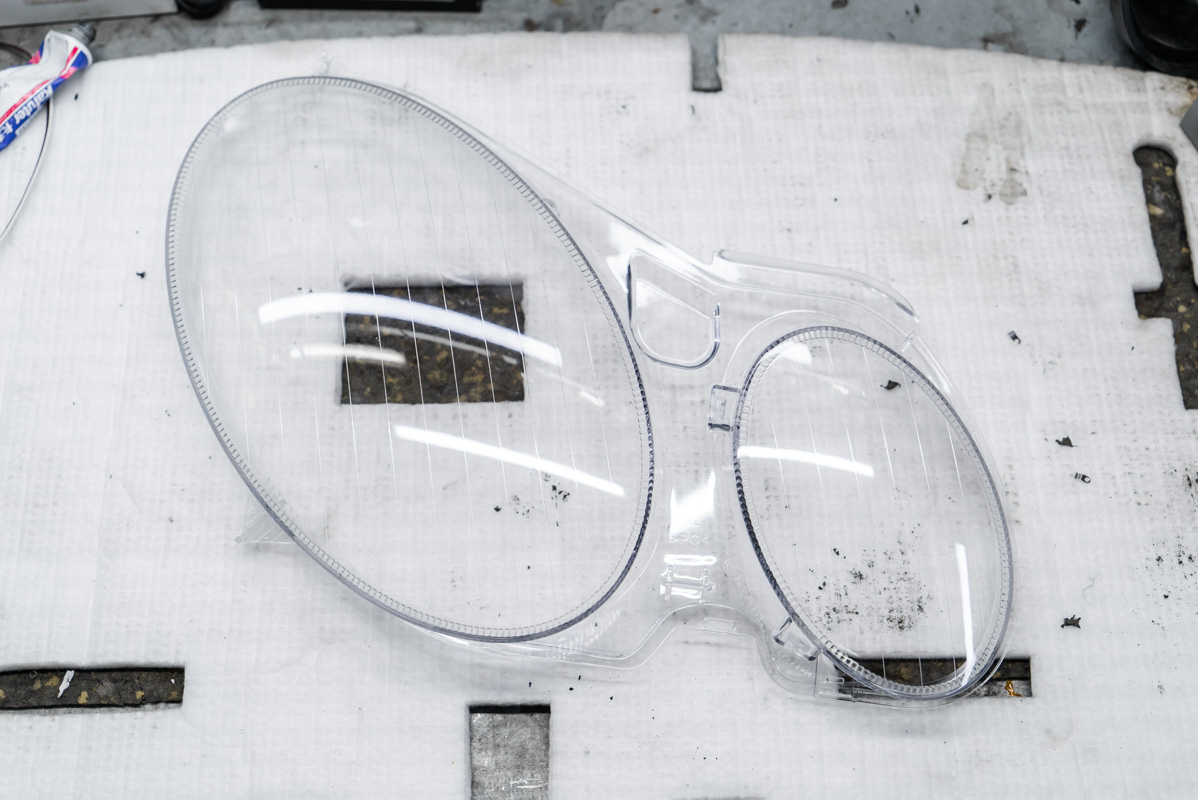

Замена стекол фар и линз на Мерседес 211 начинается с разбора лицевой части: мы скидываем бампер, после чем демонтируем обе фары и помещаем их по очереди в промышленную печь на разгерметизацию. Разобрав фары, удаляем старую штатную оптику и устанавливаем на ее место биксеноновые линзы Hella 2R без переходных рамок и доработки фар – новые модули встали на посадочные места идеально.
Герметизируем фары мы уже с новыми стеклами с использованием температурного герметика 3М, а после возвращения фар на автомобиль Mercedes-Benz W211 мы переходим к регулировке света – данная работа выполняется с помощью специального прибора, позволяющего выставить светотеневую границу относительно горизонта.

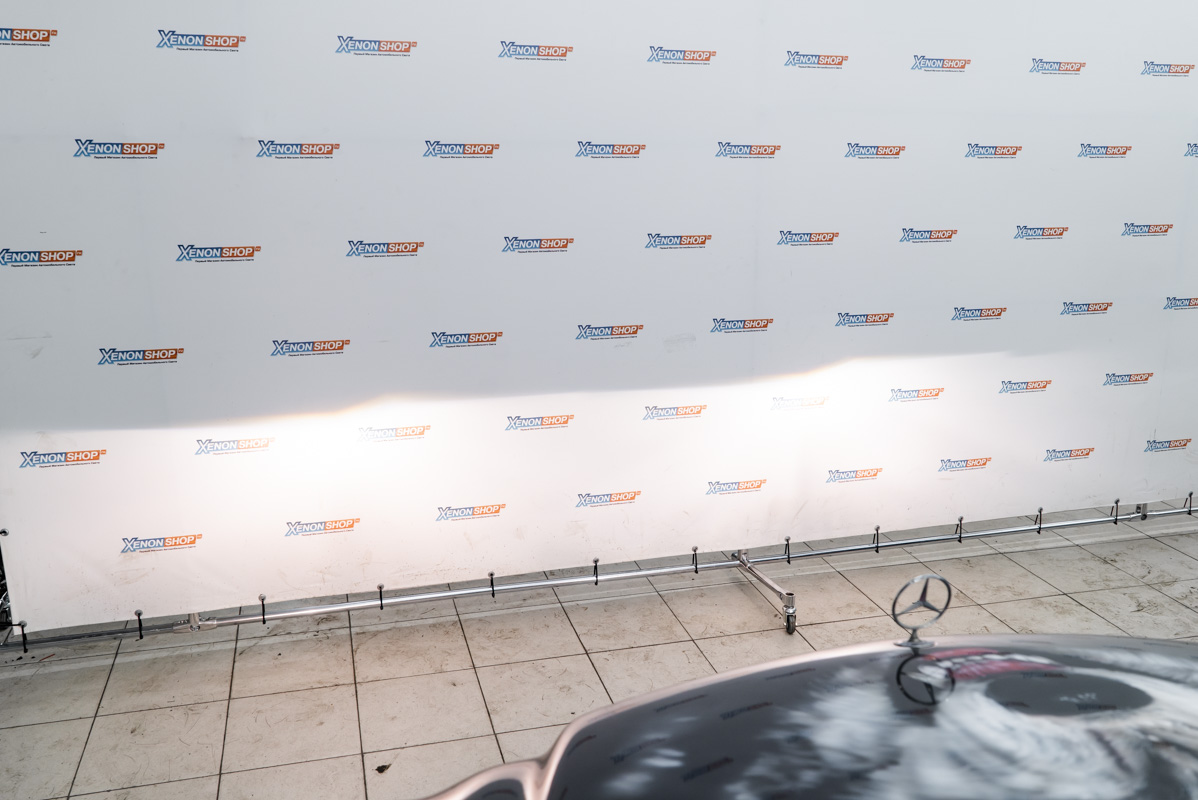

Закрыв капот, смотрим на итоговый результат. В исходном состоянии свет фар даже не отражался на стене, а теперь его много, но он не будет и слепить встречных водителей , так как боковая засветка у ксеноновых билинз Hella 2R слабая. Разумеется, новые стекла на фарах Mercedes W211 придали автомобилю более презентабельный вид, он сразу стал выглядеть аккуратно и стильно, но, конечно, в вопросе головного света красота уходит на второй план после безопасности и комфорта.
Предохранители и реле Mercedes W211, 2002 — 2009
Большинство цепей питания электрооборудования немецкого седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом, в салоне и в багажнике.
Рассмотрены схемы Мерседес W211 3-го поколения E-класса (E230) 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.
В моторном отсеке
В подкапотном пространстве расположен один монтажный блок, который находится справа. Он отмечен на картинке выше красной точкой.
| Схема элементов в блоке моторного отсека Mercedes W211 | ||
|---|---|---|
| № | Реле | |
| I | Система управления двигателем | |
| K | Основные цепи зажигания 1 | |
| L | Стартер | |
| M | Насос КПП — (секвентальная МКПП) | |
| N | Основные цепи зажигания 2 | |
| O | Гудок | |
| P | Основные цепи зажигания 3 | |
| R | Реле воздушного насоса/реле электродвигателя вентилятора масло охладителя | |
| S | Компрессор активной подвески | |
| T | Нет (01/06/06^) | |
| № | Предохранители | Ток, А |
| F53a | Реле звукового сигнала | 15 |
| F53b | 15 | |
| F54a | Прикуриватель, реле отключения нагрузки (^31/05/06) | 15 |
| F54b | Предохранитель прикуривателя, реле отключения нагрузки (^31/05/06) | 15 |
| F43 | Система управления двигателем, многофункциональный блок управления 2 | 15 |
| F44 | Электронный блок управления двигателем (ECM) (271, 272, 273, 646, 647, 648), форсунки LPG (271,01/06/05^) | 15 |
| F45 | Блок управления системы активной подвески (задняя ось), переключатель выбора передач КПП (^31/05/06) | 7,5 |
| F46 | Электронный блок КПП (АКПП, секвентальная МКПП) | 7,5 |
| F47 | Электронный блок ABS | 20 |
| F48 | Электронный блок управления SRS, преднатяжители ремней безопасности (01/06/05^) | 7,5 |
| F49 | Электронный блок управления SRS, датчик наличия пассажира на сиденье, реле привода подголовников (01/06/05^) | 7,5 |
| F50 | Телефон | 5 |
| F51 | — | |
| F52 | Электродвигатель вентилятора системы охлаждения (01/06/06^), комбинация приборов, лампа подсветки вещевого ящика, блок управления корректором фар (модели с ксеноновыми фарами), выключатель освещения | 7,5 |
| F55 | Телефон | 7,5 |
| F56 | Электродвигатель очистителя лобового стекла | 40 |
| F57 | Дизель: Электронный блок управления двигателем | 25 |
| F58 | Катушки зажигания — (112, 113, 156 двигатели) | 15 |
| F59 | Реле стартера (^31/05/06) | 15 |
| F60 | Электродвигатель вентилятора маслоохладителя двигателя — (E55, E63) | 10 |
| F61 | Насос системы подачи воздуха на выпуск- (112, 113, 642.920 двигатели — кроме E55) | 40 |
| F62 | Не используется (01/06/06^) | |
| F63 | ||
| F64 | Выключатель освещения, комбинация приборов, электронный блок управления кондиционером, блок управления электрооборудованием рулевой колонки (^31/05/06) | 7,5 |
| F65 | Электромагнитный блок управления замком зажигания, блок управления замком рулевой колонки | 20 |
| F66 | Фары | 7,5 |
| F67 | Выключатель стоп-сигналов (датчик положения педали тормоза) | 5/10 |
