Как отрегулировать сцепление на ваз 2121

Как отрегулировать сцепление на ваз 2121

В приводе выключения сцепления выполняются следующие регулировки:

  • устанавливается зазор 0,1-0,5 мм между толкателем и поршнем главного цилиндра (см. рис. 3-2). Этот зазор, необходимый для полного выключения сцепления, регулируется ограничителем 5 педали сцепления. Зазор определяется свободным ходом педали, равным 0,4-2 мм;
  • свободный ход толкателя вилки выключения сцепления равный 4-5 мм, регулируется гайкой 5 (рис. 3-3), которая фиксируется контргайкой 6. Вели-чина свободного хода толкателя контролируется специальным шаблоном.

После выполнения указанных регулировок свободный ход педали сцепления, до начала выключения сцепления, должен составлять 25-35 мм.

Как отрегулировать сцепление на ваз 2121

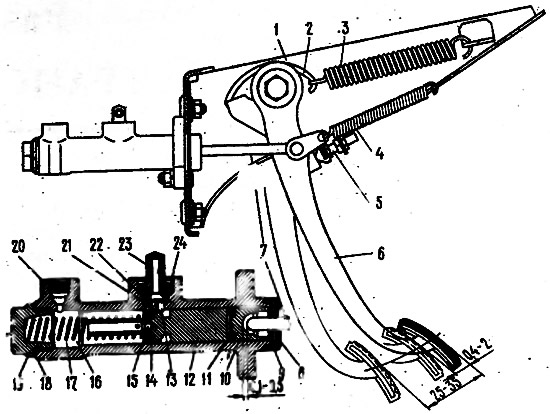

Рис. 3-2. Педаль и главный цилиндр привода выключения сцепления: 1 — кронштейн педалей сцепления и тормоза; 2 — крючок; 3 — пружина сервопривода сцепления; 4 -оттяжная пружина педали сцепления; 5 — ограничитель хода педали сцепления; 6 — педаль сцепления, 7 — толкатель; 8 — защитный колпачок; 9 — стопорное кольцо; 12 — поршень толкателя; 11 — уплотнительное кольцо; 12 — поршень главного цилиндра; 13 — впускное отверстие; 14 — уплотнительное кольцо (кольцевой клапан); 15 — перепускное отверстие поршня; 16 — рабочая полость цилиндра; 17 — возвратная пружина поршня; 18 — прокладка, 19 — пробка, 20 — корпус главного цилиндра; 21 — перепускное (компенсационное) отверстие; 22 — прокладка штуцера; 23 — штуцер; 24 — стопорная шайба

Как отрегулировать сцепление на ваз 2121

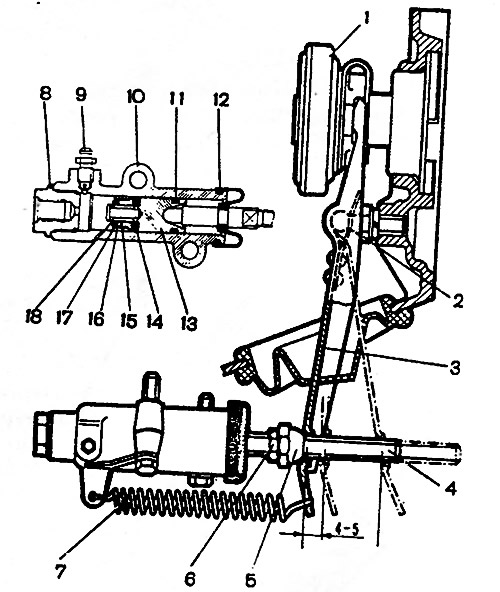

Рис. 3-3. Рабочий цилиндр и вилка выключения сцепления: 1 — подшипник выключения сцепления, 2 — шаровая опора; 3 — вилка выключения сцепления; 4 — толкатель; 5 — регулировочная гайка, 6 — контргайка; 7 — оттяжная пружина; 8 — пробка корпуса; 9 — штуцер для прокачки; 10 — корпус цилиндра; 11 — уплотнительное кольцо; 12 — защитный колпачок; 13 — поршень; 14 — уплотнитель; 15 — тарелка; 16 — пружина; 17 — опорная шайба; 18 — стопорное кольцо

Примечание.
На автомобили с 2009 года выпуска устанавливают рабочий цилиндр сцепления с автоматической регулировкой свободного хода по мере износа.

Педаль, главный и рабочий цилиндры привода выключения сцепления

1 – регулировочная гайка;
2 – контргайка;
3 – оттяжная пружина;
4 – корпус рабочего цилиндра;
5 – пробка корпуса;
6 – штуцер для прокачки;
7 – поршень;
8 – уплотнитель;
9 – толкатель;

10 – вилка выключения сцепления;
11 – шаровая опора вилки;
12 – корпус главного цилиндра;
13 – пробка;
14 – поршень главного цилиндра;
15 – толкатель главного цилиндра;
16 – ограничитель хода педали сцепления;
17 – педаль сцепления

Зазор между толкателем и поршнем главного цилиндра, необходимый для полного выключения сцепления, должен составлять 0,1–0,5 мм. Для регулировки…

Как отрегулировать сцепление на ваз 2121

…ключом «на 10» ослабляем контргайку ограничителя хода педали сцепления, удерживая ограничитель ключом той же размерности (педальный узел для наглядности снят).

Вращая ограничитель, добиваемся требуемого зазора.

При этом свободный ход педали сцепления составляет 0,4–2,0 мм.

Свободный ход толкателя рабочего цилиндра должен быть 4–5 мм. Для его определения применяем простой шаблон, в качестве которого используем, например, карандаш.

Снимаем оттяжную пружину и упираем торец карандаша в бобышку нижнего крепления рабочего цилиндра сцепления. На карандаше наносим одну метку напротив конца вилки (прижатой к регулировочной гайке), а вторую метку – правее, на расстоянии 5 мм от первой.

Отводим вилку выключения сцепления назад до упора, то есть выбираем свободный ход толкателя рабочего цилиндра (передний карданный вал для наглядности снят).

При нормальном свободном ходе толкателя вилка встанет напротив второй метки. В противном случае необходима регулировка:

ключом «на 13» отворачиваем контргайку, удерживая регулировочную гайку ключом «на 17»;

удерживая пассатижами толкатель, вращаем регулировочную гайку, добиваясь нормального свободного хода толкателя. Законтриваем соединение.

После регулировок свободный ход педали сцепления до момента начала его выключения должен составлять 25–35 мм.

Окончательно проверяем работу сцепления при работающем двигателе: при выжатом сцеплении передачи должны переключаться легко, а автомобиль – трогаться при отпускании педали от пола на одну-две трети ее хода.

Видео

Конструктивные особенности и возможные неисправности сцепления были рассмотрены в статье – «Особенности и неисправности сцепления».

Регулировка привода сцепления нужна после замены деталей сцепления или в результате естественного износа сопрягаемых деталей (накладок ведомого диска, незначительных потертостей и деформации металлических деталей привода).

Не отрегулированный привод сцепления приводит к преждевременному износу деталей трансмиссии.

Как отрегулировать сцепление на ваз 2121

Зазор между толкателем и поршнем главного цилиндра, необходимый для полного выключения сцепления, должен составлять 0,1–0,5 мм.

Как отрегулировать сцепление на ваз 2121

2. Для регулировки ключом «на 10» ослабляем контргайку ограничителя хода педали сцепления, удерживая ограничитель ключом той же размерности (педальный узел для наглядности снят).

Вращая ограничитель, добиваемся требуемого зазора.

При этом свободный ход педали сцепления составляет 0,4–2,0 мм.

Свободный ход толкателя рабочего цилиндра должен быть 4–5 мм.

Как отрегулировать сцепление на ваз 2121

3. Для его определения применяем простой шаблон, в качестве которого используем, например, карандаш.

Работу проводим на смотровой канаве или подъемнике.

Снимаем оттяжную пружину и упираем торец карандаша в бобышку нижнего крепления рабочего цилиндра сцепления.

На карандаше наносим одну метку напротив конца вилки (прижатой к регулировочной гайке), а вторую метку – правее, на расстоянии 5 мм от первой.

Отводим вилку выключения сцепления назад до упора, то есть выбираем свободный ход толкателя рабочего цилиндра (передний карданный вал для наглядности снят).

Читайте так же:
Регулировка главной пары на шеви ниве

Как отрегулировать сцепление на ваз 2121

4. При нормальном свободном ходе толкателя вилка встанет напротив второй метки. В противном случае необходима регулировка:

— ключом «на 13» отворачиваем контргайку, удерживая регулировочную гайку ключом «на 17»;

— удерживая пассатижами толкатель, вращаем регулировочную гайку, добиваясь нормального свободного хода толкателя.

После регулировок свободный ход педали сцепления до момента начала его выключения должен составлять 25–35 мм

Окончательно проверяем работу сцепления при работающем двигателе: при выжатом сцеплении передачи должны переключаться легко, а автомобиль – трогаться при отпускании педали от пола на одну — две трети ее хода.

Регулируем сцепление на Нива Шевроле своими руками: видео внутри

Регулировка сцепления на Шевроле Нива

Механическая коробка на Шевроле Нива оснащёна сухим сцеплением с гидравлическим приводом.

Видео ниже расскажет о регулировке сцепления:

Регулировка сцепления на Ниве Шевроле

Знание конструкционного устройства механизма даёт основание приступить к самостоятельной процедуре регулировки.

Процесс считается неизбежным этапом ремонта в случае:

  • Превышение нормативного хода педали, что приводит к неполному выключению сцепления. При этом ведомый диск не полностью прилегает своей плоскостью к маховику. Ситуация сводится к интенсивному износу накладки.
  • Малый свободный ход становится причиной пробуксовки феррадо (накладки), то есть неполному прижатию диска. При этом снижается крутящий момент и падение мощности двигателя.
  • Появление рывка, скрипа, шума, удара в трансмиссии при резком включении сцепления, трогаясь с места.

Эпизоды, так или иначе, свидетельствуют о неправильной регулировке хода педали и выжима подшипника. А это приводит к снижению ресурса ведомого диска.

Алгоритм регулировки

  1. Итак, перед началом процесса регулировки, следует выключить зажигание. Процедура эта исключает случайную вспышку под поршнем и произвольный запуск двигателя.
  2. Переведя рычаг коробки в нейтральную позицию, между толкателем и главным цилиндром устанавливается зазор в рамках 0,1–0,5 мм . Такой маленький зазор достаточен для выключения диска (ведомого) из зацепления. Он регулируется ограничителем хода педали.

Рычаг КПП в салоне Нива Шевроле

Переведите рычаг в нейтральное положение.

Таким образом, перед выжимом сцепления, перемещение педали будет в пределах 25–35 мм . Работы целесообразно производить в смотровой яме или под подъёмником, если таковой есть.

Особенности сцепления на На Нива Шевроле

Механизм сцепления на Нива Шевроле усилен утолщённым, большего диаметра диском со сдвоенными демпферными пружинами.

То есть гидравлическое сцепление компенсирует возможный износ накладок (фрикционных) автоматически.

Корзина сцепления в сборе на Шевроле Нива

Корзина сцепления в сборе.

Нажимной и ведомый диск балансируется в сборе и называются корзиной или фасонной чашкой. Узел размещается в литом алюминиевом кожухе с креплением широкой плоскостью к двигателю. Ведущий (нажимной) диск заменяется только при сильном износе плоскости касания или дефекте пружин.

Сцепление Нива Шевроле саморегулируется автоматически рабочим цилиндром. Опуская незначительные детали, узел при необходимости ремонта, заменяется в сборе.

Компоненты

Старый Valeo и новый Luk диски сцепления на Шевроле Нива

Диск сцепления на Шевроле Нива

Ведомый диск с наклёпанной фрикционной накладкой располагается между маховым колесом и ведущим диском фасонной чашки. Шлицевая втулка диска свободно сидит на первичном валу. Заменяется при износе, если толщина накладки уменьшается до 0,2 мм и заклёпки начинают оставлять царапины на нажимном диске. Причиной могут стать осевое биение, ослабление заклёпок, трещины, поломки, задиры на теле фрикционного материала.

Устанавливается выпирающей частью ступицы в направлении фасонной корзины. При этом центрирующий штифт должен совместиться с отверстием ступицы.

Штампованная фигурная вилка выключения сцепления имеет углубление под шаровую опору, двумя концами упирается в муфту выжимного подшипника. Концы вилки, периодически изнашиваясь, реставрируются путём наваривания на них подушек до толщины заводского образца.

Выжимной подшипник герметичен, не обслуживаемый, без требования промывки. Перемещается по цилиндрической части втулки. Появление шума, свиста в момент выжима свидетельствует о необходимости замены подшипника.

Педальный узел соединён с главным цилиндром, расположенным в моторном отсеке. Вместе с толкателем составляет один узел с поршнем главного узла.

Главный, рабочий гидравлические механизмы сообщаются посредством стальной трубки и армированного рукава. Рабочий цилиндр при помощи кронштейна, крепится на картере сцепления.

С нажатием педали, поршень главного создаёт давление жидкости, которое заставляет толкатель и вилку перемещать муфту выжимного подшипника.

Гидропривод работает на тормозной жидкости марки ДОТ-4 , запас которой содержится в бачке и имеет сообщение с главным посредством шланга. Прокачку гидравлики предусматривает штуцер, размещённый на цилиндре (рабочем).

Замена главного цилиндра

Новый главный цилиндр сцепления на Шевроле Нива

Новый главный цилиндр сцепления под капотом.

  1. Откачивание из бачка тормозной жидкости резиновой грушей.
  2. Отворачивание трубки, снятие шланга со штуцера и отворачивание гайки крепления и съём цилиндра.

Установка нового выполняется с соблюдением этапов в обратной последовательности.

Не упустите момент фиксации толкателя педали с галтелью (выемкой) на поршне цилиндра, прокачка гидропривода.

Как отрегулировать сцепление на ниве 2121

Регулировка сцепления на ниве 21214

Неисправности сцепления Нивы Шевроле делятся на две группы. Одни можно устранить за счет регулировки механизма, вторые же требуют замены деталей или узла в целом.

При этом поломки первой категории имеют свойство быстро переходить во вторую.

Детали несвоевременно отрегулированного сцепления быстро изнашиваются и требуют замены. Неотрегулированный привод сцепления доставляет неудобства при управлении автомобилем – появляются затруднения при переключении скоростей или рывки, когда машина трогается с места.

Это вредит двигателю и коробке переключения передач. Поэтому задача водителя – правильно диагностировать и устранить проблему в работе сцепления.

Читайте так же:
Регулировка кулисы переключения передач шевроле авео

Когда нужно регулировать?

Регулировать свободный ход педали и прокачивать гидропривод необходимо в следующих случаях:

  • Слишком большой ход педали. В этом случае сцепление выключается не полностью («ведет»). Это приводит к затрудненному переключению передач и интенсивному износу фрикционной накладки на ведомом диске.
  • Малый ход сцепления. В этом случае диск пробуксовывает, особенно при сильной нагрузке на трансмиссию (движение в гору, на повышенной передаче).
  • Рывки, стуки или скрипы при переключении передач или в моменты, когда машина трогается с места.

Важно: эксплуатация авто с неправильно отрегулированным или «завоздушенным» приводом сцепления приводит к ускоренному износу деталей КПП.

Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа. Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали.

Как отрегулировать своими руками?

Для регулировки механизма понадобятся ключи на 10, 13 и 17, пассатижи и карандаш. Операция выполняется на подъемнике или смотровой яме. Порядок работ следующий:

  • Ключом на 10 открутить контргайку ограничителя хода педали.
  • Вращая гайку, выставить свободный ход в пределах 0,4-2 мм.
  • Затянуть контргайку.

Затем нужно спуститься под машину и отрегулировать свободный ход толкателя в пределах 4-5 мм (чтобы открутить гайки, нужны ключи на 13 и 17). Проверка выполняется следующим образом:

  • Пассатижами снять оттяжную пружину вилки сцепления.
  • Упереть карандаш в бобышку нижнего крепления рабочего цилиндра.
  • Сделать две от напротив вилки и на 5 миллиметров правее.
  • Отвести вилку до упора назад, выбрав свободный ход толкателя.
  • Вилка должна остановиться строго напротив метки на карандаше.

Если зазор не соответствует номинальному, нужно отпустить контргайку и, вращая гайку, добиться требуемых параметров.

При правильной регулировке сцепление начинает отключаться при ходе педали 25-35 миллиметров.

Окончательная проверка выполняется при заведенном двигателе. Если все сделано правильно, передачи легко переключаются, а машина начинает трогаться, если педаль отпустить примерно на ⅓ – ⅔ хода.

Как прокачать?

Перед регулировкой механизма нужно прокачать гидропривод. Для этого понадобится тормозная жидкость, емкость и гибкая трубка, внутренний диаметр которой соответствует размеру штуцера и накидной ключ на 10. Процесс прокачки похож на удаление воздуха из тормозной системы. Как и случае с тормозами, работа выполняется с помощником. Один человек должен по команде нажимать и отпускать педаль, а второй – открывать и закрывать штуцер.

Главный показатель жидкости

Марка жидкостиИзготовительНормативный документ
Тосол-ТС FelixТУ 2422-006-36732629
Cool Stream StandardТУ 2422-002-13331543
Cool Stream PremiumОАО «Техноформ», г Климовск, Московская обл.ТУ 2422-001-13331543
АНТИФРИЗ SINTECЗАО «Обнинскоргсинтез», г. ОбнинскТУ 2422-047-51140047
ООО «ТЦ Тосол-Синтез», г ДзержинскТУ 2422-068-36732629
АНТИФРИЗ (ТОСОЛ) ЛОНГЛАЙФЗАО «Делфин Индастри», г. ПушкиноТУ 2422-163-04001396

Кондиционер заправлен озонобезопасным фреоном R 134 «А» Количество — 0,4 кг

В системе кондиционирования используется масло ATMOSGU10.

Жидкость ГРЖ-12 Передний амортизатор — 0,12 л Задний амортизатор — 0,195 л.

Самая важная характеристика, на которую нужно обращать внимание при выборе смазывающего состава, – это его вязкость. Если речь идет о масле, то состав должен отвечать требованиям международных стандартов качества SAE J306

Данный вид сертификации был разработан в США и сегодня является общепринятым.

Определяясь, какое масло лить в мосты «Нивы» и другие узлы, нужно оценить вязкость состава. Согласно стандартам за этот показатель отвечает буква «W». Как правило, такой символ указывается на составах сезонного типа. Если на упаковке есть буква «W», то это говорит о том, что жидкость можно использовать в зимнее время. При отсутствии данного символа применять масло допускается только в условиях плюсовой температуры окружающей среды.

Также в продаже есть всесезонные составы. Это так называемые загущенные масла. Они обладают характеристиками как летних, так и зимних смазочных составов.

Не менее важно обратить внимание на эксплуатационные свойства масел. В этом случае также есть определенные стандарты (API). Также, решая, какое масло лить в «Ниву», стоит учесть его состав

Также, решая, какое масло лить в «Ниву», стоит учесть его состав.

Разумеется, логично предположить, что чем натуральнее состав, тем лучше он будет. Данный факт подтверждается уникальными свойствами масел этого типа. При использовании минеральных составов соприкасающиеся детали будут разрушаться намного медленнее. Кроме этого так называемые натуральные составы обладают прекрасными антикоррозийными свойствами.

Также, выбирая, какое масло лить в раздатку «Нивы» или двигатель авто, стоит учесть, что минеральные составы нельзя применять в холодное время года. Это объясняется тем, что данный тип смазочного состава начинает сильно густеть при температуре менее -15 градусов. Из-за этого механизмы не могут функционировать нормально. Использование таких масел может привести к тому, что силовой агрегат придется разогревать намного дольше.

А еще интересно: Нива Шевроле и Нива 2121: основные отличия владения этими авто

Еще один минус минеральных составов заключается в том, что они иногда выгорают. Соответственно, смазочные характеристики жидкости падают. Это приведет к тому, что узлы начнут значительно быстрее изнашиваться, повысится расход топлива. В редких случаях может произойти даже порча силового агрегата. Таким образом, применять составы минерального типа рекомендуется только при не очень низких температурах и для машин с маленьким пробегом.

Читайте так же:
Регулировка электро клапана на ниве

Замена сцепления на ниве без помощника, в одно лицо

Регулировка сцепления на ниве 21214

Сразу после нового года, 7 января я наконец-то поменял сцепление на ниве, заодно сменил главный и рабочий цилиндры сцепления. Замена сцепления на ниве и на моноприводе совершенно разные по трудоемкости задачи. Я свое сцепление менял два дня, правда попутно сделав еще много чего. Крайне желательно позвать друга на помощь. Мне удалось все сделать одному, но в следующий раз постараюсь делать это с помощником.

Итак, начинаем наш нелегкий путь. Замена сцепления на ниве в полтора раза более заморочистое занятие, чем на обычном кредито-переднем приводе. У Нивы есть еще раздаточная коробка и два карданных передачи, все это прикручено между собой и к КПП. На фото видно, что передний кардан уже снят.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Замена датчика детонации

Если он требует замены, то необходимо в кратчайшие сроки приобрести новый прибор и установить его. Всех автолюбителей в первую очередь интересует цена нового устройства. Она невысокая и зависит от марки автомобиля и от того, в какой стране деталь произведена.

Вас заинтересует эта статья —

Таким образом, датчик детонации – это простой прибор, между тем, очень нужный для электронной системы управления. Определить его неисправность несложно, проверить можно самостоятельно, даже в условиях сел и деревень.

Недорогим будет и произвести замену датчика

Неважно, будет это сделано у специалиста или же самостоятельно

Как проверить датчик детонации?

К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний заметить это сможет только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль будет продолжать работать в том же режиме, заводиться без каких-либо признаков поломки.

В этот момент необходимо помнить, что этот прибор не является механическим, он часть электронной системы, поэтому и поломка считается электронной.

Неисправность датчика детонации может случиться по ряду различных причин, среди которых:

  • Произошла поломка внутри самого датчика.
  • Замыкание.
  • Оборвался сигнальный провод или экранирующая оплетка.
  • Поломка блока управления двигателя.

Но те, кто не ищут легких путей, всегда смогут осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит по следующей схеме:

  1. Во-первых, снимаем защиту в гараже. Работать предстоит непосредственно с блоком двигателя.
  2. Теперь исключаем обрыв сигнального провода и экранизирующей оплетки. Если он оборван или оборвана оплетка, нужно проверить крепление вилки и розетки датчика. Целостность оплетки нужно проверять обязательно.
  3. Если обрыв исключен, производят оценку самой розетки. Возможно, что ее соединение неисправно и требует замены.
  4. Обнаружить неисправности самого прибора можно с помощью вольтметра. При этом машина должна быть заведена и находиться на холостом ходу.
  5. Также нужно проверить состояние контактов устройства.

Производить проверку самостоятельно можно несколько иначе. Для этого необходим прибор мультиметр . Этот прибор очень часто встречается у автолюбителей.

Выставляем диапазон в 200 мВ , положительный и отрицательный провод присоединяем к выводу датчика и к металлическому кольцу соответственно. Не стоит путать массу и сигнальный вывод! Теперь нужно ударить по нему чем-то металлическим, но не сильно. Датчик должен будет детонировать.

А еще интересно: ТОП 10 крутых товаров для Lada Niva 4х4 из Китая с Алиэкспресс. Тюнинг ВАЗ Нивы / Подборки, перечисления, топ-10, и так далее / iXBT Live

Можно проверить датчик другим прибором, который называется осциллограф . Он позволит более качественно изучить сигнал.

Теперь нужно не очень сильно постучать по датчику. Прибор покажет детонацию.

Ваз 2121 как прокачать сцепление на

Инструкции по ремонту и замене дисков сцепления нива 2121, порядок снятия и установки цилиндров нива 2131, ваз 2121. Гидропривод сцепления и прокачка Устройство сцепления Нива 2121, Нива 2131, ремонт своими руками ремонт трансмиссии сцепление, устройство, ремонт и обслуживание

Читайте так же:
Регулировка механизма переключения передач шевроле ланос

Работу проводим на подъемнике или смотровой канаве.

Проверяем уровень жидкости в бачке гидропривода сцепления нива 2131 и при необходимости доливаем жидкость.

Снимаем колпачок со штуцера рабочего цилиндра нива 2131.

Надеваем на штуцер прозрачный пластиковый шланг, конец которого опускаем в емкость с тормозной жидкостью.

Ключом «на 8» отворачиваем штуцер на 1/2–3/4 оборота.

При этом помощник резко нажимает на педаль сцепления нива 2121 и плавно отпускает до тех пор, пока не исчезнут пузырьки воздуха, выделяемые из шланга. При нажатой педали сцепления ваз 2121 заворачиваем штуцер, снимаем шланг и надеваем колпачок.

Сцепление Ваз 2121, Нива 2131

Устройство сцепления

Устройство сцепления Нива 2121, Нива 2131

Особенности сцепления

Особенности конструкции сцепления Нива 2121, Нива 2131

Привод включения и выключения сцепления

Регулировка включения и выключения сцепления Нива 2121, Нива 2131

Гидропривод сцепления и прокачка

Прокачка сцепления Нива 2121, Нива 2131

Бачок гидропривода

Замена бачка гидропривода сцепления Нива 2121, Нива 2131

Главный цилиндр сцепления

Замена главного цилиндра сцепления Нива 2121, Нива 2131

Рабочий цилиндр сцепления

Снятие и установка рабочего цилиндра сцепления Нива 2121, Нива 2131

Замена шлангов гидропривода сцепления

Снятие и установка гибкого шланга гидропривода сцепления Нива 2121, Нива 2131

Ведомый и ведущий диски

Снятие и установка ведомого и ведущего дисков сцепления Нива 2121, Нива 2131

Снятие и установка механизмов сцепления

Замена привода сцепления Нива 2121, Нива 2131

Узлы и устройство трансмиссии Ваз 2121, Ваз 2131

Обслуживание и эксплуатация коробки нива 2121. Инструкции по ремонту кардана, моста и привода колес нива 2131.

сцепление, устройство, ремонт и обслуживание
коробка передач, дефектовка и замена деталей
раздаточная коробка передач, осмотр и проверка
карданная передача, фото, ремонт своими руками
передний мост, установка и снятие
привод передних колес, замена
задний мост, обслуживание

Как прокачать сцепление на Нива Шевроле: фото и видео

Прокачку сцепления стоит производить тогда, когда сцепление не полностью включается.

Основы прокачки сцепления на видео ниже:

Прокачка сцепления на Шевроле Нива

Когда всё нужное для работы будет под рукой, то следует выполнить такие мероприятия:

  1. Открыть бачок, куда заливается жидкость, и наполнить его до горловины. Находится он в подкапотном пространстве.

Жидкость для прокачки сцепления

Прокачиваем сцепление нажатием и удерживанием педали

Контроллируем цвет жидкости и пузырьки воздуха

Проверка состояния сцепления

Перед пробной поездкой, проверьте как включаются скорости на выжатом сцеплении.

Чтобы проверить техническое состояние сцепления, потребуется:

  • При прогретом двигателе, который работает на холостом ходу, следует выжать педаль сцепления и включить передачу. В процессе не должно быть слышно никакого скрежета в коробке передач.
  • При разгоне автомобиля он должен набирать скорость пропорционально увеличению частоты вращения коленвала. Если мотор работает на высоких оборотах, а автомобиль при этом будет разгоняться не динамично, то значит, что сцепление пробуксовывает. Тут потребуется его ремонт.

Как определить необходимость прокачки сцепления

Определить это можно потому, что при включении любой передачи будет слышен скрежет в коробке.

Такая ситуация может стать свидетельством того, что в системе появился воздух. Произойти это может в результате замены как самой жидкости, так и деталей системы.

Чтобы выполнить такую работу самостоятельно, следует иметь набор инструментов, жидкость для замены, пустую ёмкость и трубку. Проводить работы будет удобно с помощником. Делать прокачку следует на смотровой яме или эстакаде.

Полезные рекомендации

Не следует постоянно держать ногу на педали сцепления при движении авто.

В таком случае диск будет пробуксовывать и быстрее изнашиваться. И также и выжимной подшипник будет работать в нагрузку, в результате чего его ресурс сократится. По этой же самой причине не следует долго держать выжатой педаль сцепления. Это может происходить, например, в пробке.

Выводы

Зная эти моменты, вы можете самостоятельно определить качество работы сцепления, а также при необходимости прокачать его.

Ваз 2121 прокачка сцепления — ВАЗ Автотрек

Уважаемые посетители сайта «Автотрек»! Будем вам очень благодарны за комментарии к видео ролику «Ваз 2121 прокачка сцепления», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

Ох ты ж ёпт Лучше поеду к мастерам менять. Кстати, Мурат Тхагалегов порадовал =

27.10.2016 — 11:50 Дмитрий Завертайло

Спасибо Видео очень помогло

03.10.2016 — 20:26 Станислав Малов

Парни, а вы уверены, что Ехеdy, штатно ставится на заводе? Если такое случится, то это будет чудо Кстати, где сцепу данную брали? Себе хочу , т. к. это лучший вариант на Ниву.

11.09.2016 — 09:29 Олег Петрович

Спасибо за видео, всё доступно объяснили и главное без матов. Удачи

07.09.2016 — 04:18 Juan Sandoval

Привет , я из Венесуэлы , я хотел бы знать, как поставить правильный диагноз муфты или насос ? . Это не работает сцепление, но если я начну двигатель с передачей в 1 , двигатель включается и начинается. По этой причине , я не знаю, что станет то, что поврежден : сцепление или насос ?

19.08.2016 — 22:04 Антон Александрович Мелков

Читайте так же:
Регулировка штока вакуумного усилителя тормозов на ниве

20.07.2016 — 22:40 Valerii Kostin

Видео хорошее, а сосветом проблеммы что-ль?

10.07.2016 — 16:09 Алина Филиппова

День добрый Включаю любую передачу . машина как стояло на мес те так и стоит. колеса вобще не крутятся

21.06.2016 — 17:16 Vlad N

Просто и доходчиво спасибо респект

09.06.2016 — 16:04 mike che

вопрос- стоит ставить 215мм сцепления 21214М на старую ниву?

26.05.2016 — 23:34 Николай Николаев

Я в такой печали — та же фигня — начинает подбуксовывать, а делать придется без ямы на чурках.

Устройство сцепления Нива 2121, Нива 2131, ремонт своими руками

2121, 2131

ремонт

трансмиссия

сцепление

Трансмиссия Ваз 2121, Нива 2131.

Инструкции по ремонту и замене дисков сцепления нива 2121, порядок снятия и установки цилиндров нива 2131, ваз 2121. сцепление, устройство, ремонт и обслуживание, Обслуживание и эксплуатация коробки нива 2121. Инструкции по ремонту кардана, моста и привода колес нива 2131.

Устройство сцепления Нива 2121, Нива 2131, ремонт своими руками

Количество строк: 5101520253050100Все

Устройство сцепления Нива 2121, Нива 2131
Особенности конструкции сцепления Нива 2121, Нива 2131
Регулировка включения и выключения сцепления Нива 2121, Нива 2131
Прокачка сцепления Нива 2121, Нива 2131
Замена бачка гидропривода сцепления Нива 2121, Нива 2131
Замена главного цилиндра сцепления Нива 2121, Нива 2131
Снятие и установка рабочего цилиндра сцепления Нива 2121, Нива 2131
Снятие и установка гибкого шланга гидропривода сцепления Нива 2121, Нива 2131
Снятие и установка ведомого и ведущего дисков сцепления Нива 2121, Нива 2131
Замена привода сцепления Нива 2121, Нива 2131

Ремонт трансмиссии Ваз 2121, Нива 2131

сцепление, устройство, ремонт и обслуживание
коробка передач, дефектовка и замена деталей
раздаточная коробка передач, осмотр и проверка
карданная передача, фото, ремонт своими руками
передний мост, установка и снятие
привод передних колес, замена
задний мост, обслуживание

Регулировка включения и выключения сцепления Нива 2121, Нива 2131

Педаль, главный и рабочий цилиндры привода выключения сцепления ваз 2121

1 – регулировочная гайка; 2 – контргайка; 3 – оттяжная пружина; 4 – корпус рабочего цилиндра; 5 – пробка корпуса; 6 – штуцер для прокачки; 7 – поршень; 8 – уплотнитель; 9 – толкатель; 10 – вилка выключения сцепления; 11 – шаровая опора вилки; 12 – корпус главного цилиндра; 13 – пробка; 14 – поршень главного цилиндра; 15 – толкатель главного цилиндра; 16 – ограничитель хода педали сцепления; 17 – педаль сцепления

Зазор между толкателем и поршнем главного цилиндра нива 2131, необходимый для полного выключения сцепления, должен составлять 0,1–0,5 мм. Для регулировки…

…ключом «на 10» ослабляем контргайку ограничителя хода педали сцепления, удерживая ограничитель ключом той же размерности (педальный узел для наглядности снят).

Вращая ограничитель, добиваемся требуемого зазора. При этом свободный ход педали сцепления составляет 0,4–2,0 мм. Свободный ход толкателя рабочего цилиндра нива 2121 должен быть 4–5 мм. Для его определения применяем простой шаблон, в качестве которого используем, например, карандаш.

Работу проводим на смотровой канаве или подъемнике.

Снимаем оттяжную пружину и упираем торец карандаша в бобышку нижнего крепления рабочего цилиндра сцепления ваз 2131. На карандаше наносим одну метку напротив конца вилки (прижатой к регулировочной гайке), а вторую метку – правее, на расстоянии 5 мм от первой.

Отводим вилку выключения сцепления назад до упора, то есть выбираем свободный ход толкателя рабочего цилиндра (передний карданный вал для наглядности снят).

При нормальном свободном ходе толкателя вилка встанет напротив второй метки. В противном случае необходима регулировка:

ключом «на 13» отворачиваем контргайку, удерживая регулировочную гайку ключом «на 17»;

удерживая пассатижами толкатель, вращаем регулировочную гайку нива, добиваясь нормального свободного хода толкателя. Законтриваем соединение. После регулировок свободный ход педали сцепления до момента начала его выключения должен составлять 25–35 мм. Окончательно проверяем работу сцепления при работающем двигателе нива 2121: при выжатом сцеплении передачи должны переключаться легко, а автомобиль нива 2131 – трогаться при отпускании педали от пола на одну-две трети ее хода.
