8. Техническое обслуживание мотокультиватора Крот

8. Техническое обслуживание мотокультиватора Крот

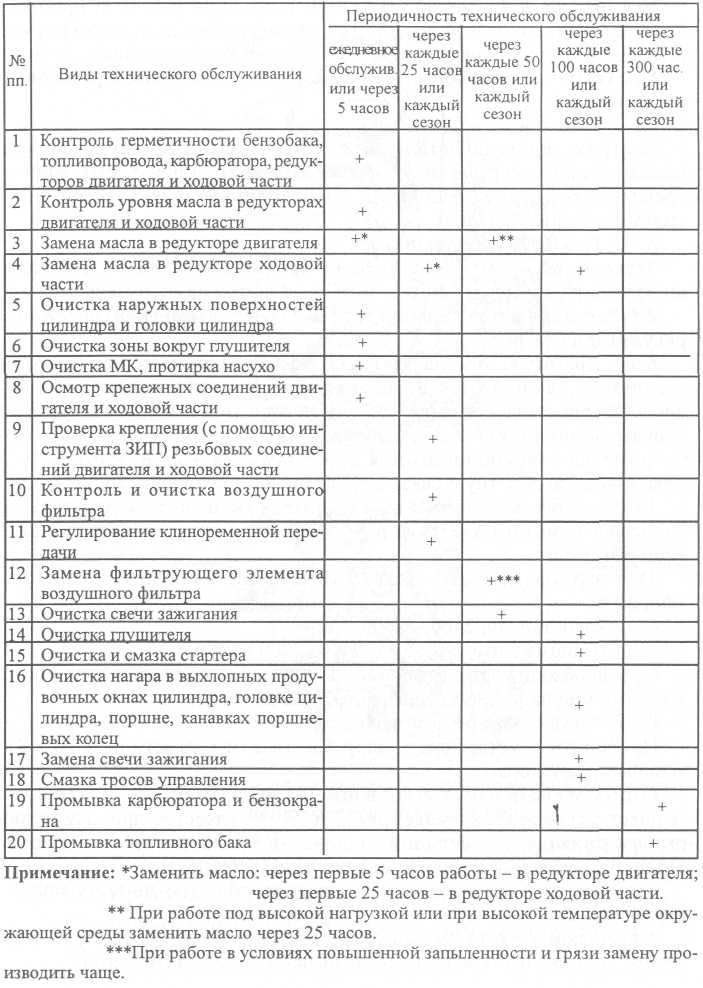

Виды и периодичность технического обслуживания мотокультиватора Крот.

8.5. Регулирование клиноременной передачи.
Правильное регулирование клиноременной передачи обеспечит надежную работу сцепления и необходимую долговечность клинового ремня.
Основное натяжение клинового ремня производить при выключенном сцеплении перемещением двигателя 10 (рис. 9) вдоль рам 25 (по стрелке Д). Предварительно вывернув винты 21, 24 с шайбами 20, 22, 23, снять кожух 19 и ослабить четыре гайки 26 крепления двигателя к рамам. Натяжение должно быть максимальным, но не вызывать вращение роторов. Контроль регулирования можно производить медленной прокруткой двигателя с помощью стартера.
Дополнительное натяжение осуществляется с помощью натяжного ролика путем изменения положения винта 4. Перед началом регулирования винт 4 должен быть ввернут до упора. В этом положении при работающем двигателе включить сцепление и проверить работоспособность МК с полной нагрузкой. В случае проскальзывания ремня увеличить натяжение ролика путем выворачивания винта 4. Законтрить винт 4 гайкой 3. Произвести регулирование положения упора 13. ослабив гайку крепления. Упор не должен касаться наружной поверхности клинового ремня. Допустимый зазор И должен быть в пределах 1. 3 мм.
Допускается эксплуатация клинового ремня с трещинами на внутреннем диаметре.
ВНИМАНИЕ! При закреплении двигателя следить за расположением шкивов 11,15 клиноременной передачи. Шкивы должны располагаться в одной плоскости. Допустимое отклонение не более 1 мм.
При установке кожуха 19 ограничительная скоба Г (на внутренней поверхности кожуха) не должна касаться наружной поверхности клинового ремня при фиксации рычага 1 фиксаторам 2. Допустимый зазор Б должен быть в пределах 1 . 3 мм.

Для осмотра магнето 7 (рис. 8) снять кожух спиральный 6 (рис. 10), стакан 2, отвернуть гайку маховика. Установить съемник маховика на маховик, закрепить тремя винтами. Вворачивая болт Ml0x20 (из ЗИП) в съемник, снять маховик.
Произвести визуальный осмотр магнето, при ослаблении винтов крепления магнето и несовпадении рисок "а" и "б" на магнето 7 и картере 8 совместить их, закрепить винты. При необходимости демонтажа магнето разъединить электрический соединитель 3, с помощью отвертки освободить провода с наконечниками из штепсельной колодки магнето, вывернуть наконечник свечи 5 из провода 4. Снять магнето 7 с проводами с посадочного места картера 8, предварительно отвернув винты крепления (2 шт.). Вывернуть высоковольтный провод из трансформатора магнето. Сборку демонтированных деталей производить в обратной последовательности.
ВНИМАНИЕ! При установке маховика совмещение шпоночных пазов на втулке маховика и цапфе коленчатого вала производить с помощью сегментной шпонки.
Затяжку гайки маховика производить моментом 3.. 4 кГсм.
Во избежание поломки шурупа высоковольтного трансформатора производить вворачивание высоковольтного провода в шуруп трансформатора магнето 7 на длину 8. 10 мм.

Произвести визуальный осмотр кнопки "Стоп" 1, низковольтных проводов 2, электрического соединителя 3, высоковольтного провода 4, сопротивления подавительного 5.
При нарушении изоляции устранить дефект с помощью изоляционной ленты.
Для осмотра свечи зажигания 6 произвести демонтаж свечи, на предварительно остывшем двигателе, при снятом капоте. Использовать инструмент, прикладываемый в ЗИП.
В случае заброса маслом, копоти или нагарообразования очистить электроды и тепловой конус свечи, промыть электроды и тепловой конус в бензине, просушить и продуть.
Измерить зазор между центральным и боковым электродами. Зазор должен быть в пределах 0,4. 0,6 мм.
ВНИМАНИЕ! При необходимости регулирования зазора не допускать нажим на центральный электрод — это может привести к поломке его или керамического теплового конуса.
Монтаж свечи зажигания производить, предварительно установив уплотнительное кольцо, вворачиванием от руки до упора, с последующим применением свечного ключа. При затяжке не прикладывать чрезмерных усилий — это может привести к срыву резьбы головки цилиндра.

8.9. Очистка от нагара цилиндра, головки цилиндра, поршня, агрегатов МК, смазка тросов управления.
Для выполнения этих операций необходимо произвести частичную разборку двигателя: снять капот с кронштейном; наконечник высоковольтного провода со свечи; вывернуть свечу; снять топливный бак, вывернув винт 21 (рис. 3) в крышке карбюратора и освободив заделку троса карбюратора из паза воздушной заслонки, отвернуть четыре гайки и снять головку цилиндра с шайбами и прокладкой; установить поршень в нижнюю мертвую точку и, приподнимая цилиндр вверх, снять его со шпилек; отсоединить глушитель и карбюратор; снять поршневые кольца, для чего завести под кольца стальные или латунные пластины толщиной 0,2. 0,3 мм и шириной 4. 5 мм.
Промыть топливной смесью цилиндр, головку цилиндра, глушитель, карбюратор, очистить каналы цилиндра и камеру сгорания головки от нагара.
При наличии уступа в верхней части зеркала цилиндра (на границе работы верхнего поршневого кольца) снять уступ серповидным шабером или абразивным инструментом, не допуская повреждения зеркала цилиндра ниже уступа.
При необходимости зачистить риски, задиры зеркала цилиндра мелкой наждачной шкуркой, затертой мелом и покрытой маслом. Мелкие риски выводить не следует.
Очистить от нагара днище поршня и канавки под поршневые кольца, предварительно прикрыв отверстие картера чистой салфеткой.
Канавки поршня удобно очищать старым поломанным поршневым кольцом.
Очищенные детали тщательно промыть топливной смесью. Проверить тепловой зазор в стыках поршневых колец, вставленных в цилиндр, качество прилегания поршневых колец к зеркалу цилиндра.
Поршневые кольца вставлять поочередно в цилиндр на глубину 8. 10 мм, проталкивая их донышком поршня. Зазор в стыке колец должен быть 1 мм, не более. При зазоре более 1 мм кольца поршневые подлежат замене на новые.
Произвести сборку демонтированных деталей и составных частей двигателя и МК в обратной последовательности. Монтаж поршня производить таким образом, чтобы стрелка на днище была направлена к выхлопному окну цилиндра, т. е. к глушителю. Перед установкой смазать зеркало цилиндра автотракторным маслом. Гайки крепления головки цилиндра затягивать равномерно крест накрест. При необходимости заменить прокладки.
ВНИМАНИЕ! Монтаж: деталей и сборочных единиц селективной сборки: поршень, цилиндр, палец поршневой — производить комплектно с учетом одинаковой цветовой маркировки, нанесенной на поверхности деталей (см. приложение 4).
Смазать трос управления дроссельной заслонки консистентной смазкой.

Механизм привода (сцепления) мотокультиватора Крот
Рис. 9. Механизм привода (сцепления) мотокультиватора Крот

После сборки МК произвести регулирование элементов управления карбюратором (раздел 8.4.)

8.12. Разборка и сборка стартера.
В случае необходимости замены спиральной пружины 6 или шнура 2 стартера (рис. 11) необходимо произвести его полную разборку. Для этого снять стартер с двигателя и очистить от пыли и грязи.
Разборку производить в следующей последовательности:
Надавив на диск 13. снять замок 15, затем последовательно снять детали 8, 14, 13,9, 11, 12, 10,9,8.
Далее снять, вращая против часовой стрелки, катушку 7 с закрепленной в пей спиральной пружиной 6, соблюдая особую осторожность из-за возможного внезапного раскручивания пружины.
Если пусковой шнур 2 оборван, освободить части шнура от катушки 7 и держателя шнура 4. запомнив способы крепления шнура в катушке и держателе. Заменить шнур. Перед сборкой все трущиеся поверхности смазать одним из применяемых масел.
При замене спиральной пружины 6 вложить её, соблюдая осторожность, в катушку 7, зацепив крючком пружины за выступ в катушке или петлю пружины накинуть на зуб в стенке катушки. Освободить пружину от монтажной проволоки. Проверить положение середины зева крючка внутреннего витка пружины относительно оси центрального отверстия катушки. Между ними должно быть расстояние 18 мм.
При необходимости подогнуть отожженный конец внутреннего витка пружины.
Шнур 2 уложить по часовой стрелке в желоб катушки 7 не более одного витка и вывести его за пределы корпуса 1 через паз в отбортовке катушкн. Затем протащить его через отверстия в корпусе в сторону ручки стартера, оставив внутри корпуса петлю длиной около 200 мм.
Насадить катушку с пружиной и шнуром на ось корпуса 1. совмещая крючок внутреннего витка пружины с отбортовкой дна корпуса. Фиксацию пружины с корпусом проверить вращением рукой катушки по часовой стрелке в пределах 1/4 окружности — должно появиться сопротивление пружины.
Установить на ось корпуса 1 последовательно детали 8. 9, 10, 12, 11, 9, при этом крючок длинного конца пружины 11 вставить в отверстие катушки. Крючок короткого конца пружины вставить в отверстие диска 13, насадить диск на ось и повернуть его по часовой стрелке до совмещения 2-х пазов с собачками 12. Надавив на диск 13. установить детали 14, 8, 15.
Осевой зазор между диском 13 и шайбой 14 должен быть 0. 1. 0.3 мм — обеспечивается путем подбора шайб 14. Закрепив корпус, взяться рукой за шнур на расстоянии 40. 60 мм от паза катушки и, вращая за шнур катушку по часовой стрелке, сделать 6. 7 оборотов, тем самым будет произведен завод пружины 7. Зафиксировав катушку и корпус, полностью вытянуть шнур в сторону ручки 3. Притормаживая шнур и одновременно отпуская катушку, дать возможность шнуру медленно накрутиться на катушку. Если шпур убрался не полностью, необходимо завести пружину ещё на один оборот.
В правильно собранном стартере собачки 12 при вытягивании шнура должны легко выдвигаться из-под диска 13, при отпускании шнура — убираться.

Читайте так же:
Карбюратор дааз 2107 1107010 регулировка заслонок

8.13. Регулирование устройства включения заднего хода.
Устройство включения заднего хода каждого мотокультиватора регулируется па заводе. При этом замеряется ход валика рычага 4 (рис. 12) или разница размеров расстояния между торцем винта 13 иторцем наконечника троса заднего хода (рис. 3) при включенном и выключенном заднем ходе.
На новом мотокультиваторе в правильно отрегулированном устройстве ход валика должен быть 22,6 мм, разница размеров — от 12 до 13 мм.
В случае необходимости регулирование устройства заднего хода производить следующим образом:
— винт регулировочный 13 (рис. 3) ввернуть в планку рукоятки на
всю его длину;
— скобу 16 установить в первую пару отверстий (от оси крепления
рычага 17);
— запустить двигатель, установить минимально устойчивые
обороты;
— произвести включение заднего хода.
Если задний ход не включается, добейтесь его включения путем вывертывания регулировочного винта 13.
При необходимости повторить этот прием путем последовательной перестановки скобы 16 во 2-ю и 3-ю пары отверстий, с предварительным возвратом винта регулировочного 13 в первоначальное положение.
Регулировка выполнена правильно, если при включении заднего хода происходит зацепление шестерен в редукторе и изменение направления вращения выходного вала при нагрузке. При этом отсутствует скрежет зубьев, самопроизвольное переключение ходов.
Примечание. При включении заднего хода возможно его отсутствие из-за несовпадения впадин и зубьев шестерен редуктора. В этом случае остановить двигатель и провернуть шестерни медленной прокруткой двигателя за стартер, нажав одновременно на кнопку "Стоп". Запустить двигатель и повторить включение заднего хода.

Мотокультиватор КРОТ и всё то, что с ним связано.

sfer написал :
оптимальный магазинчик запчастей и навеного оборуд. для крота,в Москве или МО.Форум прочитал пишут ,что на вишневый маг закрыт!

По слухам магазин переехал на Тушинский рынок, но цены остались те же. На ул. Вишнёвой до сих пор остались частники и цены, как и раньше у них доступнее, пока не проверял, но скоро возможно поеду покупать шкив и вытекающее из этого — ролик натяжной, кожух и ещё возможно, что ни будь.

  • Просмотр профиля
  • Личное сообщение

Alex7676 написал :
В итоге я так и не понял,

  • Просмотр профиля
  • Личное сообщение

Alex7676 написал :
По слухам магазин переехал на Тушинский рынок, но цены остались те же.

Это не правда. С бывшим магазином их связывает только то, что один из теперешних продавцов работал в магазине на Вишневой, а так это бывшие сотрудники МПП им. Чернышева. Цены там дороже, чем были в фирменном магазине.

Alex7676 написал :
покупать шкив и вытекающее из этого — ролик натяжной, кожух и ещё возможно, что ни будь.

Их может и не оказаться там, по крайней мере в том году я их там не видел, в этом году не заходил.

  • Просмотр профиля
  • Личное сообщение

Продолжение про ХУ. Сначало о неполадках, погнуло палец, но он и не каленый, при переходе на фрезы надо ставить болт М10 который был до установки ХУ, а не идущий в комплекте с ХУ. Работа: подцепил я значит плуг, ГР 420мм, пашет уверенно, корни и пеньки малины выдергивает, при этом правда желательно крепче держать руль.

  • Просмотр профиля
  • Личное сообщение

sfer написал :
И вопросец: оптимальный магазинчик запчастей и навеного оборуд. для крота,в Москве или МО.Форум прочитал пишут ,что на вишневый маг закрыт

Раз пять уже в этой теме писал — Буденного 14.

  • Просмотр профиля
  • Личное сообщение
Читайте так же:
Регулировка карбюратора снегохода ямаха викинг 540

А Вы масло куда льете? Honda GX120 — четырехтактный. Спец.масло льется только в картер двигателя, в бензин ничего не добавляется.

  • Просмотр профиля
  • Личное сообщение

Nbf написал :
Раз пять уже в этой теме писал — Буденного 14.

А есть какие-нибудь подробные координаты этого магазинчика (телефон, сайт, время работы..) ?

Прим. Admin ——-
В интернете ВСЁ есть, причём по поиску первой строкой: ". Продажа товаров народного потребления — магазин "Мотоблоки" Москва, проспект Буденного 14. телефон отдела сбыта: (499) 369-82-86. телефон отдела сервисного обслуживания: (499) 369-82-69. телефон магазина: (499) 369-89-92; (499) 369-87-73. +7 (499) 785-89-92 "
И вот

  • Просмотр профиля
  • Личное сообщение

EvgV написал :
А Вы масло куда льете? Honda GX120 — четырехтактный.

А вы про что и к кому?

  • Просмотр профиля
  • Личное сообщение

valerich , это так, товарич наv глаза открывает:

EvgV написал :
Honda GX120 — четырехтактный. Спец.масло льется только в картер двигателя, в бензин ничего не добавляется.

  • Просмотр профиля
  • Личное сообщение

Устроил Кроту испытания в прошлые выходные — 2 сотки земли — целина минимум лет 10, корни кустарников, кочки. Единственно что — траву скосил, чтобы на фрезы не наматывалась. Всё получилось за один проход. На корнях только слегка прыгал, но выдирал успешно. [

]( )
На 2 сотки земли ушло меньше 2-х литров бензина.

  • Просмотр профиля
  • Личное сообщение

Помогите, пожалуйста, с освоением Крота. Приобрел недавно после длительного отстоя в сарае. Год выпуска не нашел, но цена есть — 360 руб. и есть знак качества. По внешнему виду и степени изношенности ручьев на шкивах, похоже вообще не трудился в огороде. Проблем с запуском не было. Бензобак поднял сразу. Отстойник закреплен внизу на раме, но проблем с подачей бензина нет. Проблема в больших оборотах в режиме запуска. При сбросе гашетки газа обороты увеличиваются, а затем начинают резко падать. Чуть сдвигаю гашетку на увеличение газа — обороты опять резко увеличиваются. Левый регулировочный винт затянут до отказа, правый винт закручен почти до конца. Пробовал правый немного открутить обороты еще больше увеличиваются. Нет равномерного спокойного рокота двигателя, все время надсадный рев. А крутит он у меня всего навсего растворомешалку 150 литров с редукцией на шкивах 1:3 да на червячном редукторе еще 1:20. Центробежного регулятора в этом двигателе нет.

  • Просмотр профиля
  • Личное сообщение

shal48 написал :
Пробовал правый немного открутить обороты еще больше увеличиваются.

Вот здесь . есть про регулировку карбюратора К41. Если стоит К60В то регулировку ищите в этой теме.

  • Просмотр профиля
  • Личное сообщение

Наверное К60В. Ранее общий обзорный пробег по этой теме занял почти неделю. Придется повторить.

  • Просмотр профиля
  • Личное сообщение

Карбюратор состоит из корпуса 1: дросселя 6: крышки карбюратора 2: поплавка 14 и поплавковой камеры 12. Предусмотрена регулировка оборотов холостого хода и качества смеси. Перед запуском двигателя вращением винта " установите дроссель так: чтобы между его основанием и нижней образующей смесительной камеры была небольшая щель (2-2,5мм). Регулировочный винт 18 полностью вверните, а затем выверните на 0,5-1 оборот. Запустите двигатель и прогрейте его. После прогрева двигателя медленно выворачивайте винт 18. Обороты двигателя вначале будут возрастать, а потом снижаться. Начало снижения оборотов указывает на оптимальное положение винта для данного положения дросселя. Отворачивая винт 7: снова снизьте обороты двигателя и заворачиванием винта 18 вновь найдите его оптимальное положение. Указанные операции выполняйте до тех пор: пока не будут получены минимальные, но вполне устойчивые обороты двигателя. Если двигатель работает устойчиво на малых оборотах, но останавливается в момент резкого открывания дросселя, смесь немного обогатите, заворачивая винт 18. Если двигатель останавливается в момент резкого закрывания дросселя — смесь обедните.

1 — корпус, 2 — крышка. 3 — рычаг взаимосвязи, 4 — направляющая троса, 5 — пружинаб, 6 — дроссель, 7 — винт подъема дросселя, 8 — отверстие холостого хода,
9 — канал разбалансировочный, 10 — канал дренажный, 11 — распылитель главной системы, 12 -камера поплавковая, 13 — жиклер топливный, 14 — поплавок,
15 — игольчатый клапан, 16 — фильтр топливный, 17 — штуцер топливопроводящий, 18 — винт регулировочный холостого хода, 19 — заслонка воздушная, 20 —
канал воздушный, 21 — утопитель поплавка
Рис. 1 Схема карбюратора К60В

Если отрегулировать карбюратор таким способом не удается, можно попробовать изменить уровень топлива в поплавковой камере. Увеличение уровня топлива приводит к повышению мощности, но уменьшению экономичности. Уменьшение уровня топлива, наоборот. Чрезмерное обогащение или обеднение горючей смеси приводит к увеличению расхода топлива, снижению мощности и способствует перегреву двигателя.
PS.А ФОТКУ СКИНУТЬ НЕ ПОЛУЧАЕТСЯ. ((

Как регулировать карбюратор мотоблока своими руками

Карбюратор для мотоблока выступает узлом системы питания. Его задача – оптимизировать топливо до получения нужного состава.

Карбюратор требует постоянного контроля нагрузок. Для его надлежащей работы нужна регулярная проверка и грамотная эксплуатация. Многое зависит от комплектации агрегата и качества используемого топлива.

В чем заключается роль карбюратора мотоблока

Работа системы питания двигателя обеспечивает бесперебойную подачу рабочей смеси (топлива и воздуха) в камеру сгорания мотора. Причем дозирование различно: при функционировании в холостом режиме поступает минимально необходимое ее количество, а в рабочем – оптимальное для обеспечения нужной тяги, чтобы мотоблок мог выполнять свои обязанности.

Отрегулировать своими руками карбюратор на мотоблоке Агро можно самостоятельно, не прибегая к помощи мастеров. Понадобится всего лишь пара отверток.

Из каких частей состоит:

  • поплавок с клапаном в виде иголки;
  • камеры поплавка;
  • пространство (камера), где воздух смешивается с топливом;
  • диффузор, устройство для распыления рабочей смеси;
  • дроссельной задвижки;
  • воздушные и топливные клапана с вкрученными калиброванными жиклерами.
Читайте так же:
Ускорительный насос его регулировка карбюратора

В данном видео вы узнаете, как отрегулировать карбюратор:

Поплавок устанавливает совместно с иглой уровень бензина в основной камере. Как только бензин уходит, поплавок опускается и приподнимает иголку, которая пропускает следующую порцию топлива.

Распылительное устройство, находящееся между поплавковой и смесительной камерой, отправляет дозу бензина в смесительную камеру, где он смешивается с воздухом и после этого поступает в камеру сгорания.

Важно следить за достаточным уровнем топлива в поплавковой камере, иначе на неровной поверхности мотор может работать нестабильно.

Уход за карбюратором, его замена и ремонт

Иногда, чтобы привести карбюратор для мотоблока в стабильное, рабочее состояние, недостаточно регулировки, необходимы ремонт либо замена.

Бывает так, что воздушная заслонка карбюратора закрывается не полностью. Для устранения этой проблемы следует осуществить контроль работы привода. Если обнаружены заедания – устраните их. Более того, учитывая, что карбюратор обеспечивает подачу топлива и, следовательно, приводит в движение сам мотоблок, следует внимательно следить за состоянием этой детали и правильно ухаживать за ней.

Чтобы избежать серьезной поломки карбюратора, необходимо постоянно следить за его работой. Кроме регулировки холостого хода, нужно регулярно чистить карбюратор и производить замену износившихся частей. Поскольку карбюратор взаимодействует с топливной горючей смесью и воздухом, причина его загрязнения может находиться либо в первом, либо во втором источнике.

Чтобы сделать степень загрязнения существенно меньше, можно использовать фильтры, которые следует чистить и менять по мере необходимости. Помимо этого, существенно влияет и качество топлива. Некачественная горючая жидкость может привести к повреждению деталей и преждевременной замене. Если возникла потребность, карбюратор к мотоблоку можно приобрести на автомобильном рынке или магазине. Его замену, регулировку и чистку также проводят специалисты.

Устройство

Мотоблок Крот представляет собой довольно типовую конструкцию без использования излишеств. Данная модель мотоблока начала выпускать в 1983 году в Москве, но затем производство данного агрегата расширилось, поэтому их стали производить еще и в Омске.

Оснащались они заводскими двигателями, мощность которых не превышала 2,6 л.с. Крепится он, как и редуктор, к раме при помощи обыкновенных болтов. Заявленной мощности не всегда хватало, поэтому многие владельцы Кротов приспособились к некоторым переделкам, меняя заводской мотор на более мощные модели.

Вообще, устройство мотоблока Крот выглядит следующим образом:

  • Рамная конструкция, на которой располагается двигатель внутреннего сгорания и редуктор.
  • Рукоятки управления, на которых находятся сцепление, а также регулятор оборотов двигателя.
  • Колесная база, позволяющая свободно перемещать агрегат с места на место. При работе, данные транспортировочные колеса убираются.
  • Почвенные фрезы, которые надеваются на выходные валы редуктора.

Боле подробно о мотоблоке Крот смотрите на видео:

Как мы видим конструкция очень простая, что позволяет самостоятельно производить ремонтные работы. А делать это возможно придется, потому что заводской двигатель не всегда работает в стабильном режиме.

Принцип работы мотоблока Крот выглядит следующим образом. Вращательный момент передается на редуктор, а затем и на два его выходящих вала через клиновый ремень. При нажатии сцепления, ремень натягивается, приводя в действие вал редуктора.

Данный вал редуктора, на котором находятся режущие элементы (почвенные фрезы), вращается вокруг своей оси, срезая почвенную корку, одновременно с этим измельчая и перемешивая её. Подобными поступательными движениями осуществляется движения мотоблока по поверхности земли.

В комплекте присутствует четыре почвофрезы, расположить которые нужно попарно, с каждой стороны вала. Кстати, есть возможность установки сразу шести режущих элементов, что повышает качество обработки земли.

Область применения данного и других мотоблоков, таких как Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза можно существенно расширить, если присоединить к нему дополнительное навесное оборудование. Присоединяется оно к агрегату через специальный кронштейн, находящийся сзади мотоблока.

Приобретать подобное оборудование придется отдельно, но благодаря ему открывается расширенный фронт работ:

  • транспортировка грузов различного веса;
  • обработка междурядных пространств грядок;
  • окучивание и прополка грядок;
  • заготовка сена для скота;
  • посадка и выкапывание клубней картофеля;
  • при помощи насоса можно осуществлять полив грядок и т.д.

Иными словами, с помощью мотоблока Крот, Садко, Дон, Хутер, Профи, Пахарь, Чемпион можно осуществлять фактически весь перечень сельскохозяйственных работ. Данное обстоятельство делает его незаменимым помощником для сельского жителя, использующего свой огород по полной программе.

Уход за карбюратором, когда мотоблок длительно не использовался

После долговременного простоя техника нуждается в подготовке к эксплуатации. За период покоя внутри корпуса мог образоваться конденсат, а детали из металла наверняка окислились и кое-где начали ржаветь. Даже на поверхностях латунных комплектующих или медных часто образуется налёт.

Минимальные действия, которые необходимо выполнить, сводятся к демонтажу и элементарной чистке. Однако лучше деталь частично разобрать, промыть бензином или керосином, удалить ржавчину и продуть воздухом, подаваемым под давлением.

После этих операций можно устанавливать всё обратно на мотоблок и приступать к регулировке.

Другие неисправности карбюратора

Основные проблемы, возникающие при эксплуатации:

  1. Подсос лишнего воздуха – возможно, потребуется заменить прокладку между головкой блока и карбюратором или подтянуть крепежные гайки. Также может быть изношен вал дроссельной заслонки, и придется его поменять. Если отверстия, в которые он вставлен, разбиты, придется заменить все устройство целиком.
  2. Переполнение поплавковой камеры, которое вызывает поступление излишков топлива в камеру сгорания. В ряде случаев может проявляться недостаток топлива в камере. Во всех случаях следует проверять износ запорной иголки, поплавка и жиклеров.
  3. Плохое поступление топлива в карбюратор. Следует проверить состояние топливного фильтра и отстойника, бензиновых шлангов и провести ревизию топливного бака. В тех случаях, когда бачок сильно проржавел внутри, лучше его заменить. В некоторых случаях целесообразно промыть емкость раствором каустической соды.
  4. Повышенный расход топлива. Это может быть вызвано неправильной регулировкой системы подачи топлива. Следует попытаться настроить его, согласно инструкции.

В некоторых случаях потребуется произвести полную разборку карбюратора. Для этого нужно:

  • демонтировать карбюратор с головы мотора;
  • убрать остатки топлива из поплавковой камеры изделия;
  • далее необходимо произвести ревизию поплавкового штуцера. Если бензин из него капает чересчур медленно, то штуцер обязательно следует продуть сжатым воздухом из компрессора или баллона;
  • после этого нужно прокрутить штуцер на 180 градусов, если после этих манипуляций топливо перестало течь из карбюратора, это значит, что бензиновый клапан находится в полностью рабочем состоянии.
Читайте так же:
Регулировка клапанов генератора прораб

Теперь нужно обязательно проверить все жиклеры.

Для этого понадобится:

  1. Открутить и вынуть винты, отвечающие за регулировку полного и малого газа.
  2. Демонтировать нижнюю и верхнюю крышку корпуса устройства.
  3. Промыть жиклеры, прочистить топливный краник.
  4. Для промывания деталей лучше всего использовать обычный керосин (бензин), после этого рекомендуется продуть их сжатым воздухом из баллона.

Теперь нужно выложить детали карбюратора для их полного высыхания на чистой тряпочке.

Сборка устройства должна осуществляться в обратном порядке только с абсолютно чистыми и сухими запчастями.

Следует заметить, что при капитальном ремонте мотора мотоблока лучше всего заменить и карбюратор. Чаще всего его корпус его уже сильно изношен, поэтому рекомендуется приобрести новый.

Особенности регулирования на разных моделях мотоблоков

Данная техника представлена на рынке в широком ассортименте. Выбрать можно машины не только по виду мотора, но и от разных производителей. Несмотря на схожий принцип действия и эксплуатации, особенности регулирования могут отличаться у конкретных моделей техники.

Чтобы понять, какой спецификой характеризуется настройка карбюратора мотоблоков наиболее популярных марок, следует изучить нюансы регулировок на каждом:

  1. «Каскад».
  2. «Нева»: МБ-1 и МБ-2.
  3. «Агро».
  4. «МТЗ-09».
  5. «Пчёлка».

Обычно все особенности прописаны в инструкции, однако существуют определённые тонкости, которые нужно запомнить.

Чистка карбюратора мотоблока

Частые сбои в работе силового агрегата мотоблока свидетельствуют о скоплении засоров внутри его карбюратора. Этот топливный узел постоянно взаимодействует с моторным маслом, бензином и воздухом. В них присутствуют твердые фракции, смола и мелкий мусор, которые могут откладываться на стенках камер карбюратора и внутри топливных каналов. В связи с этим карбюратор нуждается в регулярной чистке, особенно если для заправки сельхозагрегата используется низкокачественное горючее.

Перед непосредственной промывкой карбюратора используемого мотоблока нужно демонтировать штатный воздушный фильтр и тщательно промыть его в чистом бензине. После этого деталь потребуется просушить. Также оператор должен осмотреть и очистить свечу зажигания. Если на ее колпачке образовался толстый слой нагара, то это говорит о просачивании масла.

Дальнейший порядок действий должен быть таким:

  1. Сначала нужно аккуратно снять неработающий карбюратор из заводского устройства и полностью слить остатки горючего из штатной поплавковой металлической камеры;
  2. Затем потребуется осмотреть встроенный топливный штуцер. Если сквозь него не проходит воздух, значит штуцер необходимо продуть сжатым воздухом из купленного баллона;
  3. Далее оператор должен изучить состояние поплавковой металлической камеры и «язычок», необходимый для регулировки положения поплавка. Оператор должен проверить уровень количества заправляемого горючего, которое поступает в камеру – его уровень должен изначально быть не ниже 3,5 см;
  4. После этого потребуется снять иглы, отвечающие за настройку малого и полного газа – это необходимо для полной промывки жиклера;
  5. Далее нужно отвернуть болты и отсоединить штатную верхнюю часть заводского карбюратора от нижней. После этого оператор сможет тщательно промыть встроенный кран подачи заправляемого топлива;
  6. Затем необходимо продуть жиклер воздухом из баллона. Этот и другие элементы карбюратора нельзя протирать ветошью с ворсом. В противном случае возрастет риск повреждения хромированного покрытия стенок топливного узла;
  7. После того, как все детали штатного карбюратора полностью высохнут, его можно собрать.

Сразу после установки топливного узла оператор должен произвести его настройку и плавно запустить мотор мотоблока. Далее пользователю потребуется проверить работу узла. Если встроенный двигатель работает максимально стабильно и не издает посторонних звуков, значит чистка и настройка штатного карбюратора были выполнены правильно.

Настраиваем и дорабатываем китайский карбюратор К60В

на китайский лодочный мотор 2.6 по паспорту, а по факту 2 силы, тк клон ямаха 2 с обьемом 50 см. хочу попробавать поставить. он и с родным работает, но мотор побитый жизнью, механизм заслонки обогащения поломан. не удобно с ним короче. да и как то не стабильно что ли он работает. короче карб с крота, придется на нем диффузор рассверлить до 16 мм на небольшую глубину, чтоб с клапанной крышкой поженить. ну и диффузор у него не много поболее будет чем у родного. как думаете, заработает? интерес больше спортивный.

Ээ лее ты че! Это СССР! А не ваш поганый китай! Сбоку написано вообще где сделано!

Как думаете потянит ли такой карб лифан 168

Слава богу придумали инжектор и форсунки и нет этого гемороя с карбюраторами даже на малокубатурных моделях Японии.

Здравствуйте! Подскажите, к60в стоит на лод моторе Салют 2э,мотор не запускается пока не переполниш поплавковую, уровень и так завышен, карб чист. Куда еще копать? Жиклер стоит 62,но на форумах рекомендуют для полной мощности ставить 68.Может ли жиклер так влиять на запуск? На винт качества практически не реагирует.

СУПЕР!! Вам преподавателем нужно быть! Очень интересно и доступно! Спасибо из Киева!

спасибо за видео. В двигателе мешалки стоит К60, купил китай К60В, поставил, а он не работает. Пришлось вернуть старый. Буду китайский разбирать, настраивать

СПОСИБО ОГРОМНОЕ ЗА ВИДОС 😆👍👍

Нету там шлица для отвертки

А не СССР ли этот карбюратор.

Помогите не могу завести мопед карбюратор к 6о в

спасибо вам огромное

Григорий подскажите,где достать резиновое колечко на иглу

с мембраны на бензонасосе ваз 2104

Олег Пеня посмотрите в зажигалках. Ремкомплекты продаются так же

Сможешь выслать карбюратор в Алмату?

Подойдет ли карбюратор от Simson S50 или S51?

Подойдёт, если вы умеете этот карбюратор настраивать. Их, кстати, несколько модификаций. Настройка довольно сложная. Если знаете все тонкости, то вперёд. Не знаете, лучше не беритесь и устанавливайте пекаровский К60 или К60В. www.wagnerland.ru/index.php?topic=31.msg67#msg67

Здравствуйте.помогите пожалуйста.
мопед заводился с полтычка.но не тянул.поменяли кольца .с кика теперь не заводится,с толкача только.на нейтраль включаю-сразу глохнет.пытался настроить обороты.полностью вкрученный правый верхний винт- на 3.5 об.теперь на нейтрали не глохнет ,но повышенные обороты.чуть скручиваю назад-глохнет.с кика заводится плохо.нижний левый выкручен на 3-4 оборота.как получше настроить,што и куда регулировать?

Читайте так же:
Кавасаки ззр 1100 регулировка клапанов

Григорий подскажите пожалуйста можно ли просверлить эмульсионную трубку так как в ней нет отверствия для воздушного канала

Сложно понять что у вашего карбюратора не так, не видя карбюратора.
Если нет отверстий то надо сверлить.

Григорий, подскажите пожалуйста ,мопед не заводится без впрыска топлива в карбюратор, что делать.карбюратор к60в китай

Для начала поставьте нормальный карбюратор и убедитесь в том, что виноват карбюратор. Мне пока не удавалось настроить китайскую подделку на 100% И жиклёр рассверливал и с поплавком мудрил и всё равно настоящий Пекаровский К60В лучше.

сколько смотрю видео автора меня восхищает знание,озвучка и видео.просто профи.сто лайков

Здравствуйте. Мучаюсь с карбюратором К60В. Переливает и всё тут, что только не делал. Воздухом проверял — иголочка воздух держит, а вот бензин нет. Если оставить краник открытым — льёт безбожно из отверстия обогащения. Регулировки поплавка не помогают, и на максимально низком уровне тоже бензин текёт. Поплавок целый. Подскажите пожалуйста, что можно сделать, слышал что можно иголочку к седлу притирать, но вот технологии не знаю. И второй вопрос — какой современный карбюратор от современного скутера или мопеда можно поставить? Заранее спасибо!

Регулировка карбюратора мотоблока Каскад — пошаговая инструкция

С появлением мотоблоков жизнь многих сельских огородников, фермеров и дачников упростилась в разы. Ведь такая чудо-техника позволила выполнять всю тяжелую работу на участках не просто эффективно и качественно, но и за короткое время с минимальной затратой сил. Но как известно рано или поздно оборудование может огорчить своего владельца различного рода поломками. Причин этому может быть несколько: либо деталь уже износилась, и пришло время заменить ее новой, либо масло вовремя не менялось, либо были не правильно соблюдены условия эксплуатации. Так или иначе, а оборудование ремонтировать нужно. В сервисных салонах за это нужно отдать немалые деньги. Сегодня мы расскажем, как правильно отрегулировать карбюратор на мотоблоке Каскад своими руками, не прибегая за помощью к специалистам.

Общая информация по устройству

Карбюратор к мотоблоку «включается» в работу, начиная с того момента, когда поршень начался подниматься вверх. В этот момент ниже уровня поршня начинает образовываться вакуумное пространство. Воздух начинает всасываться через карбюратор на мотоблочную агротехнику.

Как определить, что карбюратор нуждается в регулировке?

Нестабильность оборотов электродвигателя мотоблочной агротехники – это прямой показатель того, что необходима регулировка карбюратора на мотоблоке.

Как правило, необходимость в подобной процедуре возникает перед началом сельскохозяйственного сезона. И это можно вполне логично объяснить: агромашина долгое время не использовалась. Также нередко регулировка необходима сразу после завершения сельскохозяйственного сезона – вследствие продолжительных мощных нагрузок на мотоблок агротехника начинает выходить из строя.

Пошаговая инструкция настройки карбюратора

  1. Прогреваем двигатель.
  2. Ввинчиваем до упора винты максимального и минимального газа.
  3. Отвинчиваем эти же винты назад лишь на 1,5 оборота.
  4. Устанавливаем рычаг передач в положение минимального хода. При всем этом двигатель продолжает работать.
  5. Нормальная работа движка должна быть бесшумной и беспрерывной.

Такую операцию след проводить агрегатам Каскад в каждом начале сезона или же в его конце. Благодаря тому, что винты вкручиваются до упора происходит обогащение топлива. А вот их небольшое послабление увеличивает воздух в смеси.

Для того чтобы проверить сделали ли вы все правильно при регулировке, нужно просто обратить внимание на свечи зажигания. После длительной тяжелой работы на мотоблоке, спустя небольшое время на свечах не должны образоваться ни нагар, ни следы топлива.

Карбюратор мотоблока Каскад

Карбюратор мотоблока Каскад: 1 — воздушный патрубок; 2 — корпус; 3 — утопитель; 4 — жиклер холостого хода; 5 — винт упора дроссельной заслонки; 6 — рычаг дроссельной заслонки; 7 — фланец крепления карбюратора; 8 — винт корректировки состава топливной смеси холостого хода; 9 — топливоприемный штуцер с фильтром; 10 — поплавковая камера; 11 — рычаг привода дроссельной заслонки; 12 — пробка слива отстоя; 13 — винт воздушной заслонки с пружиной; 14 — рычаг воздушной заслонки.

Особенности регулировки карбюратора Каскад типа КМБ-5

  • Из поплавковой полости нужно убрать весь бензин.
  • Подаем воздушную смесь через штуцер подачи топлива.

Подтверждением правильной регулировки есть беспрепятственная подача воздуха в рабочем состоянии мотоблока и остановка продувки при переворачивании детали.

Регулировка карбюратора К-60 мотоблока Каскад

  1. Устанавливаем дроссельную заслонку таким образом, чтобы у нас вышла щель между ее основанием и воздуховодом в 2 – 2,5 мм.
  2. Зажимаем винты карбюратора.
  3. Выворачиваем винты обратно только в 0,5 – 1 оборот.
  4. В течение 5 минут прогреваем движок.
  5. Во время отворачивания регулировочного винта ждем уменьшения частоты оборотов мотора.
  6. Снижаем частоту вращения и плавно закручиваем винт до оптимального состояния.

Регулирование карбюратора К-45

Суть в принципе такая же, как и в предыдущих моделях:

  1. Нам нужно добиться уменьшения частоты оборотов движка, управляя винтом упора дроссельной заслонки.
  2. Далее нужно определить максимальное значение оборотов с помощью винта для корректировки топливной смеси на холостом ходу.
  3. После выворачиваем винт обратно где-то на четвертую часть от достигнутого положения.

Такие манипуляции позволят работать мотору бесперебойно, устойчиво и без резких остановок.

Важно помнить о том, что для каждой модели есть своя настройка нормальной работы всех деталей. Чтобы качественно произвести ремонт своими руками, обязательно придерживайтесь всех указаний в инструкции производителя. Если же ее у вас нет, тогда стоит быть предельно внимательным при починке. Тем, кто не обладает специальными знаниями по сборке и ремонту такого технического оборудования лучше обратиться к специалистам в сервисный центр. Это поможет вам избежать многих проблем, а профессионалы быстро смогут все наладить.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
