Как самому регулировать фары и противотуманки

Требования к световому потоку

Согласно Правилам ЕЭК ООН и российским ПДД луч противотуманок обязательно должен:

• иметь особое светораспределение, быть широким и плоским;
• образовывать луч рассеивания до 70°;
• иметь четкой верхней границей;
• формировать увеличенный угол наклона вниз.

Способы регулирования огней

Есть два вопроса, которые нужно учитывать при установке и регулировке противотуманных фар. Во-первых, свести к минимуму количество бликов, что возвращается в глаза водителю. Во-вторых, уменьшить блики в глазах встречного водителя.

Перед тем как настроить противотуманки, нужно:

• поискать белый экран (может заменить яркая стена здания или ограждения);
• найти по крайней мере 15 метров свободного пространства перед экраном на горизонтальной поверхности;
• дождаться темноты и желательно делать все настройки в неосвещенной области;
• подготовить автомобиль;
• изучить такое понятие, как схема регулирования;
• запастись отверткой с крестообразным лезвием;
• проверить фары на предмет отсутствия дефектов и способности нормально функционировать.

Подготовка авто к регулированию

Перед тем как настроить противотуманки, подготовьте свой автомобиль:

После этого следует припарковать автомобиль на ровной поверхности, в 5-10 м от гладкой стены или экрана.

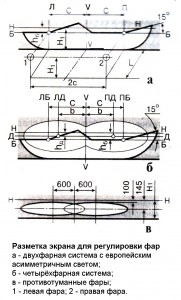

Схема регулирования

Схема регулировки противотуманных фар в принципе проста. Она заключается в установлении вертикального и горизонтального углов их положения.

Регулировка света противотуманных фар

Точная регулировка света противотуманных фар производится на СТО, где механики используют специальный прибор, реглоскоп, что имеет оптический измерительный узел.

В домашних условиях ПТФ можно отрегулировать с помощью отвертки и схемы регулирования. Кстати, настройки противотуманок осуществляется только по высоте. После установки центра светового пучка необходимо отверткой вращать регулировочный винт так, чтобы добиться необходимого фокуса. Позаботьтесь о безопасности езды во время тяжелых погодных условий самостоятельно.

Регулировка противотуманных фар на ВАЗ-2114 — фото и видео

Регулировка фар на ВАЗ 2114 требуется не реже одного раза в год при прохождении ТО и обязательна после замены ламп. Многие водители игнорируют рекомендации и пользуются оптикой, которая настроена неправильно и не обеспечивает должного направления света в ночное время суток. Из-за этого снижается обзор на дороге и повышается вероятность не заметить идущего по обочине пешехода или посторонний предмет, который может повредить колеса, кузов, картер двигателя.

Регулировка противотуманных фар на ВАЗ-2114: фото и видео

Противотуманные фары – это бесспорно не лишний элемент в системе внешнего освещения автомобиля. И многие владельцы ВАЗ-2114, на которых они не установлены, приходят к выводу о необходимости монтажа такого оборудования. Подобные световые элементы просто спасают в условиях недостаточной видимости и условиях плохой освещённости обочин дорог.

На видео ниже показаны общие аспекты регулировки противотуманных фар:

Пошаговый процесс регулировки противотуманных фар

Можно приступать к их регулировке. Проведение этих работ можно условно поделить на два этапа – это предварительная подготовка и сама настройка работы светового потока. Ниже о них расскажем подробнее.

Подготовительные работы

1. Убедитесь в том, что вновь установленное оборудование работает исправно, включается независимо от работы ближнего света фар и в тандеме с габаритными огнями.
2. Если у вас есть сомнения в правильности подключения, то наша схема поможет вам окончательно определиться с этим. Подобная схема достаточно примитивна и в ней сможет разобраться даже тот автолюбитель, который ранее не имел дела с электрическими приборами.

Так выглядит схема подключения.

Всё готово для регулировки.

Как правило, выполнение таких работ занимает не более 15-ти минут, важно правильно соблюдать порядок их выполнения.

Настройка ПТФ

Процесс регулировки также будет не сложным и выглядит следующим образом:

1. Регулировку ПТФ следует проводить при наличии веса на водительском сиденье, весом не менее 75 кг. Это правила, которые описывают нормы ГОСТ, поэтому во время регулировки, на место водителя необходимо посадить помощника.
2. Далее, первым делом производим регулировку световых пучков, обратите внимание на то, что они должны быть идентичными с тем, что установлено на автомобиле – 57,7 см. Регулировку каждой фары производим в отдельности индивидуально, закрывая куском картона второй источник света.
3. Так выглядит примерная схема регулировки ПТФ.

Наглядная схема регулировки ПТФ на ВАЗ-2114

Местоположение такого болта обозначено стрелкой.

Ещё одна схема для наглядности

Регулировку противотуманных фар на этом можно считать законченной, как вы могли убедиться сами, ничего сложного в этом нет, важно все работы проводить не спеша, и точно следуя инструкциям.

Подробнее о регулировке

Однако после установки противотуманных фар, процесс не считается законченным прямо до того момента, пока не будет произведена их полная регулировка, потому как именно эти работы способны повысить эффективность и надёжность использования этих приборов. Ниже мы расскажем вам, как правильно отрегулировать противотуманные фары, и на что необходимо обращать повышенное внимание.

Почему ПТФ?

Свет ПТФ и ближнего света

Наверняка каждый водитель, который передвигался на автомобиле в условиях тумана, знает насколько это сложно. Это связано не столько с ограниченной видимостью, сколько с попаданием пучка света на мельчайшие капли влаги, которые отражаясь, создают блики, существенно ухудшая обзор.

А противотуманные фары как раз созданы для того, что бы запускать свет вдоль дорожного полотна, где весь воздух имеет не такую повышенную влажность, а вследствие, и наиболее улучшенное освещение дороги.

Однако стоит знать и обязательно соблюдать несколько правил по эксплуатации подобных световых приборов:

• Согласно принятым нормам государственного стандарта (ГОСТ — 8769-75 – прим.), установка противотуманных фар не разрешается на расстоянии ниже, чем 25 сантиметров от дорожного полотна и нижней части бампера автомобиля.
• Противотуманные фары с ксеноновыми лампами работают намного эффективнее, однако на них и цена больше и сотрудники ГИБДД «реагируют» на подобные автомобили намного чаще.
• При выборе фары обращайте внимание на светорассеиватель, который при работе должен иметь чёткую границу светового потока. При работе подобные фары способны выдать свет на куда более широкие границы.
• Когда вы установите фары на место фиксации, позаботьтесь о том, чтобы их стёкла были защищены специальной, прозрачной антигравийной плёнкой. Так, они будут меньше подвержены воздействию мелких камней от вблизи идущих автомобилей, тем самым снизят факты деформации и появления трещин на стёклах.
• Обращайте внимание на границу светового потока, которую выдаёт лампа, так можно гарантировать то, что луч света не будет «сломан» и исключит факты ослепления встречных водителей.

Обращая внимание на подобные товары в магазинах, ваш выбор должен выпасть только на изделия из качественного пластика, с отражателем на котором отсутствуют повреждения, а соединения водонепроницаемы. Именно в таком случае, противотуманная фара прослужит долго и эффективно.

Основные правила регулировки противотуманных фар

Большинство современных автомобилей сходят с конвейера с набором дополнительных опций, которые направлены на повышение безопасности вождения и создание для водителя комфортных условий. Важнейшими дополнительными приборами в транспортном средстве являются противотуманные фонари. Они устанавливаются и спереди, и сзади, образуя заметный световой пучок в условиях плохой видимости. Однако противотуманки, как и другие узлы в машине, требуют заботы и внимания со стороны автовладельца. И в первую очередь это касается передних оптических элементов. Когда дорожное полотно в условиях тумана или моросящего дождя остается недостаточно освещенных, требуется регулировка противотуманных фар. Практика показала, что эффективность освещения дороги напрямую зависит от правильной настройки устройств относительно шоссейного покрытия.

Требования законодательных документов

Конструктивные особенности противотуманных фонарей регламентируются несколькими законами. Важнейшими из них являются:

• Правила Дорожного Движения;
• Правила ЕЭК ООН;
• ГОСТ 8769-75.

В данных документах указаны следующие основные требования, касающиеся настройки противотуманок.

1. Оптические приборы должны быть установлены на транспортном средстве на высоте более 250 мм от дорожного покрытия.
2. Максимальное расстояние от противотуманного фонаря до внешнего габарита машины не должно выходит на рамки 400 мм.

К световому пучку предъявляются такие требования:

• луч должен быть направлен вниз, при этом верхняя граница его должна иметь четкое очертание;
• горизонтальный угол рассеивания не должен превышать показатель 700.

Поэтому регулировка противотуманок производится с учетом этих параметров, влияющих на безопасность вождения.

В правилах также определен и режим использования противотуманных фонарей. Это условия ограниченной (крутые повороты, горные серпантины) и недостаточной (туман, снег, дождь) видимости.

Последовательность регулировочных работ

Основной задачей регулировки противотуманных фонарей является придание им такого положения в нишах автомобиля, при котором световой луч будет освещать дорогу и зону высотой 30-70 см над дорожным полотном. На функциональности противотуманок негативно сказывается расширение этих границ в какую-либо из сторон. Поэтому необходимо добиться оптимального положения фонарей, изменяя вертикальные и горизонтальные углы положения оптических приборов.

Подготовка к работе

Регулировка фар начинается с выполнения ряда подготовительных мероприятий.

1. В первую очередь следует позаботиться о ровной горизонтальной поверхности.
2. Следующим подготовительным этапом будет проверка давления в колесах и доведения всех показателей до положенной нормы. Нельзя недооценивать этот фактор, т. к. он напрямую влияет на положение противотуманок относительно поверхности земли.
3. Топливный бак необходимо полностью заправить.
4. Автомобиль должен быть загружен теми предметами, которые чаще всего перевозятся в данном транспортном средстве.
5. Специальный экран устанавливается вертикально на расстоянии 10 м от автомобиля. Разметку можно также нанести на стене или воротах гаража.
6. Осталось запастись такими инструментами, как отвертки, рулетка, линейка, после чего можно приступать к основной работе.

Технология регулировки противотуманных фонарей

Сначала автовладельцу необходимо взять в руки мел или маркер и рулетку. С этого начинается регулировка противотуманных фар. Важно грамотно нанести разметку на вертикальном стенде или стене. В первую очередь рисуются следующие отправные точки:

• вертикальная линия, соответствующая центральной оси автомобиля;
• две параллельные линии, проходящие по центру противотуманных фар.

Эти размеры несложно перенести на вертикальную плоскость, пользуясь рулеткой или линейкой. Далее рисуются две горизонтальные черты:

• верхняя линия — это величина между центрами противотуманок и поверхностью дороги;
• нижняя линия зависит от показателя высоты верхней линии и расстояния до автомобиля. Например, при дистанции 10 м до авто и высоте верхней линии 250-500 мм этот показатель составит 100 мм. Если дистанция до авто 5 м, то при той же высоте верхней линии нижнюю черту придется рисовать на отметке 50 мм.

Теперь можно включить противотуманные фонари и проверить правильность их настройки. Для этого одну из фар необходимо закрыть светонепроницаемым материалом (картон, плотная ткань, фанера).

Если имеется нарушение в настройке, проводится регулировка света противотуманных фар. Это можно сделать с помощью специальных винтов, расположение которых легко узнать, открыв руководство по ремонту данного автомобиля. Винты вращаются до тех пор, пока не удастся добиться следующего направления светового пучка.

• Центр яркого пятна должен совпасть с точками пересечения крайних вертикальных и нижней горизонтальной линий.
• Четкая верхняя граница светового луча должна находиться на нижней горизонтальной линии.

После того, как будет выполнена регулировка противотуманок, необходимо сравнить идентичность расположения световых пучков, исходящих от каждого прибора. При выполнении всех условий можно свидетельствовать о завершении настойки дополнительной оптики.

Полезная информация

Если водителю после проведения всех работ по настройке противотуманных фонарей не понравилось их свечение, то возможно причина этого явления кроется в конструктивных особенностях оптики. Важную роль в освещенности дороги играет цвет образуемого луча. Самыми эффективными считаются противотуманные фонари, генерирующие световой пучок с цветом, который находится в длинноволновой части спектра. Именно такой луч идеально проходит сквозь мельчайшие капли воды. Лучше всего в таких условиях работает красный свет, но в передней оптике его запрещено устанавливать правилами. Из разрешенных цветов наиболее эффективным в условиях тумана или моросящего дождя остается желтый луч.

В заключение следует заметить, что регулировка противотуманных фар, выполненная своими руками будет не столь точна, как это сделают специалисты в автосервисе. Основным отличительным моментом является наличие специального прибора реглоскопа, который оснащен измерительным оптическим углом. Однако та миллиметровая точность, с которой сделают настройку противотуманок профессионалы, вряд ли стоит потраченных денег и времени.

Подготовительные работы

Чтобы самостоятельно отрегулировать фары, нужно тщательно подготовить автомобиль и инструменты. Это поможет не отвлекаться во время работы и сократит время регулировки.

Поиск места — важный этап. Площадка должна отвечать следующим требованиям:

• быть ровной;
• находиться в темном месте без лишних засветок от фонарей;
• на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций.

Автомобиль подготавливается следующим образом:

1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
3. Топливный бак заправляется до отсечки.
4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Также следует проверить крепление фар к кузову. В случае обнаружения свободного хода оптику нужно крепко затянуть штатными болтами. Неисправная деталь с трещинами и другими недостатками подлежит замене, так как лопнувшее стекло преломляет лучи и ослепляет встречных водителей.

Для работы понадобятся инструменты:

• тряпка;
• плотная ткань или картон;
• моющий состав для окон;
• фломастер;
• рулетка;
• уровень строительный;
• башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами.

Для проведения работ нужно выбирать теплый день без осадков и сильного ветра. Капли на оптике вызывают преломления и помешают правильной регулировке.

Первый способ регулировки

В автомобилях ВАЗ 2114 установлена штатная блок-фара, которая одновременно отвечает за дальний и ближний свет. Поэтому достаточно отрегулировать ближний свет – дальний сам собой станет в правильное положение. Регулировка противотуманных фар осуществляется отдельно.

Процедура настройки происходит по следующему принципу:

• Автомобиль выведите на найденную горизонтальную поверхность, которая была выбрана для настройки фонарей.
• Остановите машину непосредственно перед стеной.
• На стенке при помощи мела сделайте обозначения, которые будут отвечать центральной точке авто и центрам фонарей.
• Обозначьте расстояние от земли до каждой из фар.
• Отметьте расстояние от центральной оси машины до каждой из фар.
• На пять сантиметров ниже проведите линию.

Регулировка света фар при помощи стены

Регулировка фар Мазда 6: улучшаем свет своими руками

Mazda 6

Безопасное вождение возможно, если водитель видит дорогу. Регулировка фар Мазда 6 — это операция, которую делают если водитель не удовлетворен светом фар, или встречные машины часто сигнализируют о том, что их слепит ваш свет. Поэтому выполнять эту операцию время от времени необходимо, и далее будет описано, как это сделать правильно.

Как разметить экран для регулировки света

Разметку экрана на стене выполняют так:

• Требуется подогнать Мазда 6 непосредственно к стене, отметить на ее поверхности:
  • Центр Мазды 6 (М)
  • Центральной оси для каждого фонаря машины.

  Если все предыдущие действия были выполнены правильно, то разметка стены будет как на рисунке. Потребуется включить ближний свет и выполнить его настройку таким же образом, как это изображено на рисунке.

  Регулируем оптику Мазда 6 GJ галогенную и светодиодную



  У автомобилей Мазда6 GJ возникают проблемы с освещением дороги перед водителем при использовании LED фар. Они связаны с тем, что граница светового пучка расположена на весьма небольшом расстоянии. Водитель при работающем ближнем свете фар может видеть перед собой участок трассы, который не превышает 30 метров. Это ощущается при отсутствии источников света на дороге, в городских условиях проблема не так актуальна, свет фонарей сказывается.

  Обладателям LED фар известны свойства данных источников света они дают интенсивную иллюминацию, но в пределах четкой границы, а снаружи этого участка ничего не разобрать. Ситуация заставляет напрягать зрение и создает дискомфорт. Исправить такое положение позволяет регулировка фар Мазда 6 GJ. При нежелании обращаться в официальный или любой иной сервис ее можно выполнить своими руками

  Регулировка света фар Мазда 6, как со светодиодными (LED), так и галогенными лампами, осуществляется так:

  1. Требуется, чтобы в салоне автомобиля на месте водителя находился человек или груз весом 60-70 кг, чтобы в нем не было багажа, но внутри осталось запасное колесо и набор инструментов, включая домкрат.
  2. Требуется подкачать воздух в шинах, чтобы он соответствовал норме, указанной в технических характеристиках колес и шин.
  3. Далее нужно поставить Mazda 6 GJ на горизонтальную площадку.
  4. После этого из плотной белой бумаги или ткани выполняют экран, предназначенный для регулировки фар.
  5. Далее автомобиль помещают по отношению к экрану таким образом, чтобы дистанция между этим экраном и фарами Мазда 6 составляла 118 дюймов или три метра.
  6. Далее измеряют, на какой высоте фары располагаются от опорной поверхности.
     • При этом рекомендуется определять высоту центра именно той лампы, на которой проводится регулировка, поскольку высота машины обусловлена целым рядом факторов.
  7. После этого центр фары совмещают линией.
  8. Далее перед лампой, которую не планируется регулировать, располагают ширму.
  9. После этого заряжают аккумулятор Мазда 6 и запускают мотор.
  10. Следом у фар включают ближний свет.
  11. Далее корректор наклона фар устанавливают в позиции 0 (требуется для моделей, имеющих ручной корректор фар).

  При работе имеет смысл использовать лазерный уровень. Определить центр фар на стене можно с использованием именно этого инструмента.

  Настраиваем свет фар Мазда 6 GH



  Для регулировки фар автомобиля Мазда6 GH необходимо снарядить это транспортное средство как для дороги. Иначе говоря, требуется заполнить весь его бак бензином, а также взять стандартный набор инструментов и погрузить на машину запаску. Также нужно проверить воздух в шинах и, если их давление отличается от нормативного, подкачать их. Стоит помнить, что описанный ниже вариант регулировки света подходит лишь для галогеновых ламп, если же фонари данного авто газоразрядные, то этот способ использовать не стоит, рекомендуется обратиться к профессионалам.

  Для работы необходимо запастись отверткой с крестообразным лезвием, а также ключом «на 10». Действия проводятся в таком последовательности:

  Mazda 6 GH нужно поместить перпендикулярно на дистанции три метра от гладкой стены. Далее на водительском сидении нужно расположить предмет или предметы, масса которых соответствует массе водителя. Нужно расположить Мазда 6 GH как на рисунке 10.4. Продольная плоскость симметрии машины должна располагаться на экране вдоль прямой, обозначенной цифрой 0. Транспортное средство необходимо тряхнуть сбоку, чтобы произошло саморегуляция подвесочных пружин.

  Регулировка фар Mazda 6 GG

  Регулировка фар Мазда 6 GG для отладки ближнего света предполагает использование автомобиля без груза, имеющего стандартный показатель давления воздуха в покрышках. На водительском сидении находится человек или размещен аналогичный по массе груз. Операция по регулировке ближнего света выполняется следующим образом:

  1. Mazda 6 GG подкатывают к стенке на расстояние три метра (требуется именно такой зазор до фар Мазды).
  2. При работе с одним из фонарей у второго отсоединяют разъем.
  3. Аккумулятор заряжают, запуская двигатель машины.
  4. Зажигают ближний свет.
  5. После этого переключатель корректора фар настраивают на ноль.
  6. Затем выполняют непосредственно настройку, поворачивая регулировочные винты. Требуется несколько ослабить, а следом обратно закрепить.

  Не стоит выполнять эти действия в обратном порядке, если винты сперва затянуть, а уже потом ослабить, то в поездке фонари могут разрегулироваться.
