Как выбрать редуктор для газового баллона

Как выбрать редуктор для газового баллона


Редуктор для газового баллона
Газовая смесь в баллоне находился под большим давлением. Это облегчает перевозку, так как позволяет в относительно небольшой емкости перевозить большой объем голубого топлива. Однако оборудование – колонка, котел, генератор – рассчитано на низкое давление бытового газа – не более 0,3–0,6 МПа. Чтобы обеспечить такую трансформацию, необходим адаптер.

Газовый редуктор – приспособление для снижения давления газовой смести на выходе из баллона или трубы. Эта же конструкция поддерживает постоянный напор газа вне зависимости от того, как изменяется наполненность емкости.

Голос строительного гуру

Стандартное давление в баллоне со сжиженным пропан-бутаном 1,6 МПа. А в домовую сеть или к котлу смесь должна подаваться под напором в 0,6 МПа. Без специального прибора, выравнивающего давление, обойтись нельзя.

На что следует ориентироваться при выборе редуктора

Процесс выбора редукционника сам по себе не так сложен. Покупая или заказывая этот прибор контроля необходимо ориентироваться на следующие факторы:

  • вид используемого газа (природный, пропан, бутан, смеси);
  • технические характеристики газового баллона;
  • тип и размеры газовой подводки;
  • планируемый расход газа и необходимое на выходе давление (зависит от используемого бытового прибора);
  • способ присоединения.

Правильно подобранный редуктор позволит не только контролировать качество пламени и объем генерируемого тепла, но и повысит уровень безопасности в ходе эксплуатации бытового газового прибора.

  • Безопасная эксплуатация и хранение баллонов с пропаном
  • Полезная информация о пропановом газовом баллоне
  • Углекислый газ: характеристики и применение

Устройство и принцип работы


Приспособление может иметь разную конструкцию, форм-фактор и механизм срабатывания, но основная схема газового редуктора включает следующие элементы:

  • запорная пружина;
  • мембрана, реагирующая на давление смеси;
  • редуцирующий клапан.

Принцип работы газового редуктора основан на противодействии двум прилагаемым силам. Упругая пружина пытается перекрыть клапан и прервать выход природного газа. Мембрана, напротив, старается открыть клапан. На гибкую пластину давит редуцированный газ – с низким напором. Когда его напор снижается, давление, которое оказывает мембрана на клапан, превышает противодействие запорной пружины и клапан отворяется.

Рабочее положение редуктора – запертое, когда газ не выходит.

По конструкции различают приборы прямого и обратного действия. Классифицируют приспособления и по типу газа: редукторы, пригодные для ацетиленовых баллонов, не годятся для водородных.

Прямой


Редукторы прямого и обратного действия устроены схожим образом. Конструкция включает:

  • штуцер, обеспечивающий подачу газовой смеси;
  • манометр – указывает на давление в емкости;
  • обратная пружина, перекрывающая клапан;
  • ячейка для сжиженного газа;
  • клапан – от его смещения зависит объем выходящего газа;
  • предохранительное устройство – срабатывает, если в камере давление достигло критической величины;
  • выходной манометр – указывает на рабочее давление;
  • ячейка низкого давления – здесь размещается смесь для подачи в домовую сеть;
  • регулирующий винт – он регламентирует смещение мембраны;
  • запорная пружина;
  • мембрана – гибкая пластинка, отворяющая клапан;
  • штифт между пружиной и клапаном.

Через штуцер в камеру высокого давления попадает газ из баллона под большим напором. Он давит на запорную пружину, которая прижимает редуцирующий клапан к седлу, не позволяя газу проникать в камеру.

В этот момент на мембрану действуют две противоположные силы: пружина, пытающаяся открыть клапан, и газ низкого давления в редуцирующей камере. Если давление смеси уменьшается, пружина выпрямляется, так как сопротивление падает. Клапан смещается и приоткрывается. Газ перетекает в камеру низкого давления. Как только здесь давление становится выше нормы, мембрана смещается и ограничивает проникновение газовой смеси. В камере газ разрежается и через выходное отверстие подается в шланг или трубу.

Читайте так же:
Ваз классика не могу отрегулировать карбюратор

Регулируют нормальное рабочее давление с помощью винта: он изменяет ход пружины, тем самым снижая или повышая рабочее давление подаваемой смеси. За величиной наблюдают по выходному манометру.

Обратный


Отличается от прибора прямого действия характером силы противодействия. В первом случае клапан открывается при возникновении избыточного давления балонного газа, а во втором – при недостатке его в рабочей камере.

Смесь из баллона попадет в рабочую полость и сдавливает клапан. При этом он перекрывает подачу газа через редуктор. При регулировке винтом запорная пружина сдавливается, мембрана выгибается, что приводит к открытию клапана. При этом газ может поступать в рабочую камеру.

Одновременно с повышением давления в редукторе увеличивается давление в рабочей камере. В конце концов под действие напора с двух сторон мембрана выравнивается, передаточный диск опускается и отпускает пружину, а последняя вдавливает клапан в посадочное седло и запирает его. Когда разница напора вновь оказывается большой, мембрана выгибается и клапан вновь открывается.

Какой редуктор безопаснее?

Редуктор обратного действия считается более безопасным.

Типы редукторов

Приспособления различают и по назначению, так как для работы с разными газовыми смесями требуются разные модели. Есть 2 категории:

  • редукторы для горючих газов – водорода, метана, пропана, смесей;
  • для инертных газов – гелия, азота, аргона.

У приспособлений разная резьба: правая для работ с инертными газами и левая для горючих смесей.

Выпускаются также регуляторы для работы с воздухом. Они применяются в воздушных магистралях.

Критерии выбора


Чтобы правильно подобрать устройство, необходим оценить несколько параметров.

  • Вид газа – в быту используются только модели для горючего газа. Варианты для пропановой или метановой смеси не отличаются друг от друга.
  • Тип баллона – выпускаются емкости, рассчитанные на работу с газом под разным давлением. Поэтому редуктор для них должен быть предназначен для указанной величины.
  • Размеры – учитывается, что у газового оборудования и у баллона размеры могут быть разные. Этот параметр указывается в техническом паспорте устройства.
  • Наличие регулятора для изменения давления – такие модели удобнее, так как позволяют отрегулировать напор в соответствии с наполненностью баллона.

Голос строительного гуру

Больше требований предъявляется к редукторам, устанавливаемым на композитные баллоны. Это относительно новый вариант емкости для сжиженного газа, который отличается высокой стойкостью к коррозии, надежностью и меньшей массой. Его конструкция обеспечивает более высокую герметичность. Редуктор для такого баллона обязательно включает возможность настраивать подачу газа и манометр для слежения за напором. Лучше всего приобрести специальную модель: она сделана из аналогичных композитных материалов и гарантирует герметичность подключения.

Классификация редукторов

Все приспособления автоматической калибровки давления можно поделить на два вида:

  • редукторы для горючих газов (пропан, водород, метан и др.);
  • для инертных газов (азот, гелий, аргон и др.).

В редукторах нарезается разная резьба, чтобы покупатель не перепутал вид. Редукторы, предназначенные для работы с инертными газами

, оснащаются правой резьбой, а с горючими газами имеют левую резьбу.

Редукторы, с кислородом, применяются при выполнении работ связанных с пайкой, резкой и газосваркой. Также этот вид редуктора применяют в медучреждениях и даже при подводном погружении.

Редукторы, предназначенные для работы с ацетиленом, используются для резки труб и газовой сварке. Большое применение данный редуктор получил на станциях тех. обслуживания и в автомастерских при выполнении рихтовочного и сварочного кузовного ремонта.

Редукторы, предназначенные для работы с пропаном

, применяют при выполнении работ, связанных с резкой, газосваркой и подогревом. В быту огромное распространение получил данный редуктор, при эксплуатации баллонов в домах с отсутствующей газомагистралью.

Читайте так же:
Что такое опель астра неисправность регулировки фаз газораспределения

Также большое распространение получил данный редуктор и в строительстве, в частности, при укладке кровли с использованием битумной черепицы.

Редукторы, предназначенные для работы с воздухом, используются для уменьшения давления воздуха в трубопроводах и различных воздушных магистралях, также они необходимы на подводных судах.

Установка и настройка редуктора

Монтаж редуктора выполняется только специалистами. Регулировать работу устройства можно и самостоятельно, если точно соблюдать инструкцию.

Баллонные редукторы монтируются на корпус баллона. Регулятор присоединяется прямо к выходному отверстию через переходник. Степень затяжки винта на переходнике обеспечивают герметизацию. С другой стороны устройства закрепляется газовый гибкий шланг длиной не более 3 м. Шланг подсоединяется к плите или котлу.

Голос строительного гуру

Запрещается сращивать шланги, пережимать или перекручивать. Использовать можно только специальные изделия, модели для воды или кислородные не подходят.

Стандарты подсоединения к системе

Подключение приспособления регламентируют 2 стандарта:

  • ГОСТ – применяется в странах СНГ, рассчитан на стальные баллоны;
  • GLK – европейский стандарт, используется при эксплуатации композитных баллонов.

Некоторые модели редукторов укомплектованы запрессованным ниппелем на 9 мм. Это облегает установку.

Регулировка


Регулировка газового редуктора возможна только на моделях, оснащенных регулировочным винтом или маховиком. В этом случае силу сжатия пружины, воздействующей на мембрану, можно изменить. Таким образом снижается или повышается пороговый напор в рабочей камере. При этом изменяются параметры закрытия и открывания впускного клапана.

Регулировка выполняется поворотом гайки. Выполнить ее проще, если баллон оборудован манометром на рабочем патрубке: величина давления в подаваемой смеси отражается на циферблате.

Неисправности и ремонт

Чтобы устройство работало правильно, нужно периодически проверять его. Это несложно:

  • 1 раз в неделю фиксируют данные манометра, чтобы отследить момент снижения упругости пружины;
  • 1 раз в 3 месяца проверяют герметичность прокладок – наносят мыльный раствор на места соединений и наблюдают, не появляются ли пузыри;
  • 1 раз в 3 месяца продувают клапан – подключают редуктор к источнику со сжатым воздухом, закрывают выходное отверстие и продувают устройство, пока не сработает защита от повышенного давления.

Самостоятельный ремонт регулятора запрещен, так как при повреждении деталей или потере герметичности появляется риск утечки. Но есть неисправности, которые можно устранить и своими руками.

Что делать, если газовый редуктор замерзает


Такая ситуация возможна из-за очень интенсивного расхода газа в холодное время года. Смесь в баллоне находится в жидком виде. В газ она переходит при испарении жидкости. При этом падает температура сжиженного газа и тем сильнее, чем быстрее происходит испарение. А это наблюдается в тот момент, когда расход газа за единицу времени увеличивается. При низкой температуре воздуха внутри баллона достигается критическая температура, при которой испарение становится настолько низким, что прекращается. Сам баллон и газовый редуктор замерзают и покрываются инеем.

Разрешить ситуацию можно 2 путями:

  • обогревать баллоны, установить редуктор с подогревом;
  • снизить потребление газа.

Нельзя утеплять баллоны, оборачивая их теплоизолирующим материалом.

Какой редуктор нужен для газовой пушки? Редуктор со шлангом 5м купить.

Какой редуктор нужен для газовой пушки? Редуктор со шлангом 5м купить.

Редуктор для газовой пушки — устройство для понижения давления газа на выходе из баллона до рабочего. Служит для автоматического поддержания этого давления постоянным, независимо от изменения давления газа в баллоне.

Редуктора для газовых пушек. Выбираем. Как избежать поломки редуктора?

КАКИЕ ОСНОВНЫЕ ПАРАМЕТРЫ У РЕДУКТОРА ДЛЯ ГАЗОВОЙ ПУШКИ?

  1. Давление на входе — 1

САМАЯ ЧАСТАЯ ОШИБКА ПРИ ВЫБОРЕ РЕДУКТОРА ДЛЯ ГАЗОВОЙ ПУШКИ.

Покупка редуктора для газовой плиты. Давайте разберем модель которую продают в Эпицентре. Белорусский редуктор Novogas РДСГ-1-1,2

Читайте так же:
Ваз 21099 регулировка клапанов на что влияет

Параметры редуктора Novogas:

    Рабочее давление на входе — 0,07-1,6 МПа. Переводим в бар, получаем 0,7

16 бар. Для работы газовой пушки необходимо 1

КАКИЕ ТИПЫ БАЛЛОНОВ БЫВАЮТ?

Газовые баллоны делятся на два типа, для горючих и инертных газов.

ЧЕМ ОТЛИЧАЮТСЯ БАЛЛОНЫ?

Баллоны для горючих газов (пропан-бутан, метан, водород) имеют левую резьбу, чтобы предотвратить случайное подсоединение редуктора к баллону с инертным газом.

Баллоны с инертными газами (гелий, азот, аргон, кислород) имеют правую резьбу.

ЧТО ТАКОЕ КЛАПАН СБРОСА ДАВЛЕНИЯ?

Редуктор может быть с клапаном сброса давления, в английском языке back pressure regulators, обычный редуктор pressure regulators.

Редуктор регулирует приток газа. Клапан на выходе обеспечивает сброс излишнего давления и если шланг порвался и давление в шланге очень маленькое, клапан перекрывает подачу газа.

КАК ПОЛЬЗОВАТЬСЯ КЛАПАНОМ?

При подключении к баллону, откройте вентель и нажмите кнопку на клапане 1-2 сек. Если газовую пушку не отсоединяете от баллона, при следующем включении нажимать ничего не надо.

ПОЧЕМУ РЕДУКТОР СЛОМАЛСЯ?

Редуктор для газовой пушки ломается по одной причине, если давление в баллоне превышает 16 бар. Баллон заправлен до автоматической отчески на заправке.

МОЖНО ЛИ СДЕЛАТЬ РЕДУКТОР?

Сделать редуктор невозможно, он имеет не разборную конструкцию.

КАК ИЗБЕЖАТЬ ПОЛОМКИ РЕДУКТОРА?

Чтобы не покупать новый редуктор, заправляйте баллон не более чем на 80%. После того как газ закончился, переверните баллон на улице и откройте вентель, баллон перед заправкой должен быть полностью пустым.

ГДЕ КУПИТЬ РЕДУКТОР?

Отправка Новой Почтой.
Самовывоз г. Киев, Васильковкая, 30, оф. 2.408 (м. Васильковская)

Тип редуктора — pressure regulators (без клапана сброса)

Тип газа — LPG, пропан-бутан

Давление на входе — 1

Номинальное давление на выходе — 0,7 бар

Рабочая температура — -20°C

Мощность — 3 кг/ч

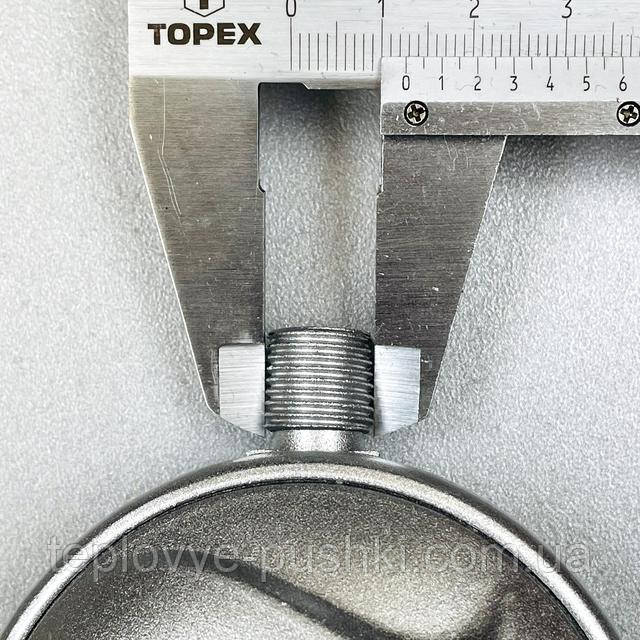

Входное соединение — G2

Выходное соединение — H4

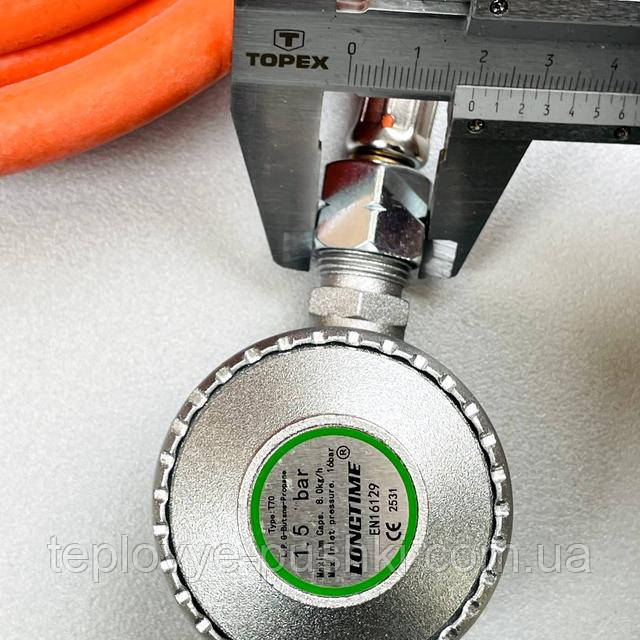

Тип редуктора — pressure regulators (без клапана сброса)

Тип газа — LPG, пропан-бутан

Давление на входе — 1

Номинальное давление на выходе — 1,5 бар

Рабочая температура — -20°C

Мощность — 8 кг/ч

Входное соединение — G2

Выходное соединение — H4

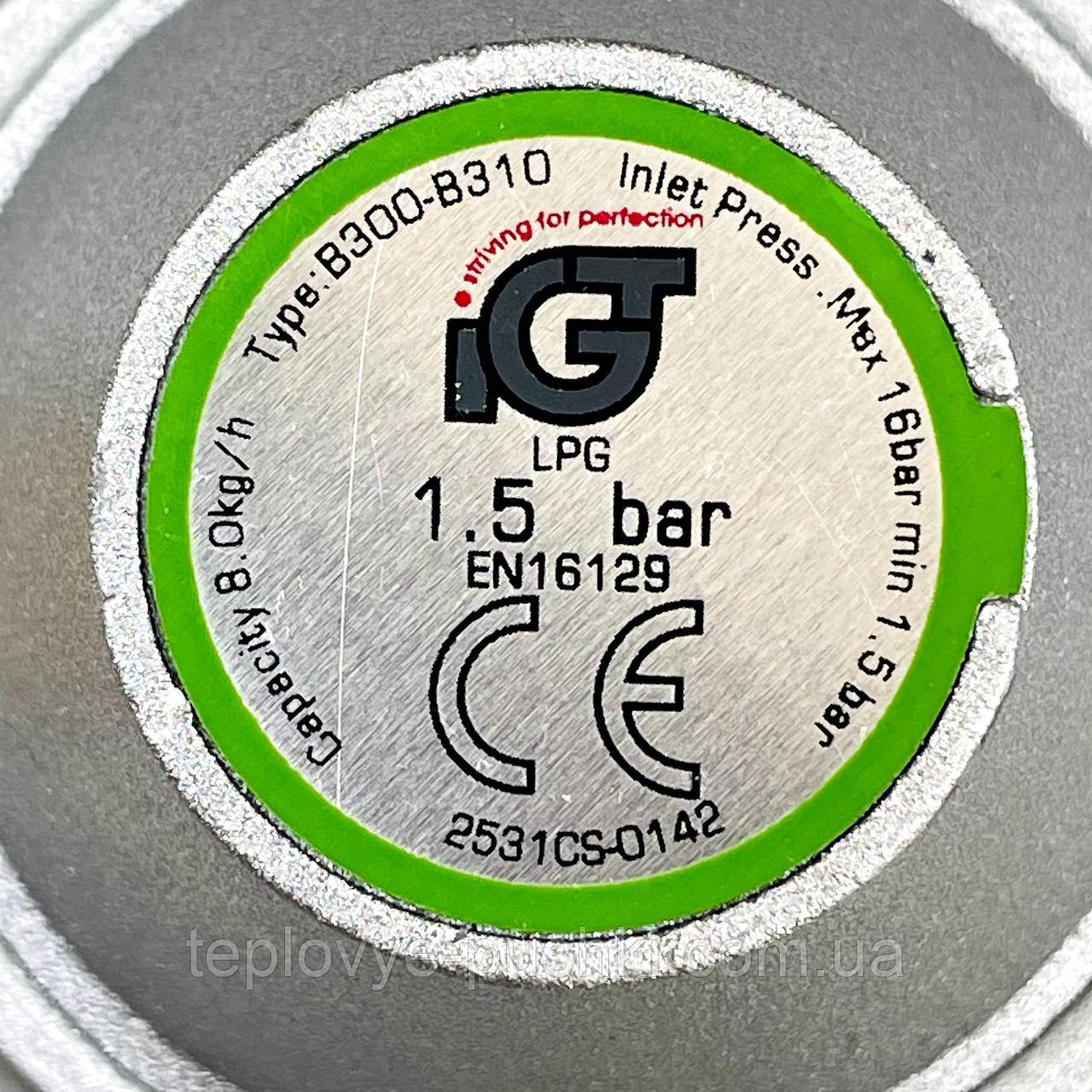

Тип редуктора — pressure regulators (без клапана сброса)

Тип газа — LPG, пропан-бутан

Давление на входе — 1

Номинальное давление на выходе — 1,5 бар

Рабочая температура — -20°C

Мощность — 8 кг/ч

Входное соединение — G2

Выходное соединение — H4

  1. Клапан сброса для редуктора 1,5 бар газовой пушкиКупить

Клапан сброса давления, это дополнительная опция для редуктора. Газовая пушка работает без него.

back pressure

SCHLAUCH BRUCH SICHERUNG Typ 52118

qn = 6-8.5 Kg/h Pe = 1.5-4 bar

DIN-DVGW-Reg. Nr. NG-4355BL0053 2000

Комплект: газовый шланг 5м с редуктором

    КупитьКупить (новые от 2017-2021) КупитьКупить

24.09.21 Ремонт газовых пушек: Киев, ул. Васильковская 30

Где можно отремонтировать газовую пушку? Что нужно знать перед отправкой в сервис? Какие пушки ремонтируем и как нас найти?

29.04.21 Как поменять термопару в газовой пушке? Купить оригінальну термопару.

Термопара — что это? Как выглядит термопара? Как работает термопара в газовой пушке? Как понять что термопара сломалась? Как поменять термопару? Где купить?

Редуктор для газового баллона

Коллеги!
Вопрос:
есть ли в природе редуктор для газового баллона с резьбовым ВЫХОДОМ ( а не со ШТУЦЕРОМ).
Заранее спасибо.

  • Просмотр профиля
  • Личное сообщение

а зачем ? если для быстрого демонтажа то можно натянуть на штуцер кусок шланга с резьбой на конце .Есть еще редукторы для газовых резаков там штуцер вкручивается но резба несовсем стандартная

  • Просмотр профиля
  • Личное сообщение

piligrim130 написал :
а зачем ? если для быстрого демонтажа то можно натянуть на штуцер кусок шланга с резьбой на конце .Есть еще редукторы для газовых резаков там штуцер вкручивается но резба несовсем стандартная

Вот, вот. Значит нужен еще один штуцер с резьбой.
И вообщем некрасиво, хотя и закрыто в ящике.
Кто-то (сейчас не помню) говорил, что бывают такие редукторы.

  • Просмотр профиля
  • Личное сообщение

iosif написал :
Вот, вот. Значит нужен еще один штуцер с резьбой.

А зачем? Зачем нужен быстрый демонтаж редуктора со шланга газовой плиты?

iosif написал :
Кто-то (сейчас не помню) говорил, что бывают такие редукторы.

Для газовой пайки и резки — бывают, там требуется разная длина шлангов, регулировка давления газа на выходе. Для газовых плит не встречал.
Зачем вам лишнее соединение? Чем больше соединений, тем больше риск утечки.
Пропановый (для пайки и резки) редуктор

  • Просмотр профиля
  • Личное сообщение

Alex___dr написал :
А зачем? Зачем нужен быстрый демонтаж редуктора со шланга газовой плиты?

Вы, наверное, не поняли.
Мне нужен редуктор постоянно сидящий на баллоне и подключаемый к плите НЕ через резиновый шланг, а через трубу, подключенную к редуктору, через гайку.

Читайте так же:
Как регулировать сжиженный газ

Но похоже, что такого редуктора нет.

  • Просмотр профиля
  • Личное сообщение

iosif написал :
Мне нужен редуктор постоянно сидящий на баллоне

Это как? Интегрированный в баллон?

iosif написал :
подключаемый к плите НЕ через резиновый шланг, а через трубу, подключенную к редуктору, через гайку.

А чем Вас шланг не устраивает?

iosif написал :
Но похоже, что такого редуктора нет.

Вот в этом Вы абсолютно правы!

  • Просмотр профиля
  • Личное сообщение

2iosif Когда-то давно хотел на даче соорудить нечто подобное, тоже интересовался. Таких редукторов не нашел — газовое оборудование — штука очень консервативная (и правильно — всякая самодеятельность чревата). А хотел вместо резинового шланга поставить гибкую подводку с гайками на концах. Если Вы хотите подвести к баллону жесткую трубу — нельзя категорически!

  • Просмотр профиля
  • Личное сообщение

Данный вопрос актуален и для меня. Также хотел на даче заменить резиновый шланг от редуктора до плиты на сильфон. Что нибудь изменилось на текущий момент? Или по-прежнему такую конструкцию на имеющемся в продаже железе не реализовать и я обречен пользовать резиновый шланг?

И еще, подскажите, пожалуйста. Есть вот такой типа итальянский редуктор. Резиновые уплотнители к нему где-нибудь можно сейчас приобрести?

  • Просмотр профиля
  • Личное сообщение

Господа, не пинайте сильно — но в паспортах к редукторам, которые на водопровод, пишут что и для газа они пойдут.

  • Просмотр профиля
  • Личное сообщение

Редукторы с выходом 1/2" есть, их меньше, но они есть.

  • Просмотр профиля
  • Личное сообщение

UncleSam976 написал :
Редукторы с выходом 1/2" есть, их меньше, но они есть.

«Ты суслика видишь? — Нет. — И я нет. А он есть!»

Нельзя ли все-таки ссылочку привести? Что имеется в виду и можно ли это купить в Москве? А то какое-то очень абстрактное сообщение.

  • Просмотр профиля
  • Личное сообщение

vadH написал :
Нельзя ли все-таки ссылочку привести?

Яндекс — найдется все.

Да, покупал себе именно в Москве.

  • Просмотр профиля
  • Личное сообщение

Раздобыл вот такой редуктор. Практически близнец того, что сейчас у меня эксплуатируется.

Данный редуктор с ручной регулировкой давления на выходе 20-60mbar. Как правильно его настроить на работу с бытовой плитой (30 mbar)? Чего-то я уже забыл, как настраивал прежний. Вывернуть в минус (т.е. на 20 mbar) и, поворачивая ручку регулировки, добиться того, чтобы горелки стали устойчиво работать?

Читайте так же:
Что такое опель астра неисправность регулировки фаз газораспределения

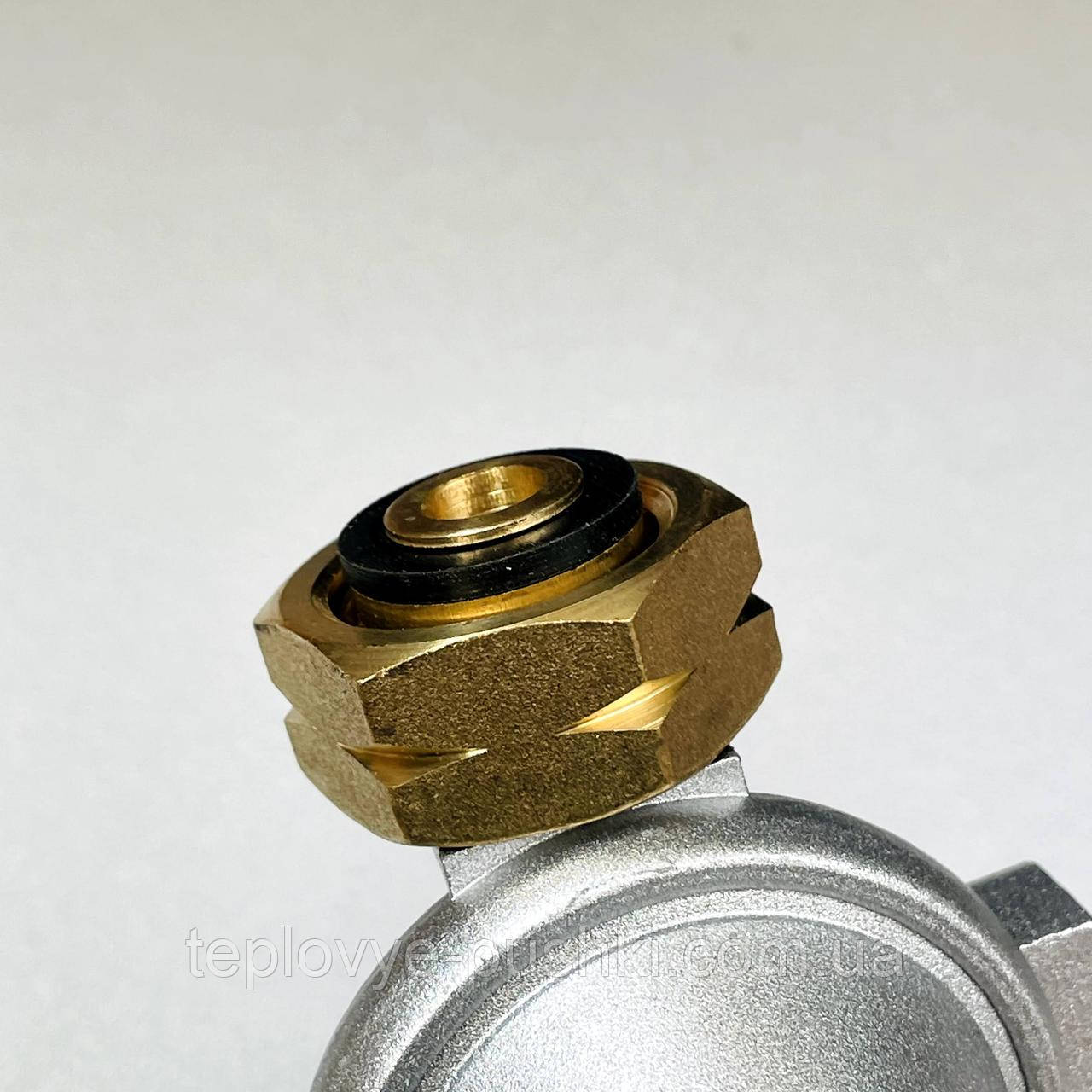

Где все-таки можно найти к нему прокладки? Продавцы на рынках везде предлагают паронитовые под отечественные регуляторы, но у них больше внешний диаметр кольца и меньше внутренний.

Нужен ли редуктор для походной плитки

Конструкция портативных газовых плит разработана таким образом, чтобы они при эксплуатации как переносного устройства функционировали от штатного встраиваемого баллона цангового типа. Если же портативная плата эксплуатируется в стационарных условиях, например, на дачном участке, то функции источника газа оказывается намного более удобным возложить на бытовой газовый баллон отечественного производства. Это обусловлено его заметно большей емкостью (до 30 литров), что позволяет выполнять замену намного реже. Возможность выполнения подключения бытового газового баллона предусмотрена конструкцией основной массы портативных газовых плит.

Для чего предназначен редуктор

Прямое подключение газового баллона к плите невозможно из-за высокого давления содержащегося внутри него газа. Кроме того, это давление изменяется на протяжении работы плиты. Для понижения давления до нормального рабочего значения, а также автоматического обеспечения его стабильности во времени вплоть до полного израсходования используется редуктор для портативной газовой плиты.

Принцип действия редуктора основан на формировании промежуточного расходного объема, который подключен как к баллону, так и к плите. Внутреннее давление в расходном пространстве контролируется с помощью мембраны. Последняя связана с запорным клапаном, то есть вся эта структура образует систему обратной связи. В том случае, если давление в расходном объеме увеличится свыше того значения, которое задано регулятором, мембрана воздействует на запорный клапан, который уменьшает приток газа. Если же давление падает ниже установленной величины, мембрана выгибается в противоположном направлении и открывает клапан, увеличивая приток газа.

Для работы с бытовыми газовыми баллонами используется редуктор с выходным давлением 30 мбар. Некоторые модели редукторов снабжаются штатными вентилями.

Для подключения используется резьбовое соединение на гайке и штуцер. Герметичность соединения обеспечивается прокладками и стяжными хомутами.

Особенности подключения редуктора к плите к газовому баллону

Для улучшения условий эксплуатации редуктор подключается к газовой плите шлангом. После выполнения такого подключения система баллона — редуктор — плита образует единое целое. Если редуктор является полностью покупным изделием и монтируется как единый блок, то шланг выбирается по длине и подключается по месту.

Шланг перед подключением необходимо обязательно осмотреть и проверить отсутствие на нем трещин и, тем более, сквозных отверстий, а также следов обгорания.

Газовая плита является источником повышенной опасности. Это определяется тем, что при утечке пропана в смеси с воздухом становится взрывоопасным материалом. Поэтому при прокладке шланга необходимо жестко соблюдать следующие ограничения:

  • запрещается использовать для подключения плиты кислородные или водяные шланги, что определяется высокой скоростью старения резины и опасностью потери герметичности изделий этой разновидности;
  • редуктор вместе со шлангом при эксплуатации не должен нагреваться до температуры свыше 30 °С;
  • материал шланга должен быть одновременно жестким и эластичным;
  • нельзя применять шланги с истекшим сроком годности;
  • длина шланга не должна превышать полутора метров;
  • запрещается сращивание шлангов для наращивания их длины;
  • шланг не должен иметь перегибов, пережатий, перекручивания, а также не находиться в напряженном (натянутом) состоянии;
  • крепежные хомуты и иные металлические монтажные компоненты не должны иметь следов ржавчины.

Любой из перечисленных недостатков в случае его обнаружения подлежит немедленному исправлению, а дефектный компонент замены на новый.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
