Устанавливаем зажигания на карбюраторной Ниве ваз 21213

Устанавливаем зажигания на карбюраторной Ниве ваз 21213

1

Любому человеку, даже не автовладельцу, понятно, что без зажигания машина не заведется и не поедет (варианты криминальные не рассматриваются). В зависимости от производителя автомобиля ремонт или замена деталей происходит в автосервисе или самостоятельно. Установка зажигания на ВАЗ 21213 НИВА карбюратор – один из тех процессов, которые может произвести владелец сам. Такой подход сэкономит деньги и даст личный опыт в ремонте.

Особенности замены замка зажигания

Прежде всего, важно убедиться, что проблема именно в замке. Поэтому проводится осмотр свечей, трамблера и катушки зажигания. Часто эти части ДВС становятся причиной в сбоях корректной работы. Если поломки в них исключены, то следует менять замок зажигания (ЗЗ). Порядок извлечения:

  1. Отключить аккумулятор.
  2. Демонтировать рулевую колонку.
  3. Отметить провода, идущие к контактной зоне ЗЗ. При помощи плоской отвертки выкрутить болты фиксации выключателя к рулевой колонке (слева и справа).
  4. Вставить ключ в положение 0. Нажатием отвертки немного утопить фиксатор через отверстие (ключ при этом не трогать).
  5. Слегка потянуть ЗЗ на себя и демонтировать. Замок зажигания нива 21213 по схеме подключения проводов отключается (меняется контактная часть, если требуется). Для этого обязательно демонтируется стопорной кольцо отверткой.
  6. Извлечь ключ, установить контактную часть так, чтобы широкие выступы корпуса и детали совпали.
  7. Сборка остальных деталей происходит в обратном порядке.

При четком следовании инструкции и схеме подключения проводов проблем возникнуть не должно. Этому способствует простота конструкции. При этом деталь даже поддается ремонту, если повреждения не критичны.

2

Проверка качества установки замка зажигания

Логично, что возможны ошибки при подключении контактов или неверный монтаж самого замка. Поэтому нужно протестировать ЗЗ в установленном состоянии. Потребуется омметр и вольтметр. Диагностика работоспособности:

  1. Проверка сопротивления между выводами вторичной обмотки: подключить щупы к 1и 4 цилиндру, после — к 2 и 3. Данные должны примерно совпадать. Погрешность больше, чем в 100 Ом, указывает на повреждение вторичной обмотки.
  2. Проверка проводки осуществляется вольтметром. Первый контроль – один щуп ставится на контакт А, второй – на массу. Завести мотор и зафиксировать данные. Заглушить авто и повторить процедуру с контактом В. Показатели должны быть около 12 вольт.
  3. Кроме этого, если отсутствует напряжение, проверяются предохранитель, возможность обрыва проводки или коррозия контактов.

Последний случай особе неприятен, так как проверять придется практически всю проводку, контактные элементы и т.д. При возможных подозрениях в электросети лучше отдать автомобиль профессиональному автоэлектрику. Ее ремонт требует досконального знания схемы и опыта в поиске дефектов.

Выставление зажигания

Последний этап, который в настройке системы зажигания может выполнить автолюбитель после установки замка. Можно отдать авто специалисту, но эта достаточно простая процедура оценивается сервисах необоснованно дорого. Инструкция по выставлению:

  1. Выставить цилиндр 1 в верхней мертвой точке при постановке метки по коленвалу между отметками 3 — 0 градусов.
  2. Демонтировать крышку трамблера и проверить положение бегунка (направление должно быть в сторону штифта цилиндра 1. С помощью стробоскопа произвести установку момента и после подключить аккумулятор: масса – к минусу, положительный контакт – к плюсу.
  3. Зажим регулятора подключается к высоковольтному кабелю на цилиндре 1. отметить метку на шкиве коленвала.
  4. Завести двигатель при оборотах менее 800 об/мин. Свет стробоскопа направить на риску на шкиве. При верной регулировке риска должна совпадать со средней на крышке двигателя.
  5. При несоответствии меток – заглушить двигатель и отрегулировать крепление трамблера по часовой стрелке или против. После повторить процедуру.

Финальная проверка происходит на ходу. Потребуется прогреть двигатель до 80 градусов. После разогнаться до 60 км/ч (или перейти на 4 передачу, как советуют некоторые специалисты). Резко нажать на педаль газа. При верной регулировке зажигания двигатель может коротко задетонировать.

Зажигание: с контактами и без

Неисправности систем зажигания доставляют немало неприятностей, приводя к потере мощности и даже внезапной остановке мотора. Самым сложным и ненадежным узлом системы зажигания считают ее прерыватель-распределитель. В устаревших моделях автомобилей с контактной системой трамблер наиболее капризен. Подгорание или загрязнение его контактов, «гуляющий» зазор между ними по причине большого износа подшипника, неисправность конденсатора или резистора вызывают потерю мощности, перебои в работе двигателя, затрудненный пуск и неустойчивую работу на всех режимах. Если мощность резко падает на высоких оборотах и начинается «стрельба» в глушителе, скорее всего виноват центробежный автомат опережения зажигания: возможно, грузики заедают на осях. Поломка или ослабление хотя бы одной из пружин этого автомата может вызвать детонацию на средних и высоких оборотах. Неисправный вакуумный регулятор проявляет себя лишь на переходных режимах: по работе двигателя на полной нагрузке выводы о сю работоспособности сделать не удастся.

Читайте так же:
Как отрегулировать крабы на ваз 2109

В абсолютном большинстве современных машин установлены бесконтактные системы зажигания. Их главная особенность — наличие электронного коммутатора и датчика Холла вместо контактной группы. Такие узлы обеспечивают более мощную искру, к тому же избавляют от необходимости постоянно контролировать зазор и состояние контактов. Даже износ подшипника вала трамблера в этом случае не так страшен.

прерыватель бесконтактного зажигания


Прерыватель-распределитель бесконтактной системы
зажигания с датчиком Холла гораздо менее требователен к обслуживанию

При желании подобную систему можно поставить и на автомобили более ранних конструкций: например, для вазовской «классики» отлично подходит бесконтактный распределитель от BA3-21213.

Не ошибитесь при выборе

Штатный классический трамблер чаще всего можно заменить более совершенным аналогом

При выборе нового трамблера обратите внимание, что для одной модели автомобиля могут выпускаться разные распределители, отличающиеся характеристиками автоматов опережения зажигания (для двигателей разного рабочего объема или степени сжатия). Особенно в этом преуспел УЗАМ: для «Москвичей» в продаже встречаются аж четыре внешне одинаковых узла, предназначенных для разных «движков». Ошибка в выборе распределителя не приводит к катастрофическим последствиям, однако скорее всего несколько снизится экономичность двигателя, может появиться детонация на некоторых режимах. Правда, то же может произойти и с «родным» трамблером — не все производители утруждают себя точным подбором упругости пружин, и параметры прибора часто «гуляют» в широких пределах. Судя по отзывам продавцов магазинов автозапчастей, в первую очередь опасаться следует продукции предприятий ближнего зарубежья (не говоря уж о встречающихся экземплярах без «опознавательных знаков»). Большинство возвратов приходится именно на такие узлы.

Выставить зажигание на ваз 21213 карбюратор

Неприхотливость, простота обслуживания и ремонтопригодность — это известное преимущество всех карбюраторных двигателей, которые устанавливались на автомобили семейства ВАЗ, включая весь модельный ряд «Нива». Но здесь кроется также их главный недостаток, а именно необходимость периодического проведения ручных регулировок. Например, после ремонта или при смене октанового числа используемого топлива от водителя требуется установка зажигания на автомобиле ВАЗ «Нива» (карбюратор), в то время как инжекторные системы в подобных манипуляциях не нуждаются.

Установка зажигания на Ниву устраняет проблему некорректной работы мотора

Из-за неверно установленного угла опережения зажигания мотор начинает работать некорректно, а его мощность снижается. Своевременное принятие мер по установке зажигания на ВАЗ-21213 «Нива» с карбюраторным двигателем позволяет устранить проблему. Если же вы решите выполнить все регулировки самостоятельно, то сможете ещё и сэкономить на услугах мастера. Для этого нужно лишь ознакомиться с руководством, которое приведено ниже.

Как самостоятельно настроить зажигание на «Ниве»

Наиболее точно регулировка зажигания 21213 (карбюратор) может быть выполнена с применением стробоскопа. Однако это не единственный метод, доступный в гаражных условиях, тем более что многие автолюбители не имеют этого прибора в распоряжении и не намерены его покупать. Поэтому мы рассмотрим целых два способа установки оптимального угла опережения зажигания.

Для начала остановимся на регулировке при помощи стробоскопа. Подготовьте для предстоящей работы гаечный ключ на «13» и, собственно, сам стробоскоп. Если всё готово, можете приступать к выполнению настроечных операций, следуя пошаговой инструкции, но для начала оговоримся, что для корректной регулировки двигатель следует прогреть, а карбюратор должен быть как следует настроен. Итак, порядок действий выглядит следующим образом:

Для корректной регулировки зажигания двигатель надо прогреть

  1. Сначала, воспользовавшись специальным ключом для ручного вращения коленвала, установите поршень первого цилиндра таким образом, чтобы он находился в верхней мёртвой точке. Для этого ориентируйтесь по специальным меткам, которые расположены на шкиве коленчатого вала и на крышке газораспределительного механизма. Расположение поршня можно считать верным, если метка на шкиве совмещена со средней риской на крышке.
  2. Дальше нужно снять крышку датчика-распределителя, чтобы определить правильно ли расположен бегунок. Если он направлен на первый цилиндр, значит, положение поршня соответствует такту сжатия. Если потребуется, откорректируйте положение бегунка поворотом коленвала.
  3. Теперь следует произвести проверку и, если потребуется, установить оптимальный момент зажигания горючей смеси — подготовьте для этой операции стробоскоп. Для начала прибор следует подготовить к использованию, подключив его «минусовый» провод к массе машины, а «плюс» — к положительной клемме аккумулятора. Зажим датчика следует подключить к контакту высокого напряжения, предназначенного для зажигания смеси в первом цилиндре.
  4. Далее, запустите двигатель, установив обороты холостого хода (примерно 800 об/мин), и расположите стробоскоп таким образом, что его мигающий луч был направлен в сторону метки на шкиве коленвала. В процессе работы она должна совпадать со средней риской на крышке ГРМ. Если совмещение обеспечено, значит, на вашем автомобиле установлен правильный угол опережения, в противном случае придётся выполнить регулировку.
  5. При работающем моторе гаечным ключом ослабьте крепление датчика-распределителя, после чего не спеша поворачивайте его до тех пор, пока не добьётесь совпадения упомянутых выше меток. Если необходимо увеличить угол, трамблёр следует поворачивать против часовой стрелки, а поворачивая его по часовой стрелке, вы сможете обеспечить уменьшение угла опережения зажигания. По завершении регулировки не забудьте затянуть гайки крепления.
Читайте так же:
Сколько стоят шайбы для регулировки клапанов ваз 2109

С помощью стробоскопа можно отрегулировать момент воспламенения рабочей смеси очень точно

Именно таким образом производится установка зажигания ВАЗ-21213 (карбюратор) с использование такого прибора, как стробоскоп. С его помощью вы сможет настроить момент воспламенения рабочей смеси не хуже, чем квалифицированный специалист автосервиса. Дальше мы рассмотрим вариант, не требующий применения этого прибора.

Как установить момент зажигания при помощи лампочки

Этот способ регулировки не требует покупки дополнительного оборудования и в то же время позволяет провести довольно точные настройки. Если он вам подходит, то прежде чем приступить к регулировке зажигания ВАЗ-21213 (карбюратор), подготовьте контрольную лампочку на 12 В, предварительно припаяв к её контактам по проводнику. И также вам понадобится гаечный ключ на «13» и ключ для ручного вращения коленвала. В процессе настройки придерживайтесь последовательности описанных ниже действий:

Регулировка момента зажигания по лампочке нужно проводить при выключенном двигателе

  1. В отличие от метода, предполагающего использование стробоскопа, регулировка момента зажигания по лампочке проводится при выключенном двигателе. Но здесь также необходимо установить поршень первого цилиндра в ВМТ, совместив метку на шкиве со средней риской на крышке распредвала. Аналогично первому методу снимите крышку распределителя и убедитесь, что бегунок направлен на первый цилиндр.
  2. Ослабив крепление трамблёра, подключите лампочку к массе и к низковольтному проводу катушки зажигания. Не забудьте установить на место крышку распределителя.
  3. Далее, включите зажигание автомобиля (лампочка в этот момент должна загореться) и медленным поворотом корпуса датчика-распределителя по часовой стрелке добейтесь выключения контрольной лампы. Как только это произошло, так же медленно поворачивайте трамблёр против часовой стрелки до тех пор, пока лампочка снова не погаснет. Установленный таким образом угол опережения обеспечит стабильную работу двигателя на любых оборотах.
  4. Всё, что теперь остаётся — затянуть гайки крепления датчика-распределителя.

После регулировочных работ необходимо проверить работу системы зажигания Нивы в дороге

Кстати, этот метод настройки зажигания подходит для большинства отечественных транспортных средств с карбюраторным двигателем, включая автомобили семейства УАЗ.

По завершении регулировочных работ нелишним будет проверить работу системы зажигания модели 21213 в дороге. Для этого разгоните машину до скорости 50 км/ч, включите четвёртую передачу и выжмите до упора педаль акселератора. Если в этот момент вы услышите тихие детонационные звуки, значит, момент воспламенения рабочей смеси настроен как надо. Отсутствие звуков свидетельствует о позднем зажигании, а если они слишком громкие, то момент слишком ранний. В каждом из этих двух случаев вам придётся повторно провести настройку.

В этой статье описаны два самых распространённых способа установки угла опережения зажигания, но они не единственные. Например, опытные мастера способны проводить регулировку, ориентируясь на собственный слух. Однако это метод доступен только для тех, кто досконально знает, как выставить зажигание на «Ниве» 21213 (карбюратор) и выполняет подобные работы регулярно. Для простого же автолюбителя достаточно будет вооружиться приведённым выше материалом, чтобы достичь достойного результата.

Читайте так же:
Как работает регулировка зеркал на приоре

Выставить зажигание на ваз 21213 карбюратор

Выставить зажигание на ваз 21213 карбюратор

С появлением в продаже различных диагностических приборов появилась возможность проверки характеристик регуляторов прямо на автомобиле. Для проверки автоматических регуляторов необходимо знать диапазоны их регулирования и характеристики (рис. 7-21,166,191), которые обычно представлены в виде диаграмм (графиков), показывающих изменение угла момента зажигания в зависимости от частоты вращения коленчатого вала (ЦБ регулятор) и разрежения (вакуумный регулятор). Перед проверкой регуляторов всегда проверяется начальный УОЗ.

Для проверки центробежного регулятора необходим стробоскоп и тахометр.

Чтобы на характеристику центробежного регулятора не наложилась характеристика вакуумного, вакуумные шланги отсоединяют и заглушают (отключают вакуумный регулятор).

Работу центробежного регулятора проверяют по нескольким точкам характеристики (как правило достаточно четырех). За контрольные точки принимают значение углов опережения при частоте вращения: 1000, 1500, 2500 и 3000 об/мин.

Нанесите белой краской 4 тонкие линии на шкиве коленвала через каждые 13 мм, которые соответствуют 10 градусам поворота коленвала. Эти метки должны располагаться против часовой стрелки от метки 4 .

Выставить зажигание на ваз 21213 карбюратор

Запустите двигатель, наведите пучок света стробоскопа на метку 3

. Повышайте ступенчато частоту вращения коленвала на 500 об/мин. Определяйте по шкиву коленвала с нанесёнными метками число градусов опережения зажигания. Из этого значения не забудьте вычесть начальный УОЗ. Полученную характеристику центробежного регулятора опережения зажигания сопоставьте с характеристикой на рис. которые ниже.

Угол опережения зажигания до в.м.т. при частоте вращения коленчатого вала 750-800 мин -1 должен соответствовать данным Приложения 3.

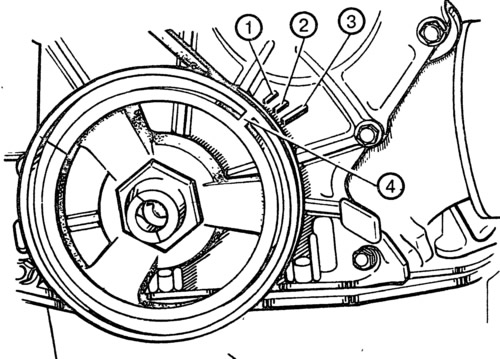

Для проверки момента зажигания имеется три метки 1,2 и 3 (рис. 7-18) на крышке механизма газораспределения и метка 4 на шкиве коленчатого вала, соответствующая в.м.т. поршня в первом и четвертом цилиндре при совпадении с меткой 1 на крышке.

Выставить зажигание на ваз 21213 карбюратор

Рис. 7-18. Метки для установки момента зажигания:
1 — метка опережения зажигания на 10°; 2 — метка опережения зажигания на 5°; 3 — метка опережения зажигания на 0°; 4 — метка в.м.т. на шкиве коленчатого вала.

Проверить и установить момент зажигания можно с помощью стробоскопа, действуя в следующем порядке:

  • соедините зажим «плюс» стробоскопа с выводом «плюс» аккумуляторной батареи, зажим «массы» — с выводом «минус» аккумуляторной батареи, а зажим датчика стробоскопа присоедините к проводу высокого напряжения 1-го цилиндра. Обозначьте мелом для лучшей видимости метку 4 на шкиве коленчатого вала;
  • запустите двигатель и направьте мигающий поток света стробоскопа на метку на шкиве; если момент зажигания установлен правильно, то при холостом ходе двигателя положение метки 4 на шкиве должно соответствовать данным Приложения 3.

Для регулировки момента зажигания остановите двигатель, ослабьте гайку крепления датчика-распределителя зажигания и поверните его на необходимый угол. Для увеличения угла опережения зажигания корпус датчика-распределителя следует повернуть против часовой стрелки, а для уменьшения — по часовой стрелке. Затем снова проверьте установку момента зажигания.

Для удобства регулировки момента зажигания на фланце датчика-распределителя зажигания имеются деления и знаки «+» и «-». Одно деление на фланце соответствует восьми градусам поворота коленчатого вала.

Если имеется диагностический стенд с осциллоскопом, то с его помощью тоже можно легко проверить установку момента зажигания, руководствуясь инструкцией по эксплуатации стенда.

Снятый с двигателя датчик-распределитель зажигания устанавливайте на место в следующем порядке:

Как выставить зажигание на ниве 21213 карбюратор

Неприхотливость, простота обслуживания и ремонтопригодность — это известное преимущество всех карбюраторных двигателей, которые устанавливались на автомобили семейства ВАЗ, включая весь модельный ряд «Нива». Но здесь кроется также их главный недостаток, а именно необходимость периодического проведения ручных регулировок. Например, после ремонта или при смене октанового числа используемого топлива от водителя требуется установка зажигания на автомобиле ВАЗ «Нива» (карбюратор), в то время как инжекторные системы в подобных манипуляциях не нуждаются.

Установка зажигания на Ниву устраняет проблему некорректной работы мотора

Из-за неверно установленного угла опережения зажигания мотор начинает работать некорректно, а его мощность снижается. Своевременное принятие мер по установке зажигания на ВАЗ-21213 «Нива» с карбюраторным двигателем позволяет устранить проблему. Если же вы решите выполнить все регулировки самостоятельно, то сможете ещё и сэкономить на услугах мастера. Для этого нужно лишь ознакомиться с руководством, которое приведено ниже.

Читайте так же:
Регулировка клапанов уаз дизель

Как самостоятельно настроить зажигание на «Ниве»

Наиболее точно регулировка зажигания 21213 (карбюратор) может быть выполнена с применением стробоскопа. Однако это не единственный метод, доступный в гаражных условиях, тем более что многие автолюбители не имеют этого прибора в распоряжении и не намерены его покупать. Поэтому мы рассмотрим целых два способа установки оптимального угла опережения зажигания.

Для начала остановимся на регулировке при помощи стробоскопа. Подготовьте для предстоящей работы гаечный ключ на «13» и, собственно, сам стробоскоп. Если всё готово, можете приступать к выполнению настроечных операций, следуя пошаговой инструкции, но для начала оговоримся, что для корректной регулировки двигатель следует прогреть, а карбюратор должен быть как следует настроен. Итак, порядок действий выглядит следующим образом:

Именно таким образом производится установка зажигания ВАЗ-21213 (карбюратор) с использование такого прибора, как стробоскоп. С его помощью вы сможет настроить момент воспламенения рабочей смеси не хуже, чем квалифицированный специалист автосервиса. Дальше мы рассмотрим вариант, не требующий применения этого прибора.

Как установить момент зажигания при помощи лампочки

Этот способ регулировки не требует покупки дополнительного оборудования и в то же время позволяет провести довольно точные настройки. Если он вам подходит, то прежде чем приступить к регулировке зажигания ВАЗ-21213 (карбюратор), подготовьте контрольную лампочку на 12 В, предварительно припаяв к её контактам по проводнику. И также вам понадобится гаечный ключ на «13» и ключ для ручного вращения коленвала. В процессе настройки придерживайтесь последовательности описанных ниже действий:

Кстати, этот метод настройки зажигания подходит для большинства отечественных транспортных средств с карбюраторным двигателем, включая автомобили семейства УАЗ.

По завершении регулировочных работ нелишним будет проверить работу системы зажигания модели 21213 в дороге. Для этого разгоните машину до скорости 50 км/ч, включите четвёртую передачу и выжмите до упора педаль акселератора. Если в этот момент вы услышите тихие детонационные звуки, значит, момент воспламенения рабочей смеси настроен как надо. Отсутствие звуков свидетельствует о позднем зажигании, а если они слишком громкие, то момент слишком ранний. В каждом из этих двух случаев вам придётся повторно провести настройку.

В этой статье описаны два самых распространённых способа установки угла опережения зажигания, но они не единственные. Например, опытные мастера способны проводить регулировку, ориентируясь на собственный слух. Однако это метод доступен только для тех, кто досконально знает, как выставить зажигание на «Ниве» 21213 (карбюратор) и выполняет подобные работы регулярно. Для простого же автолюбителя достаточно будет вооружиться приведённым выше материалом, чтобы достичь достойного результата.

Как выставить зажигание на Ниве (ВАЗ 2121)?

  • При запуске движок дергается, будто троит, ВАЗ Нива – 3 ответа
  • Можно ли поставить Сонар на Ниву 2121? – 3 ответа
  • Разница между между бегунками контактного и бесконтактного зажигания – 2 ответа
  • Нет искры в ВАЗ 21213 – 2 ответа
  • Нива глохнет после прогрева – 2 ответа
  • Установить первый цилиндр в положение ВМТ. Пометка на шкиве коленвала должна располагаться перед третьей пометкой (ноль градусов).
  • Снять крышку датчика-распределителя, проверить, где находится бегунок. Он должен направляться на штифт первого цилиндра.
  • С помощью стробоскопа установить и проверить момент зажигания.
  • Соединить массу с минусом аккумулятора, а плюс с плюсом.
  • Присоединить зажим датчика к проводу высокого напряжения на первом цилиндре и позначить метку на шкиве коленвала.
  • Запустить двигатель на холостых оборотах в районе 750-800 оборотов в минуту. Мигающий свет стробоскопа направить на метку на шкиве коленвала. Если она совпадает со средней меткой на крышке двигателя, значит момент зажигания выставлен верно.
  • Если нет — заглушить двигатель и ослабить крепление датчика-распределителя зажигания. Если нужно увеличить угол — повернуть против часовой стрелки, уменьшить — за часовой. Зафиксировать и снова проверить стробоскопом.
  • Открыть крышку датчика-распределителя, совместить лепестки статора и роторную метку, затем зафиксировать датчик.
  • Завести и прогреть движок до 80 градусов. На скорости 50-60 километров в час резко нажать газ.
  • Кратковременная детонация в 1-2 секунды свидетельствует о правильной установке момента зажигания.
  • Если происходит раннее зажигание (т.е. детонация продолжается) — повернуть датчик против часовой стрелки.
  • Если происходит позднее зажигание (т.е. детонация не возникает) — за часовой.
Читайте так же:
Регулировка зазоров клапанов уаз 3151

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Любому человеку, даже не автовладельцу, понятно, что без зажигания машина не заведется и не поедет (варианты криминальные не рассматриваются). В зависимости от производителя автомобиля ремонт или замена деталей происходит в автосервисе или самостоятельно. Установка зажигания на ВАЗ 21213 НИВА карбюратор – один из тех процессов, которые может произвести владелец сам. Такой подход сэкономит деньги и даст личный опыт в ремонте.

Особенности замены замка зажигания

Прежде всего, важно убедиться, что проблема именно в замке. Поэтому проводится осмотр свечей, трамблера и катушки зажигания. Часто эти части ДВС становятся причиной в сбоях корректной работы. Если поломки в них исключены, то следует менять замок зажигания (ЗЗ). Порядок извлечения:

  1. Отключить аккумулятор.
  2. Демонтировать рулевую колонку.
  3. Отметить провода, идущие к контактной зоне ЗЗ. При помощи плоской отвертки выкрутить болты фиксации выключателя к рулевой колонке (слева и справа).
  4. Вставить ключ в положение 0. Нажатием отвертки немного утопить фиксатор через отверстие (ключ при этом не трогать).
  5. Слегка потянуть ЗЗ на себя и демонтировать. Замок зажигания нива 21213 по схеме подключения проводов отключается (меняется контактная часть, если требуется). Для этого обязательно демонтируется стопорной кольцо отверткой.
  6. Извлечь ключ, установить контактную часть так, чтобы широкие выступы корпуса и детали совпали.
  7. Сборка остальных деталей происходит в обратном порядке.

При четком следовании инструкции и схеме подключения проводов проблем возникнуть не должно. Этому способствует простота конструкции. При этом деталь даже поддается ремонту, если повреждения не критичны.

Проверка качества установки замка зажигания

Логично, что возможны ошибки при подключении контактов или неверный монтаж самого замка. Поэтому нужно протестировать ЗЗ в установленном состоянии. Потребуется омметр и вольтметр. Диагностика работоспособности:

  1. Проверка сопротивления между выводами вторичной обмотки: подключить щупы к 1и 4 цилиндру, после — к 2 и 3. Данные должны примерно совпадать. Погрешность больше, чем в 100 Ом, указывает на повреждение вторичной обмотки.
  2. Проверка проводки осуществляется вольтметром. Первый контроль – один щуп ставится на контакт А, второй – на массу. Завести мотор и зафиксировать данные. Заглушить авто и повторить процедуру с контактом В. Показатели должны быть около 12 вольт.
  3. Кроме этого, если отсутствует напряжение, проверяются предохранитель, возможность обрыва проводки или коррозия контактов.

Последний случай особе неприятен, так как проверять придется практически всю проводку, контактные элементы и т.д. При возможных подозрениях в электросети лучше отдать автомобиль профессиональному автоэлектрику. Ее ремонт требует досконального знания схемы и опыта в поиске дефектов.

Выставление зажигания

Последний этап, который в настройке системы зажигания может выполнить автолюбитель после установки замка. Можно отдать авто специалисту, но эта достаточно простая процедура оценивается сервисах необоснованно дорого. Инструкция по выставлению:

  1. Выставить цилиндр 1 в верхней мертвой точке при постановке метки по коленвалу между отметками 3 — 0 градусов.
  2. Демонтировать крышку трамблера и проверить положение бегунка (направление должно быть в сторону штифта цилиндра 1. С помощью стробоскопа произвести установку момента и после подключить аккумулятор: масса – к минусу, положительный контакт – к плюсу.
  3. Зажим регулятора подключается к высоковольтному кабелю на цилиндре 1. отметить метку на шкиве коленвала.
  4. Завести двигатель при оборотах менее 800 об/мин. Свет стробоскопа направить на риску на шкиве. При верной регулировке риска должна совпадать со средней на крышке двигателя.
  5. При несоответствии меток – заглушить двигатель и отрегулировать крепление трамблера по часовой стрелке или против. После повторить процедуру.

Финальная проверка происходит на ходу. Потребуется прогреть двигатель до 80 градусов. После разогнаться до 60 км/ч (или перейти на 4 передачу, как советуют некоторые специалисты). Резко нажать на педаль газа. При верной регулировке зажигания двигатель может коротко задетонировать.
