Ремонт карбюратор ВАЗ 2105: как настроить систему впрыска?

Пятая модель Lada выпускалась с 1980 по 1995 год, и этот автомобиль пользовался повышенным спросом. Основным двигателем, установленным на этих машинах, был четырехцилиндровый двигатель внутреннего сгорания объемом 1,29, 1,45 или 1,57 л. Для подготовки топливной смеси для двигателя были установлены отечественные карбюраторы озона и их модификации. Мы объясним, как сделать корректировки и ремонт. карбюратор ВАЗ 2105 Сделай сам.

Во-первых, давайте подробнее рассмотрим само устройство, которое сочетает топливо с воздухом в определенных пропорциях. После перемешивания рабочая смесь поступает в цилиндр двигателя и определяет нормальную работу агрегата в разных режимах. Карбюратор является очень сложным и очень точным устройством, поэтому точное выполнение основных функций зависит от строгого соблюдения параметров, установленных на заводе, и их дальнейших настроек.

Основные части

Карбюратор ВАЗ для выполнения своих задач 2105 состоит из следующих механизмов и систем:

• Система запуска и прогрева двигателя.
• Система поддержки уровень топлива.
• Система XX (в режиме ожидания);
• Система Эконостат.
• Ускорительный насос.
• Основная система дозирования.

Вы можете настроить три системы. они первые в списке. Регулировка карбона ВАЗ 2105 можно выполнить, не снимая устройство с машины. регулировка карбюратора дааз 1111 видео! Поскольку карбюраторы пятой и седьмой моделей идентичны по конструкции и отличаются только диаметрами отверстий воздушного и топливного жиклеров, карбюратор для ВАЗ 2107 можно отрегулировать таким же образом.

О настройках

Поддержание нужного уровня топлива в карбюраторе обеспечивается специальным поплавковым механизмом.

Поплавковый механизм

Чтобы настроить его, вы должны запустить двигатель и дать ему поработать несколько минут на холостом ходу. Тогда вам нужно снять крышку карбюратор и проверьте уровень топлива в поплавковой камере. он должен быть 28 мм.

Карбюратор дааз 2105

Мы выбираем самолеты GDS карбюратор дааз 2105 для роботов на ВАЗ 2106, 1.3л Другие видео каналы:.

Специальный карбюратор дааз 2105-20 на ваз 2106

Карбюраторы на карте. близко к тебе! Покупка из гвоздей.

Если это не так, сделайте следующее:

1. Измерьте и отрегулируйте расстояние между прокладкой крышки и поплавком, когда поплавок касается игольного шара. Оно должно составлять 6,5 мм (допуск 0,25 мм).
2. Выполните регулировку, согнув язык.
3. Проверьте максимальный ход иглы клапана, который должен составлять 8 мм. Для тестирования измерьте расстояние между прокладкой крышки и максимальным ребром. Должно быть 14 мм с отклонением 0,5 мм. Для устранения отклонения необходимо действовать на кронштейне.
4. Визуально проверьте перпендикулярность язычка к оси игольчатого клапана, а также параллельность поплавка относительно нижней крышки. Если вы заметили нарушение, выровняйте все это.

Если после всего вышеперечисленного вы не смогли добиться стабильности уровень топлива, 28 мм, игольчатый клапан необходимо заменить в поплавковой камере.

реостат

Чтобы настроить триггер карбюратор ВАЗ 2105 вам нужно сделать следующее:

1. Используйте дышло в кабине, чтобы закрыть газ.
2. Убедитесь, что соединение вала находится в конце канавки штока пускового устройства. карбюратор. В случае нарушения исправьте ситуацию, согнув тягу.
3. Снимите крышку и измерьте зазор между краем створки и стенкой камеры утопленным стержнем. Оно должно составлять от 5 до 5,5 мм. Отрегулируйте его, повернув регулировочный винт пускового устройства.

Холостой ход

Чтобы установить скорость холостого хода, запустите и прогрейте двигатель, а затем выполните следующие операции:

• Выведите двигатель на 850 об / мин, вращая винт количеством смеси.
• Возьмите скорость смеси до максимальной скорости.
• Уменьшите скорость до 850 величин пропеллера.
• Винт высочайшего качества.
• Достигнув 850 об / мин, заверните качественный винт пока мотор не трясется.
• Отворачиваясь качественный винт обеспечить стабильную работу двигателя.

При правильной настройке карбюратор Пять расходов на топливо летом не должны превышать следующее:

• 7-7,5 литров с гектара на даче со скоростью 90 км / ч;
• 8,5-9 литров в городском режиме.

Если вы делаете ремонт и ремонт самостоятельно карбюратор Вы не можете, не мучайте себя или свою машину, но обратитесь к специалисту.

Как отрегулировать карбюратор для ВАЗ 2105

Несмотря на то, что с 80-х годов карбюраторные системы, участвующие в подаче топлива в ДВС, были вытеснены инжекторными, у них все равно есть существенные плюсы, которые обуславливают их установку на некоторые автомобили.

На ВАЗ 2105 также был установлен этот тип системы. Подробнее о карбюраторе для этой модели – в статье.

Карбюратор для ВАЗ 2105 – общие сведения

На многих моделях, выпускаемых на Волжском автомобильном заводе, установлены карбюраторные системы. В модели 2105 также используется данный вид.

Этот автомобиль выпускался с 1979 года, а снят с конвейера был только в 2010 году. Такая долгая жизнь обусловлена легкостью эксплуатации автомобиля, его внешней и внутренней простотой и дешевизной. С момента запуска «пятерки» инженеры изменяли и дорабатывали внутренние агрегаты, в том числе и карбюратор, который является одной из важных составляющих системы ДВС.

Вот почему во все времена существования ВАЗ 2105 владельцев интересовал вопрос о том, как отрегулировать эту неотъемлемую часть – карбюратор, чье состояние сказывается на работе всего ТС.

Состоит карбюратор из трех основных частей, не считая огромного количества небольших деталей. Рассмотрим эти три основные элемента для лучшего понимания устройства механизма.

• Верхняя часть – это крышка механизма и штуцеры, через которые подается топливо;
• Средняя часть – основная. Состоит из корпуса, в котором размещены две камеры для правильного и быстрого прохождения процессов подачи топливной смеси к цилиндрам;
• Нижняя часть образуется из поплавковой камеры и дроссельных заслонок.

Как уже было сказано, во всем механизме много различных мелких деталей типа прокладок, резинок и жиклеров, выход из строя которых может привести к серьезным проблемам. Чтобы работа двигателя была бесперебойной, нужно всегда следить за их состоянием, насколько это возможно.

Карбюраторы для модели авто

На данную модель автомобиля устанавливаются разные поколения карбюраторов, которые дорабатывались с течением времени. Ниже представлен список основных модификаций:

• ДААЗ (Димитровградский автоагрегатный завод) производил механизмы, отличавшиеся улучшенными скоростными характеристиками, в то же время повышался расход топлива;
• «Озон» – это новая версия ДААЗа, основным минусом которого являлись проблемы с клапанами, которые от любого загрязнения вызывали неполадки в работе;
• «Солекс». Главный плюс – экономичный расход топлива. Но вместе с экономичностью появляется требовательность к хорошему качеству заливаемого бензина.

Как видно, карбюратор на ВАЗ 2105 прошел через целую эволюцию, при этом приобретая как плюсы, так и минусы. Конечно, инженеры пытались доработать механизм, но идеальный агрегат создать так и не удалось.

Функции

Функционал рассматриваемого элемента довольно прост. Он призван, чтобы обогащать кислородом поступающую топливную смесь, после чего выводить ее в камеру сгорания.

Можно описать весь этот процесс термином смесеобразование. Первая его стадия – ввести в поток воздуха бензин, распылить его и частично испарить. Далее смесь поступает во впускной трубопровод и цилиндры, не переставая при этом испаряться. Следующая стадия – дозирование топлива. После этого, подстраиваясь под режим работы двигателя, происходит изменение количества смеси.

Регулировка карбюратора

Процесс регулировки карбюратора позволит улучшить работу двигателя и продлить срок его эксплуатации. Поэтому так важно проводить ее чаще, не дожидаясь, пока появятся явные признаки неисправности, например, провалы в работе двигателя или отчетливый запах бензина в салоне.

Несмотря на кажущуюся простоту данного процесса, нельзя самостоятельно регулировать карбюратор, если вы не знаете устройство данного механизма.

Несколько предварительных действий, которые помогут облегчить и оптимизировать работу:

1. Перед началом настройки нужно снять механизм, промыть и продуть его.
2. Приготовить инструментарий: набор гаечных ключей, крестовую и плоскую отвертки.
3. Также важно найти инструкцию к ВАЗ 2105, чтобы перед глазами были все нужные характеристики.

Когда все готово, можно приступать непосредственно к настройке. Из всех систем, являющихся составляющими карбюратора, регулировке подлежат только следующие:

• Система запуска устройства;
• Холостого хода;
• Поддержания уровня топливной смеси (связанная с настройкой поплавкового механизма);
• Уровень СО2.

Далее рассмотрим все стадии подробнее.

Настройка поплавкового механизма

Перед настройкой следует дать автомобилю поработать на холостых. Когда вы это сделали, приступаем к следующим этапам:

1. Снимаем крышку с карбюратора.
2. Проверяем уровень топливной жидкости (значение должно равняться 28 мм).

Если обнаруживается другой показатель, нужно провести регулировку поплавкового механизма. Для этого:

1. Ставим крышку вертикально, чтобы штуцер, через который подается топливо, смотрел вверх. Язычок поплавка должен оказаться перпендикулярным оси игольчатого клапана. В случае, если у вас другие показатели, подогните его плоскогубцами.
2. Расстояние от поплавка до картонной прокладки – 6-7 мм. В противном случае, подгибаем кронштейн, на котором держится поплавок, до нужных значений.
3. После того, как настройка механизма завершена, верните крышку назад.

Регулировка пускового устройства

Для настройки устройства делаем следующее:

1. Закрываем подсос (для удобства закрепите скрепкой).
2. Обращаем внимание на то, как установлена телескопическая тяга. Пальцем тянем рычажок тяги до упора.
3. Замеряем щель приоткрытой верхней заслонки. Стандарт – 5 мм по нижней щели. Для удобства можно измерять сверлом подходящего размера.
4. Если значение не соответствует указанному, то выставляем нужный зазор, вращая специальный регулировочный винт, расположенный на устройстве пуска генератора.

Регулировка холостого хода

Регулировка необходима, когда пропадают холостые обороты. Здесь важно не наделать ошибок, поэтому нельзя ремонтировать механизм без знания его устройства или хотя бы предварительного ознакомления с инструкцией.
Что нужно для этого?

1. Откручиваем винт качества (на три или три с половиной оборота). Винт количества отворачиваем на шесть – семь оборотов.
2. Производим пуск двигателя. Уменьшаем обороты коленвала, если они слишком высокие.
3. После того, как двигатель прогрелся, тахометром выставляем 900 оборотов в минуту, крутя количественным винтом.
4. Через десять минут глушим машину. Проверяем электроды свечей зажигания. Если нет сажи, настройка выполнена успешно.
5. Если же сажа появилась, прочистите электроды и заверните винт качества на 0,5 – 1 оборот. Далее повторяем предыдущие действия вплоть до исчезновения сажи на свечах.

Изменение содержания со2

Чтобы изменить содержание углерода, нужно проворачивать вин качества. Сначала закрутите его до упора, а затем отверните на четыре – пять оборотов.

Карбюратор ваз 2105: назначение, устройство, регулировка

В конструкции карбюратора много мелких деталей, каждая из которых имеет большое значение, поскольку выполняет определённую работу. Если хоть один из элементов выходит из строя, стабильная работа узла нарушается. Довольно часто проблемы возникают при пуске непрогретого мотора или в момент ускорения. Карбюратор считается неисправным при проявлении следующих признаков:

• при работе на ХХ двигатель работает с провалами, т. е. нестабильно;
• при попытке разгона наблюдается некоторая задержка;
• повышенный расход топлива;
• затруднённый запуск мотора после длительного простоя.

Каждый из указанных признаков свидетельствует о необходимости проведения ремонтных либо регулировочных работ. Рассмотрим наиболее распространённые неисправности «семёрочного» карбюратора.

Переливает бензин

Суть проблемы сводится к тому, что в устройство смешивания бензин поступает в большем количестве, чем это необходимо, а обратный клапан не отводит излишки горючего в бензобак. Как результат, снаружи карбюратора появляются капли бензина. Для устранения неисправности необходимо прочистить топливные жиклёры и их каналы.

Стреляет

Если из карбюратора доносятся «выстрелы», проблема, как правило, обусловлена чрезмерным поступлением топлива в него. Неисправность проявляется в виде резких подёргиваний во время движения. Решением проблемы является промывка узла.

Бензин не подаётся

Возникновение неполадки может быть связано с засором жиклёров, поломкой топливного насоса либо неисправностями подводящих бензин шлангов. В такой ситуации следует продуть подающий патрубок при помощи компрессора и проверить топливный насос. Если проблем не было выявлено, придётся демонтировать узел и выполнять промывку.

Отсутствие подачи бензина может быть вызвано засором жиклёров

Не работает вторая камера

Проблемы со вторичной камерой проявляются в виде снижения динамики автомобиля практически на 50%. Неисправность связана с заеданием ДЗ, которую приходится заменять новой деталью.

Не работает ускорительный насос

При неполадках с ускорителем топливо может не поступать или же подаваться в виде короткой и вялой струи, что приводит к появлению задержек во время разгона. В первом случае причина кроется в засоре топливного жиклёра насоса-ускорителя либо прилипании шарика к втулке обратного клапана. При плохой струе возможно зависание шарика либо негерметичное соединение диафрагмы между корпусом карбюратора и крышкой. Выход из ситуации — чистка деталей и проверка их состояния.

Двигатель глохнет при нажатии на газ

Если мотор запускается и без нареканий работает на ХХ, но при попытке тронуться с места глохнет, вероятней всего, в поплавковом отделении недостаточный уровень бензина. В результате его хватает только на запуск силового агрегата, а в момент открытия ДЗ уровень становится слишком низким, что требует его регулировки.

Для нормальной работы двигателя в поплавковой камере должен быть определённый уровень топлива

Второй этап – регулируем пусковое устройство карбюратора ВАЗ-2105

На этом этапе в гаражных условиях автолюбитель для настройки карбюраторной системы, запускающей и прогревающей мотор, может выполнить следующие действия:

• закрыть воздушную заслонку (это делают с помощью рукоятки тяги, размещенной в автомобильном салоне);
• проверить местоположение хвостовика тяги, который должен быть в конце паза штока карбюраторного устройства для запуска системы;
• измерить уровень зазора от кромки заслонки до стенки камеры (замеры производятся, когда шток находится в утопленном состоянии) – норма составляет 5-5,5 мм.

Если цифровые показатели отличаются от установленных нормативов, их регулируют с помощью вращения специального регулировочного винта (он находится на пусковом устройстве карбюратора).

Эксплуатация и ремонт устройства

Карбюратор служит для образования горючей смеси посредством соединения впрыскиваемого топлива и воздуха, с целью обеспечить работу двигателя внутреннего сгорания. При этом следует соблюдать правильные пропорции, чтобы обеспечить нормальное сгорание. В случае несоблюдения пропорций образуется переобогощенная смесь вследствие избыточного количества топлива или недостатка воздуха, что приводит к поломкам.

Карбюратор включает в себя систему, поддерживающую необходимый топливный уровень; систему, отвечающую за запуск и прогрев холодного двигателя; систему холостого хода; основную систему дозирования; насос ускорения; эконостатическую систему. Осуществление регулировки холостого хода ВАЗ 2105 следует выполнять исключительно на моторе, который заранее прогревается. Температурное значение жидкости охлаждения должно колебаться в районе 90-95 градусов.

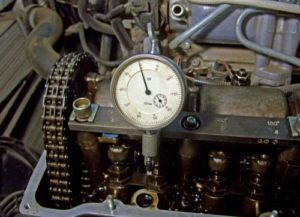

К тому же нужно отрегулировать зазоры на газораспределительные механизмы и открыть воздушную заслонку

Отдельное внимание следует уделить правильности установки угла опережения зажигания. При регулировке карбюратора 2105, прежде всего, устанавливают вращающую частоту коленвала до 700-800

Осуществляется этот процесс посредством винта, регулирующего состав смеси, после чего этим же винтом добиваются концентрации окиси углерода приблизительно 0,05.янв,2 % приведенной к 20°С и 760 мм рт. ст. при вышеуказанном положении винта. После этого с помощью первого винта нужно произвести восстановление вращающей частоты коленвала до 700-800. Посредством второго винта регулирования можно вновь восстановить концентрационное значение углерода в процентном соотношении до 0,05.янв,2.

Затем благодаря резкому нажатию заслоночной приводной педали, а затем ее отжатию, двигатель увеличит вращающую частоту коленвала, а в случае ее уменьшения двигатель заглохнет. В таком случае посредством первого винта следует вновь добиться увеличения вращающей частоты до 750-800 , после чего в отверстие для второго регулировочного винта устанавливают пластмассовую заглушку. После всех этих действий регулировочный процесс 2105 считается завершенным.

Устанавливая на классику ВАЗ 21053 карбюратор, следует помнить,что, в отличие от ВАЗ 2105, 21053 20 имеет несколько бедную вторую камеру. Это объясняется тем, что первая обладает достаточно богатой регулировкой. Ее можно сделать беднее, если установить жиклеры 102-150, но тогда возникнет необходимость в обогащении второй камеры с помощью установки жиклеров 115-135.

Учитывая технические характеристики ВАЗ 2105, конечно же, необходимо и более целесообразно устанавливать карбюратор 2105 Озон, но все же установка карбюратора 21053 20 тоже считается допустимой. С целью повышения мощности двигателя и эффективности карбюратора ВАЗ 2105, на автомобиль обычно устанавливают компрессор.

Компрессор состоит из шкива, ведущей шестерни, ведомой шестерни ротора и внутренней масляной шестерни. Все работы по установке следует осуществлять на остывшем двигателе. После установки компрессор должен иметь минимальное сопротивление движению воздуха. Обычно для этого используют установочный кит-комплект, включающий все необходимые детали. Механический нагнетатель (компрессор) играет важную роль в процессе улучшения качеств автомобиля.

Теперь непосредственно о настройке

Поддержание необходимого уровня топлива в данном аппарате обеспечивает поплавковый механизм.

Настройка поплавкового механизма

1. Завести двигатель автомобиля и дать ему поработать на холостом ходу 2-3 минуты;
2. Снять крышку карбюратора;
3. В поплавковой камере проверить уровень топлива. Он должен составлять 28 мм.

В случае отклонения производим следующие действия:

1. Замерить и настроить расстояние между прокладкой крышки и поплавком при касании язычка поплавка с шариком игольчатого клапана. Оно должно составлять 6,5±0,25 мм. Регулируем подгибанием язычка;
2. Проверить максимальный ход иглы клапана. Он должен составлять 8 мм. Для проверки необходимо замерить расстояние между прокладкой крышки и максимально отведённым поплавком. Оно должно составлять 14±0,5 мм. Отклонение устраняем воздействием на кронштейн;
3. Визуально проверить перпендикулярность язычка оси игольчатого клапана и параллельность поплавка нижней плоскости крышки. При нарушениях выровнять.

Если всеми вышеперечисленными действиями не удаётся добиться стабильного уровня топлива (28 мм) в поплавковой камере, то необходимо заменить игольчатый клапан.

Регулировка пускового устройства карбюратора ВАЗ 2105

1. При помощи рукоятки тяги, расположенной в салоне, закрыть воздушную заслонку;
2. Проверить, чтобы хвостовик тяги находился в конце паза штока пускового устройства карбюратора. При нарушении устранить подгибанием тяги;
3. Снять крышку и замерить зазор между кромкой воздушной заслонки и стенкой камеры при утопленном штоке пускового устройства (шток утапливаем при помощи отвёртки при отсоединённой тяге). Он должно составлять 5,0—5,5 мм. Настраиваем вращением регулировочного винта пускового устройства.

Настройка холостого хода

Данный вид работ стоит производить на прогретом двигателе.

1. Винтом количества смеси вывести двигатель на 850 об/мин;
2. Винтом качества вывести обороты на максимальный уровень;
3. Винтом количества снизить обороты до 850;
4. Винтом качества опять довести до максимума;
5. Добившись, таким образом, 850 об/мин завернуть винт качества до момента «потряхивания двигателя»;
6. Отворачивая винт качества добиться устойчивой работы двигателя.

При правильной регулировке карбюратора ВАЗ 2105 расход топлива в летнее время не должен превышать:

• за городом на шоссе при скорости 90 км/час – 7 – 7,5 л на 100 км;
• при городском цикле езды – 8,5 – 9 л.

В случае, если Вам самостоятельно не дается эта работа, лучше не мучить себя и машину, а обратиться в сервисный центр АвтоВАЗ.

Карбюратор ВАЗ 2107, он же «Озон», получил наибольшую популярность среди конкурентов «Вебер», «Солекс» и «ДААЗ», именно для данной модели Лада. Менее популярным является прототип «ДААЗ».

Схема каждого из них, в принципе одинаковая, но у каждого особенное устройство. Для того, что определится, какой образец лучше поставить на «Семерку», давайте рассмотрим каждый экземпляр отдельно.

Регулировка холостого хода: последний этап настройки карбюратора

После настройки поплавковой камеры и отладки пускового устройства можно смело переходить к завершающему этапу, позволяющему отрегулировать холостой ход двигателя. Для этой цели в конструкции карбюратора предусмотрены так называемые количественный и качественный винты.

Как и в случае с отладкой пускового механизма, необходимо предварительно хорошо прогреть двигатель. После этого выполняем следующие действия:

• с помощью качественного винта устанавливаем максимальную скорость вращения двигателя;
• переходим к винту количества. Используя его, необходимо уменьшить скорость примерно на 100 оборотов в минуту. После этого запускаем силовой агрегат и продолжаем крутить винт, чтобы добиться оптимального уровня оборотов двигателя.

Правильная регулировка холостого хода дает возможность добиться стабильной работы мотора, а также исключить возможные сбои и отказы. Если же ваша цель заключается еще и в увеличении мощности, можно внести ряд изменений в конструкцию штатного карбюратора или заменить его на устройство типа Солекс, которое функционирует эффективнее.

Для тюнинга карбюратора осуществляются такие работы, как извлечение пружины с вакуумного привода, монтаж более производительных воздушных и топливных жиклеров, а также установка нового диффузора с маркировкой 4,5 (вместо стандартных 3,5). Столь простая модификация дает возможность значительно улучшить работу как самого устройства, так и двигателя авто.

Регулировка карбюратора ВАЗ 2105

В процессе эксплуатации все карбюраторы ДААЗ будут нуждаться в регулировке. Некоторые водители настраивают устройство при смене сезонов, некоторые — при появлении тех или иных дефектов.

В любом случае регулировка карбюратора ВАЗ 2105 — это процесс, который позволит оптимизировать работу двигателя и продлить его ресурс. Помимо этого, даже типовая настройка карбюратора заметно улучшает основные показатели работы двигателя: например, увеличивает скоростные данные и сокращает потребление горючего.

Для качественной полноценной регулировки понадобится:

1. Подготовить рабочее место. Чтобы отрегулировать системы устройства, его потребуется снять с машины, промыть, продуть и установить на ровное и чистое место.
2. Подготовить инструмент. В случае с ВАЗ 2105, это комплект гаечных ключей, крестовая и плоская отвёртки. Не лишней будет и ветошь, так как возможны подтекания топлива.
3. Найти сервисную книжку на ВАЗ 2105. В этом мануале производитель указал все рабочие параметры конкретной модели, именно с этими параметрами и необходимо будет сверяться в процессе работы.

Основные этапы регулировки

После того как карбюратор был полностью подготовлен к работе, можно начинать его регулировку:

1. Первым делом специалисты обычно регулируют количество оборотом коленвала. Оптимальное число составляет от 750 до 800 оборотов в минуту. Для выставления этого параметра необходимо будет до упора затянуть регулировочный винт, после чего аккуратно открыть его на три оборота назад.
2. Далее потребуется донастроить объём газа СО2 в выхлопах автомобиля. Для этого винт качества нужно закрутить до упора и отвернуть обратно на 4 или 5 оборотов.
3. Регулировка холостого хода проводится винтом холостого хода. Для этого нужно слегка подтянуть винт в обратном от карбюратора направлении.
4. Поплавок в поплавковой камере должен находиться строго по центру, поэтому для достижения нужного показателя можно слегка надавить на защёлки.

Фотогалерея: регулировка своими руками

Чистка жиклёров

Много вопросов возникает у автовладельцев по чистке жиклёров. Имеет ли смысл чистить эти приспособления или лучше сразу менять их на новые? На самом деле, всё зависит от материального состояния водителя — разумеется, быстрее и проще вытащить старые жиклёры и на их место установить новые.

Однако если отверстия в трубках не разносились, можно просто промыть жиклёры в ацетоне или специальной жидкости, после чего продуть сжатым воздухом из баллончика и установить обратно. Они будут работать ровно столько же, сколько и новые.

Схема электрооборудования ВАЗ-2105 (ВАЗ-21053) с генератором 37.3701

Схема электрооборудования ВАЗ-2105 (ВАЗ-21053) с генератором 37.3701
Нажмите на картинку для увеличения схемы. Все подписи ниже под схемой.

Схема электрооборудования автомобиля ВАЗ-21053 (с генератором типа 37.3701): 1 — блок-фары; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар*; 9 — электродвигатель вентилятора системы охлаждения двигателя*; 10 — датчик включения электродвигателя вентилятора*; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер; 15 — датчик указателя температуры охлаждающей жидкости; 16 — подкапотная лампа; 17 — датчик контрольной лампы давления масла; 18 — катушка зажигания; 19 — датчик уровня тормозной жидкости; 20 — моторедуктор очистителя ветрового стекла; 21 — блок управления электропневмоклапаном карбюратора; 22 — электродвигатель насоса омывателя фар*; 23 — электродвигатель насоса омывателя ветрового стекла; 24 — выключатель стоп-сигнала; 25 — реле-прерыватель очистителя ветрового стекла; 26 — регулятор освещения приборов; 27 — реле-прерыватель аварийной сигнализации и указателей поворота; 28 — выключатель света заднего хода; 29 — штепсельная розетка для переносной лампы**; 30 — прикуриватель; 31 — лампа освещения вещевого ящика; 32 — монтажный блок (вместо реле КЗ установлена перемычка); 33 — выключатели плафонов на стойках передних дверей; 34 — выключатели плафонов на стойках задних дверей; 35 — плафоны; 36 — выключатель контрольной лампы стояночного тормоза; 37 — выключатель контрольной лампы воздушной заслонки карбюратора; 38 — выключатель аварийной сигнализации; 39 — трехрычажный переключатель; 40 — выключатель зажигания; 41 — реле зажигания; 42 — переключатель наружного освещения; 43 — выключатель заднего противотуманного света;
44 — предохранитель цепи противотуманного света; 45 — контрольная лампа давления масла; 46 — комбинация приборов; 47 — контрольная лампа резерва топлива; 48 — указатель уровня топлива; 49 — контрольная лампа заряда аккумуляторной батареи; 50 — указатель температуры охлаждающей жидкости; 51 — контрольная лампа воздушной заслонки карбюратора; 52 — контрольная лампа стояночного тормоза; 53 — блок контрольных ламп; 54 — контрольная лампа заднего противотуманного света; 55 — контрольная лампа обогрева заднего стекла; 56 — контрольная лампа уровня тормозной жидкости; 57 — вольтметр; 58 — спидометр; 59 — контрольная лампа наружного освещения; 60 — контрольная лампа указателей поворота; 61 — контрольная лампа дальнего света фар; 62 — переключатель вентилятора отопителя; 63 — выключатель обогрева заднего стекла с лампой подсветки*; 64 — колодка для подключения бара; 65 — электродвигатель вентилятора отопителя; 66 — дополнительный резистор электродвигателя отопителя; 67 — задние фонари; 68 — колодки для подключения к элементу обогрева заднего стекла; 69 — датчик указателя уровня и резерва топлива; 70 — фонари освещения номерного знака. Порядок условной нумерации штекеров в колодках: а — блок-фар и очистителей фар, реле-прерывателя очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; б — монтажного блока и трехрычажного переключателя; в — задних фонарей (нумерация выводов от края платы); г — реле-прерывателя аварийной сигнализации и указателей поворота.
