Не держится спинка сидения ваз 2107

Не держится спинка сидения ваз 2107

Говоря о поломке сиденья, чаще всего речь идет о неисправности спинки. В устройстве предусмотрено изменение угла наклона. Но в случае поломки механизм данную функцию не выполняет, спинка не отклоняется даже при давлении на нее. Если поломка произошла с сиденьем водителя, то это может отразить на управляемости авто, что снижает безопасность и комфорт езды.

Для того чтобы определить причину неисправности, кресло придется снять.

Демонтаж кресел в случаях, когда:

  • его починить возможно лишь после снятия;
  • требуется осуществить шумоизоляцию пола;
  • вы решили поменять их на новые.

Чаще всего причина провала сиденья назад заключается в изношенности зубцов гребенки фиксатора. Старую деталь требуется заменить. Она продается в любом специализированном магазине. Главное взять правильную гребенку правую или левую).

При поломке будет правильно заменить и винт фиксатора. Стоимость детали не высокая, но ремонт потребует времени. Изношенную запасную часть необходимо вырезать и приварить исправную. Подобный ремонт можно провести в гараже самостоятельно, если у вас есть необходимый инструмент и навыки им пользоваться.

В противном случае вы можете обратиться в мастерскую или же приобрести новое сиденье. Если сами подушки и чехол не требуют замены, то вам понадобится только каркас.

Замена сидений на Ваз 2107 Замена сидений на Ваз 2107

Разборка и сборка механизмов регулировки передних сидений

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2107 (Жигули) 1982 г.в.
  3. Разборка и сборка механизмов регулировки передних сидений

Разборку и сборку механизмов выполняйте на снятых сиденьях.

Рис. 9–22. Механизмы регулировок переднего сиденья: 1 — направляющие салазок; 2 — ползуны салазок; 3 — ролик; 4 — резиновое кольцо ролика; 5 — ограничитель; 6 — защелка салазок; 7 — фиксатор внутренней направляющей салазок; 8 — усилитель спинки; 9 — тяга; 10 — пружина; 11 — шплинт; 12 — винтовая тяга с рукояткой механизма наклона спинки; 13 — рукоятка защелки механизма передвижения салазок; 14 — кронштейн винтовой тяги

Отсоедините пружину 10 ( рис. 9–22) и выбейте палец тяги 9. Выверните болты крепления салазок к сиденью и снимите их. Выньте шплинт 11 и винтовую тягу 12 из кронштейна 14. Сдвигая ползуны 2 по направляющим 1, выньте ролики 3 и ограничитель 5, снимите ползуны с направляющих.

Сборку выполняйте в обратном порядке.

Теперь можно выяснить в чем причина поломки

Ремонт сломанной спинки сидения

Крепление спинки ломается из-за изношенного кронштейна, за счет которого устройство перемещается, фиксируется и меняет положение. Кронштейн – самое уязвимое место переднего кресла ВАЗ 2107.

Для проведения ремонта понадобится исправная гребенка.

Далее необходимо

  • снять и перевернуть сидение. В нижней части подушки вы увидите регулировочный механизм;
  • извлечь стопорное кольцо;
  • выкрутить регулировочный штырь;
  • подготовьте место для сварки, очистив его болгаркой;
  • привинтите шпильку на место;
  • приварите гребенку.

Перед сваркой снимите обшивку или положите на нее лист оцинковки.

Как отремонтировать сломанную спинку сидения на ВАЗ 2107

Все владельцы отечественного автомобиля ВАЗ 2107 знают насколько неудобными и своеобразными являются передние кресла. В дополнение ко всему, в процессе эксплуатации автомобиля часто случается такое, когда сломалась спинка сидения ВАЗ 2107. Она внезапно перестает держаться в вертикальном положении. Как устранить поломку, и что лучше выбрать — ремонт или установку новых кресел, узнаем в процессе.

Как подогнать и приварить новые детали

Для проведения работ следуйте поэтапно:

  • приведите спинку в положение сидя и отметить положение детали;
  • гребенку прихватите в двух местах;
  • приварите деталь;
  • после того, как сварка остыла, зачистите швы при помощи болгарки;
  • покройте деталь краской и антикоррозионной мастикой.

Установка усиленной гребенки фиксатора сиденья

Для того, что бы поставить усиленную гребенку, вам понадобится выправить старую. Защитите не сгорающими накладками подушки и винт. Проварите испорченную деталь. После можно устанавливать гребенку, равняя ее по винту. После приварите к кронштейну.

Как решить вопрос с «проседанием»

Когда подушка сиденья снята, можно проверить состояние пружин.

«Проседание» происходит из-за того, что пружины отламываются от боковин кресла, и оно проваливается под тяжестью.

Для решения с «проседанием» нужно укрепить сиденье. Для этого следует приварить металлические пластины, и по новой закрепить отломленные пружины. Обратите внимание на проволоки, которые удерживают пружины сиденья вместе. Если они утеряны, поставьте новые.

Читайте так же:
Регулировка руля по вылету ваз 2110

Если вам хочется сделать сиденье жестче, установите лист ДВП и положите поверх пружин.

Перетяжка передних сидений

Если на кресло изначально не были установлены чехлы, то они достаточно быстро загрязняются.

Когда обивка повреждена, необходимо перетянуть сиденье:

  • распорите обшивку вдоль шва;
  • снимите материал;
  • вырежьте заготовку по форме снятой обшивки;
  • осмотрите конструкцию – при необходимости замените поролон и отремонтируйте пружины;
  • зафиксируйте новую обшивку нитками, клеем и термосваркой.

Установка кресел не потребует особых навыков. Последовательность действий обратна тому, что вы делали при снятии.

Перед установкой кресла не забудьте смазать салазки и другие подвижные детали. Для этого можно использовать моторное масло.

Неисправности и ремонт передних сидений

При правильной эксплуатации передние сиденья ВАЗ 2107 служат долго и надёжно. Как и с любым другим элементом автомобиля, во время длительной эксплуатации могут происходить поломки передних кресел, но отремонтировать их в большинстве случаев можно своими руками.

Снятие переднего кресла

Для выполнения ремонтных работ сначала надо снять переднее сиденье. Для демонтажа и проведения ремонта понадобятся такие инструменты:

    набор гаечных ключей;

Порядок демонтажа переднего сиденья ВАЗ 2107:

    Отодвигают сиденье вперёд до упора.

Не фиксируется и не откидывается спинка

Невозможность фиксации или откидывания спинки происходит из-за выхода из строя фиксатора её положения. Ремонт заключается в замене фиксатора или его гребёнки. В магазине несложно найти такие детали. Последовательность ремонта:

    При помощи болгарки отрезают сломанную гребёнку.

Видео: ремонт гребёнки переднего сиденья

Не двигаются горизонтально

Если сиденье не двигается взад-вперёд, то причина — поломка салазок. Состоят они из таких элементов:

  1. Направляющие салазок.
  2. Ползуны салазок.
  3. Ролик.
  4. Резиновое кольцо ролика.
  5. Ограничитель.
  6. Защёлка салазок.
  7. Фиксатор внутренней направляющей салазок.
  8. Усилитель спинки.
  9. Тяга.
  10. Пружина.
  11. Шплинт.
  12. Винтовая тяга с рукояткой механизма наклона спинки.
  13. Рукоятка защёлки механизма передвижения салазок.
  14. Кронштейн винтовой тяги.

В горизонтальном положении сиденье не будет перемещаться, если салазки забились грязью или поломан один из элементов. Ремонт салазок выполнятся в такой последовательности:

  1. Снимают пружину.
  2. Освобождают палец крепления тяги.
  3. Откручивают салазки от корпуса сиденья.

Необходимо очистить все детали от грязи и старой смазки. После этого определяют, есть ли элементы, вышедшие из строя, и при необходимости заменяют их новыми.

Перетяжка передних сидений

Передние кресла обычно чаще используются, поэтому быстрее загрязняются, особенно если на них нет чехлов. Бывают ситуации, когда обивка сиденья повреждена. В таких случаях кресло надо перетянуть:

  1. Распарывают по швам обшивку.
  2. Демонтируют старый материал.
  3. По форме старой обшивки вырезают заготовки из новой ткани.

Видео: замена пружин на сидении

Какие сиденья можно поставить в машину ВАЗ 2107

Изначально в машине установлены не дорогие кресла, так как автомобиль относится к классу «эконом». Однако сиденья «семерки» имеют ряд преимуществ, по сравнению с более ранними моделями машин.

  • боковую поддержку;
  • подголовники в едином корпусе со спинкой;
  • откидной подлокотник в задних сиденьях.

В некоторых случаях, по личным предпочтениям или необходимости, водители производят замену базовым креслам.

Сиденья от иномарок

Зачастую водители ваз выбирают сиденья от иномарок для своих машин.

Следующие варианты подходят для модели 2107 и не потребуют серьезных изменений:

  • Mercedes W210;
  • Toyota Corolla.

Подойдет сиденье от Volkswagen. Однако в этом случае посадка слишком высока, и уместна лишь для водителей низкого роста.

Если вы хотите поставить кресло от машин Peugeot или Nissan, монтажу придется уделить время, так как крепления отличаются. Для надежного крепления необходимо сделать дополнительные отврестия.

Водители зачастую используют сиденья от автомобилей SKODA или Fiat.

Гоночное сиденье

Дорогостоящий вариант. Порой стоимость кресел равна цене самой машины.

Главная особенность – цельная конструкция из спинки и подушки. В модели применен стеклопластик. Такие сиденья выбирают автогонщики. Так как кресло можно подогнать в точности под фигуру. Для этого в сиденье устанавливают моделирующие вставки.

Несмотря на крепкость конструкции и комфортность при езде, посадка и высадка в авто с гоночными креслами усложняется. Сидение, выполненное из стеклопластика, делает езду абсолютно неудобной на наших дорогах. Такие кресла стоит устанавливать только в случае участия в гонках, для других целей они не пригодны.

Спортивный вариант

В отличие от гоночного варианта, у спортивных сидений можно регулировать спинку, упоры для плеч. Добавлена функция поддержки бедер и спины. Это самый комфортабельный вариант кресел.

Читайте так же:
Регулировка рулевого редуктора уаз 452

Сиденье данного типа оснащено специальным ремнем для повышения безопасности. Спортивные сиденья рекомендуют устанавливать исключительно в машины с жесткой подвеской. Если подвеска мягкая, езда на дальние расстояния будет не комфортной.

Анатомическое кресло

Для тех, кто предпочитает спокойную езду, анатомические кресло станет лучшим решением. Сиденье этого типа фиксирует тело на поворотах, обеспечивая комфортную посадку.

Смена регулировок позволит настроить положение кресла под себя. В некоторые модели добавили функцию обогрева и вибромассажа.

Анатомическое кресло подойдет для тех, кто часто и долго находится за рулем. Это станет решением для тех, кто испытывает боль в спине и шее при длительных переездах.

Автомеханики уверяют, что в данную модель можно установить кресло практически любого типа и от любого другого автомобиля. Главное, что бы были соблюдены размеры и можно было осуществить сварку.

Переднее сиденье ВАЗ-2109 замена

Для регулировки положения переднего сиденья в продольном направлении тянем вверх рычаг фиксатора, расположенный под сиденьем.

Удерживая рычаг, сдвигаем сиденье вперед или назад, отпускаем рычаг и убеждаемся в надежной фиксации

Для изменения наклона спинки сиденья вращаем рукоятку.

Подголовники всех сидений регулируются по высоте. Чтобы поднять или опустить подголовник переднего сиденья, тянем его вверх или опускаем до одного из четырех фиксированных положений.

Для снятия подголовника резким движением вверх выводим его стойки из отверстий в спинке сиденья.

Для того чтобы отрегулировать положение подголовника заднего сиденья, нажимаем на фиксатор правой стойки подголовника и перемещаем подголовник в одно из двух фиксированных положений.

Для снятия подголовника, нажав на фиксатор стойки, перемещаем подголовник вверх до выхода его стоек из отверстий в спинке сиденья.

Переднее сиденье: 1 - торсионы 2 - кронштейны 3 - стойка основания

Переднее сиденье: 1 — торсионы 2 — кронштейны 3 — стойка основания

Снимаем сиденье для выполнения ремонтных работ.

выведите нижние концы торсионов из отверстий отверните четыре гайки крепления

Сдвиньте сиденье до упора вперед, с помощью отвертки выведите нижние концы торсионов из отверстий и снимите торсионы

Сдвиньте сиденье назад до упора, отверните четыре гайки крепления и снимите два кронштейна

отверните две гайки переднего крепления салазокотверните две гайки заднего крепления салазок

Приподнимите переднюю часть сиденья и отверните две гайки переднего крепления салазок

Сдвиньте сиденье до упора вперед и отверните две гайки заднего крепления салазок

 Выньте сиденье из салона.

Выньте сиденье из салона

Отверните болт крепления Снимите стопорное кольцо

Отверните болт крепления и снимите с салазок замок ремня безопасности

Снимите стопорное кольцо

Выньте резьбовую втулкуСнимите стопорное кольцо

Выньте резьбовую втулку

Снимите стопорное кольцо и выньте втулку крепления вторых салазок

Снимите салазки

Снимите салазки с сиденья

Установку сиденья производим в обратной последовательности.

Устанавливаем торсионы в следующей последовательности.

Установка сиденья ВАЗ-2109

Более высокий пластмассовый кронштейн 1 ставим ближе к порогу, а менее высокий 5 — к туннелю пола.

При этом крючки 2 кронштейнов должны быть направлены к передней части автомобиля.

Короткий конец торсиона 3 вставляем в отверстие кронштейна 5 и заводим торсион 3 в крючок 2 кронштейна 1.

Затем заводим монтажной лопаткой или мощной отверткой длинный конец торсиона 3 за крючок 6 стойки 7 основания подушки.

Аналогичным образом устанавливаем торсион 4.

Длинные концы торсионов должны быть направлены к передней части автомобиля.

Ремонт сидений ваз 21214 своими руками

Подробно: ремонт сидений ваз 21214 своими руками от настоящего мастера для сайта olenord.com.

Штатные сиденья на ниве 2121 и 21214 не отличаются комфортом как для людей рослых, так и невысоких. При езде на них нередко затекают ноги и спина даже в непродолжительных поездках. Один из немногочисленных плюсов – они «правильно» складываются для посадки пассажиров на второй ряд, одновременно отодвигаясь к лобовому стеклу.

Произвести замену на иномарочные детали интерьера, взятые с разбора, – наиболее логичное решение. Поскольку за вполне разумные деньги (около 3 000 – 5 000 рублей, в зависимости от состояния) есть шанс получить изделие с неплохим остаточным ресурсом, а также таким набором улучшений, как:
• Развитая боковая поддержка;
• Регулируемый подпор;
• Электроподогрев и складывание;
• Лифт по высоте;
• Материал обивки типа велюр, Алькантара, кожзам и натуральная кожа хорошего качества.

Какие сидения подходят на ниву без существенных переделок?

Только свои. Найти такой экземпляр от иномарки, который бы встал в родные посадочные места без модернизации, невозможно. Однако желательно из общей массы автомобилей выбрать схожие по компоновке с ВАЗ 4х4. В частности, рассмотреть стоит трехдверные купе. Их кресла позволят без проблем попадать внутрь задним пассажирам.

• Mitsubishi Pajero II в коротком исполнении;
• BMW 3 Coupe;
• Suzuki Escudo;
• Mazda 3;
• Mazda 626;
• Toyota Corolla Levin;
• Opel Omega 3;
• Smart fortwo и др.
Однако, как показывает опыт, на подобные сиденья выстраивается очередь на 1-2 месяца. В качестве альтернативного варианта прибегают к иномаркам с четырьмя дверями, оставляя спинку как есть или дорабатывая самостоятельно.
Замену заднего ряда ищут в основном среди передних кресел. Например, интересный вариант получается при их трансплантации со Smart.

Видео (кликните для воспроизведения).
Читайте так же:
Регулировка яркости подсветки приборов приора

Способы монтажа в каждом конкретном случае избираются индивидуально. Так, кроме габаритов самого сиденья, значение имеют: расположение салазок (опоры), рост ездока, привычка располагаться высоко или низко относительно уровня остекления. Некоторые проблемы при этом может создать штатный руль большого диаметра, задевая собой колени водителя.
Изображение - Ремонт сидений ваз 21214 своими руками proxy?url=https%3A%2F%2Fnivaexpert.ru%2Fwp-content%2Fuploads%2F2017%2F05%2F%25D0%25B3%25D1%2588%25D1%2589%25D0%25B3%25D1%2588%25D1%2589-min

• УШМ;
• Дрель;
• Сварочный аппарат (можно обойтись без него);
• Уголок 60х60;
• Профилированная труба 30х30;
• Металлический лист 4 мм, порезанный на квадраты (для приваривания усилителей);
• Ключ на 13;
• Болты М8х14 и закладные гайки к ним.
Предварительно салон освобождается от старых сидений с помощью гаечного ключа. При этом устраняется покрытие пола и шумоизоляция, если есть.
Приступая к разметке по месту относительно центрального тоннеля, карт дверей, верхней части стойки, потолка, дополнительно учитывают нарушенную соосность руля в Ниве – примерно на 5 см.

После этого собирают каркас с заранее установленными закладными, сваривая или прикручивая к силовым элементам кузова (с использованием уголков) таким образом, чтобы штатный усилитель оказался ниже ложемента кресла.

Затем осуществляется непосредственный монтаж кресел на ВАЗ от иномарки.

Рекомендуем посмотреть подробную инструкцию по установке с фото и описанием по ссылке: https://www.drive2.ru/l/5462801/

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Изображение - Ремонт сидений ваз 21214 своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-sideniy-2110.sid5

Изображение - Ремонт сидений ваз 21214 своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-sideniy-2110.sid6Изображение - Ремонт сидений ваз 21214 своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-sideniy-2110.sid7 Изображение - Ремонт сидений ваз 21214 своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-sideniy-2110.sid8

Причина ремонта – болтание. Разбираем подголовник, и обнаружили, что сильно скользит сталь по стали, и нет больше зазоров сильнее зажать хомуты. Вставляем Я в хомуты полоски меди.
Изображение - Ремонт сидений ваз 21214 своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-sideniy-2110.podg1

Изображение - Ремонт сидений ваз 21214 своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-sideniy-2110.podg2Изображение - Ремонт сидений ваз 21214 своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-sideniy-2110.podg3Изображение - Ремонт сидений ваз 21214 своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-sideniy-2110.podg4
Фиксаторы подголовника заржавели, поэтому их так трудно было вытаскивать. Зачищаем и смазываем.
На стойках подголовника нижние прорези для фиксации – прямые. Если закруглить нижние пазы, тогда подголовники будет проще извлекать.
Изображение - Ремонт сидений ваз 21214 своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-sideniy-2110.podg5Изображение - Ремонт сидений ваз 21214 своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-sideniy-2110.podg6Изображение - Ремонт сидений ваз 21214 своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-sideniy-2110.podg7 Изображение - Ремонт сидений ваз 21214 своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-sideniy-2110.podg8

Сборка спинки и подголовника в обратном порядке. На этом ремонт сидений ВАЗ окончен, осталось лишь установить его обратно в автомобиль.

Изображение - Ремонт сидений ваз 21214 своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fimages%2Fstories%2F10-repear%2Fremont-sideniy-2110%2Fend1

Изображение - Ремонт сидений ваз 21214 своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fimages%2Fstories%2F10-repear%2Fremont-sideniy-2110%2Fend2

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Вы не зарегистрированы?
Нажмите здесь для регистрации.

Забыли пароль?
Запросите новый здесь.

у меня щас пасажирское качается, ищу где отремонтировать

они занимаются только перетяжкой, ремонтом механизмов незанимаются

у меня было такое вылечил заменой салазок, починить не удалось, там кроме роликов по которым ездят полозья есть ещё маленькие шарики которые служат для плавного перемещения полозьев вот они вылетают и появляется люфт, но если на машине ездишь только сам то можно расклинить болтами восьмёркой между полозьями тогда пока не вынешь сиденье не подвинешь, я так ездил пока жена на права не сдала

Переднее сидение нива устройство

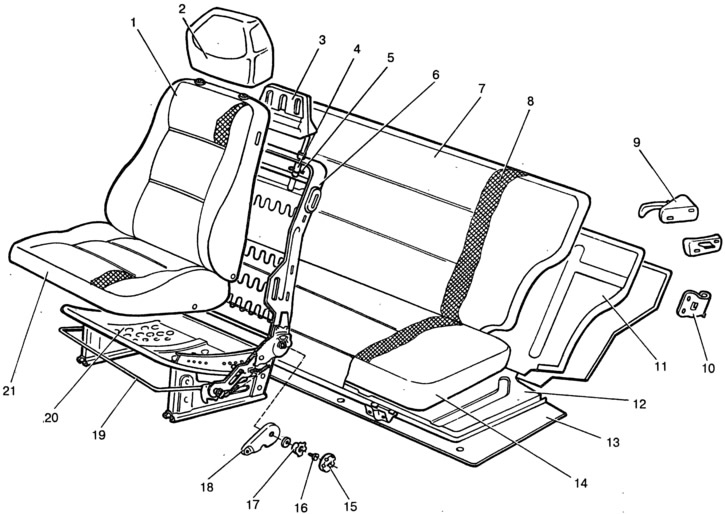

Передние сиденья (рис. 193) раздельные, с индивидуальной регулировкой положения сиденья и наклона спинки. Каждое сиденье крепится винтами к остову, установленному шарнирно спереди и сзади запираемому защелкой. Сиденье может быть передвинуто вперед и назад в пределах 155 мм и дополнительно вперед на 83 мм при раскладывании спинок в спальное положение.

Читайте так же:
Как правильно отрегулировать карбюратор 151 на газель

Каркас 18 и основание 15 сиденья изготовлены из прочных металлических рамок, которые соединяются шарнирно между собой. К

каркасу крепятся пружины 17. В направляющие 6 спинки устанавливается подголовник, который имеет регулировку по высоте. Сиденье устанавливается на двух салазках 2 (рис. 194), которые состоят из направляющих 3 и ползунов 5, отштампованных из листовой стали. Внутренняя направляющая имеет фиксатор Я На внутренний ползун устанавливается рукоятка И с защелкой 8. При отпускании рукоятки сиденье фиксируется в заданном положении. Для облегчения перемещения сиденья в салазки вставляются два ролика 4 и шарики 10.

Рис. 193. Сиденья: 1 — набивка спинки переднего сиденья; 2 — фиксатор подголовника; 3 — каркас подголовника; 4 — набивка подголовника; 5 — планка каркаса подголовника; 6 — направляющая подголовника; 7 — обивка сиденья; I — подложка обивки; 9 — фиксатор спинки; 10 — скоба спинки заднего сиденья; 11 — основание спинки; 12 — основание подушки заднего сиденья; 13 — коврик; 14 — набивка подушки; 15 — основание спинки; 16 — облицовка переднего сиденья; 17 — пружины подушки; 18 — каркас переднего сиденья; 19 — набивка подушки переднего сиденья

Рис. 194. Механизмы регулировки переднего сиденья: 1 — остов переднего сиденья; 2 — салазки сиденья; 3 — направляющая салазок; 4 — ролик; 5 — ползун салазок; 6 — защелка сиденья; 7 — шплинт; 8 — защелка механизма передвижения; 9 — фиксатор механизма передвижения; 10 — шарик; 11 — рукоятка механизма передвижения; 12 — винтовая тяга механизма регулирования наклона спинки; 13 — фиксатор наклона спинки; 14 — пружина; 15 — тяга

Механизм наклона спинки располагается с внешней стороны. К усилителю спинки при помощи пальца крепится тяга 15. Для облегчения регулировки служит пружина 14. Благодаря винтовой нарезке на тяге 15 при вращении рукоятки тяга плавно изменяет угол наклона спинки. Для быстрого изменения угла наклона можно приподнять рукоятку и вывести ее из зацепления с фиксатором 13.

Заднее сиденье предусмотрено на 3 чел. Каркасы подушки и спинки сиденья состоят из штампованных оснований 11 (см. рис. 193) и 12, усиленных поперечинами. К основаниям приварены петли, служащие для укладывания спинки на подушку и откидывания сложенного сиденья вперед в случаях увеличения площади багажного отделения.

Читайте так же про автомобили:


форсунок в ультразвуковых ваннах и на стендах

широкого применения

для дезинфекции на объектах железнодорожного транспорта, пищевой промышленности, ЛПУ, ветеринарного надзора

для железнодорожного транспорта, сертифицированные ВНИИЖТ- "Фаворит К" и "Фаворит Щ", внутренняя и наружная замывка вагонов.

ВАЗ-21213 (Нива). Панель приборов, сиденья

ВАЗ-21213 (Нива). Снятие и установка панели приборов

Панель приборов и ее принадлежности

1 – кронштейн крепления;
2 – усилитель;
3 – панель приборов;
4 – корпус вещевого ящика;
5 – фиксатор замка крышки;
6 – крышка вещевого ящика;
7 – пружина замка;
8 – замок крышки;
9 – полка;
10 – звено петли крышки;
11 – коробка для мелких вещей;
12 – скобы крепления;
13 – панель крепления радиоприемника;
14 – щиток панели приборов

Точки крепления панели приборов

1. Отсоедините массовый провод от аккумуляторной батареи.
2. Снимите обивку стоек ветрового окна, облицовочный кожух рулевой колонки, щиток 14 (см. рис. Панель приборов и ее принадлежности) панели приборов, комбинацию приборов (см. подраздел 7.12.1) и отсоедините колодки и штекеры пучка проводов электрооборудования автомобиля.
3. Сняв рукоятку выключателя освещения приборов, отверните гайку крепления и утопите выключатель за панель приборов.
4. Выверните винты крепления, снимите вещевую полку 9 и панель 13 крепления радиоприемника; отсоедините провода от радиоприемника, прикуривателя, выключателя стеклоочистителей и омывателя фар, выключателя аварийной сигнализации.
5. Выверните винты крепления и снимите корпус 4 вещевого ящика.
6. Снимите рукоятки с рычагов управления отопителем, для чего в месте соединения рукоятки с рычагом отогните плоским острым инструментом у верхней рукоятки нижнюю часть, а у средней и нижней – верхнюю часть.
7. Выверните четыре винта (на рис. Точки крепления панели приборов места расположения винтов показаны стрелками) нижнего крепления панели 3 приборов к поперечине передка, а через проемы вещевого ящика и щитка панели приборов отверните четыре гайки верхнего крепления панели к передку, затем снимите панель приборов.
8. При необходимости снимите с панели приборов центральное и боковые сопла с воздухопроводами вентиляции салона.
9. Устанавливайте панель в обратной последовательности.

Читайте так же:
Регулировка рулевой колонки газ 3302 с гуром

ВАЗ-21213 (Нива). Снятие и установка сидений

1 – спинка;
2 – подголовник;
3 – каркас подголовника;
4 – направляющая подголовника;
5 – шплинт;
6 – каркас спинки переднего сиденья;
7 – обивка спинки заднего сиденья;
8 – подложка обивки;
9 – фиксатор спинки;
10 – скоба спинки;
11 – основание спинки;
12 – основание подушки;
13 – коврик;
14 – набивка подушки заднего сиденья;
15 – ручка механизма регулирования наклона спинки;
16 – болт крепления держателя;
17 – держатель ручки механизма регулирования наклона спинки;
18 – облицовка механизма регулирования наклона спинки;
19 – ручка механизма передвижения сиденья;
20 – каркас подушки переднего сиденья;
21 – подушка переднего сиденья

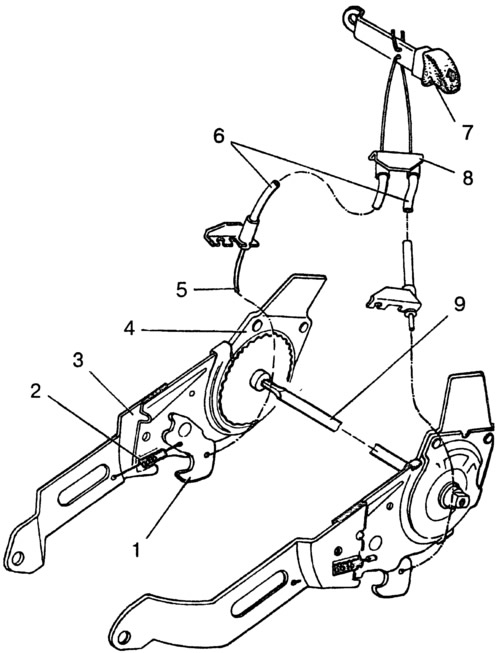

Механизмы регулирования наклона и откидывания спинки переднего сиденья

1 – крючок;
2 – пружина крючка;
3 – рычаг нижнего звена механизма регулирования наклона спинки;
4 – верхнее звено механизма регулирования наклона спинки;
5 – тяга механизма откидывания спинки;
6 – оболочки тяг;
7 – ручка механизма откидывания спинки;
8 – кронштейн;
9 – синхронизатор

1. Для снятия сиденья передвиньте его в крайнее переднее положение, выверните задние болты крепления направляющих к полу кузова.
2. Передвиньте сиденье до отказа назад, выверните передние болты крепления направляющих и снимите сиденье в сборе с механизмами регулировок.
3. Установку сиденья выполняйте в обратном порядке.

4. Отожмите фиксаторы 9 (см. рис. Сиденья), удерживающие спинку, отверните болты крепления петель подушки к поперечине пола и снимите сиденье.
5. Устанавливайте сиденье в обратном порядке

ВАЗ-21213 (Нива). Разборка и сборка салазок передних сидений

Салазки переднего сиденья

1 – ползун;
2 – ручка механизма передвижения сиденья;
3 – рычаг нижнего звена механизма регулирования наклона спинки;
4 – пружина передвижения сиденья;
5 – защелка;
6 – ось защелки;
7 – ограничитель;
8 – фиксатор;
9 – ролик;
10 – направляющие салазок

1. Разборку выполняйте при снятых сиденьях.
2. Поднимите ручку 2 вверх и сместите направляющие 10 салазок относительно ползунов вперед, удалите переднюю пуклевку на направляющих, сдвиньте их в обратном направлении до выхода роликов 9 и ограничителя 7, снимите направляющие салазок.
3. Для сборки вложите ролики с ограничителем в паз ползуна, надвиньте направляющие до конца вперед и восстановите пуклевки механическим способом. Опустите ручку 2 и проверьте работу салазок.

Устройство передних сидений показано на рисунках 8-30, 8-31 и 8-32.

Рис. 8-30. Сиденья:
1 — спинка; 2 — подголовник; 3 — каркас подголовника; 4 — направляющая подголовника; 5 — шплинт; 6 — каркас спинки переднего сиденья; 7 — обивка спинки заднего сиденья; 8 — подложка обивки; 9 — фиксатор спинки; 10 — скоба спинки; 11 -основание спинки; 12 — основание подушки; 13 — коврик; 14 — набивка подушки заднего сиденья; 15 — ручка механизма регулирования наклона спинки; 16 — болт крепления держателя; 17 — держатель ручки механизма регулирования наклона спинки; 18 — облицовка механизма регулирования наклона спинки; 19 — ручка механизма передвижения сиденья; 20 — каркас подушки переднего сиденья; 21 — подушка переднего сиденья.

Рис. 8-31. Салазки переднего сиденья:
1 — ползун; 2 — ручка механизма передвижения сиденья; 3 — рычаг нижнего звена механизма регулирования наклона спинки; 4 — пружина передвижения сиденья; 5 — защелка; 6 — ось защелки; 7 — ограничитель; 8 — фиксатор; 9 — ролик; 10 — направляющие салазок.

Рис. 8-32. Механизмы регулирования наклона и откидывания спинки переднего сиденья:
1 — крючок; 2 — пружина крючка; 3 — рычаг нижнего звена механизма регулирования наклона спинки; 4 — верхнее звено механизма регулирования наклона спинки; 5 — тяга механизма откидывания спинки; 6 — оболочки тяг; 7 — ручка механизма откидывания спинки; 8 — кронштейн; 9 — синхронизатор.

Передние сиденья

Для снятия сиденья передвиньте его в крайнее переднее положение, выверните задние болты крепления направляющих к полу кузова.

Передвиньте сиденье до отказа назад, выверните передние болты крепления направляющих и снимите сиденье в сборе с механизмами регулировок.

Установку сиденья выполняйте в обратном порядке.

Заднее сиденье

Отожмите фиксаторы 9 (рис. 8-30), удерживающие спинку, отверните болты крепления петель подушки к поперечине пола и снимите сиденье.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
