Противотуманные фары Volkswagen Passat B3, B5, B6, CC: выбор, установка, полировка

Противотуманные фары Volkswagen Passat B3, B5, B6, CC: выбор, установка, полировка

Ситуацию, когда фары мутнеют, свет становится рассеянным, а видимость на дороге ухудшается, называют проблемой «усталых глаз» машины. В арсенале автовладельцев есть способы, как вернуть автомобилю «зрение».

Туманки на Пассат б3

Для сигнализации и освещения в автомобилях применяется светотехника. В набор внешних световых приборов противотуманные фары (ПТФ) на Пассат Б3 не входят. Но установить такую оптику можно самостоятельно: есть проводка с разъемами, кнопка включения (под магнитолой), на бампере обозначен контур для прибора.

Противотуманные фары Volkswagen Passat В3, В5, В6, СС

Немецкий автопром выпускает среднеразмерный Фольксваген Пассат с 1973 года. С тех пор автомобиль претерпел несколько модернизаций и рестайлингов:

  • 1988 г. – дебют в Европе третьего поколения Б3.
  • 1997-1999 гг. – выходит пятое поколение Пассат – Б5.
  • 2005 г. – на Женевском автосалоне представлен Б6.
  • 2008 г. – Детройтский салон выставил 4-дверное купе на базе Б6 – Passat CC.

Штатные ПТФ начали устанавливать с WV Passat Б6, а версия с кузовом СС укомплектована также и задними противотуманными фонарями. В предшествующих моделях все подготовлено под монтаж новых модулей.

ПТФ на Пассат

ПТФ на Пассат. Источник фото: https://passatworld.ru/showthread.php/227495-Ustanovka-bi-linzovanyh-protivotumannyh-far(PTF)-na-Passat-B6

  • Для ПТФ Passat B5 на центральной консоли предусмотрено место для кнопки, оно закрыто заглушкой. Водителю остается купить клавишу ESP и фару – подходит от Пассат Б5+.
  • Двухконтактный разъем на противотуманки Пассат Б3 висит над расширительным бачком. В блок предохранителей нужно вставить реле.

ПТФ на Volkswagen Passat В3, В5, В6, СС – дополнительные оптические модули, которые излучают белый или насыщенный желтый свет. Плоский луч широко ложится над дорожным полотном, хорошо освещает пространство перед машиной. Свет ПТФ не рассеивается, не кристаллизуется от капель воды.

Водители оценили достоинство опции, поэтому устанавливают приборы на автомобили своими руками.

Оригинальные противотуманки

Оригинальные противотуманки на Пассат Б5, Б6 и другие версии кузова характеризуются четкой верхней границей светового пучка. Для лучшей видимости фары располагают как можно ниже.

Оригинальные противотуманки на Пассат б3

Оригинальные противотуманки на Пассат Б3. Источник фото: http://passat35i.ru/index.php?/topic/41-nishtiaki-s-drugikh-resursov/page-65

ПТФ должны соответствовать модификации ТС. Поэтому при выборе элемента водители уточняют информацию по собственному авто:

  • мощность (в лошадиных силах);
  • объем двигателя (в литрах);
  • тип мотора (бензиновый или дизельный);
  • модель;
  • код двигателя (отмечен в ПТС);
  • трансмиссия (передний, задний или полный привод);
  • дата выпуска.

Артикулы оригинальных ПТФ на Пассат Б5, Б6, СС и b3:

  • SK-41302;
  • SK-41303;
  • SK-76195;
  • SK-76106.

Противотуманки обладают высокой интенсивностью излучения, делают транспорт заметным на трассе, не ослепляют встречных водителей.

Аналоги: производители и цены

Аналоги оптических противотуманных приборов, популярные в России, производятся в Китае. Изделия с артикулами и ценами:

  • Пассат Б5, тюнинг-фара левая – VWPAS97-070-L – цена 1 100 руб.
  • Пассат Б5, тюнинг-фара правая – VWPAS97-070-R – цена 1 100 руб.
  • Пассат Б6, противотуманная фара левая – VWPAS05-071-L – цена 750 руб.
  • Пассат Б6, противотуманная фара правая – VWPAS05-071-R – цена 890 руб.

Продукция DEPO идет под каталожными номерами:

  • Пассат Б5, противотуманная фара правая – 441-2016R-UQ – цена 1 640 руб.
  • Пассат Б6, противотуманная фара левая – 441-2034L-UE – цена 2 780 руб.
  • Passat CC, противотуманная фара левая – 446-2003L-UQ – цена 1700 руб.

Hella – немецкая компания – производитель лучшей автомобильной светотехники. Работает с 1899 года, выпускает комплектующие высокой надежности и с большим сроком службы. Оптику фирмы Hella можно заказать в интернет-магазинах, купить в автосервисах.

Какие лампы стоят в противотуманках Пассата

Экономичность и долговечность дополнительного освещения в условиях плохой видимости напрямую зависит от ламп.

Лампы для ПТФ

Лампы для ПТФ. Источник фото: https://sobitiya-sporta.ru/video/TXENmGnf03w

Виды применяемых в Пассатах ламп:

  • Галогеновые. Стоят дешево, служат 200 часов, дают желто-оранжевый луч, который вызывает усталость глаз. Самостоятельная замена несложная. Если на фару нанесен символ «Н», это означает, что конкретно для данной версии рекомендована «галогенка». Цифра рядом — тип цоколя.
  • Ксеноновые. Экономные газоразрядные устройства производят яркий луч. Цвет – нейтральный, ресурс – 500 часов. Установка сложная, так как требуется отдельный блок розжига.
  • Светодиодные (LED). Это дорогие долговечные изделия. Подходят не ко всем модификациям VW, так как для диодных лампочек нужны специальные линзы внутри фар. Такие приборы устанавливают на заводе — это легальные LED. Когда автовладельцы монтируют их по собственному усмотрению, то берут разрешение в ГИБДД. За нарушение грозит административная ответственность по ст. 12.5 КоАП РФ, часть 3.
Читайте так же:
Регулировка развала лексус 300

Расходники на Passat подбирают исходя из модификации и года выпуска:

  • 1988-1996 гг. (с монофарой), ксенон, цоколь Н3.
  • 1988-1996 гг. (с парой фар), ксенон, Н1.
  • 2000-2005 гг. (с галогеном), ксенон, Н3.
  • С 2005 г. (на Пассат Б6), галоген, Н11/НВ4.
  • С 2005 г. (на Пассат Б6), ксенон, Н11/НВ4.
  • С 2010 г., биксенон, Н8.
  • С 2010 г., галоген, Н8.
  • С 2008 г. (на Passat СС), галоген, Н11.

Снятие и установка

Причины, по которым снимают противотуманные фары на Фольксваген Пассат Б5 и других модификациях VW, разные:

  • Стекло разбилось камнем с дороги.
  • В рамках тюнинга, когда оптику меняют на более совершенные приборы.
  • Если поликарбонат запотевает, необходимо слить конденсат, герметизировать устройство.

Фары нуждаются в мойке: для этого их также сначала снимают.

Как снять

Показательный пример – снятие ПТФ с Passat в кузове B6 с целью замены лампы. Сначала необходимо убрать решетку – она держится на двух болтах.

Замена стекл ПТФ

Замена стекл ПТФ. Источник фото: https://www.drive2.ru/l/517847987523682428

Дальше работают в такой последовательности:

  1. Отключают аккумулятор, отсоединив «минус».
  2. Выкручивают удерживающий винт.
  3. Пластиковым клином отсоединяют отделку ПТФ от накладки бампера.
  4. Извлекают отделку, потянув ее наружу и на себя.
  5. Выкручивают 3 крепежа противотуманки, вытягивают сборку из посадочного гнезда.
  6. Разъединяют разъем с обратной стороны фары.
  7. Поворачивают против часовой стрелки патрон вместе с лампой, вытаскивают из отражателя.
  8. Меняют элемент.

Собирают узел в обратном порядке. Лампы накаливания голыми руками брать нельзя. Чтобы не испортить расходник жировыми пятнами, автослесари работают в чистых хлопчатобумажных перчатках.

Подключение противотуманных фар Пассат Б3, Б5, Б6, СС

Сзади штатных фар, на лонжероне (видно при открытом капоте), проложена проводка с незадействованными разъемами, к которым можно подключать дополнительный свет. На провода при включенном зажигании приходит 12 В. Для управления на доске приборов расположена кнопка с двумя положениями: одно включает передние фары, второе – задние. Для подключения противотуманных фар на Фольксваген Пассат Б5 нужно просто соединить разъемы проводки с новыми приборами.

Установка Би линз в противотуманки Пассата

Комплект линз Би покупают вместе с лампами. На Passat B6 подходят запчасти с цоколем Н4, диаметром 2,5 дюйма. Последовательность установки:

  1. С ПТФ снимают отражатель.
  2. На черный сектор пустого корпуса одевают резиновое уплотнительное кольцо.
  3. В корпус помещают новый модуль, закрепляют двумя болтами.
  4. Изготавливают самодельный корректор: берут две алюминиевые полоски толщиной 3 мм, шириной 10 мм. Высверливают на концах отверстия, закрепляют болтами на корпус модуля.
  5. Штатную пластмассовую насадку для регулировки угла освещения переносят на модуль, крепят.
  6. Блоки розжига помещают внутри, сажают на двухсторонний скотч 3М.
  7. Подключают проводку фар и шторки дальнего света.

По такому же алгоритму монтируют вторую би-линзу.

Чем лучше полировать фары

Ситуацию, когда фары мутнеют, свет становится рассеянным, а видимость на дороге ухудшается, называют проблемой «усталых глаз» машины. В арсенале автовладельцев есть способы, как вернуть автомобилю «зрение».

Полировка фар

Полировка фар. Источник фото: https://bumper.guru/zarubezhnye-avto/volkswagen/faryi-passat-b5.html#____VW_Passat_B5

Трещины и сколы не поддаются полировке, но царапины устраняют так:

  • Зубную пасту Colgate наносят на стекло, предварительно обклеив кузов возле фонарей строительным скотчем. В течение 5 минут натирают поверхность, потом смывают пасту водой.
  • Наждачной бумагой разной зернистости поочередно (от крупной к мелкой)обрабатывают фару. На дрель нанизывают поролоновый шлифовальный диск со средством для полировки Menzerna 400 (приобрести можно в магазинах автомобильной косметики). На низких оборотах шлифуют поверхность.
  • Покупают набор «Абралон», работают по инструкции.

Методы универсальны, подходят для стекла и поликарбоната. Но предотвратить проблему можно защитными пленками и чехлами на стекла.

Схема автомобиля — Фольксваген Пассат В5

Принципиальные схемы электрооборудования автомобиля Volkswagen Passat B5 1996-2005 г.в. Кузов Passat не просто красив, но и достаточно прочен, о чем говорят очень маленькие и, что свидетельствует о хорошем качестве сборки, абсолютно одинаковые зазоры. Здоровенные и мощные бамперы — прямо-таки однородное тело с металлической частью. Кстати, коэффициент аэродинамического сопротивления Passat B5 является самым лучшим в своем классе — 0,27. Как фары, так и фонари автомобиля органично вписаны в общий стиль. Причем первые чистить можно не выходя из автомобиля. Омыватели выдвигаются из бампера, и поступающая из них под значительным напором вода выполняет свою функцию.

Читайте так же:
Способы регулировки частоты вращения асинхронных двигателей

Условные обозначения элементов на электросхемах на Фольксваген Пассат

Аккумулятор, замок зажигания и реле перегрузки для Х-контакта — схема


Диагностический разъем, лампы генератора и комбинации приборов — электросхема

Комбинация приборов, часы, счетчик пробега и зуммер освещения — эл.схема


Контрольные лампы тормозной системы, наружного освещения — схема на Volkswagen Passat B5


Комбинация приборов, индикатор, датчик температуры воздуха — эл.схема на Фольксваген Пассат


Лампа ручного тормоза и датчик уровня жидкости стеклоомывателя — электросхема


Переключатель поворотов, световой сигнализации (левая сторона)


Схема выключателя световой сигнализации и лампы (правая сторона)


Электросхема выключателя стоп-сигнала и задних поворотов


Эл.схема разъема радиоприемника, прикуривателя и подсветки приборов


Схема регулятора интенсивности подсветки приборов на Фольксваген Пассат


Электросхема выключателя и освещения вещевого ящика


Эл.схема противотуманных фар, выключателя и заднего габаритного освещения


Схема двухтонального звукового сигнала и реле сигнала


Электросхема переключателя и двигателя управления рециркуляцией воздуха


Эл.схема выключателя и обогревателя заднего стекла на Volkswagen Passat B5


Схема стеклоочистителя ветрового и заднего стекла, реле стеклоочистителей


Электросхема переключателя стеклоочистителей и насоса омывателя стекол


Схема аккумулятора, стартера и генератора на Volkswagen Passat B5

Нанесение антигравийной пленки на фары Volkswagen Passat B5

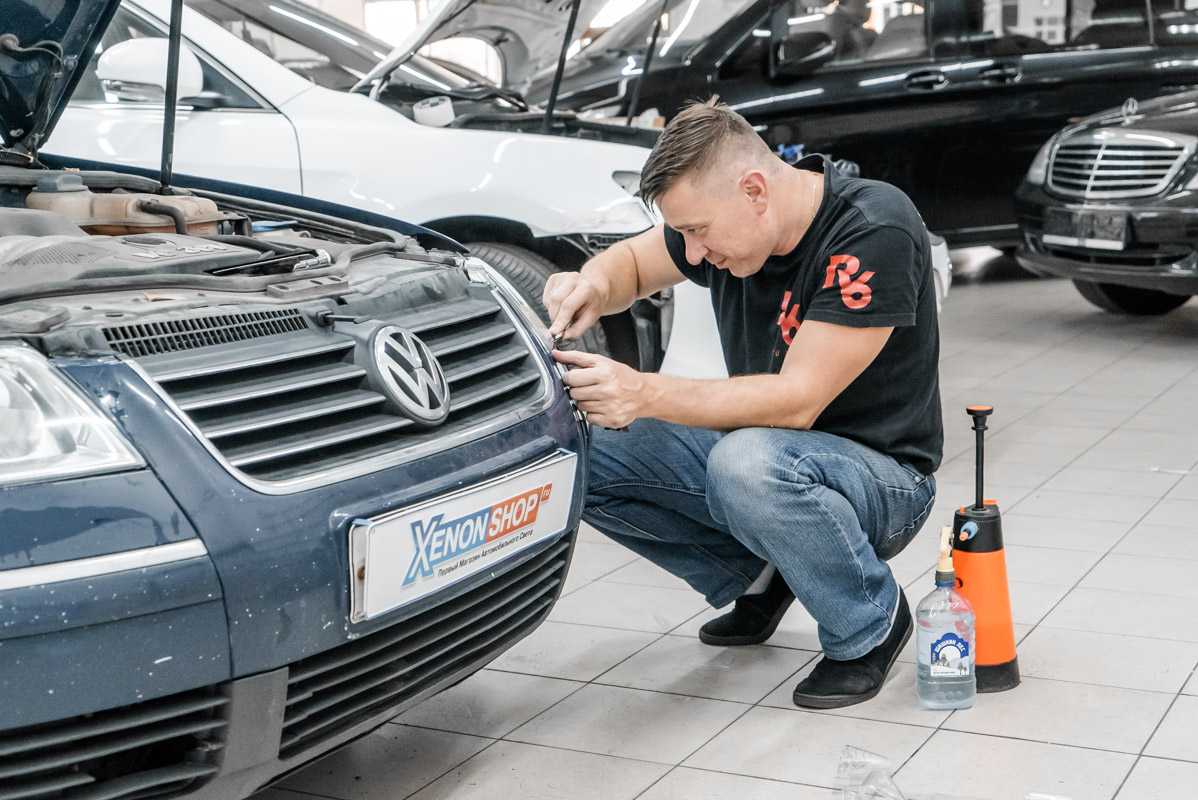

Принимали на неделе в своем автосервисе на «Мельникова, 5» автомобиль Volkswagen Passat B5, владелец которого пожелал защитить стекла фар броней – то есть мы поклеим защитную пленку на фары , которая будет препятствовать образованию потертостей и царапин от пескоструя, а также от мелких камней и щебня. Клеить будем полиуретановую пленку SunTek толщиной 200 микрон, которая в отличие от винила служит несколько лет, а не несколько месяцев.

image description image description

Основные различия между виниловой и полиуретановой броней заключаются в том, что винил через некоторое время начнет желтеть, облезать по краям и формировать под пленкой воздушные пузыри, образующиеся из-за перепадов температуру или влажности. Полиуретан SunTek полностью лишен таких «болячек», поэтому мы постоянно рекомендуем его клеить – эффективная защита фар не позволит снизиться их пропускной способности.

image description image description

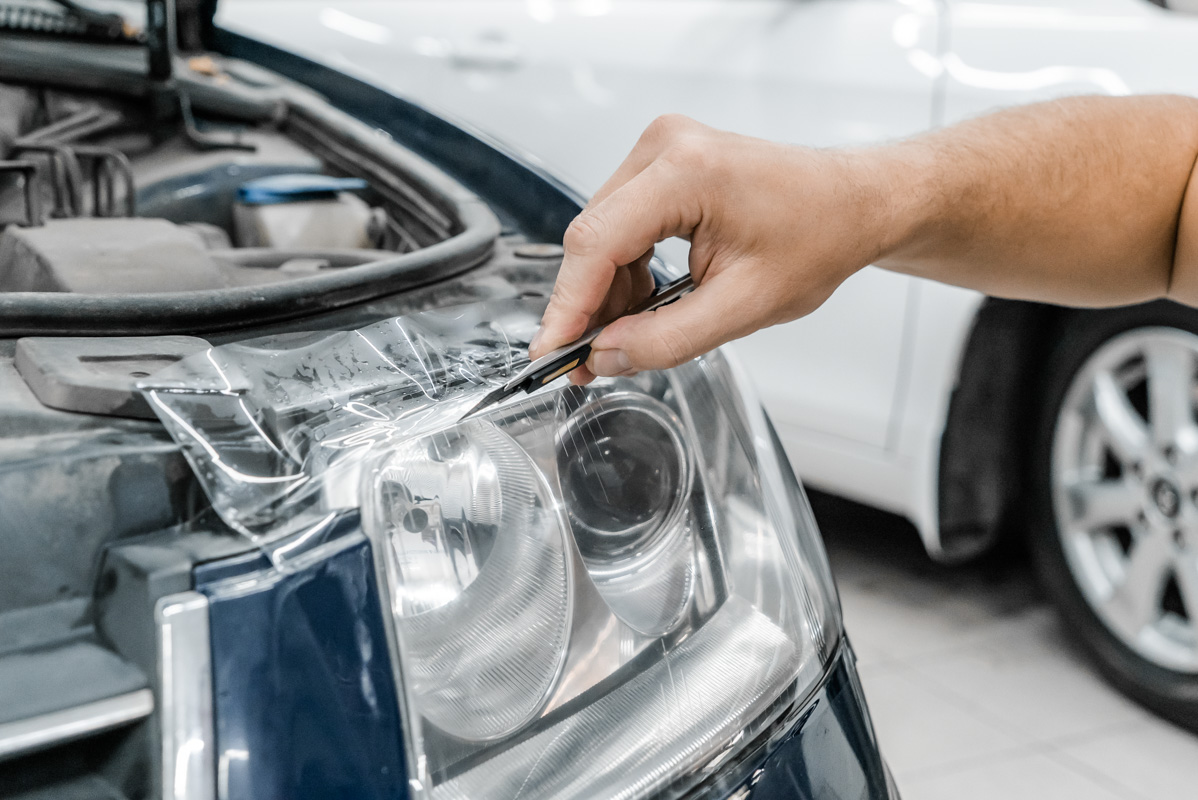

Бронирование фар Фольксваген Пассат Б5 пленкой начинается с мытья и обезжиривания стекол фар, дальше мы заготавливаем куски брони подходящего к фарам размера и аналогично промываем их мыльным раствором. Важно не просто наклеить броню на фары, а натянуть с силой пленку, постоянно разглаживая ее, вытравливая таким образом лишнюю влагу из-под защитной пленки.

image description image description

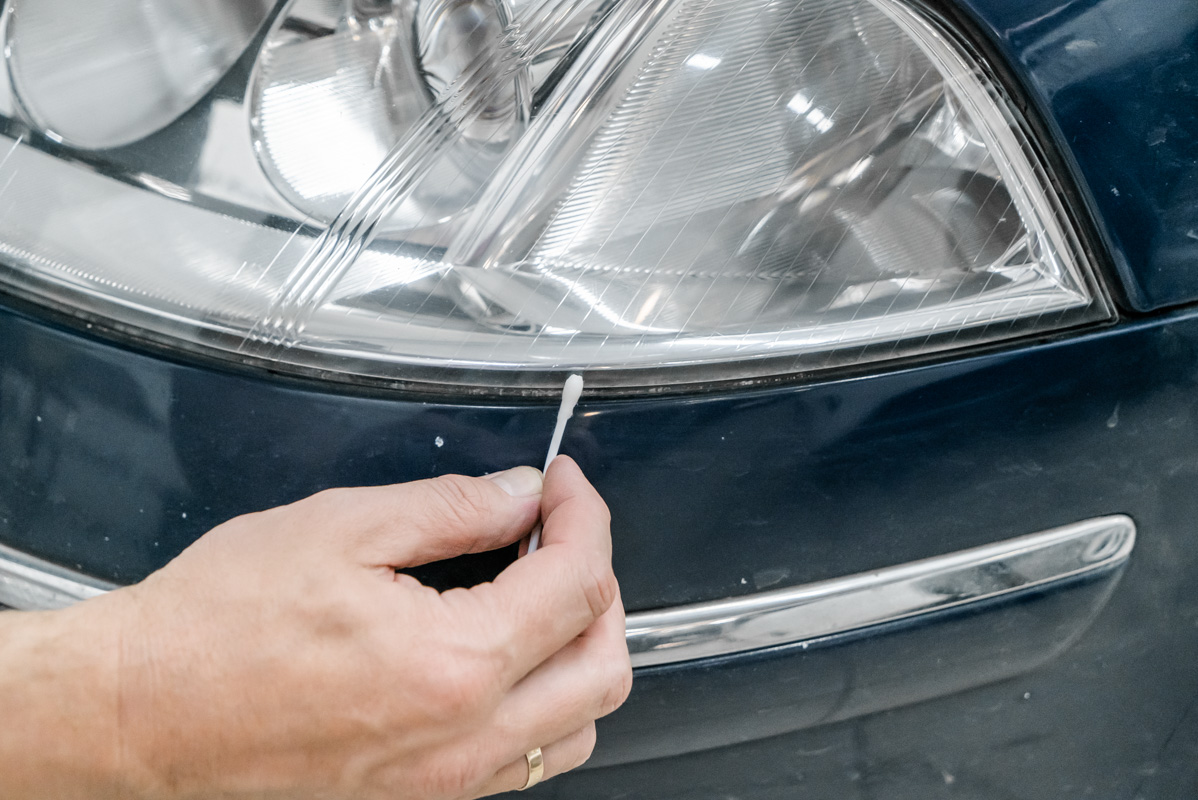

Контуры брони SunTek корректируются прямо на фарах с помощью мягкого лезвия, которое не оставляет следов после себя, но, конечно, стоит обратить внимание и на профессионализм наших мастеров, через руки которых прошло огромное количество автомобилей. Также мы не рекомендуем обращаться в гаражные автосервисы ради бронирования фар еще и по той причине, что у них обычно не бывает качественной и дорогой пленки.

image description image description

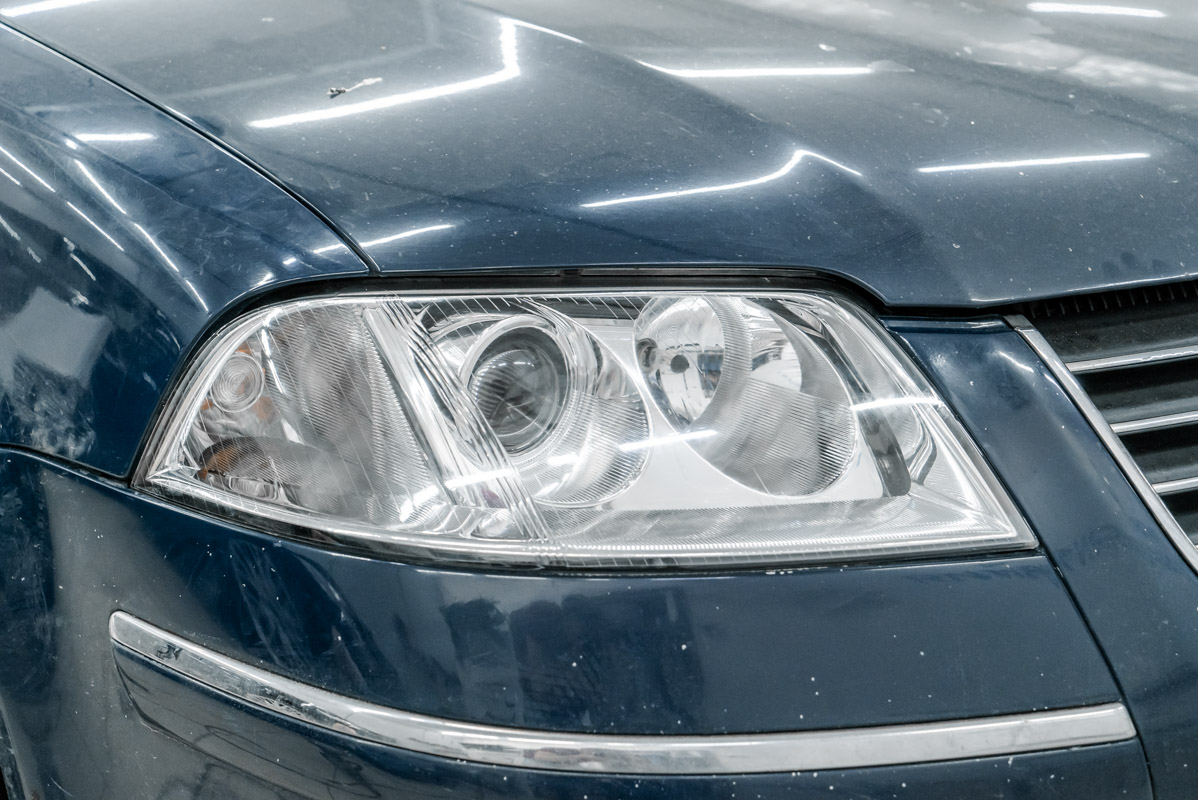

В самом конце работы по бронированию фар Volkswagen Passat B5 мы прогреваем их промышленным феном – это необходимо, чтобы под воздействием высоких температур активировать все свойства пленки; она обволакивает стекла фар, полностью сливаясь с ними и повторяя их изгибы, фактически наличие брони SunTek на фарах никак не заметно и она не снижает качество головного света .

Записаться на бронирование фар пленкой

В нашем автосервисе Вы можете заказать не только замену ламп, но и произвести замену или ремонт фар и отдельных элементов автомобильного освещения, а также установить парктроники или наклеить тонировочную пленку быстро, качественно и недорого – обращайтесь!

Замена выгоревшего ксенона в ближнем свете Volkswagen Jetta (2015)

Поменяли старые ксеноновые лампы автомобиля Volkswagen Jetta (2015) на новый штатный ксенон Osram Original с бело-желтым свечением.

  • Установка новых ксеноновых ламп в фары
  • Для замены ламп разбор лицевой части не требовался
  • Гарантия на новые лампы 4 года

Установка в рефлекторные фары Volkswagen Tiguan (рестайлинг) светодиодных линз MTF

Интегрировали в фары автомобиля Volkswagen Tiguan яркие светодиодные линзы MTF-Light с белым свечением.

  • Поставили в фары LED-линзы MTF из Южной Кореи
  • Отполировали до блеска стекла фар
  • Значительно усилили головной свет автомобиля

Установка светодиодов в ПТФ Volkswagen Touareg NF

Поменяли заводские галогенные лампы в фарах автомобиля Volkswagen Touareg NF на новые светодиодные XS-Light.

  • Демонтировали штатный галоген из ПТФ
  • Без снятия бампера установили в противотуманные фары LED-лампы
  • Гарантия на новые лампы 1,5 года, на работу — 1 год

Замена выгоревших ламп ближнего света Volkswagen Touareg NF на лампы Philips

Поменяли старые ксеноновые лампы автомобиля Volkswagen Touareg NF на лампы с повышенной яркостью Philips X-treme Vision Gen2.

Читайте так же:
Как от регулировку корзины сцепления зил бычок

Стоимость выполненных работ 1500 &#8381

Тонирование задней полусферы Volkswagen Tiguan

Оклеили задние стекла автомобиля Volkswagen Tiguan темной пленку LLumar с уровнем прозрачности 5%.

  • Нанесение самой темной тонировки на задние стекла
  • В работе использована пленка LLumar ATR с защитой от ультрафиолета
  • Качественная и долгоиграющая тонировка

Замена галогена в ПТФ Volkswagen Tiguan на светодиодные лампы

Поменяли стандартные лампочки в противотуманках автомобиля Volkswagen Tiguan на светодиодные лампы Philips с белым свечением.

  • Установка светодиодных ламп в противотуманные фары
  • Лампы были заменены без демонтажа бампера
  • Гарантия на работу 1 год

Замена галогена в дальнем свете Volkswagen Tiguan на светодиодные лампы

Поменяли заводские лампы в дальнем свете автомобиля Volkswagen Tiguan на светодиодные лампы XS-Light LED.

  • Установка светодиодов в дальний свет
  • Работа выполнена без демонтажа бампера
  • Значительно усилили головной свет

Замена заводских ПТФ и установка в них светодиодных ламп на Volkswagen Touareg рест.

Поменяли старые противотуманные фары на автомобиле Volkswagen Touareg, а также сразу установили в них новинку — светодиоды Philips Essential.

  • Замена штатных ПТФ без демонтажа бампера
  • Установка в противотуманные фары светодиоды
  • Гарантия на работу составляет 12 месяцев

Замена ксеноновых ламп на Volkswagen Touareg рест. + полировка фар

Поменяли заводские лампы на автомобиле Volkswagen Touareg, а также отполировали стекла фар до блеска.

  • Замена штатного ксенона в ближнем свете
  • Замена ламп не требует разбора лицевой части
  • Полировка стекол фар растворами 3М

Тонировка передних боковых стекол Volkswagen Passat CC

Затонированили передние боковые стекла темной тонировочной пленкой LLumar ATR 15.

Замена ламп Volkswagen Passat В5 / Passat B5 Variant с 1996 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
номер кузова Volkswagen Passat B5 Variant , давление в шинах Volkswagen Passat B5 Variant , неисправности Volkswagen Passat B5 Variant , подготовка к зиме Volkswagen Passat B5 Variant , тормоза Volkswagen Passat B5 Variant , масляный фильтр Volkswagen Passat B5 Variant , топливный фильтр Volkswagen Passat B5 Variant , фильр салона Volkswagen Passat B5 Variant , регулировка фар Volkswagen Passat B5 Variant , номер кузова Volkswagen Passat B5 , давление в шинах Volkswagen Passat B5 , неисправности Volkswagen Passat B5 , подготовка к зиме Volkswagen Passat B5 , тормоза Volkswagen Passat B5 , масляный фильтр Volkswagen Passat B5 , топливный фильтр Volkswagen Passat B5 , фильр салона Volkswagen Passat B5 , регулировка фар Volkswagen Passat B5

4. Замена ламп

Лампы наружного освещения

Фары с газоразрядными лампами

У газоразрядных ксеноновых ламп выше интенсивность освещения, а спектр света приближается к спектру дневного света. После включения газоразрядных ламп яркость света достигает максимального значения не более чем через три секунды. В связи с большей интенсивностью света и более широким углом освещения не требуется применение противотуманных фар на автомобиле.

  1. Газоразрядная лампа.
  2. Электроды.
  3. Стеклянная колба с ксеноном.
  4. Блок запуска ксеноновой лампы.
  5. Электрический разъем.
  6. Исполнительный двигатель корректора света фар.

Газоразрядная лампа представляет собой стеклянную колбу, заполненную ксеноном, в которой установлены на определенном расстоянии два электрода. При подаче напряжения к электродам лампы возникает дуговой разряд. Для обеспечения нормальной работы газоразрядной лампы используются электронное устройство управления и высоковольтный блок. Для того чтобы образовался дуговой разряд, необходимо подвести к лампе напряжение около 28000В. Газоразрядная лампа по сравнению с галогенной лампой мощностью 55Вт обеспечивает в два раза большую интенсивность света, при этом мощность лампы составляет 35Вт. Газоразрядные лампы имеют очень большой срок службы.

На автомобилях с газоразрядными фарами имеется динамическая регулировка света фар в вертикальной плоскости, которая оперативно реагирует на наклоны кузова автомобиля.

Датчики, расположенные в передней и задней частях автомобиля, реагируют на изменение высоты установки автомобиля. На основании информации от датчиков блок управления подает сигналы исполнительным электродвигателям, которые изменяют положение рефлекторов фар. При этом обеспечивается постоянное и равномерное освещение дороги при движении автомобиля. Ручная корректировка света фар не предусмотрена. Если появляется дефект в системе регулировки дальности света фар, свет фар устанавливается в самое нижнее положение.

Расположение лампочек в левой фаре

А. Лампа ближнего света.

В. Лампа переднего габаритного света.

С. Лампа дальнего света ипротивотуманного света.

Перед заменой лампочки внешнего освещения снимите провод «массы» с аккумулятора. Помните, что, если лампочка только что горела, она может быть слишком горячей.

Перед заменой лампочки внешнего освещения проверьте соответствующую электрическую цепь и предохранитель. Не касайтесь стеклянной колбы лампы голыми руками. Отпечаток пальца испаряется и осаждается на рефлекторе, в результате чего ухудшается освещение. Обязательно заменяйте вышедшие из строя лампы на лампы того же типа. Появившиеся из-за неосторожности пятна от прикосновений протрите чистой безворсовой тряпкой или спиртом.

При замене ксеноновых ламп необходимо быть очень внимательным и осторожным, так как от источника питания этих ламп можно получить сильный удар тока.

Читайте так же:
Как отрегулировать задние тормоза на классике

Замену газоразрядных (ксеноновых) ламп, которые можно распознать по наклейке со знаком высокого напряжения на корпусе лампы, не рекомендуется производить самостоятельно.

Внимание:
В лампах накаливания Н7 повышенное давление, и они могут лопнуть при замене, поэтому при замене этих ламп следует надеть перчатки и защитные очки.

Замена лампы ближнего света

1. Откройте капот.

2. Для доступа к лампам правой фары снимите воздухозаборник. Для этого отвинтите два винта (А) крепления воздухозаборника. Потяните вверх воздухозаборник за задний конец (В) и переместите его к середине автомобиля.

3. Потяните назад пластмассовую крышку фары и снимите ее.

4. Снимите электрический разъем с задней части лампочки фары.

Элементы крепления лампочки ближнего света

  1. Пружинная скоба.
  2. Электрический разъем.
  3. Лампа переднего габаритного света.
  4. Лампа ближнего света.
  5. Фиксатор.

5. Сожмите пружинные скобы крепления лампочки и переместите скобы в сторону. Извлеките лампочку из фары.

6. При установке лампочки не касайтесь стеклянного баллона лампочки руками.

7. Установите новую лампочку таким образом, чтобы установочный носок тарельчатого фланца попал в выемку рефлектора.

8. Закрепите лампочку пружинной скобой, защелкнув ее за фиксатор.

9. Подсоедините к лампочке электрический разъем.

10. Установите заднюю пластиковую крышку фары.

11. Проверьте и при необходимости отрегулируйте свет фар.

Замена лампы дальнего и противотуманного света

1. Потяните назад пластиковую крышку и снимите ее с фары.

2. Снимите электрический разъем с задней части лампочки фары.

Элементы крепления лампочки дальнего и противотуманного света

  1. Пружинная скоба.
  2. Электрический разъем.
  3. Лампа дальнего и противотуманного света.
  4. Фиксатор.

3. Сожмите пружинные скобы крепления лампочки и переместите скобы в сторону. Извлеките лампочку из фары.

4. Установите новую лампочку таким образом, чтобы установочный носок тарельчатого фланца попал в выемку рефлектора. При этом средний из трех контактов электрического разъема займет верхнее положение.

5. Закрепите лампочку пружинной скобой.

6. Подсоедините к лампочке электрический разъем и установите заднюю пластиковую крышку на фару.

7. Проверьте и при необходимости отрегулируйте свет фар.

Замена лампы переднего габаритного света

1. Потяните назад пластмассовую крышку и снимите ее с задней части фары.

2. Извлеките из нижней части рефлектора патрон с лампочкой переднего габаритного света.

3. Нажмите и в этом положении поверните против часовой стрелки лампочку для извлечения ее из патрона.

4. Вставьте новую лампочку в патрон, нажмите и в этом положении поверните по часовой стрелке до фиксации лампочки.

5. Вставьте патрон с лампочкой в рефлектор.

6. Установите пластиковую крышку фары.

Замена лампы переднего указателя поворота

1. Откройте капот.

2. Потяните назад проволочную петлю, которая укреплена на корпусе указателя поворотов, и отцепите ее.

3. Переместите вперед и снимите указатель поворота.

4. Поверните патрон с лампочкой против часовой стрелки и извлеките его из корпуса указателя поворотов.

5. Нажмите и в этом положении поверните лампочку против часовой стрелки для извлечения ее из патрона.

6. Вставьте новую лампочку в патрон, нажмите и в этом положении поверните лампочку по часовой стрелке до фиксации ее в патроне.

7. Вставьте патрон с лампочкой в корпус указателя поворотов и поверните по часовой стрелке до фиксации.

8. Вставьте корпус указателя поворотов и переместите его до упора назад. Обратите внимание на то, чтобы стопорные выступы на корпусе указателя поворотов вошли в направляющие фары и крыла.

9. Потяните назад проволочную петлю и закрепите ее в середине канавки держателя.

Замена лампы бокового повторителя поворотов

1. Соблюдая осторожность, сдвиньте повторитель поворотов вперед и извлеките его из крыла.

2. Извлеките патрон с лампочкой из бокового повторителя поворотов.

3. Извлеките из патрона неисправную лампу и вставьте новую лампу в патрон.

4. Вставьте патрон в направляющие бокового повторителя поворотов до его фиксации.

5. Сначала вставьте боковой повторитель поворотов обоими пазами в заднюю часть отверстия кузова и затем надавите на него до полной его фиксации.

Замена ламп задних фонарей

1. Откройте крышку багажника/заднюю дверь.

2. На автомобилях с кузовом седан откиньте обивку багажника в месте расположения заднего фонаря.

3. На автомобилях с кузовом универсал откройте крышку боковой багажной полки в месте расположения заднего фонаря.

Читайте так же:
Регулировать развал при установке проставок

4. Отсоедините электрический разъем от заднего фонаря.

5. Нажмите оба фиксатора ламподержателя в направлении друг к другу.

6. Извлеките ламподержатель.

7. Нажмите и в этом положении поверните против часовой стрелки неисправную лампочку для извлечения ее из патрона.

8. Вставьте новую лампочку в патрон, нажмите и в этом положении поверните по часовой стрелке до фиксации ее в патроне.

9. Вставьте держатель лампочек в задний фонарь до его фиксации.

10. На автомобилях типа седан установите на место обивку багажника.

11. На автомобилях типа универсал закройте крышку багажной полки.

12. Закройте крышку багажника/заднюю дверь.

Замена лампы подсветки номерного знака

Примечание:
На автомобилях с кузовом седан замена лампы должна производиться сервисным предприятием Volkswagen, поскольку для доступа к корпусу фонаря необходим специальный инструмент. Далее изложен порядок выполнения операции для автомобилей с кузовом универсал.

1. Откройте заднюю дверь.

2. Отвинтите винты и снимите стекло фонаря.

3. Извлеките неисправную лампу из ламподержателя и вставьте новую лампу.

4. Вставьте стекло фонаря в соответствующее отверстие в задней двери, при этом проследите за правильностью положения резинового уплотнения и фонаря в целом по отношению к соседним фонарям.

5. Не очень сильно привинтите винты крепления стекла фонаря, при этом проследите за правильностью положения уплотнительных шайб винтов крепления.

6. Закройте заднюю дверь.

Замена лампы верхнего стоп-сигнала
Автомобили с кузовом седан

Примечание:
Дополнительный фонарь сигнала торможения установлен на полке в нижней части заднего стекла.

1. Откройте крышку багажника.

2. Отожмите назад два пластмассовых пружинных фиксатора, расположенных рядом с металлическими держателями, и извлеките вниз держатель лампочек.

Элементы крепления держателя ламп верхнего стоп-сигнала

  1. Пластмассовый пружинный фиксатор.
  2. Металлические держатели.

3. Отсоедините от держателя лампочек электрический разъем.

4. Извлеките из держателя неисправную лампочку со стеклянным цоколем и вставьте новую лампочку.

  1. Держатель лампочек.
  2. Лампочка.
  3. Рефлектор.

5. Подсоедините к держателю лампочек электрический разъем.

6. Установите держатель лампочек в корпус, при этом пружинные фиксаторы должны встать на место.

Автомобили с кузовом универсал

1. Снимите внутреннюю обивку задней двери.

2. Нажмите на выступы фиксаторов и извлеките держатель лампочек из дополнительного фонаря сигнала торможения.

  1. Рассеиватель.
  2. Рефлектор.
  3. Держатель лампочек.
  4. Лампочка.

3. Извлеките из держателя лампочек неисправную лампочку со стеклянным цоколем и на ее место установите новую лампочку.

4. Вставьте держатель лампочек в корпус, при этом пружинные фиксаторы должны встать на место.

5. Установите внутреннюю обивку задней двери.

Лампы внутреннего освещения

  1. Фонарь освещения вещевого ящика.
  2. Передний фонарь освещения салона и светильник для чтения.
  3. Передние фонари освещения салона.
  4. Задние фонари освещения салона.
  5. Фонарь освещения багажного отделения.
  6. Рефлектор внутреннего освещения.
  7. Входные фонари.
  8. Выключатель контрольной лампы ручного тормоза.
Замена ламп переднего плафона и светильника для чтения

1.Снимите рассеиватель. Для этого вставьте лезвие ножа или другой аналогичный предмет в щель между корпусом и рассеивателем (стрелка) и осторожно подденьте рассеиватель.

2. Нажмите и в этом положении поверните против часовой стрелки лампочку для извлечения ее из патрона.

3. Установите новую лампочку в патрон, нажмите и в этом положении поверните по часовой стрелке лампочку до фиксации ее в патроне.

4. Сначала приставьте рассеиватель обоими небольшими установочными выступами к рамке переключателя, затем надавите вверх в передней части до фиксации обоих длинных установочных выступов в держателе.

Замена ламп заднего плафона освещения салона

1.Снимите целиком рамку плафона. Для этого вставьте плоский конец отвертки между плафоном и обивкой потолка (стрелка) и осторожно подденьте ее отверткой.

2. На обратной стороне выдвиньте пластмассовую крышку в сторону.

3. Извлеките неисправную лампу и вставьте новую лампу.

4. Надвиньте сбоку крышку до ее фиксации.

5. Сначала установите рамку со стороны разъема, а затем вдавите ее в вырез в обивке потолка.

Замена ламп входных фонарей в дверях

1.Извлеките полностью ламподержатель. Для этого вставьте плоский конец отвертки в углубление (стрелка) между фонарем и обивкой двери и затем, поддев ламподержатель, поднимайте его до тех пор, пока не сможете вынуть его в направлении назад из обивки.

2. Извлеките неисправную лампу и вставьте новую.

3. Сначала вставьте ламподержатель со стороны разъема и затем вдавите его в вырез в дверной обивке.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
