Реле-регулятор напряжения генератора. Такое сложное, на первый взгляд, название имеет совсем небольшой компонент генератора автомобиля или мотоцикла и чей выход из строя может стать причиной целого ряда проблем. Вот например: недозаряд или же перезаряд аккумулятора. Подобное может возникнуть по множеству причин, но в большинстве случаев виновником проблемы является вышедшее из строя реле генератора (так его обычно называют). Давайте разберемся, что же представляет собой реле генератора, как данный компонент подключается к бортовой сети транспортного средства, как его проверить и в случае нужды заменить.

Базовые понятия

Реле-регулятор, являющийся важной частью бортовой электросети, ответственно за регулирование тока, вырабатываемого генератором транспортного средства. За счет работы реле предотвращается перезаряд аккумулятора, что является для него губительным. Сведущие в электротехнике авто и мотолюбители заметят: согласно описанию это обычный стабилизатор напряжения! По сути, это он и есть. Но давайте немного разберемся с генераторами.

По сути, генератор как постоянного, так и переменного тока являются электромашиной, преобразующей в электрический ток механическую энергию. Сегодня более распространены генераторы переменного тока, так как они не используют токосъемные щетки , имеющие тенденцию к пригоранию или сильной деформации по ходу эксплуатации устройства. Выходное напряжение генераторов обоих типов зависит от скорости, с которой внутри него вращается магнитное поле, и от магнитной силы. На обмотку возбуждения таких генераторов изначально подается т.н. ток возбуждения, за счет которого наводится магнитная индукция. Силу этого тока нужно регулировать. В определенный момент на обмотку возбуждения нужно перестать подавать питание – еще один момент, за которым необходимо проследить. Далее, так как в генераторах переменного тока положение полюсов «+» и «—» постоянно изменяется, ток нужно выпрямлять. За это ответственен диодный мостик, однако диапазон выходных напряжений может быть довольно широким. И вот теперь можно выделить основные задачи реле-регулятора генератора:

• Выдержка диапазона напряжений (13,5 – 14,5 Вольт) в сети автомобиля или мотоцикла, а также на клеммах их аккумулятора;
• Регулировка тока возбуждения;
• Прекращение подачи питания от аккумулятора к обмотке возбуждения.

По сути, реле генератора «следит» за выходным напряжением и силой тока, от которого питается обмотка напряжения. Как только выходное напряжение становится слишком большим, реле уменьшает силу тока возбуждения . Если ситуация обратная и напряжение генератора уменьшилось, следует повышение тока на возбуждающую обмотку. Так происходит множество раз, причем стабилизация длится долю секунды. Таким образом реле обеспечивает и нормальную работу генератора, который теперь дает оптимальное напряжение для электроприемников (магнитолы, например), и экономит ресурс аккумуляторной батареи, также предотвращая ее выход из строя вследствие подзарядки слишком большим током.

Типы реле-регуляторов

Современные реле-регуляторы не используют электромагнитные реле в качестве базы – они полностью полупроводниковые. Использование полупроводников сделало устройство и надежным, и очень компактными, однако свело практически на нет его ремонтопригодность. Типов реле-регулятора довольно много, но существенным является одно: принципиальных отличий между реле разных типов нет. Стоит выделить два типа:

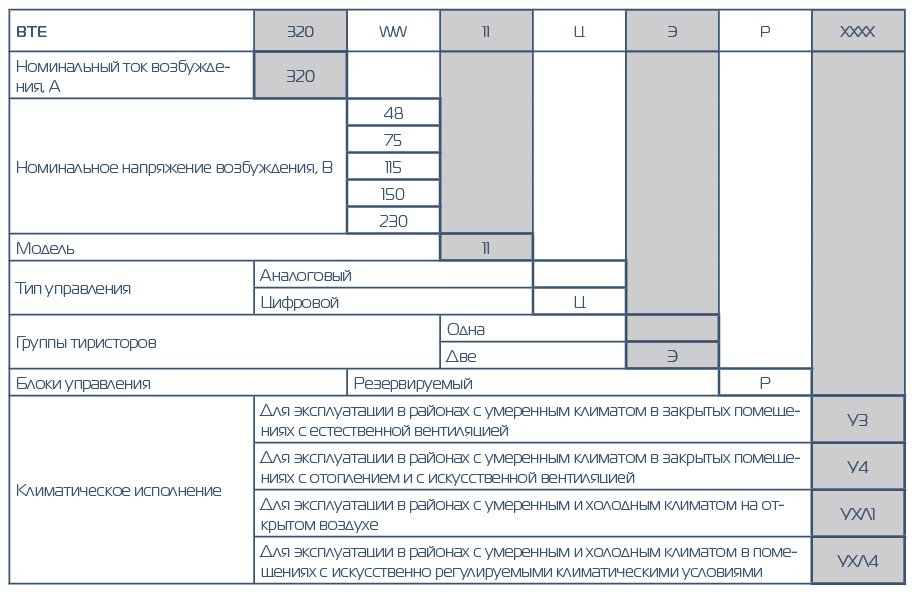

Тиристорные возбудители серии ВТЕ-320

Тиристорный возбудитель ВТЕ- 320 предназначен для питания обмотки возбуждения, управления и автоматического регулирования тока возбуждения синхронных электродвигателей при прямом (реакторном) пуске от сети или в составе частотно-регулируемых электроприводов.
Оборудование разработано для работы и защиты крупных синхронных электродвигателей типа СТД, СДГ и СДГМ и других двигателей с щеточным механизмом, мощностью до 12500кВт в синхронном, переходных и аварийных режимах.
Производится ЗАО «Электромаш» по техническим условиям ТУ 3416-048-55978767-16

• Подачу возбуждения при остановленном электродвигателе в режиме опробования
• Прямой пуск с подачей возбуждения, как в функции тока статора, так и в функции скольжения
• Реакторный пуск с подачей возбуждения после включения шунтирующего выключателя
• Пуск с высоковольтным устройством плавного пуска (асинхронный пуск)
• Пуск с высоковольтным преобразователем частоты (синхронный пуск).

Тиристорный возбудитель ВТЕ 320 состоит из двух конструктивных единиц: шкафа возбудителя и силового согласующего трансформатора, защищенного исполнения.
Шкаф возбудителя представляет собой металлический шкаф двухстороннего обслуживания, в составе которого входят: основной и форсировочный (для 11ЦЭ) тиристорные преобразователи, пусковое сопротивление с тиристорным ключом, микропроцессорный блок БУВ-5 и элементы управления и контроля. Установленные приборы измерения контролируют основные параметры системы управления, тока и напряжения возбуждения, тока статора двигателя и значение коэффициента реактивной мощности «cos φ».
Тиристорный возбудитель ВТЕ обладает естественной воздушной системой охлаждения, для чего в дверях, боковых панелей и крыше шкафа предусмотрены вентиляционные отверстия, что обеспечивает дополнительную гарантию безопасности.

Система управления и контроля

Структурным элементом управления возбудителя является БУВ-5 – это специализированное микропроцессорное устройство предназначенное для управления тиристорными возбудителями синхронных электродвигателей с щёточной системой возбуждения. БУВ-5 управляет процессом подачи и стабилизации тока возбуждения, обеспечивает защиту обмотки возбуждения, тиристорного преобразователя и синхронного электродвигателя. Работа блока определяется алгоритмом программы и основывается на обработке данных поступающих от аналоговых и дискретных входов.
Возбудитель может управляться в двух режимах: местном и дистанционном. Местное управление осуществляется с передней панели возбудителя. Дистанционное управление осуществляется с персонального компьютера по протоколу RS-485/Modbus.
Система защиты, сигнализации и диагностики обеспечивает возможность определения режима работы возбудителя через светодиодную индикацию параметров. Одновременно доступны для индикации 17 параметров (для типа 11Ц и 11ЦЭ) 24 параметра (для типа 11ЦЭР). Все параметры возбудителя доступны для просмотра на ПК

КАК ЭТО РАБОТАЕТ
Через согласующий трансформатор тиристорного возбудителя синхронного электродвигателя подается трехфазное переменное напряжение. Выпрямление трехфазного переменного тока промышленной частоты в постоянный ток, обеспечивается при помощи тиристоров, включенных на вторичной стороне преобразовательного трансформатора. На обмотку статора подключается источник трехфазного переменного тока. В обмотку возбуждения ротора подается от регулятора возбуждения постоянный ток. Благодаря взаимодействию вращающегося магнитного поля, созданного трехфазной обмоткой статора, и поля, созданного обмоткой возбуждения, возникает электромагнитный момент, приводящий ротор во вращение.

Питание возбудителя
Силовой согласующий трансформатор серии ТСЗВ выполняет преобразование электроэнергии в обычном и форсировочном режиме для питания обмотки возбуждения синхронного электродвигателя. Трансформаторы поставляются в защитных кожухах со степенью защиты в стандартном исполнении IР20. Схема и группа соединения У/У-0. Класс нагревостойкости изоляции для умеренного климата «F».

Для возбудителей типа 11ЦЭ и 11ЦЭР применяются трансформаторы ТСЗП-ВЭ с отпайками на вторичных обмотках, обеспечивающих по отдельности работу форсировочной и основной группы тиристоров.

Возможно использование трансформаторов других типов с аналогичными параметрами.
Питание управляющих оперативных цепей возбудителя типа 11ЦЭР осуществляется от двух источников питания

220 и =220В. В случае пропадания внешнего питания, работа системы управления возбудителя продолжается от бесперебойного источника питания.

Тиристорный возбудитель типа 11ЦЭР отличается от 11ЦЭ:
Системой резервирования, средствами отображения данных, и возможностью подключения к АСУ ТП.
Основной и резервный блоки управления БУВ-5.
Источник бесперебойного питания для питания системы управления
Сенсорный дисплей для отображения режимов работы возбудителя и редактирования установок параметров.

РЕЖИМЫ РАБОТЫ
В возбудителе предусмотрены автоматический, ручной и аварийный режимы управления током возбуждения. При необходимости, в процессе работы допускается переключение с ручного на автоматический режим и обратно, при этом изменение режима работы происходит без бросков тока.

Ручной режим управления.
При работе в режиме ручного управления ток возбуждения поддерживается на уровне постоянного значения, при этом обеспечивается:

Автоматический режим управления.
При работе в режиме автоматического управления вводится в работу автоматический регулятор возбуждения — АРВ. Значения тока возбуждения и регулятора возбуждения корректируется через кнопки управления на панели шкафа, а также дистанционно. Дополнительно в автоматическом управлении обеспечивается регулирование:

Регулировка тока на обмотки возбуждения

Двигатель постоянного тока последовательного возбуждения представляет собой электрическую машину постоянного тока, в которой обмотка возбуждения подключена последовательно с обмоткой якоря. Для данного типа двигателей справедливо равенство: ток, протекающий в якорной обмотке, равен току в обмотке возбуждения I=I _в =I _я , что является его главной отличительной особенностью от остальных типов двигателей .

Рисунок 1 – Схема подключения ДПТ ПВ

Стоит обратить внимание на зависимость магнитного потока от нагрузки Ф=f(I_я). Если двигатель будет работать на 25% своей номинальной мощности или меньше, то магнитный поток будет крайне мал, что приведет к постоянному увеличению скорости вала. Препятствовать разгону будут лишь механические потери, и двигатель пойдет в «разнос» . Это приведет к быстрому выходу машины из строя. Все описанное в соответствии с формулой:

Исходя из вышесказанного, ДПТ ПВ нельзя использовать на холостом ходу , постоянно требуется контроль тока якоря. С этой целью последовательно с обмоткой возбуждения устанавливают минимальное токовое реле, которое замыкает якорную цепь только в том случае, если нагрузка на валу достаточна для поддержания номинальной работы двигателя.

Пуск двигателя производят с пусковым сопротивлением, также включенным последовательно в цепь якоря. После пуска это сопротивление выводят, и машина продолжает работать в номинальном режиме на своей естественной характеристике.

Механическая и электромеханическая характеристики ДПТ ПВ одинаковы и имеют гиперболический вид (рисунок 2).

Рисунок 2 – Механическая и электромеханическая характеристики ДПТ ПВ

Скорость вращения ротора двигателя постоянного тока с последовательным возбуждением производится регулированием двух параметров:

Для изменения скорости при помощи входного напряжения, в роторную цепь вводят специальное добавочное сопротивление, или же можно использовать пусковой реостат и для этой цели. Но следует заметить, данный способ является крайне неэкономичным и нецелесообразным, так как большое количество энергии будет рассеиваться на реостате.

Регулировка скорости изменением магнитного потока, осуществляется включением реостата параллельно обмотке возбуждения. Изменяя сопротивление – меняем ток, протекающий через обмотку возбуждения. Иногда обмотку возбуждения разбивают на несколько параллельных секций. В некоторых типах двигателей предусмотрена возможность отключения витков обмотки, так добиваются того же эффекта регулирования.

Тормозные режимы

В данном двигателе отсутствует режим генераторного торможения с отдачей энергии в сеть. На рисунке 2 вы можете видеть, что ветка гиперболы естественной характеристики не пересекает ось ординат (отрицательная скорость отсутствует).

Торможение противовключением получают путем переключения выводов якорной обмотки.

ДПТ ПВ нельзя соединять с механизмом при помощи ременной передачи, так как соскакивание или разрыв ремня приведет к разгрузке двигателя, что вызовет мгновенное повышение числа оборотов и последующему выходу из строя.

ДПТ ПВ нашли свое основное применение в качестве тяговых двигателей подвижного состава электровозов общего назначения, электровозов метрополитена и в трамваях.

ПУЭ 7. Правила устройства электроустановок. Издание 7

5.2.36 Системой возбуждения называется совокупность оборудования, аппаратов и устройств, объединенных соответствующими цепями, которая обеспечивает необходимое возбуждение генераторов и синхронных компенсаторов в нормальных и аварийных режимах, предусмотренных ГОСТ и техническими условиями. ¶

В систему возбуждения генератора (синхронного компенсатора) входят: возбудитель (генератор постоянного тока, генератор переменного тока или трансформатор с преобразователем), автоматический регулятор возбуждения, коммутационная аппаратура, измерительные приборы, средства защиты ротора от перенапряжений и защиты оборудования системы возбуждения от повреждений. ¶

5.2.37. Электрооборудование и аппаратура систем возбуждения должны соответствовать требованиям ГОСТ на синхронные генераторы и компенсаторы и техническим условиям на это оборудование и аппаратуру. ¶

5.2.38. Системы возбуждения, у которых действующее значение эксплуатационного напряжения или длительного перенапряжения (например, при форсировке возбуждения) превышает 1 кВ, должны выполняться в соответствии с требованиями настоящих Правил, предъявляемыми к электроустановкам выше 1 кВ. При определении перенапряжений для вентильных систем возбуждения учитываются и коммутационные перенапряжения. ¶

5.2.39. Системы возбуждения должны быть оборудованы устройствами управления, защиты, сигнализации и контрольно-измерительными приборами в объеме, обеспечивающем автоматический пуск, работу во всех предусмотренных режимах, а также останов генератора и синхронного компенсатора на электростанциях и подстанциях без постоянного дежурства персонала. ¶

5.2.40. Пульты и панели управления, приборы контроля и аппаратура сигнализации системы охлаждения, а также силовые преобразователи тиристорных или иных полупроводниковых возбудителей должны размещаться в непосредственной близости один от другого. Допускается установка теплообменников в другом помещении, при этом панель управления теплообменником должна устанавливаться рядом с ним. ¶

Пульт (панель), с которого может производиться управление возбуждением, должен быть оборудован приборами контроля возбуждения. ¶

5.2.41. Выпрямительные установки систем возбуждения генераторов и синхронных компенсаторов должны быть оборудованы сигнализацией и защитой, действующими при повышении температуры охлаждающей среды или вентилей сверх допустимой, а также снабжены приборами для контроля температуры охлаждающей среды и силы тока установки. При наличии в выпрямительной установке нескольких групп выпрямителей должна контролироваться сила тока каждой группы. ¶

5.2.42. Системы возбуждения должны быть оборудованы устройствами контроля изоляции, позволяющими осуществлять измерение изоляции в процессе работы, а также сигнализировать о снижении сопротивления изоляции ниже нормы. Допускается не выполнять такую сигнализацию для бесщеточных систем возбуждения. ¶

5.2.43. Цепи систем возбуждения, связанные с анодами и катодами выпрямительных установок, должны выполняться с уровнем изоляции, соответствующим испытательным напряжениям анодных и катодных цепей. ¶

Связи анодных цепей выпрямителей, катодных цепей отдельных групп, а также других цепей при наличии нескомпенсированных пульсирующих или переменных токов должны выполняться кабелем без металлических оболочек. ¶

Цепи напряжения обмотки возбуждения генератора или синхронного компенсатора для измерения и подключения устройства АРВ должны выполняться отдельным кабелем с повышенным уровнем изоляции без захода через обычные ряды зажимов. Присоединение к обмотке возбуждения должно производиться через рубильник. ¶

5.2.44. При применении устройств АГП с разрывом цепи ротора, а также при использовании статических возбудителей с преобразователями обмотка ротора должна защищаться разрядником многократного действия. Допускается применение разрядника однократного действия. Разрядник должен быть подключен параллельно ротору через активное сопротивление, рассчитанное на длительную работу при пробое разрядника в режиме с напряжением возбуждения, равным 110% номинального. ¶

5.2.45. Разрядники, указанные в 5.2.44, должны иметь сигнализацию срабатывания. ¶

5.2.46. Система возбуждения генераторов и синхронных компенсаторов должна выполняться таким образом, чтобы: ¶

1. Отключение любого из коммутационных аппаратов в цепях АРВ и управления возбудителем не приводило к ложным форсировкам в процессе пуска, останова и работы генератора на холостом ходу. ¶

2. Исчезновение напряжения оперативного тока в цепях АРВ и управления возбудителем не приводило к нарушению работы генератора и синхронного компенсатора. ¶

3. Имелась возможность производить ремонтные и другие работы на выпрямителях и их вспомогательных устройствах при работе турбогенератора на резервном возбудителе. Это требование не относится к бесщеточным системам возбуждения. ¶

4. Исключалась возможность повреждения системы возбуждения при КЗ в цепях ротора и на его контактных кольцах. В случае применения статических преобразователей допускается защита их автоматическими выключателями и плавкими предохранителями. ¶

5.2.47. Тиристорные системы возбуждения должны предусматривать возможность гашения поля генераторов и синхронных компенсаторов переводом преобразователя в инверторный режим. ¶

В системах возбуждения со статическими преобразователями, выполненными по схеме самовозбуждения, а также в системах возбуждения с электромашинными возбудителями должно быть применено устройство АГП. ¶

5.2.48. Все системы возбуждения (основные и резервные) должны иметь устройства, обеспечивающие при подаче импульса на гашение поля полное развозбуждение (гашение поля) синхронного генератора или компенсатора независимо от срабатывания АГП. ¶

5.2.49. Система водяного охлаждения возбудителя должна обеспечивать возможность полного спуска воды из системы, выпуска воздуха при заполнении системы водой, периодической чистки теплообменников. ¶

Закрытие и открытие задвижек системы охлаждения на одном из возбудителей не должны приводить к изменению режима охлаждения на другом возбудителе. ¶

5.2.50. Пол помещений выпрямительных установок с водяной системой охлаждения должен быть выполнен таким образом, чтобы при утечках воды исключалась возможность ее попадания на токопроводы, КРУ и другое электрооборудование, расположенное ниже системы охлаждения. ¶

5.2.51. Электромашинные возбудители постоянного тока (основные при работе без АРВ и резервные) должны иметь релейную форсировку возбуждения. ¶

5.2.52. Турбогенераторы должны иметь резервное возбуждение, схема которого должна обеспечивать переключение с рабочего возбуждения на резервное и обратно без отключения генераторов от сети. Для турбогенераторов мощностью 12 МВт и менее необходимость резервного возбуждения устанавливается главным инженером энергосистемы. ¶

На гидроэлектростанциях резервные возбудители не устанавливаются. ¶

5.2.53. На турбогенераторах с непосредственным охлаждением обмотки ротора переключение с рабочего возбуждения на резервное и обратно должно производиться дистанционно. ¶

5.2.54. Система возбуждения гидрогенератора должна обеспечивать возможность его начального возбуждения при отсутствии переменного тока в системе собственных нужд гидроэлектростанции. ¶

5.2.55. По требованию заказчика система возбуждения должна быть рассчитана на автоматическое управление при останове в резерв синхронных генераторов и компенсаторов и пуске находящихся в резерве. ¶

5.2.56. Все системы возбуждения на время выхода из строя АРВ должны иметь средства, обеспечивающие нормальное возбуждение, развозбуждение и гашение поля синхронной машины. ¶

forum.injectorservice.com.ua

АВТОЛИКБЕЗ. Ещё раз о возбуждении генератора

• Версия для печати

• 1

АВТОЛИКБЕЗ. Ещё раз о возбуждении генератора

• Цитата

Сообщение Саша-Ирпень » 02 фев 2014, 10:15

После запуска мотора исправный генератор должен начать выдавать напряжение, другими словами — возбудиться.
Попробую, в меру своих слабых знаний рассказать, как было реализовано возбуждение начиная от «Копейки», (ВАЗ 2101) и до
сегодняшней «Калины». (Прошу не судить строго за возможные неточности. Конструктивная критика приветствуется). Материал буду
выкладывать частями, т. к. не располагаю большим количеством
свободного времени.

ВАЗ 2101:
На приведенной электросхеме можно проследить путь движения тока. (показано красными стрелками).
Ток идет по пути: «+» АКБ», болт «30» генератора, Клеммы «30/1 » и «15» замка зажигания, предохранитель 10, выводы «15» и «67» реле
регулятора, вывод «67» геенратора, обмотка возбуждения, (ротора) генератора, масса блока и «-» АКБ.

ДОСТОИНСТВА:
К достоинствам этой схемы можно отнести её простоту и понятность. Также, её удобно диагностировать, измеряя напряжения и ток в
разных точках.

НЕДОСТАТКИ:
(Вот недостатков довольно таки много).
При включенном зажигании весь ток возбуждения, (ок. 2,2 а), протекает через ротор.
Поэтому:
при холодном пуске, возникает дополнительное торможение проворачиванию двигателя, поскольку обмотка возбуждения
«забирает» дополнительный ток от АКБ, которого и так » в обрез» при зимнем пуске.
При включенном «по забывчивости» зажигании происходит разряд АКБ, которая за сутки разрядится «в ноль».
Даже после запуска мотора, ток продолжает течь через замок, (хотя внутри генератора, совсем рядом, также, имеется напряжение).
Этот ток дает дополнительную нагрузку на контактную группу замка зажигания, которой и так не очень легко.
Из-за длинной цепи возбуждения, на ней происходит заметное падение напряжения, что снижает точность регулирования напряжения
бортсети регулятором напряжения. (Хотя совсем рядом, внутри генератора имеется напряжение, которое можно было бы. ).
Частые окисления предохранителя №10 вызывают сбои в работе
генератора.
.
Часть этих недостатков была устранена на ВАЗ 2105 с генератором Г222 и регулятором напряжения Я112В.

Re: Ещё раз о возбуждении генератора.

• Цитата

Сообщение Саша-Ирпень » 03 фев 2014, 05:11

Часть этих недостатков была устранена на ВАЗ 2105 с генератором Г222 и регулятором напряжения Я112В.
В этом генераторе ток возбуждения разделен на силовой и управляющий. Силовой ток идет от силового болта «30»
установленного на задней крышке генератора. Для этого на регуляторе напряжения имеется специальный провод, подключаемый к
этому болту. По этому проводу и течет силовой ток. А вот, управление этим током, (т. е. его включение), производится замком
зажигания. Тогда ток течет по цепи, которая подобна протеканию тока на Г221.

Впервые столкнувшись с этим генератором я провел несколько измерений. Оказалось, что его ток управления, (шина «15», от
предохранителя №9) составляет ок. 15 ма, (0,015а) и появляется только при включенном зажигании. А вот силовой ток = 3 а и,
также, появляется только после появления питания на управляющем выводе. Управляющий ток открывает выходные транзисторы включенные
по схеме Дарлингтона и через ротор начинает протекать ток.

(Генератор Г222 уже мощнее, чем его предшественник. Поэтому и ток ротора на нем = 3 а, а ток отдачи этого генератора будет 50а. В
отличие от Г221 ток ротора которого будет 2,2 а, а ток отдачи 42 ампера).

Примерно в это же время появился генератор 29.37.01. Это был самый мощный генератор легкового автомобиля того времени. Он
выдавал ток 60а. Устанавливался он на М2140, Иж-комби и Иж-2715. Даже на «Мечту многих» того времени — Газ 24, тогда устанавливался 40-а
амперный генератор. Правда, уже на Газ 24-10 установили генератор 16.37.01, который выдавал 65 ампер.

Так вот, 29.37.01 хотя и имел регулятор напряжения Я112А, установленный на корпусе генератора, но был запитан по более
«древней» схеме, чем его ВАЗовский родственник. Обмотка возбуждения на нем питается только от замка зажигания, от шины «15».

ДОСТОИНСТВА: К достоинствам этого генератора относится подключение силового питания от силовой магистрали. Но, остальные
недостатки его «младшего брата» Г221, у него остались.

НОВЫЕ НЕДОСТАТКИ: Конструкция Г222, (с «Р.Н.» установленном на генераторе), создала неудобства с доступом к регулятору
напряжения и измерениям, (проверкам) в контрольных точках. Из-за этого данная конструкция не получила любви в «широких массах».
Поэтому, в большинстве случаев ремонтники просто выбрасывают Я112В, устанавливая вместо неё, (чаще всего на правом
брызговике), привычное РН127.
.
Следующий, (и очень большой), шаг в совершенствовании генератора был сделан в генераторе с плечом дополнительных диодов —
37.37.01, который устанавливался на ВАЗ 2108.

Re: Ещё раз о возбуждении генератора.

• Цитата

Сообщение Саша-Ирпень » 04 фев 2014, 05:22

Следующий, (и очень большой), шаг в совершенствовании генератора был сделан в генераторе с плечом дополнительных диодов — 37.37.01, который устанавливался на ВАЗ 2108. (Хотя, с начала 90-х годов этот генератор начали ставить и на ВАЗ 2107).
В конструкции этого генератора устранено большинство недостатков его «старших братьев».
Так, при включении зажигания через ротор течет мизерный ток, (в несколько сот миллиампер), протекающий через контрольную лампочку щитка приборов. (Иногда, применяются ещё и два мощных резистора по 50 ом, подстраховывающие возбуждение в случае перегорания лампочки). Благодаря этому, сведены к минимуму как разряд АКБ при оставленном включенном зажигании, так и притормаживание двигателя при пуске.
После возбуждения генератора он переходит на самопитание, т. е. ток ротора берется от плеча дополнительных диодов и не нагружает контактную группу замка зажигания. Аналогично, стали ненужными провода от шины «15» замка зажигания и к генератору подходит только один провод от щитка приборов.

Казалось бы — вот она идеальная конструкция, лишенная всех недостатков. Но, совершенству нет предела, да и как оказалось недостатки у этой конструкции тоже имеются:
Генераторы в «возрасте», частенько перестают возбуждаться на оборотах холостого хода. После прогазовки все нормализуется, а при проверке, обычно, придраться не к чему. Если же, любыми способами, увеличить ток возбуждения, то дефект пропадает.

Для понимания сути этой проблемки давайте, чуть подробнее рассмотрим сам процесс возбуждения генератора с плечом дополнительных диодов:
После включения генератора, загорается лампочка на щитке приборов, через которую протекает ток ок. 200ма. Ток течет через лампочку, провод коричневый с белым, штекер «61», «+» щетку, обмотку ротора, «-» щетку, открытые выходные транзисторы «Р.Н.» и на массу блока цилиндров. Этот ток создает вокруг ротора магнитное поле, которое при вращении генератора, суммируясь с остаточным магнитным полем ротора, создает в обмотке статора Э.Д.С. После выпрямления плечом дополнительных диодов, Э.Д.С., также, подается на ротор. Этот ток, ещё больше усиливает магнитное поле ротора и т. д. Происходит лавинообразное нарастание выходного напряжения генератора и он возбуждается, т. е. выходит на рабочий режим.
С первого взгляда, может показаться, что даже самый малый ток, поданный на «61» вывод, будет «усилен» и генератор должен возбудиться. Но, это не так. Существует некая пороговая величина тока возбуждения. Для того, чтобы понять, почему так, давайте вспомним вольт-амперную характеристику полупроводникового диода.
На графике видно, что при напряжении, примерно, до 0,6 вольта, через диод протекает очень-очень маленький ток. А уже выше 0,6 вольта, сила тока пропускаемого диодом резко увеличивается.

Желающие могут проделать несколько экспериментов:
1). Если, аналоговым омметром, измерить сопротивление полупроводникового диода в прямом направлении на пределе *1, то мы получим сопротивление ок. 7-8 ом. Но, если ещё несколько раз измерить его сопротивление, но уже на пределах *10, *100, *1000, то стрелка прибора, все равно, дойдет до того же места, что и на пределе *1. Получается, что сопротивление диода не одинаковое. Нет, просто на электронно дырочном переходе, (т. е. на полупроводниковом диоде), происходит падение напряжения ок 0,6 вольта, что и искажает показания омметра. Поэтому, в цифровых китайских тестерах имеется, специальный режим — проверка диодов.

2). (Этот эксперимент я лично проводил совсем недавно). Если подать напряжение на лампочку 3 вт, , через диод, (как в генераторе), то лампочка засветится. Но, если измерять протекающий ток миллиамперметром, а напряжение подавать через реостат, плавно увеличивая его величину от «нуля» вольт, то можно увидеть, что примерно до 0,6 вольта, в цепи протекает мизерный ток. (Я намерял ок. 200 микроампер). И, только выше 0,6 вольта, величина тока заметно возрастает.

3). Если включить 2 диода последовательно, (а ведь при выпрямлении переменного тока в генераторе он ВСЕГДА течет через ДВА диода), то возрастание тока получим, только, при напряжении выше 1,2 вольта.

ВЫВОДЫ:
При возбуждении генератора, он начнет возбуждаться только при превышении некоего порогового напряжения. При включенном зажигании, лампочка щитка приборов/обмотка ротора с «Р.Н». образуют делитель напряжения. Величину напряжения на меньшем плече можно измерить вольтметром. (На выводе «61»). Обычно, оно = 2-3 вольтам. Если эта величина ниже определенного порога, то ток возбуждения на ХХ не потечет. Если внутри генератора имеются окисленные контакты, то к минимальной величине порогового напряжения, (скажем 1,2 в на диодах + 0,5 в падение на выходном транзисторе «Р.Н».) понадобится ещё дополнительное напряжение.
(Получается, что схемотехника возбуждения Г222 многократно надежней, чем генератора с плечом доп. диодов).

Какая же величина тока возбуждения, приходящему к генератору от щитка приборов, будет оптимальной? Может быть, не мелочиться и сделать ток по максимуму? Или, наоборот, по минимуму? Как у каждой медали, у обеих вариантов будет две стороны.
При минимальном токе возбуждения, при ухудшении контактов, подсевшей АКБ, старении генератора и т. п. ухудшится возбуждение генератора.
При максимальном же токе, генератор возбудится преждевременно, еще при пуске мотора, что притормозит вращение коленвала.
Еще один момент. Генератор заряжает АКБ по величине напряжения. (Напомню, что существует ешё и второй способ зарядки — по величине тока). Поэтому, после затяжного зимнего пуска, когда АКБ сильно подсела, номинальное напряжение возбудившегося генератора, даст, соответственно, очень большой ток зарядки.
Поэтому, оптимальным решением было бы использование надежного возбуждения, как на Г222, самопитания генератора, как на 37.37.01. и регуливания тока зарядки АКБ в зависимости от ситуации. Вот примерный путь дальнейшего совершенствования конструкции генератора.

ПОЖЕЛАНИЕ:
Напомню, что если на ВАЗ 2105-07 и на карбюраторных ВАЗ 2108-09 на щитке приборов был вольтметр, который позволял увидеть как перезаряд, так и пониженное напряжение в бортсети, то на инжекторных авто вольтметра мы уже не увидим. Поэтому, лампочка контроля работы генератора погаснет при равенстве напряжений силового и дополнительного плеча диодов. А вот величина этого напряжения, при неисправности генератора, может быть далека от нормы. Поэтому, если бы по лампочке увидеть ещё и величину выходного напряжения генератора.
.

Генераторы «десятого» семейства не претерпели принципиальных изменений в сравнении с «девяточными».
