Механизм переключения передач

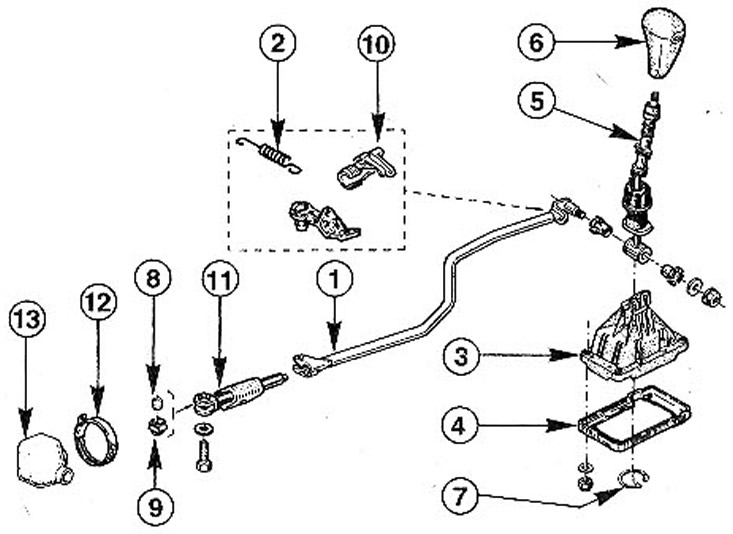

2.0 Детали механизма переключения передач: 1 — тяга переключения передач; 2 — возвратная пружина Зи4 передач; 3 — корпус рычага переключения передач; 4 — промежуточная пластина; 5 — рычаг переключения передач; 6 — рукоятка рычага переключения передач; 7 — стопорное кольцо; 8 — распорное кольцо; 9 — муфта; 10 — держатель возвратной пружины; 11 — вилка тяги; 12 — хомут; 13 — манжета
Внимание! Элементы рычага переключения передач и оси тяги следует смазывать смазкой MOL YKOTE 33 MEDIUM.
Регулировка
Все типы автомобилей, кроме автомобилей с бензиновым двигателем объемом 1,4-/1,6 литра (K4J/K4M).
Внимание! Тяги выбора передач должны быть установлены правильно. Для их установки в мастерских пользуются специальным приспособлением. Однако установка тяг возможна и без такого приспособления, хотя при этом возможна не совсем точная установка. В этом случае понадобится помощь еще одного человека. Регулировка положения тяг у автомобилей с бензиновым двигателем объемом 1,4-/1,6 литра (K4J/K4M) должна выполняться в условиях мастерской.
1. Установите автомобиль на подставочные козлы.

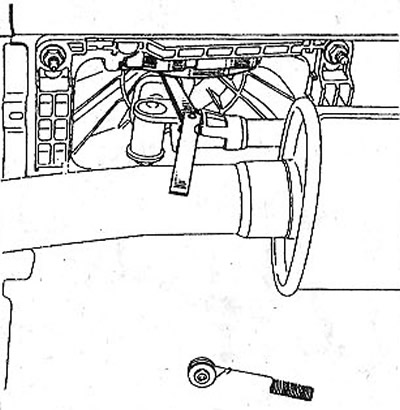

2. Отсоедините возвратную пружину от тяги (см. иллюстрацию).

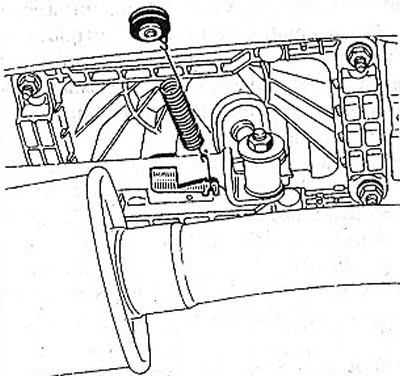

2.2 Отсоедините возвратную пружину оттяги
3. Снимите хомут V с тяги выбора передач (см. иллюстрацию).

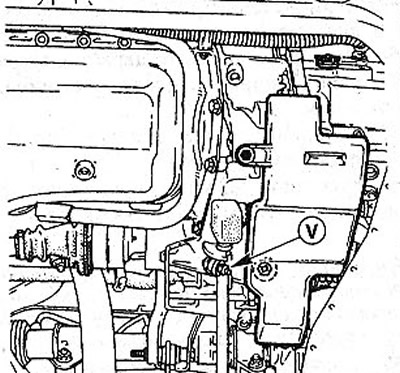

2.3 Снимите хомут V с тяги выбора передач
4. Включите 1-ю передачу, переведя рычаг на коробке рукой по направлению стрелки, как показано на иллюстрации.

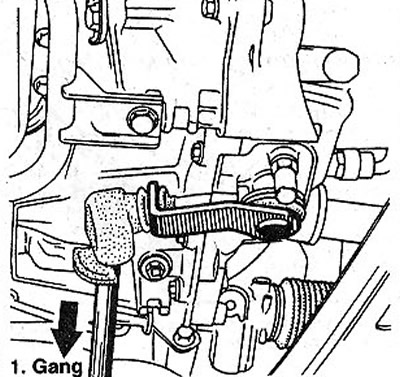

2.4 Включите 1-ю передачу, переведя рычаг на коробке рукой по направлению стрелки
5. Вставьте приспособление RENAULT B.Vi.1133 для регулировки зазора (см. верхнюю часть иллюстрации). Рукоятку приспособления подайте вниз примерно на 45° к упору на мостике на коробке передач (см. нижнюю часть иллюстрации).

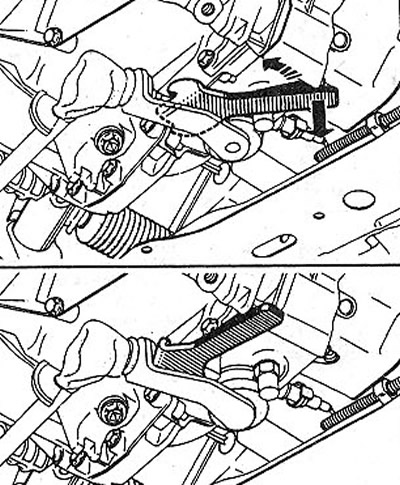

2.5 Вставьте приспособление RENAULT B.Vi.1133 для регулировки зазора
Внимание! Если такого приспособления нет в распоряжении, то оттяните рычаг вниз и одновременно назад, против направления движения автомобиля. Для выполнения этой операции пригласите помощника.
6. Отожмите шток переключения к корпусу коробки, надавив на него сбоку,и вставьте в зазор калибр толщиной 3 мм (см. иллюстрацию).
2.6 Отожмите шток переключения к корпусу коробки, надавив на него сбоку, и вставьте в зазор калибр толщиной 3 мм
7. Подтяните, сохраняя это положение, болт V на зажиме тяги, с приложением усилия 30 Нм.
8. Извлеките приспособление и калибр.
9. Установите на место возвратную пружину тяги выбора передач.
10. Проверьте еще раз зазор Y с помощью калибра. Его ширина должна быть в пределах 2-5 мм (см. иллюстрацию).

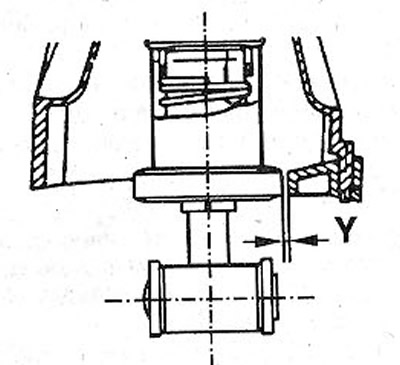

2.10 Проверьте еще раз зазор Y с помощью калибра
11. Включите попеременно все передачи. Они должны включаться легко. В противном случае регулировку повторите.
P1728 – Электродвигатель переключения передач.
Сегодня расскажем о довольно редкой проблеме, с которой боролись около 3 дней.
Недавно в сервис привезли Опель Corsa C. Диагностика показала ошибку Р1728. Редкая ошибка, но из расшифровки понимаем, что проблема с приводом коробки передач. Силовой мотор скорей всего вышел из строя. Кажется, все просто и понятно, но мы ошибались!
Начали естественно с диагностики и проверки силового мотора коробки передач. Мотор оказался полностью исправный. Мотор выбора передач, тоже проверили. Установив на стенд оба моторчика, пришли к выводу что исполнительный механизм исправный. Естественно, электрик проверяет проводку от блока Easytronic к исполнительному механизму. Проводка целая, контакты на разъемах не окисленные. Решаем проверить как коробка переключает передачи. Может быть заклинило передачу и поэтому моторы не могут её включить. В ручную коробка отлично прищёлкивает все 5 передач и заднюю.
Наступает 2 день диагностики сложной неисправности роботизированной КПП. Остается под подозрением электронная плата управления роботом. Снимаем ТСМ, вскрываем блок. Электронная плата без видимых повреждений, не пахнет гарью. Потратив пол дня, понимаем что сигнал на управления силовым мотором теряется в недрах платы. Пытаемся отремонтировать электронную плату. Перепаиваем силовые транзисторы, хотя проверка их показала, что они исправные. После любой замены элементов, устанавливаем плату и подключаем блок ТСМ на место, делаем адаптацию и смотрим как себя поведут моторы переключения.
Ошибка Р1728 не стиралась. Мы еще поменяли около 10 электронных компонентов, чтобы найти нужный элемент. Микросхемы управления моторчиками, диоды и резисторы.
После 3-х дней упорной работы Мы победили эту неисправность. Но что привело к поломке? Мы проверили все что связанно с «роботом» и не нашли причину.
Прошло 2 месяца полет нормальный, клиент приехал на ТО. Машина едет отлично без нареканий.
