Загрузка...Замки двери газель(снятие, регулировка, установка)
Замки двери газель(снятие, регулировка, установка)
Замки автомобиля ГАЗель предназначены для удержания дверей в закрытом состоянии как во время движения, так и на стоянке, при ДТП.
Замки, устанавливаемые газель имеют два положения: полностью закрытое и промежуточное.
Наружная ручка двери, внутренняя ручка привода и выключатель замка взаимодействуют с замком двери посредством тяг.
Ручка внутреннего привода разблокируют замки при первом открытии, при втором — замки открываются.
Когда дверь открыта то блокируется только правый(пассажирский) замок двери. Блокирование открытой левой водительской двери невозможно. Это сделано для предотвращения запирания дверей, если ключ оставлен в замке зажигания. В закрытом положении дверей центральный замок закрывает оба замка. Правая дверь предусматривает только внутреннюю блокировку замка.
Изнутри кабины замки дверей закрываются нажатием на тягу блокировки, при опущенных тягах двери нельзя открыть снаружи.
Для того чтобы заменить наружную ручку, нужно отсоединить её тягу, отвернуть все четыре болта крепления ручки и заменить её.
Для того чтобы отрегулировать фиксатор замка нужно ослабить винты его крепления, отрегулировать фиксатор в нужном направлении и затянуть болты.
Замки дверей не обслуживаются и не ремонтируются, и подлежат замене в случае его неисправности. Личинку замка при техническом обслуживании автомобиля необходимо смазывать периодически маслом ВМГЗ или МГЕ-10А (1 г).
Снятие замка двери ГАЗель необходимо делать в следующей последовательности:
— отсоединить и снять заднюю обойму отпускного стекла двери;
— отсоединить тягу от наружной ручки;
— снять наконечник тяги от выключателя замка;
— отсоединить скобу крепления от тяги блокировки замка;
— отключить разъем проводов актуатора замка;
— отвернуть все винты замка, сдвинуть внутри самой двери замок с присоединенными деталями в сторону монтажного лючка, снять замок с тягами.
Установку замка на дверь необходимо проводить в обратно порядке.
При соединении тяги наружной ручки с фиксатором тягу нужно приподнять вверх до упора.
Электрическая схема подключения разъема актуатора показана на рисунке ниже.
Ручка внутреннего привода замка и рукоятка наружной ручки должны возвращаться в исходное положение, без какого либо заедания.
В момент установки замка в паз фиксатор замка двери не должен при этом задевать за корпус самого замка.
Снятие выключателя замка необходимо проводить в следующей последовательности:
— снять держатель выключателя замка;
— отсоединить его от наконечника тяги и снять выключатель замка.
Установку выключателя замка необходимо проводить в обратном порядке.
Как открыть Волгу 31105 без ключа
Блокировка двери или потеря ключей всегда случается в самый неудобный момент. Мы дадим несколько подсказок, как открыть Волгу 31105 без ключа, не повредив при этом прочие детали и не нарушив лакокрасочное покрытие. Описанные ниже методы вскрытия автомобиля могут быть актуальны в следующих ситуациях:
- Самопроизвольно заблокировались двери, ключи остались в салоне;
- Сел аккумулятор;
- Личинки замков неисправны либо загрязнились;
- Примерзли замки на морозе из-за влаги, которая скопилась на уплотнителях;
- Потерялся или сломался ключ;
- Сигнализация сработала изнутри и произошла блокировка водителя в салоне автомобиля;
- Заглохло авто в пробке, центральный замок заблокировался;
- Разрядился брелок ключа, машина не открывается;
- Сломался замок в бардачке;
- Не открывается багажник;
- Ключ сломался пополам в замочной скважине двери;
- Не отжимается крышка бензобака;
- Сломался замок крышки заправочной горловины бака.
Действия по самостоятельному вскрытию Волги

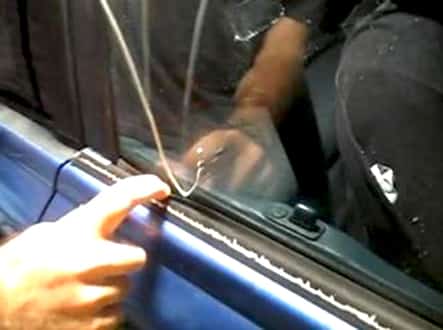

1. Как открыть двери Волги
Из всех способов, если нет ключей, лучший – потянуть за фиксатор замка, накинув на него петлю из проволоки. Потребуется только изготовить деревянный клин бруса, толщина которого в самой тонкой части около 8-10 мм. Клин заводится в верхнем углу между аркой двери и кузовом со стороны замка, чтобы немного расширить зазор. Подцепить кнопку открытия замка несложно: вверху у нее есть расширение, за которое очень удобно ухватиться, если петля из проволоки имеет сужение в передней части.
Если Вы не желаете рисковать сохранностью стекла или лакокрасочного покрытия, задача, как открыть ГАЗ 31105 без ключа, может быть решена через уязвимость штатной системы сигнализации. Необходимо несколько раз коротко коснуться клеммой об аккумулятор, имитируя сбой питания, после чего одна из задних дверей откроется.

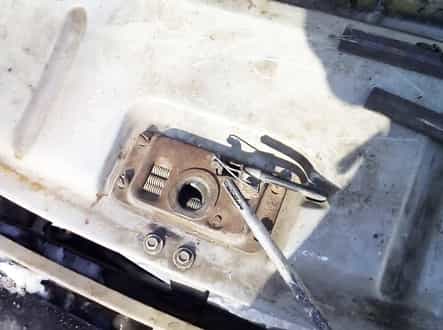

2. Как получить доступ под капот
Возникает закономерный вопрос: а как открыть капот на ГАЗ 31105, чтобы добраться до аккумулятора? Первый способ – снять радиаторную решетку и длинной отверткой сдвинуть язычок замка. Решетка крепится по углам четырьмя винтами, расположенными в 5-6 см от краев, для их выкручивания понадобится торцевая головка на 8 и удлинитель.
Можно предложить и иной способ, как открыть капот на Волге 31105, но для этого потребуется подлезть под машину. Заранее следует снять пластиковый брызговик под бампером и заготовить отмычку – отрезок жесткой стальной проволоки или отвертку с длинным и тонким жалом. Конец отмычки нужно вставить в посадочное отверстие пружины, добраться до фиксатора и толкнуть его в направлении открывания.

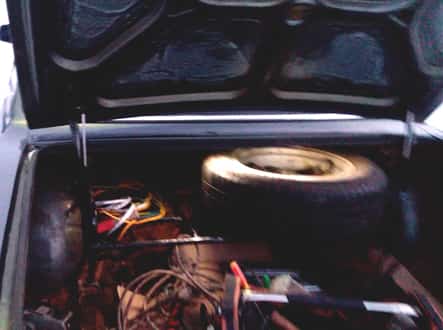

3. Взлом багажника Волги
Многие владельцы «стопяток» знают, что по умолчанию в электропакете автомобиля замки объединены в единую параллельную цепь. Этот факт не раз выручал водителей, у которых из-за длительного простоя сел аккумулятор, и машина перестала подавать признаки жизни. Но, как открыть багажник на Волге 31105, если нет ключей от машины?
Есть простой способ: выдернуть резиновый уплотнитель замка и попытаться отодвинуть защелку тонкой отверткой. Для этого также хорошо подойдет стальная проволока толщиной 4 мм, конец на расстоянии в 6-7 см от края для удобства можно согнуть под углом около 40-50°.
Есть и другие способы, как открыть багажник ГАЗ 31105 без ключа. Простейший – сломать личинку замка, благо эта деталь стоит сущие копейки. Также можно просверлить отверстие в крышке багажника, предварительно сняв номерной знак. Нужно отмерить 150 мм от треугольной пластиковой накладки и 85 мм от низа крышки багажника. Через это отверстие очень удобно дотянуться согнутой проволокой до тяги открытия замка.
Открытие авто профессионалами
Практически все способы вскрытия «Волги» требуют инструмента, который обычно оказывается запертым в багажнике. Если возникает потребность взломать собственную машину, гораздо проще вызвать мастера службы экстренного вскрытия замков LOCKSERVICE. Опытный специалист откроет автомобиль быстро и аккуратно, не повредив краску и прочие элементы конструкции.
Не стоит тратить драгоценное время, звоните нам по телефону или оставьте заявку на сайте!
Регулировка замка двери газ 31105
Устройство передней подвески, схема передней подвески автомобиля Волга ГАЗ 31105.
схема передней подвески автомобиля Волга ГАЗ 31105:
1 — тормозной диск; 2 — ступица; 3 — манжета; 4 — внутренний подшипник ступицы; 5 — колпак ступицы; 6 — цапфа; 7 — гайка ступицы; 8 — наружный подшипник ступицы; 9 — корпус скобы дискового тормоза; 10 — тормозной щит; 11 — поворотный кулак; 12 — болт крепления верхней шаровой опоры; 13 — верхняя шаровая опора; 14 — верхний рычаг; 15 — резиновый буфер хода отдачи; 16 — резиновая прокладка пружины; 17 — амортизатор; 18 — верхняя опорная чашка пружины; 19 — шайбы подушек; 20 — гайки крепления штока амортизатора; 21 — подушки амортизатора; 22 — шпилька крепления оси верхнего рычага; 23 — регулировочные прокладки; 24 — болт крепления оси верхнего рычага; 25 — планка крепления оси верхнего рычага; 26 — планка крепления балки; 27 — кронштейн крепления подвески к лонжерону; 28 — болт крепления балки переднего моста к лонжерону; 29 — лонжерон; 30 — кронштейн опоры двигателя; 31 — балка (поперечина) передней подвески; 32 — задняя часть нижнего рычага; 33 — пружина; 34 — нижняя опорная чашка пружины; 35 — шарнир амортизатора; 36 — болт (с высокой головкой) крепления чашки амортизатора, ограничивающий ход сжатия; 37 — резиновый буфер хода сжатия; 38 — поворотный рычаг; 39 — нижняя шаровая опора; 40 — болт крепления нижней шаровой опоры; 41 — болт, стягивающий части нижнего рычага; 42 — передняя часть нижнего рычага; 43 — болт крепления нижнего рычага к балке; 44 — сайлентблок нижнего рычага; 45 — болт крепления верхнего рычага; 46 — сайлентблок верхнего рычага; 47 — ось верхнего рычага.
Устройство передней подвески.
Схема передней подвески – безшкворневая, расположенная на рычагах, с кручёными пружинами, шаровыми, амортизаторами и стабилизатором. В её основании находится балка, выполненная из закалённого сталистого металла, на ней расположены все основные детали конструкции. Прочность её соединения с рамой даёт наличие тяги, прикреплённой к лонжеронам одним концом, а другим – скреплённой с её центром.
С боков к ней приварены пружины и крепежи кронштейнов верхних рычагов. Шток верхнего рычага прикручен к основанию кронштейна с использованием болтов и шпилек. Между балкой и штоком рычага расположены 2 комплекта уплотнительных резинок, корректирующих углы наклонов оси.
Верхний рычаг изготовлен из углеродистой стали, крепится двумя болтами сквозь сайлентблоки. На внешнем крае этого рычага имеется платформа, в которой имеются специальные проёмы для крепления шаровой (соединение выполнено с помощью четырёх болтов).
Строение нижнего рычага соединено из двух элементов: переднего и заднего, изготовленных из той же углеродистой стали. Соединяются они с помощью пружины. Внешние края обоих элементов рычага скреплены одним болтом. Внутренние края держатся с использованием двух болтов сквозь сайлентблоки и соединены с балкой.
Внешний вид передней подвески Газ 31105 Волга.
В передней части рычагов смонтирована специальная ниша, в которой располагается нижняя шаровая. Отбойный буфер расположен на верхнем рычаге, материал его изготовления – маслостойкая резина. А на нижнем расположен буфер хода сжатия. К двум рычагам с использованием шаровой присоединён поворотный кулак. В его верхней части имеется впадина, в которую входит верхняя шаровая. В нижней – платформа с четырьмя отверстиями, в которые крепится нижняя шаровая.
Поворотный рычаг соединён с внутренним кулаком. С наружного края к нему присоединена цапфа, на которой имеются проушины для соединения с тормозным механизмом и осью. Ступица движется с помощью двух подшипников, регулировка зазора в которых выполняется вращением гайки ступицы.
Стабилизатор поперечной устойчивости состоит из штанги и двух стоек. Штанга в двух местах закреплена к кузову автомобиля металлическими шпильками, смягчёнными резиновыми подушками.
Стабилизатор подвески, поперечной устойчивости Волги газ 31105.
Стойки с помощью шаровых шарниров соединяются со стабилизаторами. Один край стойки прикреплён к нижней чашке пружины.
Возможные поломки подвески Газ 31105 и устранение неполадок.
Устройство передней подвески является сложной конструкцией. При появлении стука или посторонних шумов следует провести проверку и диагностику её состояния для предотвращения непредвиденных поломок.
| Проблема | Причины | Решение проблемы |
| шум и стук внизу авто во время движения | поломка амортизатора | в подвеске ГАЗ-31105 применяется использование разборного амортизатора, поэтому можно поменять его или отремонтировать |
| выработка резиновых уплотнителей, применяемых в соединении некоторых элементов, в результате чего будет раздаваться периодический стук | требуется замена изношенных резинок Полезный совет! Цена этих резиновых элементов невелика. Поэтому рекомендуется купить весь комплект подушек и заменить полностью. | |
| выработка шарнира рычагов | замените их новыми | |
| шаровая опора изношена (разбит шарнир стоек стабилизатора) | требуется замена стоек вместе с шарнирами | |
| износ шаровых шарниров рычага | замена шарниров | |
| большой зазор в колёсных подшипниках | регулирование зазора, замена подшипников | |
| просев, сломанная дуга пружины | замена старой пружины на новую | |
| Скрип внизу авто во время движения | выработка шарниров рычага | замените шарниры на новые |
| не регулируется угол установки переднего колеса | поперечина деформировалась от сильного удара | замените деталь на новую |
| выработка шарнира | замените изношенную деталь | |
| лонжерон, рычаг подвески или поворотный кулак сломан, загнут от удара | ремонт или замена повреждённых элементов | |
| во время движения авто тянет вбок | разное давление в колёсах автомобиля | проверка и установка одинакового давления |
| угол расположения передних колёс не отрегулирован или сбит | грамотная регулировка угла в специализированном сервисе | |
| рычаг и поворотный кулак деформировались или повреждены | ремонт или замена неисправных деталей | |
| пружины разной жёсткости | замена пружин на новые, равноценные. Важно! Пружины подвески меняются с обеих сторон одновременно. | |
| неравномерная выработка протектора шин передних колес | угол расположения колёс нарушен (развал схождение) | восстановление нужного угла расположения колёс (развал схождение) |
| соединение балки и лонжеронов ослабло | подтяните болты соединения |
Конструкция задней подвески.
Устройство задней подвески состоит из листовых рессор, амортизаторов, и стабилизатора поперечной устойчивости. В случае стука и шума, раздающегося из-под задней части машины, рекомендуется проверка состояния подвески.
Пять полос рессоры стянуты между собой центровочным болтом. Три крайних листа дополнительно стянуты стальными хомутами. Крепление на автомобиль выполнено соединением верхнего листа рессоры (коренного) и лонжерона.
Для того чтобы листы не скрипели при работе, между ними располагаются специальные прокладки.
К раме ГАЗ-31105 рессора крепится с помощью проушин с запрессованным сайлентблоком. Задняя проушина присоединена к лонжерону с использованием серьги, передняя – с помощью болта. С каждой стороны рессоры установлены стремянки, к которым прикреплён задний мост. Для смягчения неровностей дороги, соединение происходит через резиновые обоймы.
Движение моста в сторону днища ограничивается двумя резиновыми буферами, расположенными в месте соединения с рессорой.
Над картером заднего моста расположен ещё один буфер. Его функция заключается в предотвращении ударов моста по раме. Крепление телескопических двухтрубных амортизаторов выполнено путём соединения его верхней части к раме машины, а нижней – к подкладке рессоры. Амортизаторы ГАЗ-31105 – разборные, что позволяет выполнять их ремонт своими руками.
Допустимые поломки задней подвески, ремонт.
Во время движения по неровной дороге из задней нижней части слышится шум, скрип или стук, – значит, пришло время проверить состояние подвески ГАЗ-31105.
Газ 31105 / 3102 — предохранители и реле
В зависимости от года выпуска возможно различное исполнение блоков и назначение их элементов.
Блоки в салоне Газ 31105 / 3102
Блок предохранителей
Вариант 1
Он находится в салоне, над бардачком и состоит из двух частей. Для доступа надо сдвинуть защитную полосу.
Фото схема
Описание
Левый блок
| 1 | 25А Электродвигатель отопителя (климатической установки) |
| 2 | 15А Дальний свет правой фары |
| 3 | 15А Дальний свет левой фары, сигнализатор дальнего света фар |
| 4 | 10А Ближний свет правой фары |
| 5 | 10А Ближний свет левой фары |
| 6 | 10А Задний противотуманный огонь |
| 7 | 20А 2008 Радиооборудование 2005 Приборы системы впрыска |
| 8 | 20А Прикуриватель, реле звуковых сигналов, звуковые сигналы |
| 9 | 15А 2008 (Евро-3): Система управления двигателем 2008 (Евро-2): Топливный электронасос, датчик кислорода 2005 : Обогрев зеркал, обмотка реле электро вентилятора |
| 10 | 10А 2008 ( Евро-3): Топливный электронасос 2008 (Евро-2): Система управления двигателем 2005: Радиооборудование |
| 11 | 5А 2008 (Евро-3): Блок управления двигателем 2008 (Евро-2): Указатели поворота, реле и сигнализаторы указателей поворота 2005: Электроприводы наружных зеркал, блок экономайзера принудительного холостого хода (ЗМЗ-402), датчик кислорода (3M3-40621) |
| 12 | 15А Подкапотная лампа, плафон вещевого ящика, плафон салона |
| 13 | 10А 2008 (Евро-3): Указатели поворота, реле и сигнализаторы указателей поворота 2008 (Евро-2): Блок управления двигателем, катушки зажигания 2005: Стеклоочиститель, реле фара омывателя |
ЗA прикуриватель отвечает предохранитель номер 8 на 20А.
| 1 | 25А Противотуманные фары |
| 2 | 15А Блок управления отопителем (климатической установкой), реле обогрева заднего стекла, обогрев заднего стекла (1 режим), дополнительный отопитель |
| 3 | 15А Датчик спидометра, приборы, сигнализаторы, свет заднего хода, реле электро вентилятора |
| 4 | 10А Сигналы торможения |
| 5 | 10А Аварийная сигнализация |
| 6 | 10А Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней |
| 7 | 20А Обогрев заднего стекла (2 режим), плафоны салона, задней двери, фара поворотная (мед. автомобиль) |
| 8 | 20А Стекло подъёмники |
| 9 | 15А 2008: Стеклоочиститель, реле фара омывателя 2005: Катушки зажигания |
| 10 | 10А Анти блокировочная система тормозов ABS |
| 11 | 5A 2008: Электропривод и обогрев наружных зеркал 2005: Указатели поворота, реле и сигнализаторы указателей поворота |
| 12 | 15A Блокировка замков |
| 13 | 10A Правые габаритные огни, электро корректор фар, освещение: багажника, номерного знака, приборов, прикуривателя, переключателей, фонари медицинского знака, такси |
Вариант 2
Расположен в салоне под панелью приборов, со стороны водителя за защитной крышкой.
Схема
Обозначение
Верхний блок
| 1 | 25А Электродвигатель отопителя (климатической установки) |
| 2 | 15А Дальний свет правой фары |
| 3 | 15А Дальний свет левой фары, сигнализатор дальнего света фар |
| 4 | 10А Ближний свет правой фары |
| 5 | 10А Ближний свет левой фары, сигнализатор ближнего света фар |
| 6 | 10А Задний противотуманный огонь |
| 7 | 20А Радиооборудование |
| 8 | 20А Прикуриватель, реле звуковых сигналов, звуковые сигналы, комбинация приборов, часы |
| 9 | 15А Евро-3 Система управления двигателем, диагностический разъем Евро-2: Топливный электронасос, датчик кислорода (ЗМЗ-40621) |
| 10 | 10А Евро-3: Топливный электронасос Евро-2: Система управления двигателем, диагностический разъем |
| 11 | 5А Евро-3: Блок управления двигателем Евро-2: Указатели поворота, реле и сигнализаторы указателей поворота |
| 12 | 15А Подкапотная лампа, плафон вещевого ящика, плафон салона |
| 13 | 10А Блок управления двигателем, катушки зажигания (ЗМЗ-40621) |
ЗA работу прикуривателя отвечает предохранитель номер 8 на 20А.
| 1 | 25А Противотуманные фары |
| 2 | 15А Блок управления отопителем (климатической установкой), кран отопителя, передний плафон, датчик температуры салона, обмотка реле противотуманных фар, + (ЗМЗ-40525, Chrysler 2.4L-DOHC (Евро-3): датчик спидометра, свет заднего хода, комбинация приборов) |
| 3 | 15А Евро-3: Аварийная сигнализация Евро-2: Датчик спидометра, свет заднего хода, комбинация приборов |
| 4 | 10А Сигналы торможения |
| 5 | 10А Евро-3: Указатели поворота, реле и сигнализаторы указателей поворота Евро-2: Аварийная сигнализация |
| 6 | 10А Левые габаритные огни, сигнализатор габаритных огней |
| 7 | 20А Обогрев заднего стекла и обогрев наружных зеркал |
| 8 | 20А Стеклоподъёмники |
| 9 | 15А Стеклоочиститель и омыватель |
| 10 | 10А Анти блокировочная система тормозов ABS |
| 11 | 5А Электропривод наружных зеркал |
| 12 | 15А Блокировка замков |
| 13 | 10А Правые габаритные огни, электро корректор фар, реле фара омывателя, освещение багажника, подсветка номерного знака, подсветка приборов, подсветка прикуривателя, подсветка переключателей, подсветка фонарей медицинского знака, такси |
Блок реле Газ 31105 / 3102
Крепится около левой стоки, под панелью со стороны водителя, за обшивкой.
Схема с расшифровкой
- Реле контрольных ламп
- Реле стартера
- Реле противотуманных фар
- Реле сигналов
- Реле обогрева заднего стекла
- Реле дальнего света фар
- Реле ближнего света фар
- Реле задних противотуманных фонарей
- Реле стеклоочистителя
- Реле вентилятора охлаждения двигателя
Отдельно, вне блока, на самом переключателе поворотов, находится реле указателей поворотов.
Блоки под капотом
Под капотом находятся некоторые дополнительные элементы предохранителей и реле ГАЗ 31105 крайслер.
Блок предохранителей
Крепится на левом брызговике и состоит из плавких вставок, закрыт защитной крышкой.
Схема
Назначение
- 60 А защищает цепь анти блокировочной системы тормозов (АБС);
- 60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
- 40 А цепи питания освещения и световой сигнализации автомобиля;
- 90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.
НA автомобилях, не оборудованных АБС тормозов и выпущенных до июля 2006 года, предохранитель №1 не использовался.
С июля 2006 года через этот предохранитель подключен к генератору вывод «А29» блока управления двигателем, через который осуществляется функция управления током возбуждения генератора (регулировка напряжения в бортовой сети автомобиля).
Блок реле Газ 31105 / 3102
Располагается рядом с блоком предохранителей.
Тут могут находится следующие реле:
- реле электро вентилятора радиатора системы охлаждения двигателя,
- реле системы впрыска топлива,
- реле электро вентилятора кондиционера,
- реле муфты компрессора кондиционера расположены на левом брызговике моторного отсека и закреплены на кронштейне крепления бачка системы гидроусилителя рулевого управления.
Отдельно, на кронштейне крепления бачка системы охлаждения, располагаются реле системы управления двигателем и реле бензонасоса.
