2 Схемы

Схема стабилизированного блока питания на ЛМ

Представляем маломощный стабилизированный блок питания с возможностью регулировки напряжения и тока, изготовленный на знаменитой LM317. Себестоимость конструкции копеечная, поскольку все детали, как и стрелочный вольтметр распространенные, покупать ничего не понадобиться скорее всего. Блок питания имеет регулировку напряжения в диапазоне 1,25–30 В. Для охлаждения просверлены вентиляционные отверстия сверху и снизу корпуса, достаточно и этого.

Схема электрическая БП на LM350 (LM317)

Схема стабилизированного блока питания на ЛМ

Вариант включения микросхемы в качестве стабилизатора тока для зарядного устройства:

Схема стабилизированного блока питания на ЛМ

Это принципиальная схема, согласно которой сделан блок питания. При желании его можно использовать в качестве зарядного устройства для гелевых аккумуляторов — в этом варианте оно также работает отлично.

Схема стабилизированного блока питания на ЛМ

Регулировка тока от 300 мА, но этого чаще всего достаточно. Можно преобразовать этот источник питания так, чтобы диапазон регулирования тока составлял от десятка или около того миллиампер. Для этого потребуется увеличить сопротивление резистора R4 до такого значения, чтобы при этом минимальном токе падение напряжения на нем открывало транзистор Т1, или

0,55-0,6 В. Значение этого сопротивления было бы довольно большим и значительно ограничивало бы значение тока и максимальное напряжение.

Схема стабилизированного блока питания на ЛМ

Например, при резисторе R4 = 33R минимальный ток будет 0,6 В / 33R = 0,018 А, но при 300 мА падение напряжения на этом резисторе составит 0,3 А х 33R = 9,9 В, а потеря мощности 0,3 А х 9,9 В = 3 Вт.

Схема стабилизированного блока питания на ЛМ

Фактически значение низкоомного резистора будет в пределах между 0,1 и 1 Ом, необходимо помнить, что чем выше ток, тем выше мощность выделяемая на резисторе P = I2хR, и чем выше сопротивление, тем больше падение напряжения и тем выше мощность, выделяемая на резисторе, оптимальное значение 0,5 Ом / 10 Вт. Например 2 подключенных параллельно 1 Ом / 5 Вт, дело в том, что резистор должен нагреваться как можно меньше, чтобы его значение было более стабильным и, следовательно, более стабильный ток на выходе БП.

Как собрать стабилизатор тока на lm317 самостоятельно

В наше время, когда технологические процессы разработки электроприборов стремительно совершенствуются, достаточно сложно обойтись без специального оборудования для подключения техники в домашних условиях. В стабилизации подачи электротока важную роль играет блок питания. Каждый любитель современных электронных приборов должен научиться самостоятельно собирать преобразователи.

Стабилизатор тока на lm317

Предлагаем подробно рассмотреть, как собрать стабилизатор тока на lm317 своими руками. Устройство имеет обширный ряд применения, в первую очередь, со светодиодами, поэтому предварительно перед процессом разработки следует изучить его особенности и принцип работы.

Технические особенности

Преобразователь для регулятора lm 317 выступает в качестве важного элемента для корректной работы любого технического оборудования. Процесс функционирования заключается в следующем: устройство преобразовывает подачу электроэнергии, поступающей от централизованной сети, в нужное для пользователя напряжение, позволяющее подключить тот или иной электроприбор. При всем этом, преобразовательный аппарат дополнительно выполняет защитную функцию от вероятности образования короткого замыкания.

Блоки питания подразделяются на 2 вида:

  • регулируемый стабилизатор тока на lm317;
  • импульсный.

Помимо всего, схематические данные, применяющиеся для создания данного агрегата, могут иметь существенные различия, от самых элементарных схем до сложных.

При наличии минимального опыта и знаний, следует начать с изготовления стабилизатора напряжения на lm317 по простым чертежам. Это позволит досконально изучить процесс функционирования и впоследствии создать более усложненную конструкцию.

Стабилизатор тока на lm317

Если доверять отзывам «домашних» мастеров, данный аппарат по функциональности превосходит покупные модификации в несколько раз, как функциональными способностями, так и эксплуатационным сроком.

ВИДЕО: LM317 стабилизатор тока LED DRIVER

Принцип действия

Чтобы в результате прибор грамотно регулировал напряжение и мог правильно измерять мощность тока, исходящего от электросети, нужно понимать его принцип функционирования.

Преобразователь lm317t характеризуется такими действиями, как нормализация интенсивности потока тока к выходному напряжению, что способствует снижению мощности электричества. Уменьшение силы электротока происходит в самом резисторе, обладающем показателем в 1.25V.

Стабилизатор тока на lm317

Рабочий блок питания

Очень важно, чтобы области спаивания имели литую форму. В случае если соединение было произведено неправильно, возникает вероятность образования короткого замыкания. Также следует применять качественные составляющие только от известных производителей.

Помните, что схема сборки регулятора, в котором присутствует микросхема lm317, обладает ограничительными рамками. Самым нижним барьером считается 0,8 Ом, высоким – 120 Ом. Получается, чтобы данная система стабильно работала, требуется применять формулу 0.8<r1.< p=»»> </r1.<>

Сфера применения

Блок для стабилизации напряжения на lm317, специализирующийся на изменении показателей мощности и интенсивности электротока, применяется в таких ситуациях:

  1. При возникновении необходимости подключения к питанию 220V различной электротехники.
  2. Тестирование приборов в личной технической лаборатории.
  3. Проектирование системы освещения с применением светодиодных ламп и лент.
Читайте так же:
Регулировка фар на марке 110

Характеристики

Стабилизатор напряжения lm317, основанный на работе микросхемы данной модификации, имеет такие характеристики:

  • Изделие дает возможность самостоятельно настраивать уровень выходного напряжения в пределах 1,2-28В.
  • Интенсивность нагрузки мощности электротока может варьироваться до 3А.

Стабилизатор тока на lm317

Следует обратить внимание на показатель нагрузки, его более чем достаточно для тестирования электроприборов собственного производства. Данными параметрами способен обеспечивать стабилизатор тока и напряжения, изготовленный по самой элементарной схеме.

Подготовительные работы

Для работы потребуется ряд элементов и деталей, которые можно приобрести в специализированном магазине или взять из другого устройства:

  • Стабилизатор тока lm317;
  • R-3 – сопротивление 0.1Ом*2 Вт;
  • TR-1 – трансформаторное устройство силового типа;
  • T-1 – транзистор вида КТ-81-9Г;
  • R-2 – сопротивление действие 220Ом;
  • F-1 – предохраняющий элемент 0.5 А и 250В;
  • R-1 – сопротивление 18К;
  • D-1 – светодиод IN-54-00;
  • P-1 – сопротивление 4,7 К;
  • BR-1 – светодиодный барьер;
  • LED-1 – цветной диод;
  • C-1 – конденсаторный аппарат модификации с параметрами 3 300 мкф*43V;
  • C-3 – конденсаторное устройство модификации 1мкф*43V;
  • C-2 – конденсаторный элемент керамического вида 0.1 мкф.

Перечень может видоизменяться в зависимости от разновидности применяемой схемы подключения.

Рабочая схема подключения

Рабочая схема подключения

Предварительно перед сборкой преобразователя lm317t нужно приобрести все составляющие из вышеперечисленного списка.

Подбирайте качественные проверенные элементы, от этого будет зависеть функционирование не только агрегата собственного производства, но и техники, которая планируется к подключению.

Чаще всего такой СН применяют в комплекте со светодиодами

Чаще всего такой СН применяют в комплекте со светодиодами

Основной деталью изделия является трансформатор, который можно извлечь из любого электрического прибора: музыкальный центр, телевизор или небольшая магнитола. Также его можно приобрести, специалисты рекомендуют отдавать предпочтение модификации TBK110. Однако выходное напряжение модель может производить только со значением 9В.

Сбор аппарата

Когда схема проектирования выбрана и подготовлены все необходимые запчасти, можно смело приступать к созданию стабилизатора тока на lm317. Процесс производства, схема подключения должна осуществляться таким образом:

  1. Монтируется подобранный вид трансформаторного агрегата.
  2. Производится сбор каскадной схемы и выпрямительного оборудования.
  3. Спаиваются все полупроводниковые светодиоды.

Важно знать! Вид выпрямительного элемента может относиться к двухполупериодному или однополупериодному оборудованию, обладающему удвоенными и утроенными мостовыми. Для изготовления аппарата по стандартной схеме следует применять мостовой вариант выправления.

  1. Производится определение выводов на системе. Их насчитывается всего три: вес, выход, вход. Чтобы в процессе не запутаться, нужно обозначить параметры на элементах соответствующими цифрами, от 1 до 3.
  2. Переверните агрегат таким образом, чтобы обозначенная вами нумерация имела начало с левой стороны.
  3. Проведите регулировку напряжения, стабилизируя параметры. Для этого минус поддайте на вывод «2» одновременно снимая настроенное значение интенсивности тока с третьего элемента.
  4. Исходя из выбранной вами схемы, осуществите монтаж остальных запчастей и поместите их в прочный пластиковый или алюминиевый корпус.

Форма изделия может быть различной, здесь все зависит от предпочтений пользователя и размерных параметров составляющих деталей.

Так выглядит самодельный СП в собранном виде

Так выглядит самодельный СП в собранном виде

Если грамотно подобрать схему, следовать правилам подключения и производить процесс поэтапно, в результате может выйти качественный стабилизатора тока на lm317 микросхеме. Данный прибор послужит незаменимым агрегатом в каждой «домашней» лаборатории, специализированной на создании электротехнических устройств.

Блок питания на LM 317T

Для тех, кого не пугает наличие некоторого количества знакомых букв продолжаю.
И так, пока не упрятал все в корпус по причине его отсутствия, представляю вашему вниманию очередную поделку — блок питания на LM 317Т. Выглядит конечно не по фэншую, но работает. Красоту наведу когда подходящий корпус найду.
Вот схема.

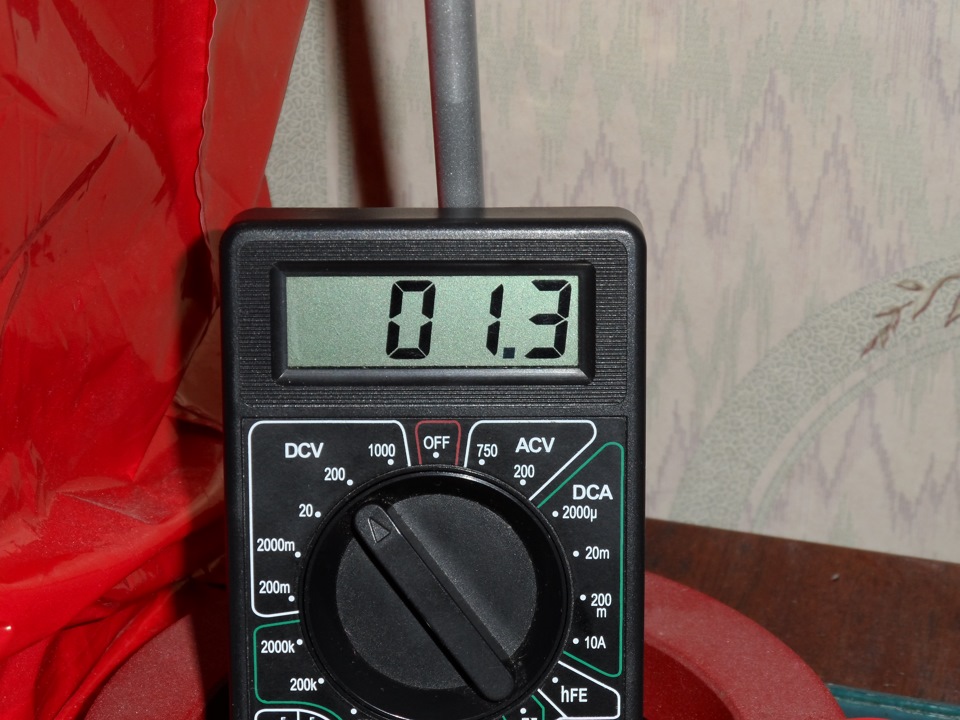

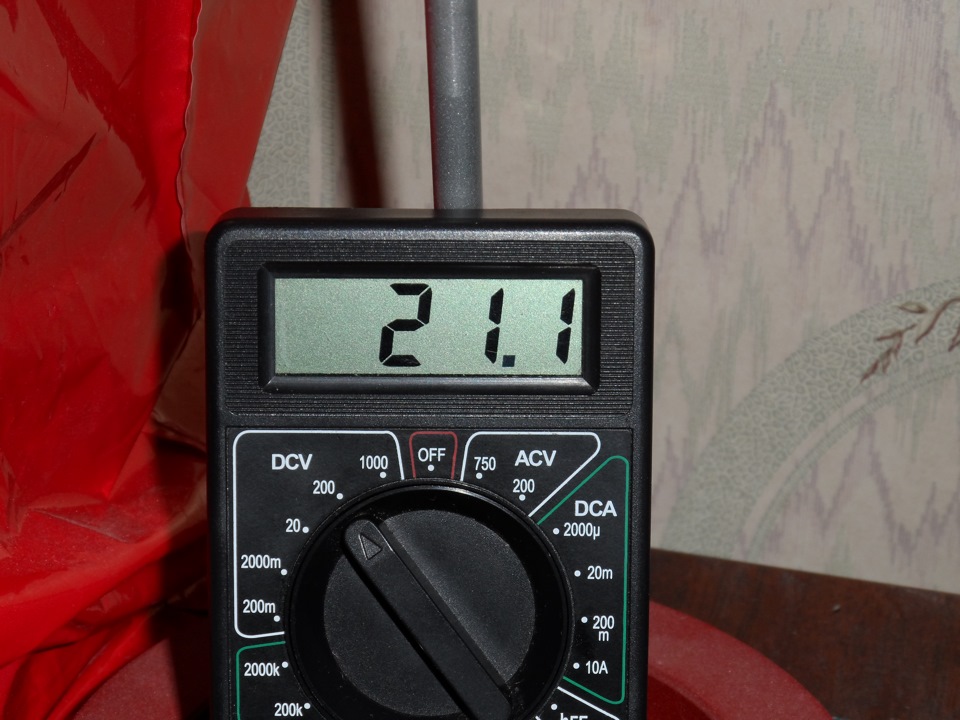

LM 317Т в ТО-220 корпусе способна работать от 1,2 до 37 В с током до 1,5 А. Думаю что для околоавтомобильных поделок напряжения вполне достаточно, впрочем, как и тока. Если нужно ток больше, то в инете есть схема на LM 338Т до 5 А.
Можно конечно купить и фабричный китайский блок питания, но цена у них «кусачая», да и самое главное-гарантия всего максимум 6 месяцев. Кто же знает чего там в красивую коробку раскосые ребята положили.
Полазив по своим амбарам и поскребя по сусекам, нашел вот такой трансформатор. Первичная обмотка на

Читайте так же:
Датчик регулировки фар ксенона

220 В. Две вторичных — на

14 В с копейками и на

4,7 В вроде. По мощности конечно не такой как хотелось, ну да ладно-при случае заменю. Сейчас задействовал только одну вторичную обмотку. С ее помощью на выходе блока снимается постоянное напряжение от 1,3 до 21,1 В.

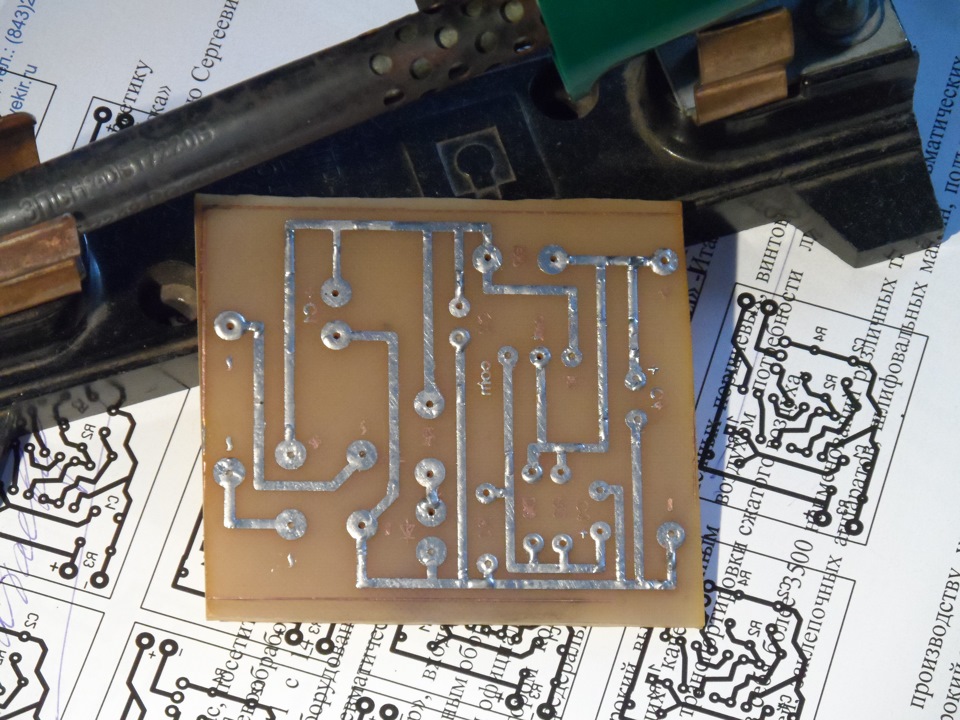

Как обычно начертил плату. Для гурманов представлю два вида. Значок светодиода на плате показан условно, только для обозначения подключения. Полярность проверяйте при монтаже.

Вытравил ее всем известным способом.

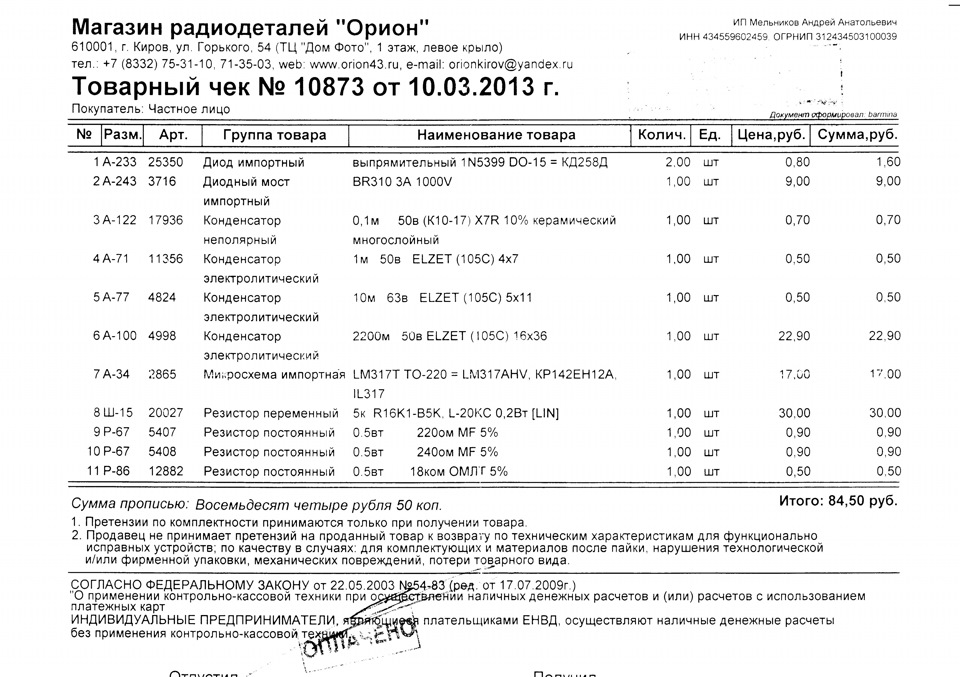

Список использовавшихся деталей за исключением светодиода.

В качестве радиатора коммутатор от Ваз 2109.
Вот видео блока питания в сборе.


Comments 32

Мне кажется это все влезет в корпус от бп компьютера+можно кулер приколхозить.Ну или слепи корпус из ПВХ пластика(можно попросить в любом супермаркете) как на фото, только под размеры

Лм 388 в эту же схему ставится?без изменений?

Если чисто, то да, её максимальный ток 1.5А и то, КПД низкий, тобишь при нагрузке в 500мА уже будет греться что дурноватая. А вот если умощнить полевиком, то выходной ток можно увеличивать до 6-8А

Я тоже собираю себе БП но чучуть посерьёзнее. Но в базе БП тоже LM317. Но я себе ещё сделал регулировку тока на операционнике, и много чего ещё.

Вот схема, но она ещё до конца не рассчитана и ещё на стадии разработки.
vk.com/cobraextreme?z=pho…2Falbum132309303_00%2Frev

Из LM317 много не вытянуть. Сейчас есть другие микросхемы стабилизаторов напряжения. Более достойные.

COBRA-Cherkassy

Я тоже собираю себе БП но чучуть посерьёзнее. Но в базе БП тоже LM317. Но я себе ещё сделал регулировку тока на операционнике, и много чего ещё.

Вот схема, но она ещё до конца не рассчитана и ещё на стадии разработки.
vk.com/cobraextreme?z=pho…2Falbum132309303_00%2Frev

собирать такую схему это как велосипед изобретать, как правило для обычных работ достаточно LM317 ну чего надо ну лампу проверить, моторчик, светодиод, и т.д. все мелочные дела при должном охлаждении прекрасно снимается 1А тока чего с лихвой у меня 2 собраны на 317-ых 1 миниатюрный до 18В на базе импульсного питальника от принтера + LM317, второй транс ТОР на 2А + та же LM317 этот до 30 вольт вот и всего делов, собирается за вечер из подножного а кому уж нужна мощь то пожалуйста, за час переделывается блок питания компа в регулируемый и таких у меня тоже 2, первый — 15А 1-25В а второй — 10А 1-48В цена почти нулевая только на индикацию вольт/амперметр а городить по вашей схеме это занятие СТРУЙНЁЙ! да и еще, мощные лабораторники достаю 1-2раза в год потому как они нафиг ненужны и еще лежат компьютерных переделанных в регулируемые штук 5 без корпусов только платы эксперементировл на разных моделях может задарю кому или пусть в прок лежат

Делаем своими руками регулируемый блок питания на LM 317

Сборка лабораторного блока питания

Рано или поздно любой начинающий радиолюбитель сталкивается с необходимостью заиметь простой, надёжный и недорогой регулируемый блок питания для проверки собственных поделок, ну и, конечно же, тестирования новых «пациентов». Вариантов немного – либо купить уже готовый блок с требуемыми характеристиками в магазине или же у более опытного коллеги по ремеслу, либо собрать устройство самостоятельно из подручных материалов. С учётом цен на более-менее качественные ИИП с регулировкой напряжения (в среднем от 15 до 80 у. е.) вывод напрашивается сам собой.

Не хотим покупать, хотим создавать!

Простой регулируемый блок питания с регулировкой напряжения от 0 до 15 В

Один из самых простых и универсальных вариантов – блок питания на LM 317. Это популярный и недорогой регулируемый линейный стабилизатор напряжения, обычно изготавливаемый в корпусе ТО-220. Узнать, какая ножка за что отвечает, можно из картинки ниже.

Основные характеристики таковы:

  • Входное напряжение до 40 В.
  • Ток на выходе до 2,3 А.
  • Минимальное выходное напряжение – 1,3 В.
  • Максимальное выходное напряжение – Uвх-2 В.
  • Рабочая температура – до 125 градусов Цельсия.
  • Погрешность стабилизации – не более 0,1% от Uвых.
Читайте так же:
Дизель генератор с регулировкой мощности

Чуть подробнее остановимся на максимальном токе. Дело в том, что LM 317 – линейный стабилизатор. «Лишнее» напряжение на ней превращается в тепло, а максимальный теплопакет микросхемы с дополнительным радиатором охлаждения составляет 20 Вт, без него – около 2,5 Вт. Зная формулу расчёта мощности, мы можем посчитать, какой ток реально получить при различных условиях. Например, Uвх=20 В, Uвых=5 В – падение напряжения Uпад = 15В.

При теплопакете 20 Вт это означает максимально допустимый ток в 1,33 А (20 Вт/15 В=1,33 А). А без радиатора – всего 0,15А. Так что помимо радиодеталей следует озаботиться поиском радиатора – подойдёт какой-нибудь помассивнее, от старого усилителя мощности, да и к выбору источника питания нужно подойти с умом.

Комплектующие и схема

Деталей нужно совсем немного:

  • 2 резистора: постоянный, номиналом 200 Ом 2 Вт (лучше мощнее) и переменный настроечный 6,8 кОм 0,5 Вт;
  • 2 конденсатора, напряжение в соответствии с требованиями, ёмкость – 1000…2200 мкФ и 100…470 мкФ;
  • диодный мост или диоды, рассчитанные на напряжение от 100В и ток не менее 3..5 А;
  • вольтметр и амперметр (диапазон измерений, соответственно, 0…30 В и 0…2 А) – сойдут аналоговые и цифровые, на ваш вкус.
  • трансформатор с подходящими характеристиками – на выходе не более 25…26 В и ток не менее 1 А – по мощности лучше подобрать с хорошим запасом, чтобы не возникла перегрузка.
  • радиатор с винтовым креплением и термопаста.
  • корпус будущего блока питания, в который влезут все детали, и, что важно, с хорошей вентиляцией.
  • опционально: винтовые зажимы, ручки регулировки, «крокодилы» для выводов, ну и прочая мелочёвка – тумблеры, индикаторы работы, предохранители, которые уберегут блок питания от серьёзных поломок и сделают работу с ним более удобной.

Блок питания своими руками

На всякий случай отдельно разъясним, почему напряжение трансформатора не более 25 В. При выпрямлении с использованием фильтрующего конденсатора напряжение на выходе повышается на корень из двух, то есть примерно в 1,44 раза. Таким образом, имея на выходе обмоток 25 В переменного тока, после диодного моста и сглаживающего конденсатора напряжение составит около 35–36 В постоянного тока, что довольно близко к пределу микросхемы. Помните об этом, когда будете выбирать конденсаторы и трансформатор!

Как видите, работы очень мало – распайка деталей может выполняться даже навесным монтажом, без ущерба качеству, при условии аккуратного изолирования всех контактов и живучести блока питания.

После сборки не торопитесь подключать к блоку нагрузку – сначала проверьте напряжение питания на выходе диодного моста, а потом запустите блок на холостом ходу и пальцем проверьте температуру стабилизатора – он должен быть прохладным. После подключите питание от блока к какой-нибудь нагрузке и проверьте показания напряжения на выходе – они не должны меняться.

Немного нюансов

Схема регулируемого двухполярного блока питания

LM 317 имеет множество аналогов как хороших, так и не очень – будьте бдительны, выбирая товар на рынке! Если важна точность регулировки, можно изменить номинал настроечного резистора до 2,4 кОм – диапазон выходных напряжений, конечно, уменьшится, зато случайное касание ручки почти не изменит напряжение на выходе – а иногда это очень важно! Поэкспериментируйте с разными номиналами, чтобы сделать свой блок питания удобным.

Ещё нужно соблюдать температурный режим – оптимальная температура работы LM 317 составляет 50…70 градусов Цельсия, и чем сильнее греется микросхема, тем хуже точность стабилизации напряжения.

Если предполагаются постоянные большие нагрузки, скажем запитывание усилителей мощности или электродвигателей – желательно не только закрепить микросхему на радиаторе, но и увеличить ёмкость сглаживающего конденсатора до 4700 мкФ и выше. При правильно подобранной ёмкости под нагрузкой напряжение не будет проседать.

Когда вы решите обзавестись собственными универсальным источником питания, подумайте, что для вас будет лучше – отдать приличную сумму за готовое решение или же собрать устройство своими руками, используя недорогие комплектующие и потешив собственное самолюбие пусть небольшим, но, все же, достижением.

Стоимость регулируемого блока питания, сделанного своими руками, невелика – от себестоимости самой микросхемы (около 20 рублей) до 700–800 рублей при покупке новых деталей в магазине.

Мощный блок питания на lm317 и кт827. LM317 и LM317T схемы включения, datasheet

Можно довольно легко сделать источник питания, который имеет стабильное напряжение на выходе и регулировку от 0 до 28В. Основа — дешёвая , усиленная с помощью двух транзисторов 2N3055. В таком схемном включении она становится более чем в 2 раза мощнее. Вы можете при необходимости использовать эту конструкцию для получения и 20 ампер (почти без переделок, но с соответствующим трансформатором и огромным радиатором с вентилятором), просто в своём проекте не нуждался в таком большом токе. Ещё раз напоминаю: убедитесь, что вы установили транзисторы на большой радиатор, 2N3055 могут очень сильно нагреваться при полной нагрузке.

Читайте так же:
Порядок регулировки клапанов на трактор юмз

Список использованных в схеме деталей:

Трансформатор 2 x 15 вольт 10 ампер

D1. D4 = четыре MR750 (MR7510) диода или 2 x 4 1N5401 (1N5408).

R3,R4 0.1 Ом 10 ватт

C2 two times 4700uF/50v

D5 1N4148, 1N4448, 1N4151

D7, D8, D9 1N4001

Два транзистора 2N3055

P2 47 или 220 Ом 1 ватт

P3 10k подстроечник

Хотя LM317 и имеет защиту от короткого замыкания, перегрузки и перегрева, предохранители в цепи сети трансформатора и предохранитель F2 на выходе не помешают. Выпрямленное напряжение: 30 х 1.41 = 42.30 вольт, измеренное на С1. Так что все конденсаторы должны быть рассчитаны на 50 вольт. Внимание: 42 вольт-это напряжение, что может быть на выходе, если один из транзисторов будет пробит!

Регулятор P1 позволяет изменять выходное напряжение на любое значение между 0 и 28 вольт. Так как в LM317 минимальное напряжение 1,2 вольта, то чтобы получить нулевое напряжение на выходе БП — поставим 3 диода, D7,D8 и D9 на выходе LM317 к базе 2N3055 транзисторов. У микросхемы LM317 максимальное выходное напряжение — 30 вольт, но с использованием диодов D7, D8 и D9 произойдёт наоборот падение выходного напряжения, и оно составит около 30 — (3х0,6В) = 28.2 вольта. Калибровать встроенный вольтметр нужно с помощью подстроечника P3 и, конечно, хорошего цифрового вольтметра.

Примечание . Помните, что нужно изолировать транзисторы от шасси! Это делается изоляционными и теплопроводными прокладками или, по крайней мере, тонкой слюдой. Можно применить термоклей и термопасту. При сборке мощного регулируемого блока питания не забывайте использовать толстые соединительные провода, которые подходят для передачи большого тока. Тонкие проводки нагреются и поплавятся! Блок питания – это непременный атрибут в мастерской радиолюбителя. Я тоже решил собрать себе регулируемый БП, так как надоело каждый раз покупать батарейки или пользоваться случайными адаптерами. Вот его краткая характеристика: БП регулирует выходное напряжение от 1,2 Вольта до 28 Вольт. И обеспечивает нагрузку до 3 А (зависит от трансформатора), что чаще всего достаточно для проверки работоспособности радиолюбительских конструкций. Схема проста, как раз для начинающего радиолюбителя. Собранная на основе дешёвых компонентов — LM317 и КТ819Г .

Схема регулируемого блока питания LM317

Список элементов схемы:

  • Стабилизатор LM317
  • Т1 — транзистор КТ819Г
  • Tr1 — трансформатор силовой
  • F1 — предохранитель 0.5А 250В
  • Br1 — диодный мост
  • D1 — диод 1N5400
  • LED1 — светодиод любого цвета
  • C1 — конденсатор электролитический 3300 мкф*43В
  • C2 — конденсатор керамический 0.1 мкф
  • C3 — конденсатор электролитический 1 мкф*43В
  • R1 — сопротивление 18K
  • R2 — сопротивление 220 Ом
  • R3 — сопротивление 0.1 Ом*2Вт
  • Р1 — сопротивление построечное 4.7K

Цоколёвка микросхемы и транзистора

Корпус взял от БП компьютера. Передняя панель изготовленная из текстолита, желательно установить вольтметр на этой панели. Я не установил, потому что пока не нашёл подходящего. Также на передний панели установил зажимы для выходных проводов.

Входную розетку оставил для питания самого БП. Печатная плата сделанная для навесного монтажа транзистора и микросхемы стабилизатора. Их закрепил на общем радиаторе через резиновую прокладку. Радиатор взял солидный (на фото его видно). Его нужно брать как можно больший — для хорошего охлаждения. Всё-таки 3 ампера — это немало!

Сегодня, когда практически каждый год появляются новые технологии и электроприборы, очень сложно обойдись без некоторой аппаратуры в домашних условиях. Особенно большая роль в нашей жизни отводится блокам питания. Любой радиолюбитель должен уметь собирать это прибор своими руками.

В сегодняшней статье речь пойдет о том, как сделать такой важный в домашней лаборатории электроприбор, как блок питания lm317. Сфера применения такого оборудования огромна, поэтому знания о том, как его можно собрать своими руками будут актуальными и полезными в быту.

Читайте так же:
Таймеры и синхронизация времени

Особенности устройства

Блок питания представляет собой важный атрибут любой радиолюбительской домашней мастерской. Принцип работы блока питания заключается в том, что он может преобразовывать напряжения и ток, находящийся в сети, до нужного нам параметра для питания и подключения различных электроприборов. При этом такой прибор обеспечивает высокую защиту от короткого замыкания.
Блок питания может быть различного двух типов:

  • регулируемый;
  • импульсный.

Кроме этого схема, которая применяется для сборки данного типа блока питания, может быть различной — от самой простой, до весьма сложной.

Обратите внимание! Если вы являетесь новичком в радиоэлектронике, то для начала следует выбирать простые схемы. Такая схема будет понятной для вас и позволит быстро создать прибор для самых разнообразных нужд.

Решение собирать блок питания на микросхеме lm317 значительно упрощает процесс сборки. При этом сама схема также упрощается. Благодаря микросхеме появляется возможность сделать блок питания с регулировкой и обеспечивается стабилизация питания.
Если верить комментариям, которые оставляют радиолюбители, такая сборка в разы превосходит отечественные аналоги, обладая при этом большими ресурсами.

Принцип работы

Теперь рассмотрим принцип работы прибора, так как собирая блок питания типа lm317 для получения возможности регулировать показатель напряжения, а также силу тока в сети, необходимо обязательно четко знать и понимать данный аспект. Без этого невозможно правильно собрать прибор, даже если схема будет достаточно простой.

Для блока питания типа lm317 характерен следующий принцип работы. Микросхема lm317 занимается регулированием силы тока по выводу и способствует падению напряжения. Падение напряжения происходит на резисторе. Резистор, на котором происходит падение напряжения, обладает значением в 1,25 В.
В результате такая схема позволяет путем изменения номинала резистора производить регулировку напряжения и обеспечивать изменение показателя силы тока.

Обратите внимание! Если спайка деталей была осуществлена правильно, то такой прибор предупреждает появление короткого замыкания. Здесь немаловажную роль в сборке играет качество самых деталей. Поэтому отдавайте предпочтение более качественной продукции, покупая ее у проверенных продавцов.

Помимо этого необходимо помнить, что данная схема сборки блока питания с участием микросхемы lm317 имеет некоторые ограничения. Нижним пределом ограничений является 0,8 Ом, а верхним пределом – 120 Ом. Таким образом, для выбор резистора для того, чтобы эта схема нормально функционировала, нужно руководствоваться формулой 0,8

Как подобрать и установить датчики объема для автоматического управления светом

Блок питания – это непременный атрибут в мастерской радиолюбителя. Я тоже решил собрать себе регулируемый БП, так как надоело каждый раз покупать батарейки или пользоваться случайными адаптерами. Вот его краткая характеристика: БП регулирует выходное напряжение от 1,2 Вольта до 28 Вольт. И обеспечивает нагрузку до 3 А (зависит от трансформатора), что чаще всего достаточно для проверки работоспособности радиолюбительских конструкций. Схема проста, как раз для начинающего радиолюбителя. Собранная на основе дешёвых компонентов — LM317 и КТ819Г.

Схема регулируемого блока питания LM317

Список элементов схемы:

Стабилизатор LM317
Т1 — транзистор КТ819Г
Tr1 — трансформатор силовой
F1 — предохранитель 0.5А 250В
Br1 — диодный мост
D1 — диод 1N5400
LED1 — светодиод любого цвета
C1 — конденсатор электролитический 3300 мкф*43В
C2 — конденсатор керамический 0.1 мкф
C3 — конденсатор электролитический 1 мкф*43В
R1 — сопротивление 18K
R2 — сопротивление 220 Ом
R3 — сопротивление 0.1 Ом*2Вт
Р1 — сопротивление построечное 4.7K

Цоколёвка микросхемы и транзистора

Корпус взял от БП компьютера. Передняя панель изготовленная из текстолита, желательно установить вольтметр на этой панели. Я не установил, потому что пока не нашёл подходящего. Также на передний панели установил зажимы для выходных проводов.

Входную розетку оставил для питания самого БП. Печатная плата сделанная для навесного монтажа транзистора и микросхемы стабилизатора. Их закрепил на общем радиаторе через резиновую прокладку. Радиатор взял солидный (на фото его видно). Его нужно брать как можно больший — для хорошего охлаждения. Всё-таки 3 ампера — это немало!

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
