Требования по установке пожарных извещателей

Требования по установке пожарных извещателей

Значимость пожарной сигнализации трудно переоценить. Не всегда владельцы зданий и помещений ответственно относятся к установке и обслуживанию противопожарных систем. И практически всегда наступает момент, когда горько жалеют об этом.

Пожар вспыхивает неожиданно и сметает на своем пути человеческие жизни, имущество, целые объекты. Поэтому крайне важно оборудовать помещения системами пожарной сигнализации и тушения огня, а затем регулярно следить за их работоспособностью.

Общие правила установки пожарных извещателей

Пожарный датчик — центральный элемент пожарной сигнализации. Нормы монтажа извещателей описаны в НПБ 88-2001 «Установки пожаротушения и сигнализации. Нормы и правила проектирования».

Для разных типов извещателей подходят некоторые общие требования по установке:

  • датчики монтируются на потолочных перекрытиях, но в конкретных случаях возможна установка на стенах или колоннах при условии, что расстояние от потолочного перекрытия будет не более 30 см, а верхний сенсор извещателя размещается в 10 см от потолка;
  • запрещается устанавливать датчики в местах с постоянным попаданием солнечных лучей, рядом с приточными вентиляционными системами, а также в точках, где скорость воздушного потока более 1 м/с;
  • если потолок разделен на секции, извещатели устанавливаются в каждой из них, если высота секций превышает 8 м;
  • при многоярусных потолках высотой 40 см и выше, и площадью более 0,75 м 2 , датчики монтируются на каждом ярусе;
  • если в помещении присутствуют высокие шкафы или прочие объекты, верхняя плоскость которых находится в 60 см от потолка, извещатели устанавливаются во всех подобных зонах.

Для всех видов пожарных датчиков существуют конкретные правила и нормы установки, которые следует знать и соблюдать.

Установка точечных пожарных извещателей

Пожарные датчики могут реагировать на разные признаки пожара: задымление, повышенную температуру, открытое пламя. По данному признаку извещатели делят на тепловые, дымовые и извещатели пламени.

Точечные датчики могут крепиться к натянутому тросу, если помещение характеризуется большой площадью. При этом приборы должны быть надежно зафиксированы на тросе, а расстояние от отделки перекрытия до нижней части извещателя не может превышать 300 мм.

При потолочном размещении датчик устанавливается в 10 см от стены.

Если высока вероятность механических повреждений извещателя, его защищают при помощи решетки, колпака или короба, которые не мешают работе прибора.

Тепловые и извещатели пламени монтируют в тех местах, где при пожаре возможно резкое повышение температуры или появление открытого огня соответственно.

Провода для линий связи элементов пожарной сигнализации также выбираются в соответствии с регламентом. Проект прокладки проводов и кабелей должен предусматривать их целостность в случае пожара и возможность автоматического контроля состояния по всей длине.

Разрешается для пожарных извещателей использовать только провода с медными жилами. Обязательно при монтаже предусматривается минимум 10% запаса кабелей.

Нельзя прокладывать провода пожарной сигнализации совместно с силовыми кабелями. Также запрещается закреплять провода рядом (ближе, чем 50 см) с линиями высокого напряжения.

Монтаж ручных пожарных извещателей

Ручные извещатели до сих пор часто используются для защиты помещений. Приборы устанавливают в холлах, коридорах, вестибюлях, на лестничных площадках и около каждого выхода.

Место монтажа ручного извещателя должно находиться в отдалении от электрических или постоянных магнитов и электроприборов, образующих магнитные поля.

Приборы устанавливают на высоте 1,5 м от уровня пола. К извещателю необходимо организовать свободный подход и хорошее освещение в месте размещения прибора.

Системы пожарного оповещения типы

Системы пожарного оповещения типы

Системы пожарного оповещения – это комплекс технических средств для передачи звуковой информации людям в случае возникновения пожара или другой чрезвычайной ситуации.

Согласно закону ФЗ РФ №123, принятому 22 июля 2008 г. каждое здание, строение, сооружение общественного характера, в том числе объекты промышленного и муниципального назначения, должны проектироваться, строиться и эксплуатироваться в строгом соответствии с общеустановленными требованиями пожарной безопасности.

Из всех мер, принятых в комплексе для обеспечения пожаробезопасности, можно выделить действия, направленные на обустройство ряда общественных зданий и сооружений специальным оборудованием с целью предупреждения людей о задымлении, пожаре либо начале возгорания и управления их эвакуацией. Данное оборудование принадлежит к техсредствам, входящим в состав каждой системы оповещения о пожаре. Требования пожарной безопасности к данным средствам противопожарной защиты определяются сводом правил СП 3.13130.2009. Там же оговаривается, какие помещения в обязательном порядке следует оснащать такими системами.

Системы оповещения при пожаре и управления эвакуацией людей (СОУЭ) 1-5 типы

Все СОУЭ классифицируются по ряду признаков, основными из которых являются:

  • функциональные возможности;
  • способы и методы управления;
  • состав и принцип работы.

По своим возможностям и ряду особенностей технического характера все СОУЭ, каждая из которых устанавливается в отдельные помещения, подразделяют на пять типов (с 1-го по 5-й) в зависимости от их назначения и количества постоянно присутствующих там людей.

Жирным выделены обязательные параметры для типа СОУЭ.

Основные функции для систем оповещения 1 типа (СОУЭ)

  • Звуковое оповещение (сирена, тонированный сигнал и др.);
  • Световые сигналы (световые мигающие оповещатели, световые оповещатели «Выход»).

Это простейшее оборудование, позволяющие установить оповещение при минимальных затратах на комплектующие и монтаж. Важно отметить, что световые знаки не являются обязательным элементом этого типа.

Основные функции для систем оповещения 2 типа (СОУЭ)

  • Звуковое оповещение (сирена, тонированный сигнал и др.);
  • Световое оповещатели «Выход»;
  • Эвакуационные световые знаки пожарной безопасности, указывающие направление движения.

Важным отличием от первого типа является обязательное наличие световых сигналов, которые хорошо видно при задымлении. А также возможность установки табло с направлением движения.

Читайте так же:
Собурь установки пожарной сигнализации pdf

Основные функции для систем оповещения 3 типа (СОУЭ)

  • Звуковое и речевое оповещение, передача специальных текстов;
  • Световые мигающие оповещатели «Выход»;
  • Эвакуационные знаки пожарной безопасности, указывающие направление движения;
  • Разделение здания на зоны пожарного оповещения;
  • Обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской.

Главным преимуществом является наличие устройств для передачи текстов и обязательная установка световых табло "Выход". Остальные же функции являются необязательными, но допустимыми.

Пример оборудования:
  • организация системы оповещения 16 зон в базовом варианте с возможностью расширения (32, 48 и т.д.);
  • подключение пожарной или охранной сигнализации с автоматической системой оповещения тревожных зон (цифровой магнитофон INTER-M PV-6232);
  • создание двух удаленных операторских мест для управления оповещения (микрофонная консоль IRM-916);
  • система приоритетов для передачи различных сообщений и от разных источников (контроллер IECS-9216, матричный коммутатор IPX-9116);
  • регулировка громкости громкоговорителей в зонах оповещения с принудительным включением в случае чрезвычайной ситуации (аттенюаторы INTER-M АТТ-03/30);
  • объявления и фоновая музыкальная трансляция в выбранных зонах;
  • программирование системы (таймер IPW-9242);
  • автоматическое переключение на резервное питание при пропадании напряжения сети (блок питания IPD-9359 и зарядное устройство IPB-9207).

Основные функции для систем оповещения 4 типа (СОУЭ)

  • Звуковое и речевое оповещение, передача специальных текстов;
  • Мигающие световые оповещатели «Выход»
  • Эвакуационные знаки пожарной безопасности, указывающие направление движения;
  • Режим управления с организацией обратной связи с зонами;
  • Разделение здания на зоны пожарного оповещения;
  • Ручной и автоматический режимы;
  • Организация оповещения по различным сценариям в зависимости от места возгорания или другого события;
  • Раздельное включение световых указателей раздельно для каждой зоны, что позволяет организовать как минимум два направления эвакуации.

Обязательное разделение здания на зоны и обратная связь с зонами оповещения обусловленно особенностью применения этого типа.

  • Количество одновременно присутствующих в здании человек может достигать 1000 и более;
  • Эвакуационные пути (коридоры) имеют протяженность более 90 метров;
  • Планировка помещений требует организации отдельных потоков эвакуации людей.
Пример оборудования:
  • Модульный принцип построения с возможностью наращивания
    Один усилитель VENAS VM-2120/VENAS-2240 позволяет организовать 5 зон оповещения, в дальнейшем в случае необходимости возможно построение системы до 45 зон путем подключения дополнительных усилителей.
  • Удаленные микрофонные консоли
    Возможно подключение удаленных микрофонных консолей RM-200M. Программируемая консоль RM-200M позволяет осуществлять вещание на любую зону, группу зон или одновременно все зоны, управлять источником цифровых сообщений EV-200M, осуществлять диагностику. Общая длина кабеля между микрофонными консолями может достигать 800 м.
  • Интеллектуальная система диагностики
    Полный мониторинг всей системы: диагностика трансляционных линий, усилителей мощности и микрофонных консолей
  • Программируемые цифровые сообщения
    Плата цифровых сообщений EV-200M позволяет записывать и воспроизводить сигналы следующих типов: два сигнала оповещения при возникновении чрезвычайных ситуаций, пять рекламных сигналов и один тональный сигнал для привлечения внимания. Кроме того, для привлечения внимания в VM-2000 предусмотрено шесть встроенных музыкальных схем
  • Программируемые уровни приоритета
    Сигналы оповещения в VM-2000 имеют пять уровней приоритета: наивысший приоритет для сообщений, которые используются при возникновении чрезвычайных ситуаций и четыре уровня передач общего назначения.
    Принудительное включение громкоговорителей
    В случае чрезвычайных ситуаций возможно принудительное включение всех громкоговорителей в зонах, не зависимо от состояния регуляторов громкости громкоговорителей.
  • Резервное питание
    В случае пропадания напряжения питающей сети 220В, система автоматически переключается на резервное питание 24В.

Основные функции для систем оповещения 5 типа (СОУЭ)

  • Звуковое и речевое оповещение, передача специальных текстов;
  • Мигающие световые оповещатели «Выход»
  • Эвакуационные знаки пожарной безопасности, указывающие направление движения;
  • Режим управления с организацией обратной связи с зонами;
  • Разделение здания на зоны пожарного оповещения;
  • Ручной и автоматический р ежимы ;
  • Организация оповещения по различным сценариям в зависимости от места возгорания или другого события в системе;
  • Раздельное включение световых указателей раздельно для каждой зоны, что позволяет организовать как минимум два направления эвакуации.

Пример оборудования:

VX-2000 — интегрированная система голосового оповещения фирмы TOA (Япония). Оборудование серии VX-2000 отвечает требованиям, предъявляемым к объектам 5-категории сложности согласно НБП-104-03 и европейскому стандарту на аварийные системы звукового оповещения IEC60849. Возможные области применения VX-2000: аэропорты, жд/вокзалы, крупные торгово-развлекательные центры, административные здания, гостиницы и т.д.

TOA VX-2000 основные функции:
  • Диагностика и контроль оборудования
    В системе TOA VX-2000 предусмотрен полный контроль всех компонентов в автоматическом или ручном режиме. Для поиска причин неисправности автоматически формируется журнал событий.
  • Модульный принцип построения
    В максимальной конфигурации система TOA VX-2000 может иметь 50 зон оповещения, 128 тревожных входов/выходов, 5 удаленных программируемых микрофонных консолей и два источника цифровых сообщений.
  • Возможность многопрограммного вещания
    В TOA VX-2000 предусмотрена возможность передачи 4-х разных программ в разные зоны (группы зон). В случае возникновения чрезвычайных ситуаций одновременно транслируются два тревожных сообщения в разные зоны
  • Программирование системы
    TOA VX-2000 имеет внутренний таймер. Возможно программирование 50 схем (шаблонов) оповещения и трансляции фоновой музыки. Трансляция рекламных сообщений по расписанию. Программирование системы осуществляется с помощью персонального компьютера в интерфейсе под Windows.
  • Автономная работа
    Система TOA VX-2000 предусматривает работу от источника резервного питания в случае пропадания напряжения питающей сети. Для экономии энергии аккумуляторов предусмотрен режим пониженного электроснабжения не используемых усилителей.

Типы систем оповещения о пожаре по способу управления

По виду и способу управления такого рода системы голосового оповещения делятся на:

  • С ручным управлением
    Оповещение возможно только в ручном режиме обслуживающим персоналом. Например, включение звукового сигнала Сирена или запуск заранее записанного голосового сообщения, а также передача речевых сообщений с микрофона;
  • С автоматическим управлением
    Включение осуществляется с помощью внешнего управляющего сигнала, поступающего в результате срабатывания автоматов на установках пожарной сигнализации и пожаротушения;
  • С полуавтоматическим управлением
    Возможна работа как в ручном, так и автоматическом режиме. Данный вид управления подразумевает, что ручное управление можно использовать только в случае отсутствия требований к конкретным зонам оповещения, касающихся оснащения автоматическими установками пожарной сигнализации и пожаротушения.
Читайте так же:
Установка gsm сигнализации с gps

Виды систем оповещения по принципу действия

  • Локальные
    Функционируют в пределах одного ограниченного объекта (здания или конкретной территории);
  • Централизованные
    Предусматривают централизованное (удаленное) управление.

Классификация СОУЭ по другим позициям

Существуют также так называемые распределенные системы оповещения о пожаре, цена на которые зависит от количества задействованных в обустройстве оборудования помещений и комплектации. Это СОУЭ, которые по своему функционалу соответствуют централизованным аналогам, но отличаются наличием среди узлов отдельно размещенных блоков, что получило наибольший эффект на распределенных территориях.

Кроме того, звуковые системы оповещения, в зависимости от способа организации процесса трансляции музыкальных программ, служебных объявлений и других фоновых звуковых сигналов, подразделяются на:

  • Одноканальные системы
    принцип работы которых заключается в использовании одного общего канала звукоусиления;
  • Многоканальные системы оповещения
    использующие в процессе функционирования несколько каналов усиления звука, число которых может не совпадать с числом задействованных зон. Преимуществом таких систем является возможность независимой трансляции в разные помещения разных по содержанию музыкальных программ, информационных объявлений, а также любых сообщений тревожного характера.

Технические средства систем пожарного оповещения

Все пожарные технические средства классифицируются в первую очередь по назначению, а далее по области и условиям применения.

По назначению они подразделяются на:

  • Основные средства
    К ним относятся звуковые оповещатели, блоки автоматического и полуавтоматического оповещения и контроля трансляционных линий, специальные информационные знаки, предназначенные для обеспечения безопасной эвакуации людей;
  • Дополнительные средства
    Основные позиции принадлежат источникам сигнала, блокам питания, разного рода устройствам, используемым для усиления звука, другим составляющим сборной конструкции.

В зависимости от условий и области применения средства СОУЭ подразделяются на те, что предназначены для использования на открытом воздухе, для обычных отапливаемых и неотапливаемых помещений, а также для опасных с точки зрения эксплуатации зон. Все это — специальное оборудование, без которого невозможно настроить эффективную работу систем оповещения.

Системы оповещения о пожаре — стоимость оборудования

Предлагаем оборудование для систем пожарного оповещения от ведущих производителей. Это такие известные бренды, как Inter-M, Roxton, ITC Escort, TOA и другие. В каталоге на сайте в широком ассортименте представлено различное оборудование для систем пожарного оповещения:

  • устройства управления и автоматики; ; ; ; ; , а также другое необходимое оборудование.

Специалисты нашей компании в зависимости от технических условий и требований сделают расчет конфигурации СОУЭ по оптимальным ценам. Реализуем решения для сложных и нестандартных задач, оказываем услуги по монтажу, техническому обслуживанию и ремонту систем пожарного оповещения.

По всем вопросам звоните по телефонам: 8 (800) 600-28-70 (бесплатно по России) 8 (812) 448-08-20 (офис в СПб)

Сп4 13130 с изменениями на 2021 год

Здравствуйте, в этой статье мы постараемся ответить на вопрос: «Сп4 13130 с изменениями на 2021 год». Также Вы можете бесплатно проконсультироваться у юристов онлайн прямо на сайте.

СП 4.13130.2009 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты.

В отличие от рампы проектируется двусторонней: одной стороной располагается вдоль железнодорожного пути, а противоположной – вдоль автоподъезда.
Сегодня мы продолжаем изучать нормативный документ свод правил 4.13130-2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям». Напоминаю, что документ этот мы будем изучать с учетом изменения №1, утвержденных Приказом МЧС России №89 от 14.02.2020г.

5.2. ТРЕБОВАНИЯ К ОБЪЕКТАМ КЛАССА ФУНКЦИОНАЛЬНОЙ ПОЖАРНОЙ ОПАСНОСТИ Ф1

Отвечаем: СП 4.13130.2013 действует по состоянию на 2021 год. Но имейте в виду, что в 2020 году в него внесено изменение № 1, которое утверждено и введено в действие приказом МЧС России от 14.02.2020 № 89. Данное изменение затронуло большую часть требований этого свода правил. Поэтому, когда будете с ним работать, важно убедиться, что вариант текста СП 4.13130.2013 содержит указанные изменения.

Допускается увеличивать расстояние от края проезжей части автомобильной дороги до ближней стены производственных зданий и сооружений до 60 метров при условии устройства тупиковых дорог к этим зданиям и сооружениям с площадками для разворота пожарной техники и устройством на этих площадках пожарных гидрантов.

Противопожарные расстояния между зданиями, сооружениями определяются как расстояния между наружными стенами или другими конструкциями зданий и сооружений. При наличии выступающих более чем на 1 м конструкций зданий и сооружений, выполненных из горючих материалов, следует принимать расстояния между этими конструкциями.

Кабельные сооружения подлежат защите системами приточно-вытяжной противодымной вентиляции в соответствии с СП 7.13130.

Применение СП 4.13130.2020 к существующим объектам

Кто желает стать официальным слушателем курса, добро пожаловать – условия Вы можете прочитать, пройдя по первой ссылке, в тексте вводного урока.

Программа разработана совместно с АО «Сбербанк-АСТ». Слушателям, успешно освоившим программу, выдаются удостоверения установленного образца.

Ну вот хоть разъяснения пошли. Но как я понял прийдется для более глубокого изучения вопроса и получения разъяснений обращаться официально во ВНИИПО.

СП4.13130.2013 (актуальный 2020)

СП 486.1311500.2020 «Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации.

Читайте так же:
Тепловой датчик пожарной сигнализации нормы установки

В настоящее время МЧС России в рамках реализации механизма «регуляторной гильотины» в названный нормативный документ добровольного применения внесены изменения, направленные, в первую очередь, на исключение избыточных и устаревших требований пожарной безопасности (приказ МЧС России от 14.02.2020 N 89).

СП 3.13130.2009 «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре.

СП 486.1311500.2020 «Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации.

Теперь возникает вопрос как выделять (разделять) помещения с разным классом функциональной пожарной опасности в торговых комплексах (МФЗ), в частности санузел от торгового зала и т.п.

Кроме того, выполнение на добровольной основе нормативных документов по пожарной безопасности и соблюдение требований Федерального закона от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (далее — Технический регламент) является одним из условий соответствия объекта защиты требованиям пожарной безопасности.

Приказ 288 «Об утверждении свода правил СП 4.13130 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты.

Кроме того, выполнение на добровольной основе нормативных документов по пожарной безопасности и соблюдение требований Федерального закона от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» (далее — Технический регламент) является одним из условий соответствия объекта защиты требованиям пожарной безопасности.

СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические.

СП 486.1311500.2020 «Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации.

В районах с сейсмичностью 9 и выше баллов противопожарные расстояния между жилыми зданиями, а также между жилыми и общественными зданиями IV и V степеней огнестойкости следует увеличивать на 20%.

Помимо статуса и действия вышеуказанных нормативных документов в области пожарной безопасности нас также спрашивают о возможности применения иных сводов правил, содержащих требования как к вопросам обеспечения пожарной безопасности, так и безопасности зданий и сооружений в целом.

При определении класса функциональной пожарной опасности объекта защиты (здания, сооружения) следует исходить из его целевого назначения, а также характеристик основного функционального контингента (возраста, физического состояния, возможности пребывания в состоянии сна и т.п.) и его количества.

Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования.

Подъезд для пожарных автомобилей в соответствии с изменениями в СП 4.13130

Здание или сооружение (гараж) или их часть, либо специальная открытая площадка, предназначенные для хранения (стоянки) автомобилей.

Автостоянкой открытого типа считается также такое сооружение, которое открыто, по крайней мере, с двух противоположных сторон наибольшей протяженности. Сторона считается открытой, если общая площадь отверстий, распределенных по стороне, составляет не менее 50 % наружной поверхности этой стороны в каждом ярусе (этаже).

Учитывая изложенное, положения свода правил на объекты защиты, запроектированные, построенные и эксплуатирующиеся по ранее действующим нормативным документам по пожарной безопасности, не распространяются.

Начальник Главного управления МЧС России по Красноярскому краю Игорь Лисин принял участие в заседании комиссии по предупреждению и ликвидации чрезвычайных ситуаций, которая прошла под руководством заместителя председателя Правительства края Анатолия Цыкалова.

6.2 ТРЕБОВАНИЯ К ПРОИЗВОДСТВЕННЫМ ЗДАНИЯМ И ПОМЕЩЕНИЯМ

В настоящее время МЧС России в рамках реализации механизма «регуляторной гильотины» в названный нормативный документ добровольного применения внесены изменения, направленные, в первую очередь, на исключение избыточных и устаревших требований пожарной безопасности (приказ МЧС России от 14.02.2020 № 89).

Одноярусное сооружение (без стен), размещенное в здании или вне его, опирающееся на самостоятельные опоры, конструкции здания или оборудования и предназначенное для установки, обслуживания или ремонта оборудования.

При этом указанные помещения должны выделяться противопожарными перегородками 1-го типа и перекрытиями 3-го типа. Наружные стены этих помещений должны быть классов К0 или К1…..

Договор подписывается по SMS — для действующих клиентов банка или на встрече с представителем банка — для новых клиентов.

СП 4.13130.2013 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям.

Смежные земельные участки, застройка которых осуществляется одним застройщиком в едином архитектурно-композиционном стиле, в соответствии с документацией по планировке территории, разработанной и утвержденной в порядке, установленном Градостроительным кодексом Российской Федерации.

Comfire ®. Ещё раз. Ведите себя этично, воздерживайтесь от обгаживания оппонентов (в стиле: да вы читать не умеете! вы не видели этого свода правил!).
Встроенное или пристроенное, остекленное или открытое во внешнее пространство, огражденное с трех сторон стенами (с двух — при угловом расположении) помещение с глубиной, ограниченной требованиями естественной освещенности помещения, к наружной стене которого она примыкает.

5.5 ТРЕБОВАНИЯ К ЗДАНИЯМ ОБЪЕКТОВ КЛАССА ФУНКЦИОНАЛЬНОЙ ПОЖАРНОЙ ОПАСНОСТИ Ф3

Внешняя часть здания, имеющая иное функциональное назначение или пожарно-технические характеристики (степень огнестойкости, класс конструктивной пожарной опасности, категорию по взрывопожарной опасности и т.д.), отделяемая от основного здания противопожарными преградами.

Металлические, стеклянные или пластмассовые сосуды с клапаном и распылительной головкой, содержащие основное вещество (препарат) и сжатый или сжиженный газ для получения вещества в распылённом состоянии.

Напоминаем, что полное наименование указанного документа выглядит так: СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы».

Часть здания, предназначенная для размещения административных и бытовых помещений, располагаемая в пределах производственного здания по всей его высоте и ширине (вставка), части его высоты или ширины (встройка) и выделенная противопожарными преградами.

Существуют нормативные правовые акты, всякие там кодексы, федеральные законы и нац.стандарты, которые полностью регулируют этот вопрос.

Читайте так же:
Технические условия на установку пожарной сигнализации

Системы противопожарной защиты. Электроустановки низковольтные. Требования пожарной безопасности» (утв.
СП 4.13130.2013 применяется при проектировании и строительстве вновь строящихся и реконструируемых зданий и сооружений в части принятия объемно-планировочных и конструктивных решений, обеспечивающих ограничение распространения пожара.

CКУД и ограничения по требованиям пожарной безопасности

CКУД и ограничения по требованиям пожарной безопасности

СКУД является одной из важных составляющих обеспечения безопасности, в т.ч. антитеррористической защищенности согласно требованиям п.6.44 СП 118.13330.2012 /1/ и СП 132.13330.2011 /2/, включая применение таких систем в рамках реализации федеральной и региональных программ «Безопасная школа». Активное применение СКУД характерно также для деловых центров, административных зданий органов управления, режимных объектов и т.д.

Основная цель использования СКУД, например, в зданиях — это управление доступом в здание, сооружение в целом или на его определенную часть (служебные помещения банковских учреждений, органов социальной защиты и др.), включая регулирование доступа посетителей по гостевым (разовым) пропускам, а также идентификация лица, имеющего доступ на заданную территорию, учет рабочего и (или) учебного времени и т.п. Для достижения названных целей СКУД устанавливаются, как правило, во входном узле здания (вестибюли, фойе) в уровне первого этажа, реже — на других этажах при различии требований пропускного режима для организаций, размещенных в одном здании. Согласно строительно-архитектурной терминологии вестибюль представляет собой помещение достаточно большой площади в составе входного узла во внутренние части здания, предназначенное для приема и распределения потоков сотрудников (посетителей).

При этом для тепловой защиты при всех наружных входах в вестибюль, как правило, устраиваются тамбуры, в том числе и двойные как для прямого (сквозного) прохода в здание, так и бокового, т.е. с поворотом (п.4.24 СП 118.13330 /1/). При таких требованиях естественно, что СКУД устанавливают не в дверных проемах входного узла в здание, а во входном вестибюле (фойе) с монтажом, как правило, 1-2 турникетов и с использованием конструктивных решений (съемных или сдвижных ограждений), препятствующих несанкционированному входу людей в здание. Следует принять во внимание, что расчетные нормы по площади вестибюлей (фойе) в СП 118.13330 /1/ отсутствуют, как и требования по их параметрам в СП 1.13330.2009 /3/.

Наибольшие проблемы с установкой СКУД возникают на практике в зданиях образовательных организаций (ОО), особенно — в школах, когда органы надзора при проверке готовности в началу учебного года предписывают демонтировать уже установленные СКУД (приобретение и монтаж как за счет бюджетных, так и внебюджетных средств) по причине их несоответствия требованиям пожарной безопасности. Рассмотрим эту проблему на примере типовых проектов зданий общеобразовательных школ.

Так, в зданиях школ, имеющих этажность не более 3-4-х этажей (п.п.6.85, 6.86 СП 118.13330 /1/) СКУД являются способом контроля входа-выхода не только в период нахождения учащихся в здании, но и на прилегающей территории, а также для передачи информации родственникам после завершения занятий. В школах обучаются три возрастные группы детей: начальная (1-4 класс), средняя (5-9 класс) и старшая (10-11 класс), при этом среди учащихся могут быть и дети, относящиеся с маломобильным группам (МГН), требования по безопасности для которых установлены СП 59.13330.2012 /4/; для таких зданий согласно СП 1.13130.2009 /3/, СП 118.13330 /1/ каждый этаж должен иметь не менее двух рассредоточенных выходов в лестничные клетки, которые в уровне первого этажа имеют выход, как правило, непосредственно наружу или также через коридор и вестибюль (фойе), что требуется ч.3 ст.89 ФЗ №123 /5/ и вышеназванными СП /1, 3/. Во многих типовых проектах школ число лестничных клеток составляет 3-4, из них 1-2, кроме выхода наружу непосредственно, имеют выход через коридор в вестибюль (фойе) и далее непосредственно наружу через входной узел.

Ограничение на использование СКУД в вестибюлях (фойе, холлах) первых этажей образовательных организаций (школы, техникумы, вузы) вызвано разночтением (противоречием) ч.7 ст.89 ФЗ №123 /5/ и п.36 а) «Правил противопожарного режима в РФ» (ППР) /6/. Следует заметить что ППР /5/, являющийся нормативным правовым актом, подлежащим обязательному применению согласно ч.2 ст.4 ФЗ №123 /5/, однако он не вписывается в систему технического регулирования согласно ФЗ №184 /7/, т.к. противоречит ч.3 ст.7 данного ФЗ.

Так, согласно требованиям ч.7 ст.89 ФЗ №123 /5/ «В проемах эвакуационных выходов запрещается устанавливать раздвижные и подъемно-опускные двери, вращающие двери, турникеты и другие предметы, препятствующие свободному проходу людей».

Требования п.36а) «Правил противопожарного режима» (ППР) /6/ изложены в более общем виде и противоречат вышеизложенному, а именно «При эксплуатации эвакуационных путей, эвакуационных и аварийных выходов запрещается: устраивать пороги на путях эвакуации (за исключением порогов в дверных проемах), раздвижные и подъемно-опускные двери и ворота, вращающиеся двери и турникеты, а также другие устройства, препятствующие свободной эвакуации людей». Для эксплуатируемых зданий, сооружений следует руководствоваться по существу аналогичными требованиями п.6.10* СНиП 21-01-97* /8/: «Выходы не являются эвакуационными, если в их проемах установлены раздвижные и подъемно-опускные двери и ворота. вращающиеся двери и турникеты». В данной формулировке понятие «путь эвакуации» является основным отличием ППР /6/ от ФЗ №123 /5/, которое практически может сделать невозможным применение СКУД в зданиях. Это подтверждается понятиями ст. 2 ФЗ №123 /5/ :

  1. «эвакуационный выход — выход, ведущий на путь эвакуации, непосредственно наружу или в безопасную зону» (для первого этажа согласно п. в) и д) ч.3 ст.89 ФЗ №123 /1/ к выходам отнесены также выходы через вестибюль (фойе), т.е. через те помещения, где чаще всего и устанавливаются СКУД);
  2. «эвакуационный путь (путь эвакуации) — путь движения и (или) перемещения людей, ведущий непосредственно наружу или в безопасную зону, удовлетворяющий требованиям безопасной эвакуации людей при пожаре», т.е. в состав пути эвакуации в виде соответствующего участка может входить также вестибюль (фойе), где и устанавливаются СКУД).
Читайте так же:
Установка дополнительного датчика температуры сигнализации

Вместе с тем, для зданий с нахождением МГН, в т.ч. школ, согласно требованиям п.5.1.4 СП 59.13330 /4/ входные двери должны иметь ширину в свету не менее 1,2 м, а по п.6.1.8 этого же СП «при наличии контроля на входе следует применять контрольно-пропускные устройства и турникеты шириной в свету не менее 1,0 м, приспособленные для пропуска инвалидов на креслах-колясках (очевидно, что подразумевается установка СКУД собственно во входных дверях! — примечание от авт.). Дополнительно к турникетам следует предусматривать боковой проход для обеспечения эвакуации инвалидов на креслах-колясках и других категорий МГН. Ширину прохода следует принимать по расчету». Нужно при этом учитывать, что это требование с 01.07.2015 г. также подлежит применению на обязательной основе согласно постановления Правительства РФ от 26.12.2014 г. №1521.

Таким образом, в отношении применения СКУД сложилась уникальная ситуация, когда требования ФЗ №123 /5/, ППР /6/, СНиП /8/ и СП 59.13330 /4/, подлежащие применению на обязательной основе, фактически противоречат друг другу. В такой ситуации, чтобы избежать спорных вопросов в регионах между ОО и органами надзора, для эксплуатируемых зданий школ на примере нескольких типовых проектов зданий предложены эскизные решения установки СКУД (см. рис.1,2 и 3), а также разработаны соответствующие требования, которые могут рассматриваться как составная часть комплекса необходимых инженерно-технических и организационных мероприятий по обеспечению пожарной безопасности (КИМ), которые позволяют считать исполненными мероприятия в отношении, например, демонтажа СКУД, содержащиеся в предписании по результатам проверки (п.48.1 Административного регламента, утвержденного приказом МЧС России от 28.06.2012 г. №375 с изменениями, внесенными приказом МЧС России от 27.12.2013 г. №844).

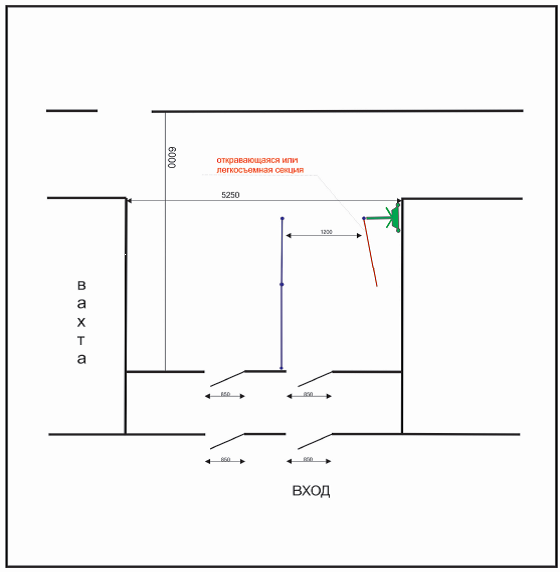

Возможная схема установки СКУД

Рисунок 1. Возможная схема установки СКУД

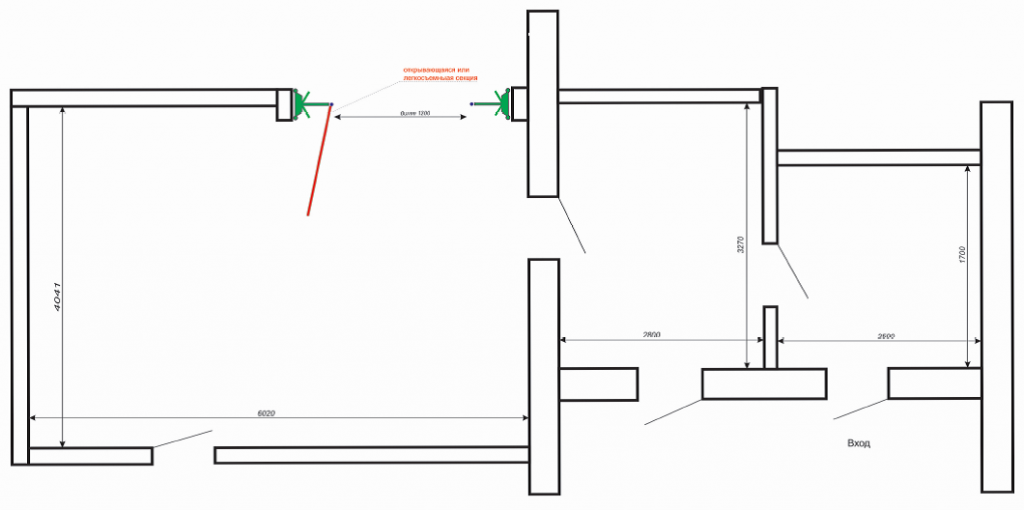

Возможная схема установки СКУД

Рисунок 2. Возможная схема установки СКУД

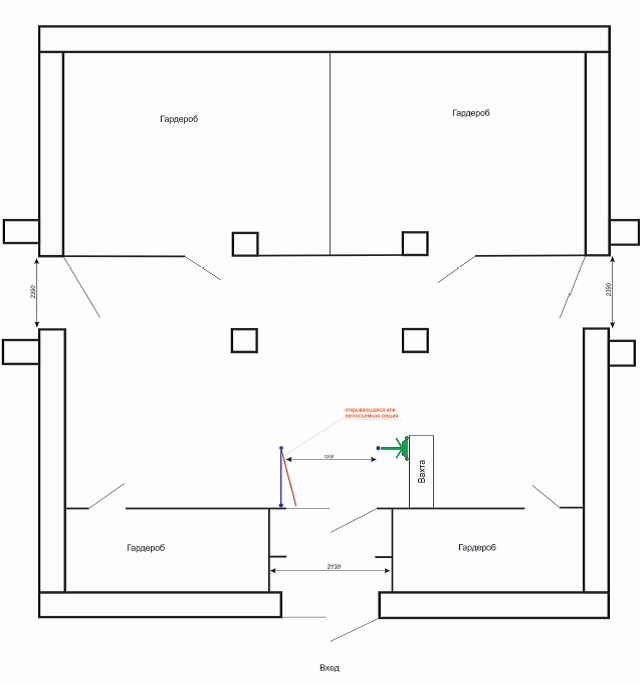

Возможная схема установки СКУД

Рисунок 3. Возможная схема установки СКУД

При этом принималось во внимание, что требования п.п. 4..2.1 — 4.2.7, 8.1.13, 8.1.20-8.1.22 СП 1.13130 /3/ устанавливают геометрические параметры (размеры, м) для: дверных проемов (высота и ширина), коридоров (высота и ширина), лестничных маршей (ширина, высота) и площадок (ширина); расстояние от дверей наиболее удаленных помещений до выхода наружу или в лестничную клетку; горизонтальные участки пути эвакуации (высота и ширина). Требования к геометрическим параметрам (размерам) вестибюлей, холлов и фойе относятся только по п.4.3.4 /3/, которые устанавливает его высоту 2 м и ширину 1 м, а также с учетом их геометрии по ним можно было беспрепятственно пронести носилки с лежащим на них человеком.

Таким образом, для установки СКУД в вестибюле, холле или фойе первого этажа здания школы с учетом требований ч.7 ст.89 ФЗ №123 /5/, п.6.10* СНиП 21-01-97* /8/ и условия п. 4.3.4 /3/, следует предусматривать:

  • на расстоянии не менее 1,5м от дверного проема входа в вестибюль параллельно плоскости указанных дверей должно располагать распашную калитку или легкосъемное ограждение шириной не менее ширины дверного проема входа в вестибюль, но не менее 1,2 м;
  • дополнительно к турникетам боковой проход для обеспечения эвакуации инвалидов на креслах-колясках и других категорий МГН. Ширину прохода следует принимать по расчету (рекомендуется не менее 1,2 м в свету);
  • проведение расчета по оценке пожарного риска с моделированием не менее трех сценариев возникновения пожара для выбора наиболее опасного из них;
  • алгоритм работы АПС, когда адресный пожарный извещатель фиксирует наличие в защищаемом помещении контролируемого опасного фактора пожара (дым) и передает информацию на приемно-контрольный прибор системы, который формирует командный сигнал на:
  • включение системы оповещения и управления эвакуацией людей при пожаре (не ниже 3-го типа);
  • включение эвакуационного (аварийного) освещения на путях эвакуации людей;
  • автоматическую или ручную разблокировку технических средств для прохода людей (турникетов);
  • автоматическую или ручную разблокировку электромагнитных замков дверей лестничных клеток на выходах из здания наружу, распашных калиток и (или) узлов крепления легкосъемных секций технических средств запрещения (ограничения) прохода людей (ограждений), что обеспечивает беспрепятственной проход эвакуирующихся через проемы эвакуационных выходов, в т.ч. входного узла вестибюля (холла, фойе).

Таким образом, указанные технические требования и эскизные решения не противоречат требованиям ФЗ №123 /5/ и нормативных документов по пожарной безопасности /1, 3/, не ухудшают условия эвакуации людей из здания при пожаре (нормативные и расчетные значения параметров соблюдаются) и могут беспрепятственно применяться в школах, что подтверждено письмами ФГБУ МЧС России и ДНД МЧС России.

Использованные источники

1. СП 118.13330.2012 Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009.

2. СП 132.13330.2011 Обеспечение антитеррористической защищенности зданий и сооружений. Общие требования проектирования.

3. СП 1.13130.2009 СППЗ. Эвакуационные пути и выходы.

4. СП 59.13330.2012 Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001.

5. Технический регламент о требованиях пожарной безопасности (ФЗ от 22.07.2008 г. №123).

6. Правила противопожарного режима в Российской Федерации (постановление Правительства РФ от25.04.2012г. №390 с изменениями, внесенными постановлением Правительства РФ от 17.02.2014г. №113).

7. Федеральный закон от 27.12.2002 г. №184-ФЗ «О техническом регулировании».

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
