Аварийная сигнализация ваз 2101 схема подключения проводов

Аварийная сигнализация ваз 2101 схема подключения проводов

Установка аварийной сигнализации на ВАЗ 2101 Многие задавались вопросом как установить аварийную сигнализацию на автомобиль ВАЗ 2101 и его модифицированные версии, так как серийно “аварийка” начала устанавливать на автомобили Волжского автомобильного завода лишь начиная с более поздних моделей.

Кнопка аварийки для ВАЗ 2101

Кнопка аварийки для ВАЗ 2101

Но ведь иногда без этого нехитрого приспособления на дороге просто не обойтись. Помимо своего прямого назначения аварийной сигнализацией можно поблагодарить, пропустившего вас водителя, ненадолго припарковаться, формально не нарушая ПДД, и вообще она помогает совершать всякие полезные вещи. Итак, если вы все-таки решились на этот значимый для вас и вашей машины шаг, то для начала вот список необходимых материалов и приспособлений:

Инструкция по установке и настройке

Установка аварийки на ВАЗ 2101 — это не особо сложная задача, справиться с ней сможет практически каждый. Чтобы правильно подключить аварийку на ВАЗ 2101 своими руками, необходимо подготовить все, что вам может потребоваться для выполнения задачи.

Набор инструментов и материалов

Итак, что нужно приготовить перед тем, как приступить к процессу:

  1. Слесарный инструмент, включая гаечные ключи, отвертки, пассатижи и т.д.
  2. Изолента.
  3. Четырехконтактное реле световой сигналки от «Шестерки».
  4. Шестиконтактная кнопка для активации.
  5. Пять метров монтажного провода (автор видео — Алекс Гордон).

Алгоритм выполнения работы

Итак, приступаем к процессу:

  1. Сначала нужно демонтировать центральную консоль. Для этого нужно открутить болты, которые крепят накладку на рулевой колонке. Также вам потребуется снять боковые накладки стоек лобового стекла.
  2. Сделав это, вы можете снять комбинацию приборов. Будьте осторожны, чтобы не повредить устройство.
  3. Далее, отключите провода от лампочки, которая освещает бардачок. Затем выкрутите болты, которые крепят боковые части бардачка к контрольному щитку, а также болты, которые фиксируют его нижнюю часть. Открутив все винты, сам бардачок можно демонтировать.
  4. Теперь вам нужно выкрутить винты, которые фиксируют нижнюю часть приборной панели к поперечине передка. Затем откручиваются гайки верхнего крепления, к ним лучше всего добраться через технологические проему бардачка.
  5. Выполнив эти действия, можно демонтировать ручки с панели управления печкой. Чтобы сделать это, в месте соединения рычага с ручкой при помощи отвертки следует отогнуть нижнюю часть верхней ручки, а у нижней ручки при этом нужно отогнуть верхнюю часть.
  6. Далее, необходимо отключить разъемы с проводами от переключателей подсветки контрольного щитка, габаритных огней, а также печки. Затем гаечным ключом нужно открутить еще два болта, которые фиксируют крепления рычагов управления печкой. Выполнив эти действия, вы сможете демонтировать контрольную панель.
  7. Теперь переходим непосредственно к установке и подключению основных элементов. Для начала определитесь с местом монтажа кнопки включения системы. Она должна быть установлена на центральной консоли, чтобы при необходимости водитель мог как можно быстрее добраться до нее. Ставить кнопку пока еще рано, но с местом установки необходимо определиться именно сейчас, поскольку от этого будет зависеть, сколько вам потребуется провода. Теперь извлеките старое реле поворотников с авто и отсоедините от него три кабеля — обычно они окрашены в черный, серо-белый и оранжевый цвета.
  8. Далее, возьмите новое шестерочное реле. Второй контакт реле нужно подключить к проводу, который был снят с контакта L на реле поворотников, а также с выходом 7 кнопки.
  9. Первый контакт реле нужно подключить к четвертому контакту на самой кнопке. Третий по счету контакт подключается к кабелю, отключенному от контакта Р на реле поворотников. Затем нужно подключить кабель с четвертого контакта к массе, то есть кузову транспортного средства — лучше всего соединить его с гайкой фиксации релюшки.
  10. Следующим этапом будет подключение самой кнопки. Четвертый контакт кнопки следует подключить к первому контакту используемого реле. Второй ее контакт необходимо соединить с кабелем, который был отключен от плюсового контакта поворотного реле. Седьмой контакт соединяется со вторым контактом реле, а первый и третий контакты подключаются к подрулевому выключателю поворотников, в данном случае порядок соединения не играет роли.
  11. Теперь вам остается только подключить восьмой контакт к любому плюсовому кабелю, как вариант, можно вклиниться в электроцепь от прикуривателя. В том случае, если вы решите подключить плюс напрямую к аккумуляторной батарее либо генераторному узлу, то цепь необходимо будет защитить при помощи предохранителя.
  12. На этом процедуру установки можно считать завершенной. Вам остается только надежно зафиксировать проводку, чтобы не допустить перетирания кабелей. Установите на место все снятие ранее элементы облицовки салона, центральную консоль, бардачок и т.д.

Фотогалерея «Электросхемы»

1. Схема подключения реле

2. Схема прерывателя поворотов копейки

Цена вопроса

Стоимость кнопки аварийки для «Копейки» составляет от 100 до 400 рублей в среднем. Что касается реле, то его стоимость варьируется в районе 200-400 рублей.

Сталкивались ли вы с проблемами неработоспособности проводки на авто?

  • Да
  • Нет
  • Не знаю (свой автомобиль не ремонтирую)

Реле поворотов ВАЗ 2101 схема подключения.

Схема поворотов ВАЗ 2101 основана на электромагнитнотепловые РС57. Принцип подключения реле поворотов ВАЗ 2101 достаточно простой и распространялся на все автомобили, которые выпускались в те годы. Реле поворотов ВАЗ 2101 электромагнитнотепловые типа РС57 состоит из сердечника с обмоткой, панели, двух якорьков, нихромовой струны, сопротивления и двух пар контактов. Левый якорь с парой контактов размыкает и замыкает цепь сигнальных ламп, а правый со своими контактами обеспечивает работу контрольной лампы.

Лада 2101 Ласточка-копеечка › Бортжурнал › Аварийная сигнализация

Система аварийной сигнализации стала устанавливаться на автомобили семейства ВАЗ начиная с модели 2103, соответственно на моей копеечке её отродясь не было, а необходимость данного девайса была на лицо: это и мигнуть аварийкой человеку, который пропустил вас в пробке, и подмигнуть симпатичной девушке, или же просто, почти на законных основаниях, остановиться на остановке общественного транспорта перед автобусом и побежать в ларек почти не нарушая ПДД, а о вынужденной технической остановки я вообще молчу…

Итак, для установки мне понадобилось:

— реле поворотников и аварийной сигнализации от ВАЗ 2106 (четыре контакта)

-колодка мама для подключения реле (2 ненужных контакта нужно извлечь).

-кнопка включения аварийной сигнализации от ВАЗ 2106 (шесть контактов)

— разъем для подключения кнопки

— провода около 5м разных цветов

— изолента или термоусадочные трубки.

Схема прерывателя поворотников на ВАЗ 2101 и их модификаций имеет следующий вид:

1.Передние указатели поворота 2.Повторители указателей поворота на передних крыльях. 3.АКБ. 4.Генератор. 5.Замок зажигания. 6.Колодка предохранителей. 7.Реле прерыватель указателей поворота. 8.Индикаторная лампа в комбинации приборов. 9.Подрулевой переключатель поворотников. 10.Указатели поворота в задних фонарях.

Читайте так же:
Специалист по установке охранной сигнализации

Материалы:

1. Изолента (предпочтительно синего цвета, так как она отличается особой долговечностью) 2. Четырехконтактное контактное реле поворотников от ВАЗ 2106 3. Разъем для реле 4. Шестиконтактная кнопка выключениявыключения аварийной сигнализации 5. Разъем для кнопки 6. Провод для монтажа и соединения вышеперечисленного. Инструменты: 1. Плоскогубцы с кусачками 2. Плоские отвертки 3. Крестообразные отвертки 4. Рожковой ключ на 10 5. Нож Для желающих, кто хочет сэкономить деньги в ущерб технологичности: можно использовать и родное реле от ВАЗ 2101, но в этом случае адекватная работа не гарантируется, так как это реле очень чувствительно к изменению нагрузки. По этой причине далее способ установки именно с заменой реле на более современное. Приступим, отвинчиваем гайку крепления реле поворотников и отсоединяем от него три разноцветных провода. Далее определяемся с местом установки кнопки включения аварийной сигнализации. Тут даем свободу своей фантазии, но также многое зависит от того какая панель установлена в вашем автомобиле. Ко второму контакту реле подключаем провод, снятый с контакта старого реле, обозначенного буквой “L” и все это соединяем с седьмым контактом кнопки сигнализации. Первый контакт реле аварийки соединяем с четвертым контактом кнопки. Третий контакт реле соединяем с проводом, откинутым с контакта “Р”, старого реле. Провод, идущий от четвертого контакта реле крепим к кузову автомобиля. Оптимальным решением будет закрепить провод под гайкой крепления нашего реле.

Схема аварийки (аварийной сигнализациии) для авто ВАЗ 2101

Схема аварийки (аварийной сигнализациии) для авто ВАЗ 2101
→ Получите полезные материалы для Ваз 2101-2110
Спасибо за подписку!

Теперь затягиваем гайку крепления реле с умеренным усилием, чтобы не сломать пластиковое крепление. Затем соединяем второй контакт кнопки с плюсовым проводом старого реле. Первый и третий контакты кнопки подключаем к подрулевым переключателям поворотников в любом порядке. Восьмой контакт кнопки подключается к постоянному “плюсу” (независимому от положения ключа в замке зажигания). Желательно защитить эту цепь предохранителем. Наиболее подходящим будет установка предохранителя номиналом 8А. Далее следует смотать провода изолентой и закрепить, чтобы они не болтались, установить все снятые ранее обшивки и панели. Теперь мы имеем полноценную аварийную сигнализацию и можем зажить новой полноценной жизнью. Вся процедура установки аварийной сигнализации на ВАЗ 2101 занимает 2-3 часа времени.

Лада 2101 (ёмобиль) › Бортжурнал › Аварийка на ваз 2101

В данном материале постараюсь помочь владельцам классических Жигулей моделей 2101, 2102 и 2103 обзавестись такой полезной и необходимой вещью как Аварийная Световая Сигнализация, или в простонародье — аварийка! Сам производитель почему то обделил данные модели этим дэвайсом. Но проблема решаема. Поиск решений в интернете привёл лишь к советам взять схемы 2101 и 2106 и сделать аналогично. Но не у всех под рукой есть эти две схемы, да и многим просто неохота разбираться что там и как. Я же представлю готовый вариант с картинками и фотографиями. Подобного материала мной найдено не было.

Для начала снимаем комбинацию приборов, дабы добраться до реле поворотов

И снимаем старое реле (выглядит в виде бочонка серебристого цвета)

к нему подключено три провода: фиолетовый, голубой и сдвоенный оранжевый

провода помечаем и закрепляем чтобы не потерять

Далее берём новое реле (рекомендую 494.3747 как более современное цифровое, в отличие от аналогового 231.3747)

это реле имеет четыре ножки

для подключения релюшки я использовал подходящую по форме шестиконтактную колодку, использовав четыре контакта в ней

далее необходимо «развязать» провода! Для этого я нарисовал картинку, на примере которой постараюсь объяснить что куда подключать

контакт 1 — отсюда провод пойдёт на контакт 4 кнопки аварийки контакт 2 — сюда подключаем фиолетовый провод снятый со старого реле контакт 3 — голубой провод со старого реле контакт 4 — «масса», делаем провод с круглой клеммой на конце, закрепляем его на шпильке крепления реле.

Реле поворотов ВАЗ 2101 замена на электронное реле.

При желании можно поменять электромагнитнотепловые реле ВАЗ 2101 на электронное реле применяемые на ВАЗах последующих марок. Подключение производится практически так же. Кроме штатных проводов необходимо добавить только один провод соединяющий электронное реле с массой автомобиля. В этом случае, так же можно подключить и кнопку аварийной сигнализации.

схема поворотов ваз Реле поворотов ВАЗ 2101

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» “Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях”

Аварийная кнопка на ВАЗ 2101, 2106, 2107 классика

Установка аварийной сигнализации на ВАЗ 2101 Многие задавались вопросом как установить аварийную сигнализацию на автомобиль ВАЗ 2101 и его модифицированные версии, так как серийно “аварийка” начала устанавливать на автомобили Волжского автомобильного завода лишь начиная с более поздних моделей.
Кнопка аварийки для ВАЗ 2101

Но ведь иногда без этого нехитрого приспособления на дороге просто не обойтись. Помимо своего прямого назначения аварийной сигнализацией можно поблагодарить, пропустившего вас водителя, ненадолго припарковаться, формально не нарушая ПДД, и вообще она помогает совершать всякие полезные вещи. Итак, если вы все-таки решились на этот значимый для вас и вашей машины шаг, то для начала вот список необходимых материалов и приспособлений:

Как подключить аварийку на ваз 2101 схема

Установка аварийной сигнализации на ВАЗ 2101 Многие задавались вопросом как установить аварийную сигнализацию на автомобиль ВАЗ 2101 и его модифицированные версии, так как серийно “аварийка” начала устанавливать на автомобили Волжского автомобильного завода лишь начиная с более поздних моделей.

Кнопка аварийки для ВАЗ 2101

Но ведь иногда без этого нехитрого приспособления на дороге просто не обойтись. Помимо своего прямого назначения аварийной сигнализацией можно поблагодарить, пропустившего вас водителя, ненадолго припарковаться, формально не нарушая ПДД, и вообще она помогает совершать всякие полезные вещи. Итак, если вы все-таки решились на этот значимый для вас и вашей машины шаг, то для начала вот список необходимых материалов и приспособлений:

Лада 2101 (ёмобиль) › Бортжурнал › Аварийка на ваз 2101

В данном материале постараюсь помочь владельцам классических Жигулей моделей 2101, 2102 и 2103 обзавестись такой полезной и необходимой вещью как Аварийная Световая Сигнализация, или в простонародье — аварийка! Сам производитель почему то обделил данные модели этим дэвайсом. Но проблема решаема. Поиск решений в интернете привёл лишь к советам взять схемы 2101 и 2106 и сделать аналогично. Но не у всех под рукой есть эти две схемы, да и многим просто неохота разбираться что там и как. Я же представлю готовый вариант с картинками и фотографиями. Подобного материала мной найдено не было.

Читайте так же:
Типовой регламент технического обслуживания установок пожарной сигнализации

Для начала снимаем комбинацию приборов, дабы добраться до реле поворотов

И снимаем старое реле (выглядит в виде бочонка серебристого цвета)

к нему подключено три провода: фиолетовый, голубой и сдвоенный оранжевый

провода помечаем и закрепляем чтобы не потерять

Далее берём новое реле (рекомендую 494.3747 как более современное цифровое, в отличие от аналогового 231.3747)

это реле имеет четыре ножки

Установка аварийки на ВАЗ 2101

Для установки аварийки на ВАЗ 2101 своими руками нам понадобиться: кнопка аварийки от шестерки и фишка для нее, реле поворотов шестерки, шести контактная фишка для реле поворотов.

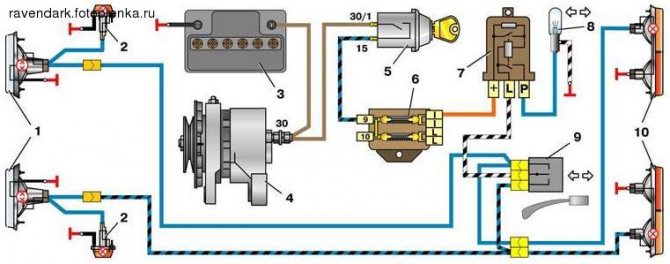

Вот схема включения поворотов ВАЗ 2101:

Установка аварийки на ВАЗ 2101

1 – подфарники; 2 – боковые указатели поворота; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель зажигания; 6 – блок предохранителей; 7 – реле-прерыватель указателей поворота; 8 – контрольная лампа указателей поворота; 9 – переключатель указателей поворота; 10 – задние фонари

А это схема включения поворотов и аварийной сигнализации ВАЗ-2106:

1 — подфарники; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — генератор; 5 — выключатель зажигания; 6 — основной блок предохранителей; 7 — дополнительный блок предохранителей; 8 — реле-прерыватель аварийной сигнализации и указателей поворота; 9 — контрольная лампа указателей поворота в спидометре; 10 — выключатель аварийной сигнализации; 11 — задние фонари; 12 — переключатель указателей поворота в трехрычажном переключателе.

А это схема подключения реле поворотов ВАЗ-2106 (вид на контакты):

Установка аварийки на ВАЗ 2101

Подключение выполняем в следующей последовательности:

1. Отсоединяем старое реле поворотов (бочонок) и подключаем голубой провод к 3 выводу нового реле, это контролька на щитке.

2. Подсоединяем к 4 выводу нового реле кусочек провода, при креплении нового реле прикрутим его к массе.

3. Белый с черным провод (иногда фиолетовый) подсоединяем ко 2 выводу реле и к 7 выводу кнопки аварийки (номера на кнопке написаны сзади).

4. Оранжевый провод (зажигание) добавляем и подсоединяем к выводу №2 кнопки.

5. 1 вывод реле поворотов соединяем с выводом №4 кнопки аварийки.

6. На 8 вывод кнопки подаем постоянное питание, например с первого предохранителя.

7. 1 вывод кнопки подключаем к голубому проводу в фишке тубуса.

8. 3 вывод кнопки подключаем к голубому с черной полосой в фишке тубуса.

Есть еще такой вариант.

На рынке продается готовая проводка для подключения аварийной сигнализации:

Установка аварийки на ВАЗ 2101

: Красный — к белому с черной полосой (или фиолетовый), это нагрузка. Желтый — к голубому (это контролька). Синий — к оранжевому (зажигание). Коричневый с красной полосой — постоянный плюс (например на первом предохранителе). Белый и коричневый с белой полосой к фишке тубуса (левый и правый повороты).

Крепим реле поворотов на место старого, не забыв про массы. Вырезаем круглое отверстие под кнопку аварийки (идеально подходит отверстие насоса омывателя, но не на всех моделях). Если у Вас есть желание как-то преобразить автомобиль, советую установить передние стекла от ВАЗ 2107 своими руками, выглядит просто супер!

Реле поворотов ВАЗ 2101 схема подключения.

Схема поворотов ВАЗ 2101 основана на электромагнитнотепловые РС57. Принцип подключения реле поворотов ВАЗ 2101 достаточно простой и распространялся на все автомобили, которые выпускались в те годы. Реле поворотов ВАЗ 2101 электромагнитнотепловые типа РС57 состоит из сердечника с обмоткой, панели, двух якорьков, нихромовой струны, сопротивления и двух пар контактов. Левый якорь с парой контактов размыкает и замыкает цепь сигнальных ламп, а правый со своими контактами обеспечивает работу контрольной лампы.

Лада 2101 «Пуля» › Бортжурнал › Аварийка на ВАЗ 2101

Не первооткрыватель, многие ставят аварийку на «Копейки», процесс абсолютно несложный и нетребующий специальных познаний. Однако, мне пришлось повозиться, по одной простой причине: нету СТАЛИНА на изготовителей современных запчастей

Аварийная кнопка на ВАЗ 2101, 2106, 2107 классика

Установка аварийной сигнализации на ВАЗ 2101 Многие задавались вопросом как установить аварийную сигнализацию на автомобиль ВАЗ 2101 и его модифицированные версии, так как серийно “аварийка” начала устанавливать на автомобили Волжского автомобильного завода лишь начиная с более поздних моделей.

Кнопка аварийки для ВАЗ 2101

Кнопка аварийки для ВАЗ 2101

Но ведь иногда без этого нехитрого приспособления на дороге просто не обойтись. Помимо своего прямого назначения аварийной сигнализацией можно поблагодарить, пропустившего вас водителя, ненадолго припарковаться, формально не нарушая ПДД, и вообще она помогает совершать всякие полезные вещи. Итак, если вы все-таки решились на этот значимый для вас и вашей машины шаг, то для начала вот список необходимых материалов и приспособлений:

Инструкция по установке и настройке

Установка аварийки на ВАЗ 2101 — это не особо сложная задача, справиться с ней сможет практически каждый. Чтобы правильно подключить аварийку на ВАЗ 2101 своими руками, необходимо подготовить все, что вам может потребоваться для выполнения задачи.

Набор инструментов и материалов

Итак, что нужно приготовить перед тем, как приступить к процессу:

  1. Слесарный инструмент, включая гаечные ключи, отвертки, пассатижи и т.д.
  2. Изолента.
  3. Четырехконтактное реле световой сигналки от «Шестерки».
  4. Шестиконтактная кнопка для активации.
  5. Пять метров монтажного провода (автор видео — Алекс Гордон).

Алгоритм выполнения работы

Итак, приступаем к процессу:

  1. Сначала нужно демонтировать центральную консоль. Для этого нужно открутить болты, которые крепят накладку на рулевой колонке. Также вам потребуется снять боковые накладки стоек лобового стекла.
  2. Сделав это, вы можете снять комбинацию приборов. Будьте осторожны, чтобы не повредить устройство.
  3. Далее, отключите провода от лампочки, которая освещает бардачок. Затем выкрутите болты, которые крепят боковые части бардачка к контрольному щитку, а также болты, которые фиксируют его нижнюю часть. Открутив все винты, сам бардачок можно демонтировать.
  4. Теперь вам нужно выкрутить винты, которые фиксируют нижнюю часть приборной панели к поперечине передка. Затем откручиваются гайки верхнего крепления, к ним лучше всего добраться через технологические проему бардачка.
  5. Выполнив эти действия, можно демонтировать ручки с панели управления печкой. Чтобы сделать это, в месте соединения рычага с ручкой при помощи отвертки следует отогнуть нижнюю часть верхней ручки, а у нижней ручки при этом нужно отогнуть верхнюю часть.
  6. Далее, необходимо отключить разъемы с проводами от переключателей подсветки контрольного щитка, габаритных огней, а также печки. Затем гаечным ключом нужно открутить еще два болта, которые фиксируют крепления рычагов управления печкой. Выполнив эти действия, вы сможете демонтировать контрольную панель.
  7. Теперь переходим непосредственно к установке и подключению основных элементов. Для начала определитесь с местом монтажа кнопки включения системы. Она должна быть установлена на центральной консоли, чтобы при необходимости водитель мог как можно быстрее добраться до нее. Ставить кнопку пока еще рано, но с местом установки необходимо определиться именно сейчас, поскольку от этого будет зависеть, сколько вам потребуется провода. Теперь извлеките старое реле поворотников с авто и отсоедините от него три кабеля — обычно они окрашены в черный, серо-белый и оранжевый цвета.
  8. Далее, возьмите новое шестерочное реле. Второй контакт реле нужно подключить к проводу, который был снят с контакта L на реле поворотников, а также с выходом 7 кнопки.
  9. Первый контакт реле нужно подключить к четвертому контакту на самой кнопке. Третий по счету контакт подключается к кабелю, отключенному от контакта Р на реле поворотников. Затем нужно подключить кабель с четвертого контакта к массе, то есть кузову транспортного средства — лучше всего соединить его с гайкой фиксации релюшки.
  10. Следующим этапом будет подключение самой кнопки. Четвертый контакт кнопки следует подключить к первому контакту используемого реле. Второй ее контакт необходимо соединить с кабелем, который был отключен от плюсового контакта поворотного реле. Седьмой контакт соединяется со вторым контактом реле, а первый и третий контакты подключаются к подрулевому выключателю поворотников, в данном случае порядок соединения не играет роли.
  11. Теперь вам остается только подключить восьмой контакт к любому плюсовому кабелю, как вариант, можно вклиниться в электроцепь от прикуривателя. В том случае, если вы решите подключить плюс напрямую к аккумуляторной батарее либо генераторному узлу, то цепь необходимо будет защитить при помощи предохранителя.
  12. На этом процедуру установки можно считать завершенной. Вам остается только надежно зафиксировать проводку, чтобы не допустить перетирания кабелей. Установите на место все снятие ранее элементы облицовки салона, центральную консоль, бардачок и т.д.
Читайте так же:
Сузуки лиана установка сигнализации

Фотогалерея «Электросхемы»

1. Схема подключения реле

2. Схема прерывателя поворотов копейки

Цена вопроса

Стоимость кнопки аварийки для «Копейки» составляет от 100 до 400 рублей в среднем. Что касается реле, то его стоимость варьируется в районе 200-400 рублей.

Сталкивались ли вы с проблемами неработоспособности проводки на авто?

  • Да
  • Нет
  • Не знаю (свой автомобиль не ремонтирую)

Лада 2101 (ёмобиль) › Бортжурнал › Аварийка на ваз 2101

В данном материале постараюсь помочь владельцам классических Жигулей моделей 2101, 2102 и 2103 обзавестись такой полезной и необходимой вещью как Аварийная Световая Сигнализация, или в простонародье — аварийка! Сам производитель почему то обделил данные модели этим дэвайсом. Но проблема решаема. Поиск решений в интернете привёл лишь к советам взять схемы 2101 и 2106 и сделать аналогично. Но не у всех под рукой есть эти две схемы, да и многим просто неохота разбираться что там и как. Я же представлю готовый вариант с картинками и фотографиями. Подобного материала мной найдено не было.

Для начала снимаем комбинацию приборов, дабы добраться до реле поворотов

И снимаем старое реле (выглядит в виде бочонка серебристого цвета)

к нему подключено три провода: фиолетовый, голубой и сдвоенный оранжевый

провода помечаем и закрепляем чтобы не потерять

Далее берём новое реле (рекомендую 494.3747 как более современное цифровое, в отличие от аналогового 231.3747)

это реле имеет четыре ножки

для подключения релюшки я использовал подходящую по форме шестиконтактную колодку, использовав четыре контакта в ней

далее необходимо «развязать» провода! Для этого я нарисовал картинку, на примере которой постараюсь объяснить что куда подключать

контакт 1 — отсюда провод пойдёт на контакт 4 кнопки аварийки контакт 2 — сюда подключаем фиолетовый провод снятый со старого реле контакт 3 — голубой провод со старого реле контакт 4 — «масса», делаем провод с круглой клеммой на конце, закрепляем его на шпильке крепления реле.

далее переходим к кнопке! я использовал шестиконтактную кнопку (обозначения по каталогк не помню)

для подключения кнопки необходимо найти колодку правого трёхрычажника, я брал провода на кнопку с неё. подключался к колодке идущей с подпанельной косы, а не с трёхрычажника.

Реле поворотов ВАЗ 2101 схема подключения.

Схема поворотов ВАЗ 2101 основана на электромагнитнотепловые РС57. Принцип подключения реле поворотов ВАЗ 2101 достаточно простой и распространялся на все автомобили, которые выпускались в те годы. Реле поворотов ВАЗ 2101 электромагнитнотепловые типа РС57 состоит из сердечника с обмоткой, панели, двух якорьков, нихромовой струны, сопротивления и двух пар контактов. Левый якорь с парой контактов размыкает и замыкает цепь сигнальных ламп, а правый со своими контактами обеспечивает работу контрольной лампы.

Установка и подключение аварийки на «Копейку» — ВАЗ 2101: рекомендации + схема

Все современные автомобили оборудованы аварийной световой сигнализацией, чего нельзя сказать о более старых авто. К примеру, в этой статье речь пойдет о легендарных российских «Копейках» — ВАЗ 2101. Поскольку эти авто не оснащаются световой сигналкой, автовладельцам приходится устанавливать ее самостоятельно. Какая схема подключения аварийки на ВАЗ 2101 и как правильно осуществить эту задачу — читайте далее.

Материалы:

1. Изолента (предпочтительно синего цвета, так как она отличается особой долговечностью) 2. Четырехконтактное контактное реле поворотников от ВАЗ 2106 3. Разъем для реле 4. Шестиконтактная кнопка выключениявыключения аварийной сигнализации 5. Разъем для кнопки 6. Провод для монтажа и соединения вышеперечисленного. Инструменты: 1. Плоскогубцы с кусачками 2. Плоские отвертки 3. Крестообразные отвертки 4. Рожковой ключ на 10 5. Нож Для желающих, кто хочет сэкономить деньги в ущерб технологичности: можно использовать и родное реле от ВАЗ 2101, но в этом случае адекватная работа не гарантируется, так как это реле очень чувствительно к изменению нагрузки. По этой причине далее способ установки именно с заменой реле на более современное. Приступим, отвинчиваем гайку крепления реле поворотников и отсоединяем от него три разноцветных провода. Далее определяемся с местом установки кнопки включения аварийной сигнализации. Тут даем свободу своей фантазии, но также многое зависит от того какая панель установлена в вашем автомобиле. Ко второму контакту реле подключаем провод, снятый с контакта старого реле, обозначенного буквой “L” и все это соединяем с седьмым контактом кнопки сигнализации. Первый контакт реле аварийки соединяем с четвертым контактом кнопки. Третий контакт реле соединяем с проводом, откинутым с контакта “Р”, старого реле. Провод, идущий от четвертого контакта реле крепим к кузову автомобиля. Оптимальным решением будет закрепить провод под гайкой крепления нашего реле.

Схема аварийки (аварийной сигнализациии) для авто ВАЗ 2101

Схема аварийки (аварийной сигнализациии) для авто ВАЗ 2101
→ Получите полезные материалы для Ваз 2101-2110
Спасибо за подписку!

Читайте так же:
Установка ip камеры и gsm сигнализации

Теперь затягиваем гайку крепления реле с умеренным усилием, чтобы не сломать пластиковое крепление. Затем соединяем второй контакт кнопки с плюсовым проводом старого реле. Первый и третий контакты кнопки подключаем к подрулевым переключателям поворотников в любом порядке. Восьмой контакт кнопки подключается к постоянному “плюсу” (независимому от положения ключа в замке зажигания). Желательно защитить эту цепь предохранителем. Наиболее подходящим будет установка предохранителя номиналом 8А. Далее следует смотать провода изолентой и закрепить, чтобы они не болтались, установить все снятые ранее обшивки и панели. Теперь мы имеем полноценную аварийную сигнализацию и можем зажить новой полноценной жизнью. Вся процедура установки аварийной сигнализации на ВАЗ 2101 занимает 2-3 часа времени.

Реле поворотов ВАЗ 2101 замена на электронное реле.

При желании можно поменять электромагнитнотепловые реле ВАЗ 2101 на электронное реле применяемые на ВАЗах последующих марок. Подключение производится практически так же. Кроме штатных проводов необходимо добавить только один провод соединяющий электронное реле с массой автомобиля. В этом случае, так же можно подключить и кнопку аварийной сигнализации.

схема поворотов ваз Реле поворотов ВАЗ 2101

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» “Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях”

Установка аварийной сигнализации на ВАЗ 2101 и их модификации

Установка аварийной сигнализации на ВАЗ 2101 и их модификации.

Я думаю, что у многих возникало желание оснастить свой автомобиль системой аварийной сигнализации. Ведь если кто не знает – система аварийной сигнализации стала устанавливаться на автомобили семейства ВАЗ начиная с модели 2103. А ведь согласитесь – иногда хочется мигнуть аварийкой человеку, который пропустил вас в пробке, подмигнуть симпатичной девушке или же просто, почти на законных основаниях, остановиться на остановке общественного транспорта перед троллейбусом и побежать в ларек почти не нарушая ПДД…

Как подключить аварийку на ваз 2101 схема

Установка аварийной сигнализации на ВАЗ 2101 Многие задавались вопросом как установить аварийную сигнализацию на автомобиль ВАЗ 2101 и его модифицированные версии, так как серийно “аварийка” начала устанавливать на автомобили Волжского автомобильного завода лишь начиная с более поздних моделей.

Кнопка аварийки для ВАЗ 2101

Кнопка аварийки для ВАЗ 2101

Но ведь иногда без этого нехитрого приспособления на дороге просто не обойтись. Помимо своего прямого назначения аварийной сигнализацией можно поблагодарить, пропустившего вас водителя, ненадолго припарковаться, формально не нарушая ПДД, и вообще она помогает совершать всякие полезные вещи. Итак, если вы все-таки решились на этот значимый для вас и вашей машины шаг, то для начала вот список необходимых материалов и приспособлений:

Инструкция по установке и настройке

Установка аварийки на ВАЗ 2101 — это не особо сложная задача, справиться с ней сможет практически каждый. Чтобы правильно подключить аварийку на ВАЗ 2101 своими руками, необходимо подготовить все, что вам может потребоваться для выполнения задачи.

Набор инструментов и материалов

Итак, что нужно приготовить перед тем, как приступить к процессу:

  1. Слесарный инструмент, включая гаечные ключи, отвертки, пассатижи и т.д.
  2. Изолента.
  3. Четырехконтактное реле световой сигналки от «Шестерки».
  4. Шестиконтактная кнопка для активации.
  5. Пять метров монтажного провода (автор видео — Алекс Гордон).

Алгоритм выполнения работы

Итак, приступаем к процессу:

  1. Сначала нужно демонтировать центральную консоль. Для этого нужно открутить болты, которые крепят накладку на рулевой колонке. Также вам потребуется снять боковые накладки стоек лобового стекла.
  2. Сделав это, вы можете снять комбинацию приборов. Будьте осторожны, чтобы не повредить устройство.
  3. Далее, отключите провода от лампочки, которая освещает бардачок. Затем выкрутите болты, которые крепят боковые части бардачка к контрольному щитку, а также болты, которые фиксируют его нижнюю часть. Открутив все винты, сам бардачок можно демонтировать.
  4. Теперь вам нужно выкрутить винты, которые фиксируют нижнюю часть приборной панели к поперечине передка. Затем откручиваются гайки верхнего крепления, к ним лучше всего добраться через технологические проему бардачка.
  5. Выполнив эти действия, можно демонтировать ручки с панели управления печкой. Чтобы сделать это, в месте соединения рычага с ручкой при помощи отвертки следует отогнуть нижнюю часть верхней ручки, а у нижней ручки при этом нужно отогнуть верхнюю часть.
  6. Далее, необходимо отключить разъемы с проводами от переключателей подсветки контрольного щитка, габаритных огней, а также печки. Затем гаечным ключом нужно открутить еще два болта, которые фиксируют крепления рычагов управления печкой. Выполнив эти действия, вы сможете демонтировать контрольную панель.
  7. Теперь переходим непосредственно к установке и подключению основных элементов. Для начала определитесь с местом монтажа кнопки включения системы. Она должна быть установлена на центральной консоли, чтобы при необходимости водитель мог как можно быстрее добраться до нее. Ставить кнопку пока еще рано, но с местом установки необходимо определиться именно сейчас, поскольку от этого будет зависеть, сколько вам потребуется провода. Теперь извлеките старое реле поворотников с авто и отсоедините от него три кабеля — обычно они окрашены в черный, серо-белый и оранжевый цвета.
  8. Далее, возьмите новое шестерочное реле. Второй контакт реле нужно подключить к проводу, который был снят с контакта L на реле поворотников, а также с выходом 7 кнопки.
  9. Первый контакт реле нужно подключить к четвертому контакту на самой кнопке. Третий по счету контакт подключается к кабелю, отключенному от контакта Р на реле поворотников. Затем нужно подключить кабель с четвертого контакта к массе, то есть кузову транспортного средства — лучше всего соединить его с гайкой фиксации релюшки.
  10. Следующим этапом будет подключение самой кнопки. Четвертый контакт кнопки следует подключить к первому контакту используемого реле. Второй ее контакт необходимо соединить с кабелем, который был отключен от плюсового контакта поворотного реле. Седьмой контакт соединяется со вторым контактом реле, а первый и третий контакты подключаются к подрулевому выключателю поворотников, в данном случае порядок соединения не играет роли.
  11. Теперь вам остается только подключить восьмой контакт к любому плюсовому кабелю, как вариант, можно вклиниться в электроцепь от прикуривателя. В том случае, если вы решите подключить плюс напрямую к аккумуляторной батарее либо генераторному узлу, то цепь необходимо будет защитить при помощи предохранителя.
  12. На этом процедуру установки можно считать завершенной. Вам остается только надежно зафиксировать проводку, чтобы не допустить перетирания кабелей. Установите на место все снятие ранее элементы облицовки салона, центральную консоль, бардачок и т.д.

Фотогалерея «Электросхемы»

1. Схема подключения реле

2. Схема прерывателя поворотов копейки

Читайте так же:
Сигнализация шерхан установка турботаймера

Цена вопроса

Стоимость кнопки аварийки для «Копейки» составляет от 100 до 400 рублей в среднем. Что касается реле, то его стоимость варьируется в районе 200-400 рублей.

Сталкивались ли вы с проблемами неработоспособности проводки на авто?

  • Да
  • Нет
  • Не знаю (свой автомобиль не ремонтирую)

Реле поворотов ВАЗ 2101 схема подключения.

Схема поворотов ВАЗ 2101 основана на электромагнитнотепловые РС57. Принцип подключения реле поворотов ВАЗ 2101 достаточно простой и распространялся на все автомобили, которые выпускались в те годы. Реле поворотов ВАЗ 2101 электромагнитнотепловые типа РС57 состоит из сердечника с обмоткой, панели, двух якорьков, нихромовой струны, сопротивления и двух пар контактов. Левый якорь с парой контактов размыкает и замыкает цепь сигнальных ламп, а правый со своими контактами обеспечивает работу контрольной лампы.

Реле поворотов ВАЗ 2101 принцип работы.

При включении переключателя поворотов ток от аккумулятора проходит через сопротивление и нихромовую струну реле поворотов ВАЗ 2101 на лампы указателей. При этом происходит нагрев струны, которая в результате теплового расширения удлиняется, уменьшая зазор в контактах, но так как сопротивление цепи высоко, сигнальные лампы гореть не будут. Замыкание контактов приводит к выводу из цепи сопротивления и нихромовой струны, сопротивление снижается, загораются сигнальные лампы.

В то же время в обмотке сердечника увеличивается проходящий ток, что приводит к образованию электромагнитного поля, которое притягивает дополнительный правый якорек, замыкая его пару контактов и включая контрольную лампу. Так как ток через струну при этом не проходит то она остывает и принимает первоначальную длину размыкая контакты. Сигнальные лампы тухнут, уменьшается ток в обмотке якоря, размыкаются контакты сигнальной лампы. Частота включения и выключения сигнальных лап такого реле 60 – 120 раз в минуту. Недостатком реле поворотов ВАЗ 2101 является наличие нихромовой струны, которая в процессе работы нагревается, что приводит к нагреву самого реле. Кроме этого при продолжительной работе реле струна вытягивается и реле приходит в негодность. Применение такого реле в качестве реле аварийной сигнализации так же не возможно, так как из-за прохождения большого тока и продолжительного времени работы реле будет нагреваться ещё сильнее, что может привести к возгоранию. Так же прохождение большого тока через нихромовую струну будет способствовать быстрому её вытягиванию и перегоранию, что приведёт к быстрому выходу из строя реле.

Материалы:

1. Изолента (предпочтительно синего цвета, так как она отличается особой долговечностью) 2. Четырехконтактное контактное реле поворотников от ВАЗ 2106 3. Разъем для реле 4. Шестиконтактная кнопка выключениявыключения аварийной сигнализации 5. Разъем для кнопки 6. Провод для монтажа и соединения вышеперечисленного. Инструменты: 1. Плоскогубцы с кусачками 2. Плоские отвертки 3. Крестообразные отвертки 4. Рожковой ключ на 10 5. Нож Для желающих, кто хочет сэкономить деньги в ущерб технологичности: можно использовать и родное реле от ВАЗ 2101, но в этом случае адекватная работа не гарантируется, так как это реле очень чувствительно к изменению нагрузки. По этой причине далее способ установки именно с заменой реле на более современное. Приступим, отвинчиваем гайку крепления реле поворотников и отсоединяем от него три разноцветных провода. Далее определяемся с местом установки кнопки включения аварийной сигнализации. Тут даем свободу своей фантазии, но также многое зависит от того какая панель установлена в вашем автомобиле. Ко второму контакту реле подключаем провод, снятый с контакта старого реле, обозначенного буквой “L” и все это соединяем с седьмым контактом кнопки сигнализации. Первый контакт реле аварийки соединяем с четвертым контактом кнопки. Третий контакт реле соединяем с проводом, откинутым с контакта “Р”, старого реле. Провод, идущий от четвертого контакта реле крепим к кузову автомобиля. Оптимальным решением будет закрепить провод под гайкой крепления нашего реле.

Схема аварийки (аварийной сигнализациии) для авто ВАЗ 2101

Схема аварийки (аварийной сигнализациии) для авто ВАЗ 2101
→ Получите полезные материалы для Ваз 2101-2110
Спасибо за подписку!

Теперь затягиваем гайку крепления реле с умеренным усилием, чтобы не сломать пластиковое крепление. Затем соединяем второй контакт кнопки с плюсовым проводом старого реле. Первый и третий контакты кнопки подключаем к подрулевым переключателям поворотников в любом порядке. Восьмой контакт кнопки подключается к постоянному “плюсу” (независимому от положения ключа в замке зажигания). Желательно защитить эту цепь предохранителем. Наиболее подходящим будет установка предохранителя номиналом 8А. Далее следует смотать провода изолентой и закрепить, чтобы они не болтались, установить все снятые ранее обшивки и панели. Теперь мы имеем полноценную аварийную сигнализацию и можем зажить новой полноценной жизнью. Вся процедура установки аварийной сигнализации на ВАЗ 2101 занимает 2-3 часа времени.

Установка Аварийной сигнализации на ВАЗ 2101

Я думаю, что у многих возникало желание оснастить свой автомобиль системой аварийной сигнализации. Ведь согласитесь – иногда хочется мигнуть аварийкой человеку, который пропустил вас в пробке, подмигнуть симпатичной девушке или же просто, почти на законных основаниях, остановиться на остановке общественного транспорта перед троллейбусом и побежать в ларек почти не нарушая ПДД…

Итак, для тех, кому все вышесказанное небезынтересно…

Для начала скажу какие материалы и инструменты нам понадобятся что бы проделать данную работу.

Инструмент:

Материалы и элементы:

Торпеда:

Для начала снимаем торпеду, так как конструкторы ВАЗ, в свое время сэкономили на проводах и многих, по длине, просто хватает только на то, чтобы подключить штатный элемент. Для этого производим следующие действия:

Установка панели приборов проводится в обратном порядке.

Электрическая схема:

Схема прерывателя поворотников на ВАЗ 2101 и их модификаций имеет следующий вид:

Обозначения на схеме:

В качестве схемы для подключения используем схему от ВАЗ 2106 с шестиконтактной кнопкой, включения аварийной сигнализации. Мы немного изменим эту схему, общий вид останется тот же, но мы будем использовать другие узловые точки. (Это делается для упрощения монтажа и никак не влияет на работоспособность) Эта схема имеет следующий вид:

Реле поворотов ВАЗ 2101 замена на электронное реле.

При желании можно поменять электромагнитнотепловые реле ВАЗ 2101 на электронное реле применяемые на ВАЗах последующих марок. Подключение производится практически так же. Кроме штатных проводов необходимо добавить только один провод соединяющий электронное реле с массой автомобиля. В этом случае, так же можно подключить и кнопку аварийной сигнализации.

схема поворотов ваз Реле поворотов ВАЗ 2101

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» “Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях”

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
